用户空间与内核空间：小内存访问背后的完整真相

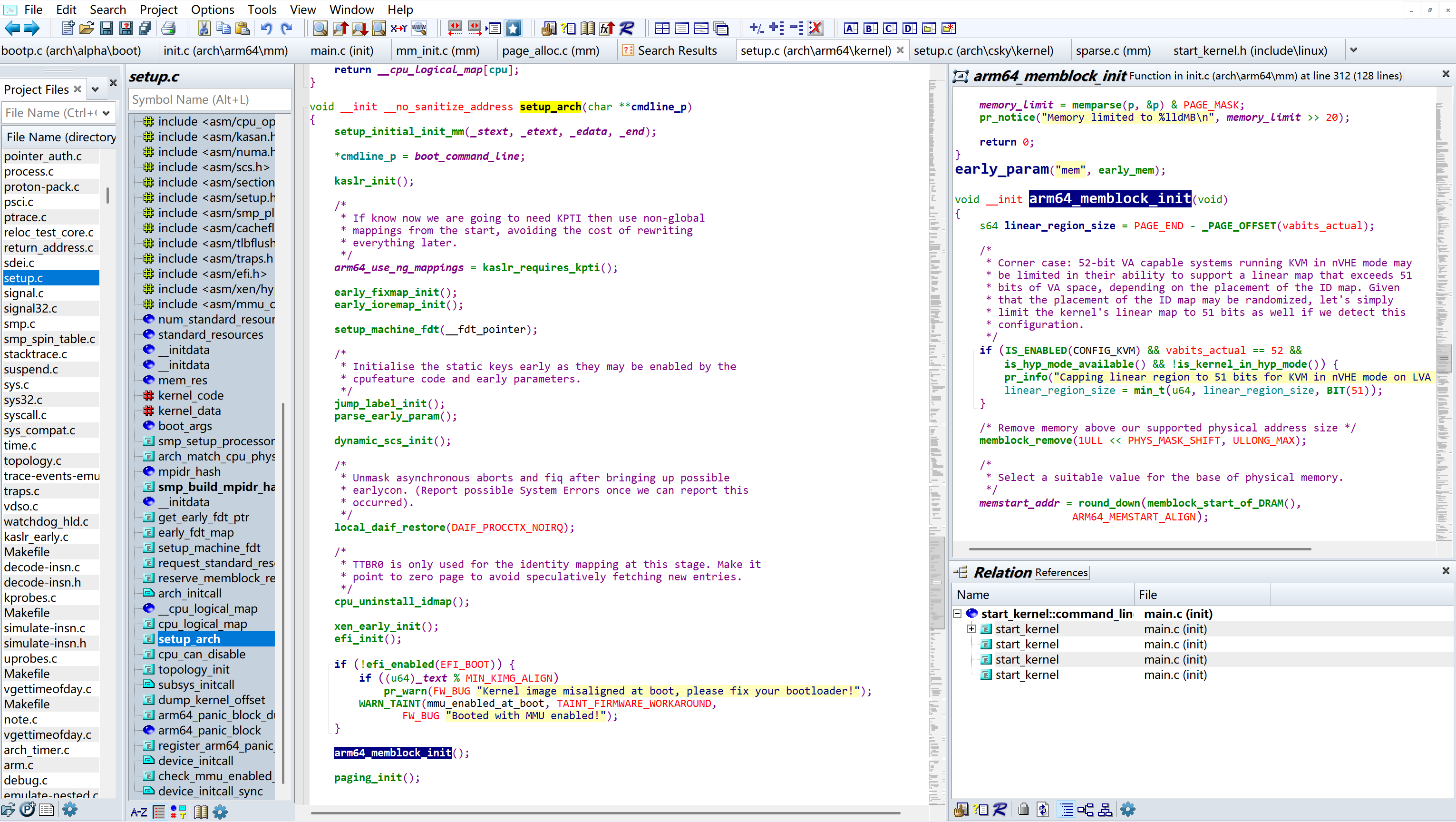

在这里插入图片描述

❓几个常见但容易误解的问题

在日常开发中，我们经常写下这样朴素的一行代码：

int *p = malloc(8);
*p = 42;

这一行简单的内存分配与写操作，在用户空间是再普通不过的行为。但你是否真正理解了背后发生了什么？

这 8 字节来自哪里？物理内存是怎么分配的？
是什么时候分配的？访问它需要系统调用吗？
glibc malloc() 能直接操作内存吗？
为什么我们说“只有 Page Fault 才会进入内核”？
内核空间的 kmalloc(8) 跟 malloc(8) 一样吗？
MMU/TLB/页表在这个过程中到底扮演了什么角色？

本文将带你全面梳理用户空间与内核空间中小内存访问的完整流程，结合代码路径、硬件机制、内核细节，为你打通表象与本质的屏障。

🧭 目录导航

用户空间内存访问流程（以 malloc(8) 为例）
内核空间小内存分配（以 kmalloc(8) 为例）
glibc 分配器策略解析
Page Fault、系统调用、页表建立全过程
MMU 与 TLB 的硬件行为详解
对比总结与流程图展示

1️⃣ 用户空间：`malloc(8)` 到访问的完整路径

我们以最常见的场景为例：

int *p = malloc(8);
*p = 42;

你以为它只是用户空间的简单调用，实际背后流程如下：

✅ 分配阶段

调用 malloc(8) → glibc 实现的分配器（默认是 ptmalloc2）处理
分配器会尝试从现有小块内存池中找一块合适区域
如果没有，就通过 brk() 或 mmap() 向内核申请更多虚拟地址空间

// 示例调用栈（glibc）
__libc_malloc()
├── _int_malloc()
│   ├── sysmalloc()
│   │   ├── __mmap()
│   │   └── __sbrk()

✅ 虚拟地址空间建立

glibc 使用 syscall(SYS_brk) 或 syscall(SYS_mmap) 进入内核：

调用路径：

sys_brk() → do_brk()
sys_mmap() → do_mmap()

内核创建对应 struct vm_area_struct（VMA）
注意：此时页表尚未建立，物理页帧尚未分配！

✅ 首次访问：触发缺页异常

当你执行 *p = 42; 时：

CPU 执行 store 指令
MMU 查找该虚拟地址的页表项
如果页表不存在 → Page Fault 异常（缺页中断）
内核陷入 → do_page_fault() → handle_mm_fault() → __handle_mm_fault() → do_anonymous_page()
分配物理页帧（通过 alloc_page() → buddy 分配器），更新页表
返回用户空间 → 重新执行 store

✅ 后续访问

页表已经存在
TLB 命中 → 虚拟地址直接转为物理地址 → 不再陷入内核

2️⃣ 内核空间：`kmalloc(8)` 背后的流程

void *p = kmalloc(8, GFP_KERNEL);

调用路径：

kmalloc() →
  kmalloc_slab()
    → slab_alloc()
      → new_slab_objects() if needed
        → alloc_pages() → __alloc_pages() → buddy system

内核使用 slab 分配器管理小对象（如 task_struct）
内部按对象大小（如 kmalloc-8、kmalloc-32）维护缓存池
每类对象使用多个页帧作为缓存池
slab 拆页 → 构建对象链表 → 分配对象
使用的是内核虚拟地址（直接映射区）

3️⃣ glibc 分配器策略解析（用户空间）

glibc 的 malloc() 实现并不直接与物理内存交互，它依赖内核提供的虚拟内存机制：

小块内存（<128KB）：使用 brk() 扩展堆顶
大块内存（≥128KB）：使用 mmap() 申请匿名页
内部维护多个 free list，支持 bin 机制、小块复用、延迟释放等

✅ glibc 分配器不关心页表/物理内存/页帧，它只管理用户空间的分配策略。

4️⃣ Page Fault 与页表建立全过程

当访问未映射地址时：

CPU 捕获异常 → trap handler → do_page_fault()
根据地址所在 VMA，确认可访问性
如果是匿名页：
- 创建 PTE
- 调用 alloc_page() 分配物理页帧
- 设置 PTE 权限位（RW/U）
- 刷新 TLB（如 flush_tlb_page()）
用户态恢复 → 重新执行失败的指令

页表结构示意（以 x86_64 为例）：

PGD → P4D → PUD → PMD → PTE → PFN

每一级页表的索引宽度：9 bits，PTE 最终映射 4KB 页帧。

5️⃣ MMU 与 TLB 的硬件行为

🔹 MMU（Memory Management Unit）

位于 CPU 内部，接管所有虚拟地址访问
自动根据页表翻译虚拟地址为物理地址
不执行任何代码，只是“硬件查表 + 组合地址”

🔹 TLB（Translation Lookaside Buffer）

页表缓存，提升地址翻译性能
CPU 自动维护（替换/失效/刷新）
如果 TLB 命中，虚拟地址翻译只需 1 cycle
TLB miss 时，硬件自动翻页表 → Page Walker

🔹 是否需要进入内核？

场景	是否内核代码？	是否系统调用？
TLB 命中	❌ 否	❌ 否
页表命中（TLB miss）	❌ 否	❌ 否
页表缺失（Page Fault）	✅ 是	✅ 是（陷入）

6️⃣ 图示总结：用户空间 malloc 与访问的完整路径

┌──────────────┐
│ malloc(8)    │
└──────┬───────┘
       ↓
┌──────────────────────┐
│ glibc: 找空闲小块或扩展 │
└──────┬────────────────┘
       ↓
┌────────────────────────────────────────┐
│ syscall: brk() 或 mmap()               │
│  → 内核建立 VMA（尚无页表/PTE）       │
└──────┬─────────────────────────────────┘
       ↓
┌────────────────────────────┐
│ 首次访问 p → MMU 查 TLB    │
└──────┬────────────┬────────┘
       │            │
       ↓            ↓
   TLB miss      TLB hit
       │            │
       ↓            ↓
  查页表（无）   完成访问（无需内核）
       ↓
Page Fault → handle_mm_fault() → 建页表 + 分配页帧
       ↓
  返回用户态 → 重新执行 → 访问成功

✅ 最终总结：核心差异对比

项目	用户空间 `malloc(8)`	内核空间 `kmalloc(8)`
使用 API	`malloc()` (glibc)	`kmalloc()` (内核)
是否进入内核？	首次访问时可能会 Page Fault	kmalloc 直接在内核
分配策略	glibc 分配器 + brk/mmap	slab 分配器 + buddy
是否直接访问页表？	❌ 否（硬件 MMU 自动查）	✅ 内核直接操作页表
物理页帧由谁分配	`handle_mm_fault()` → `alloc_page()`	slab 向 `alloc_pages()` 请求页
是否使用 TLB	✅ 是	✅ 是
