8路抢答器proteus仿真

第一种
涉及到的元件有
  1. 7448(芯片)
  2. res(电阻)
  3. OR_4(4路或门）
  4. BUTTON(按钮）
  5. OR_8(8路或门）
  6. AND(与门)
  7. 74ls373(芯片）
  8. NOT(非门）
  9. 7SEG-COM-CATHODE(数字屏）
所有电阻阻值均为1欧
电路图如下
在这里插入图片描述
第二种
涉及到的元件有
  1. 1N4148(二极管)
  2. 2N5551(三极管）
  3. 4511(芯片)
  4. BUTTON(按钮）
  5. OR_8(8路或门）
  6. OR_4(4路或门）
  7. RES(电阻)
  8. 74ls373(芯片）
  9. NOT(非门）
  10. 7SEG-COM-CATHODE(数字屏）
R6为2.2k欧，R7为100k欧，其他为默认值10k欧。

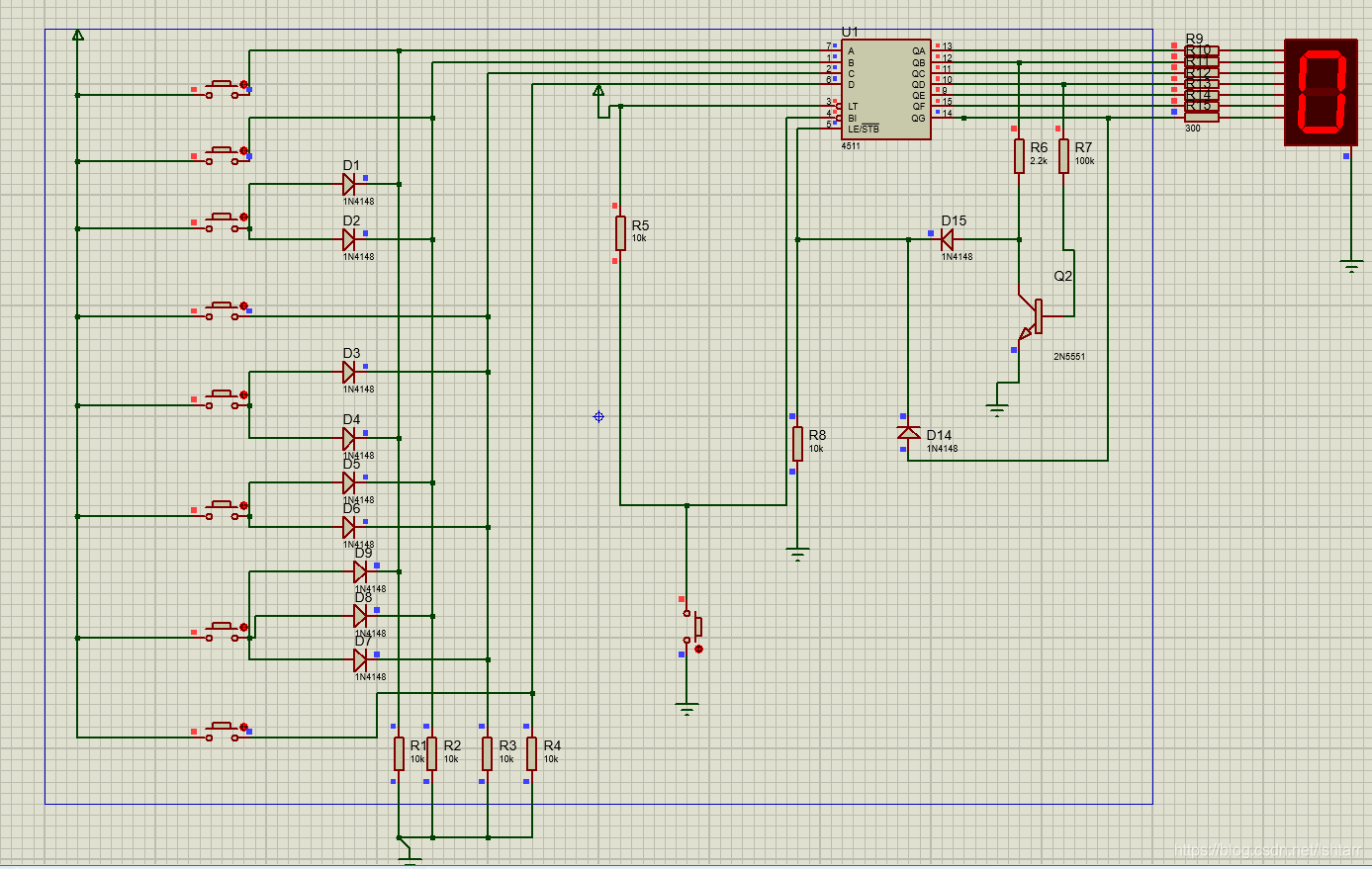

电路图如下
在这里插入图片描述
