基于51单片机的按键多模式流水灯proteus仿真

地址： https://pan.baidu.com/s/13lI5IP7tbZ_RGy_hOphwNQ
提取码：1234

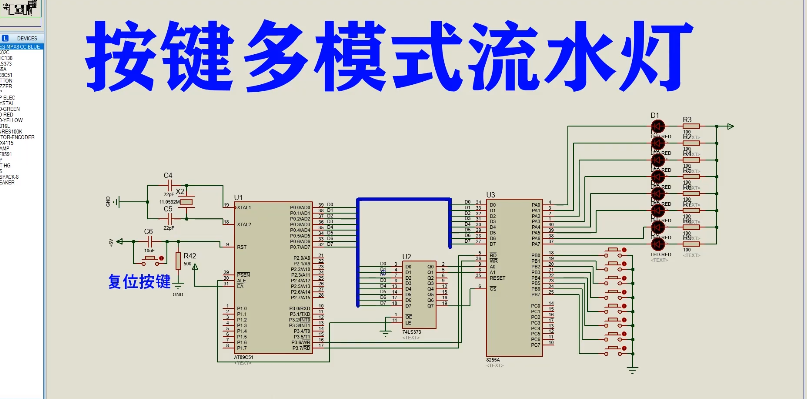

仿真图：

芯片/模块的特点：

AT89C52/AT89C51简介：

AT89C52/AT89C51是一款经典的8位单片机，是意法半导体（STMicroelectronics）公司生产的一系列单片机之一。它基于8051内核，并具有许多与其兼容的特性。

主要特点如下：

内部存储器：具有8KB的闪存（Flash）存储器，可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。

RAM存储器：配备了256字节的随机存取存储器（RAM），用于暂存数据和程序的变量。

外部扩展性：支持多种外部扩展设备的连接，包括外部存储器（如RAM、EEPROM）和外设（如ADC、LCD、UART等），通过外部硬件连接，可以扩展单片机的功能和应用。

通用I/O引脚：拥有32个可编程的通用输入/输出引脚，可用于连接外部设备和与其他芯片进行通信。

定时器/计数器：内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0

串行通信：支持串行通信接口，包括UART（串行异步通信）和SPI（串行外设接口），便于与其他设备进行数据通信和交互。

低功耗模式：具有多种低功耗模式，如空闲模式和电源下模式，在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。

宽电源电压范围：的工作电压范围通常为4.0V至5.5V，可以满足大多数应用需求。

8255A

是一个可编程并行接口芯片，主要用于微处理器系统中与外部设备之间进行数据交流。以下是8255A 芯片的详细特点：

###主要特点1. I/O端口：

提供三个8 位 I/O端口：Port A、Port B 和 Port C，Port C 可以分为两个4 位端口（CUpper 和 CLower）。
支持总共24 条 I/O线。
可编程性：
可以通过控制字（Control Word）配置为输入或者输出模式。
每个端口可以单独设置为输入或输出，提供灵活性。
工作模式：
-8255A 有三种工作模式：
模式0：简单的输入/输出模式。
模式1：带中断的输入/输出模式，适合需要控制信号的应用。
模式2：双向数据传输模式，适用于双向数据线的需求。
中断功能：
支持中断请求（IRQ）进行快速响应，当输入端口状态发生变化时，可向 CPU生成中断信号。
控制引脚：
-8255A具备多个控制引脚，其中 AL, A0, A1 用于选择端口和模式，WR 和 RD 用于写入/读取操作。

电源电压：

工作电压范围一般为4.5V 至5.5V。
速度：
-由于其 CMOS 技术，8255A具有较高的速度性能，可以满足大多数应用需求。

封装类型：

通常有 DIP 和 SOP 等常见封装形式。

74LS373简介：

74LS373是一种八位透明锁存器，它是TTL（晶体管-晶体管逻辑）系列的一部分。以下是74LS373的主要特点：

功能：74LS373用于存储8位数据，它可以在工作时捕获并存储输入信号。

输出：该芯片有8个独立的输出端，可以向外部设备驱动数据。

同步控制：74LS373具有数据使能（OE）和锁存使能（LE）引脚。LE引脚为高电平时，输入数据被锁存到输出；为高电平时，输入数据被透明传输到输出。

低功耗：作为低功耗系列的芯片，74LS373在工作时消耗的电流较少，适合要求低功耗的应用。

速度：74LS373的工作速度较快，适合高速数字电路的应用。

输入兼容性：该芯片的输入信号电平兼容TTL逻辑和CMOS逻辑。

引脚封装：通常以DIP、SOP等封装形式提供，便于焊接和应用在各种电路中。

应用场景：广泛应用于数据传输、缓存存储等电子设备中。
