本文详细介绍Ftrace在嵌入式开发中的应用，涵盖从基础配置到高级用法，包括功能追踪、事件追踪、过滤器设置及实用案例，助力开发者高效诊断和优化内核性能。
获取更多相关的嵌入式开发工具，可收藏系列博文，持续更新中：
【开发工具】嵌入式常用开发工具汇总帖
目录
Ftrace简介
Ftrace 是一个内核中的追踪器，用于帮助系统开发者或设计者查看内核运行情况，它可以被用来调试或者分析延迟/性能问题。最早 ftrace 是一个 function tracer，仅能够记录内核的函数调用流程。如今 ftrace 已经成为一个framework，采用 plugin 的方式支持开发人员添加更多种类的 trace 功能。
它使用gcc的-pg选项让内核中的每个函数在执行前都调用一个特殊的函数mcount()。该函数本来是在c库中实现，用于prof跟踪调试性能。内核不链接C库，所以就利用了这个gcc特性。mcount函数必现在汇编中实现，因为调用不遵循正常的C ABI。
如果每个函数都调用这个函数，势必会影响性能，所以内核支持动态开启函数跟踪。配置选项为CONFIG_DYNAMIC_FTRACE。在编译期间，使用了一个脚本将所有的mcount调用都替换为NOP指令，并把位置点记录在一个表里面。当用户通过proc开启函数跟踪功能后，再把NOP替换为mcount调用。
Ftrace的应用场景
- 模块学习时的函数调用过于复杂，查看code跟的云里雾里，则可以通过function-graph来建立脉络
- 分析某个过程的函数耗时
- 排查问题时，追踪某个某个函数的调用情况
Ftrace的配置
PS：内核添加trace配置之后，需要对所有的KO进行重新编译，否则在新的内核里加载老的KO模块会报错
配置config文件，有两种方式：
知道具体添加哪些config，则直接找到对应的config文件，手动写入，然后重新build。
Ftrace 相关的配置选项列表如下：
CONFIG_FUNCTION_TRACER //使能函数追踪功能，可以用来跟踪函数的调用和返回。
CONFIG_FUNCTION_GRAPH_TRACER //使能函数图形追踪功能，可以用来跟踪函数之间的调用关系。
CONFIG_CONTEXT_SWITCH_TRACER //使能上下文切换追踪功能，可以用来跟踪进程之间的切换。
CONFIG_NOP_TRACER //使能空操作追踪功能，可以用来在不需要追踪的情况下占位。
CONFIG_SCHED_TRACER //使能调度追踪功能，可以用来跟踪进程的调度情况。
CONFIG_DYNAMIC_FTRACE //使能动态函数追踪功能，可以在运行时动态地添加和删除函数追踪。
CONFIG_DEBUG_FS //使能调试文件系统，可以用来在运行时查看内核的调试信息。通过make menuconfig的方式写入：
Kernel hacking --->
Tracers ─>
[*] Kernel Function Tracer
[*] Kernel Function Graph Tracer (NEW)
... (下面还有几个追踪器的选项，可以根据自己的需要选择)Ftrace 通过 debugfs 向用户态提供了访问接口，所以还需要将 debugfs 编译进内核：
Kernel hacking --->
-*- Debug FilesystemFtrace 的基本使用步骤

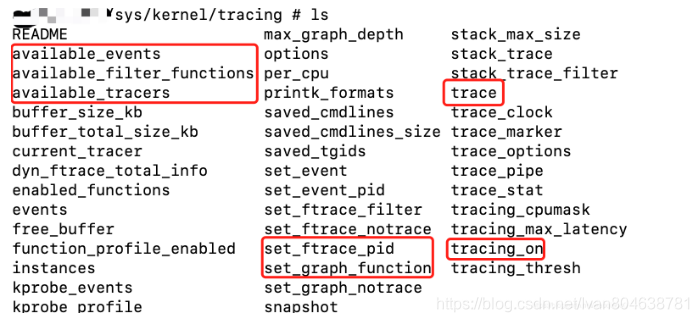

需要关注的部分文件如下：
相关说明：
trace ：抓取到的文件，可以load到解析工具上作为可视化解析
tracing_on ：打开关闭trace的开关echo 0 关闭 echo 1打开；
current_tracer ：查看当前追踪器
available_tracers ：支持的tracer，查看当前内核中可用跟踪器
available_events ：支持的events，查看当前内核中可用事件
available_filter_functions ：支持的filter_functions，查看当前内核中可用函数
set_ftrace_pid ：配置需要监测的pid
挂载Debugfs
Ftrace 通过 debugfs 向用户态提供访问接口。配置内核时激活 debugfs 后会创建目录 /sys/kernel/debug ，debugfs 文件系统就是挂载到该目录。
运行时挂载：
//官方挂载方法 :
mount -t debugfs nodev /sys/kernel/debug
//或
mount -t tracefs nodev /sys/kernel/tracing系统启动自动挂载：
要在系统启动自动挂载debugfs，需要将如下内容添加到 /etc/fstab 文件：
debugfs /sys/kernel/debug debugfs defaults 0 0选择一种 tracer
cd /sys/kernel/debug/tracing
cat current_tracer // 查看当前追踪器
cat available_tracers // 查看当前内核中可用跟踪器
cat available_events // 查看当前内核中可用事件
cat available_filter_functions // 查看当前内核中可用函数
echo function_graph > current_tracer // 我们选用 function_graph 追踪器打开关闭追踪
在老一点版本的内核上tracing目录下有tracing_enabled，需要给tracing_enabled和tracing_on同时赋值 1 才能打开追踪，而在比较新的内核上已经去掉 tracing_enabled ，我们只需要控制tracing_on 即可打开关闭追踪。
echo 1 > tracing_on // 打开跟踪
echo 0 > tracing_on // 关闭跟踪
echo 1 > tracing_on; run_test; echo 0 > tracing_on // 打开跟踪后做一件事再关闭跟踪，所以此次跟踪的结果基本上是这个运行的程序的跟踪结果，但是肯定会包括很多杂讯，所以后面会介绍跟踪某个 pid 的或者跟踪某个函数。
注：对于为什么去掉 tracing_enabled 我问过 Ftrace 的维护人Steven Rostedt，他说使用 tracing_on 可以快速的打开 Ftrace 的追踪，这让 tracing_enabled 显得很轻量级或者说显得比较冗余，下面可以会说到，我们写内核程序时可以使用Ftrace 提供的内核函数 tracing_on() or tracing_off() 直接打开追踪，这其实就是使用的 tracing_on ，所以在新内核中 tracing_enabled 这个看起来比较冗余的选项已经被删除。
查看追踪结果
ftrace 的输出信息主要保存在 3 个文件中。
* trace，该文件保存 ftrace 的输出信息，其内容可以直接阅读。
* latency_trace，保存与 trace 相同的信息，不过组织方式略有不同。主要为了用户能方便地分析系统中有关延迟的信息。
* trace_pipe 是一个管道文件，主要为了方便应用程序读取 trace 内容。算是扩展接口吧。所以可以直接查看 trace 追踪文件，也可以在追踪之前使用trace_pipe 将追踪结果直接导向其他的文件。
比如： # cat trace_pipe > /tmp/log & // 使用trace_pipe 将跟踪结果导入 /tmp/log 里，我们可以直接 “ cat /tmp/log” 查看跟踪信息。
当然也可以直接查看trace文件 #cat trace 或者使用 cat trace > /tmp/log 将跟踪信息导入 /tmp/log
Ftrace的基本用法
cd /sys/kernel/debug/tracing
cat current_tracer // 查看当前追踪器
cat available_tracers // 查看当前内核中可用跟踪器
cat available_events // 查看当前内核中可用事件
cat available_filter_functions // 查看当前内核中可用函数
echo function > current_tracer // 选用 function 追踪器，
echo function_graph > current_tracer // 选用 function_graph 追踪器，
echo [func] > set_ftrace_filter // 选择追踪指定 [func] 函数的调用栈
echo [pid] > set_ftrace_pid // 选择追踪指定 [pid] 进程的调用栈
echo 1 > tracing_on // 打开跟踪
echo 0 > tracing_on // 关闭跟踪
cat trace // 查看追踪结果
Ftrace 的进阶使用
追踪指定的进程
使用 echo pid > set_ftrace_pid 来追踪指定的进程！
我们写程序时可以使用getpid 获取进程PID，然后使用 write 将pid 写入 /debug/tracing/set_ftrace_pid ，并使用write 写1 到 tracing_on 打开追踪（因为在用户空间使用不了tracing_on函数），此时即可追踪当前这个进程。
追踪事件
首先查看事件文件夹下面有哪些选项
# ls events/
block ext4 header_event jbd2 napi raw_syscalls…… enable
# ls events/sched/
enable sched_kthread_stop_ret sched_process_exit sched_process_wait ……追踪一个/若干事件
# echo 1 > events/sched/sched_wakeup/enable
...（省略追踪过程）
# cat trace | head -10
# tracer: nop
#TASK-PID CPU# TIMESTAMP FUNCTION
# || | |
bash-2613 [001] 425.078164: sched_wakeup: task bash:2613 [120] success=0 [001]
bash-2613 [001] 425.078184: sched_wakeup: task bash:2613 [120] success=0 [001]追踪一类事件
# echo 1 > events/sched/enable
...
# cat trace | head -10
# tracer: nop
#TASK-PID CPU# TIMESTAMP FUNCTION
# | | | |
events/0-9 [000] 638.042792: sched_switch: task events/0:9 [120] (S) ==> kondemand/0:1305 [120]
ondemand/0-1305 [000] 638.042796: sched_stat_wait: task: restorecond:1395 wait: 15023 [ns]
...追踪所有事件
# echo 1 > events/enable
...
# cat trace | head -10
# tracer: nop
#TASK-PID CPU# TIMESTAMP FUNCTION
# | | | |
cpid-1470 [001] 794.947181: kfree: call_site=ffffffff810c996d ptr=(null)
acpid-1470 [001] 794.947182: sys_read -> 0x1
acpid-1470 [001] 794.947183: sys_exit: NR 0 = 1
...stack_trace
# echo 1 > /proc/sys/kernel/stack_tracer_enabled
OR # kernel command line “stacktrace”
查看： # cat stack_trace设置追踪过滤器
将要跟踪的函数写入文件 set_ftrace_filter ，将不希望跟踪的函数写入文件 set_ftrace_notrace。通常直接操作文件 set_ftrace_filter 就可以了.
Ftrace 提供的函数使用
内核头文件 include/linux/kernel.h 中描述了 ftrace 提供的工具函数的原型，这些函数包括 trace_printk、tracing_on/tracing_off 等。
使用 trace_printk 打印跟踪信息
ftrace 提供了一个用于向 ftrace 跟踪缓冲区输出跟踪信息的工具函数，叫做 trace_printk()，它的使用方式与 printk() 类似。
可以通过 trace 文件读取该函数的输出。从头文件 include/linux/kernel.h 中可以看到，在激活配置 CONFIG_TRACING 后，trace_printk() 定义为宏：
#define trace_printk(fmt, args...) \
...所以在使用时：(例子是在一个内核模块中添加打印信息)
#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>
MODULE_LICENSE("GPL");
static int ftrace_demo_init(void)
{
trace_printk("Can not see this in trace unless loaded for the second time\n");
return 0;
}
static void ftrace_demo_exit(void)
{
trace_printk("Module unloading\n");
}
module_init(ftrace_demo_init); 使用 tracing_on/tracing_off 控制跟踪信息的记录
在跟踪过程中，有时候在检测到某些事件发生时，想要停止跟踪信息的记录，这样，跟踪缓冲区中较新的数据是与该事件有关的。
在用户态，可以通过向文件 tracing_on 写入 0 来停止记录跟踪信息，写入 1 会继续记录跟踪信息。
而在内核代码中，可以通过函数 tracing_on() 和 tracing_off() 来做到这一点，
它们的行为类似于对 /sys/kernel/debug/tracing 下的文件 tracing_on 分别执行写 1 和 写 0 的操作。
使用这两个函数，会对跟踪信息的记录控制地更准确一些，这是因为在用户态写文件 tracing_on 到实际暂停跟踪，
中间由于上下文切换、系统调度控制等可能已经经过较长的时间，这样会积累大量的跟踪信息，而感兴趣的那部分可能会被覆盖掉了。
实际代码中，可以通过特定条件（比如检测到某种异常状况，等等）来控制跟踪信息的记录，函数的使用方式类似如下的形式：
if (condition)
tracing_on() or tracing_off()
跟踪模块运行状况时，使用 ftrace 命令操作序列在用户态进行必要的设置，而在代码中则可以通过 traceing_on() 控制在进入特定代码区域时开启跟踪信息，
并在遇到某些条件时通过 tracing_off() 暂停；读者可以在查看完感兴趣的信息后，将 1 写入 tracing_on 文件以继续记录跟踪信息。
实践中，可以通过宏来控制是否将对这些函数的调用编译进内核模块，这样可以在调试时将其开启，在最终发布时将其关闭。
用户态的应用程序可以通过直接读写文件 tracing_on 来控制记录跟踪信息的暂停状态，以便了解应用程序运行期间内核中发生的活动。
简单的 Ftrace 脚本案例
我在下面使用一个脚本执行 Ftrace 的操作，自动追踪 HelloWorld 程序执行
#!/bin/bash
debugfs_path=/debug
ftrace_call_path=$debugfs_path/tracing
app_path=/home/dslab/test
# 测试我们的 /debug 路径是否已经建立
if ! test -d $debugfs_path; then
echo "I'll create the directory /debug"
mkdir $debugfs_path
else echo "Hum ,the /debug directory is standing by"
fi
# 测试debugfs是否已经挂载
mount | grep "debugfs" > /dev/null
if [ $? != 0 ]; then
echo "we have not mount debugfs"
mount -t debugfs nodev $debugfs_path
else echo "yeah,debugfs has been mounted"
fi
# 测试ftrace 是否可用
if ! test -d $ftrace_call_path; then
echo "sorry, may be your kernel is not support for the ftrace"
exit -1;
else echo "Hum ,Ftrace is standing by"
fi
# 将目前的trace 文件清空
echo "" > $ftrace_call_path/trace
# 选择 function_graph 跟踪器
echo "function_graph" > $ftrace_call_path/current_tracer
# 我的Debian7 使用的3.2 内核上还有tracing_enabled ，先给它赋值 1
echo 1 > $ftrace_call_path/tracing_enabled
# 使用 trace_pipe 将追踪结果重定向到/tmp/result（后台运行，使得下面的步骤得以进行）
cat $ftrace_call_path/trace_pipe > /tmp/result &
# 打开追踪
echo 1 > $ftrace_call_path/tracing_on
# 我在这里执行了一个已经编译好helloworld 程序
exec $app_path/hello
# 关闭追踪
echo 0 > $ftrace_call_path/tracing_on
运行效果如下:
dslab@wheezy:~$ sudo ./ftrace.sh
[sudo] password for dslab:
Hum ,the /debug directory is standing by
yeah,debugfs has been mounted
Hum ,Ftrace is standing by
Hello World
dslab@wheezy:~$ 本文转载自：Linux内核调试工具 Ftrace 进阶使用手册_trace_pipe里面的[000]d.h2打印是啥-CSDN博客
因为对方已经写的非常详细了，暂时没有什么需要加的内容，就直接转载了.
