还是说一下数据下载吧。

美国 DEM 数据下载（NOAA）：

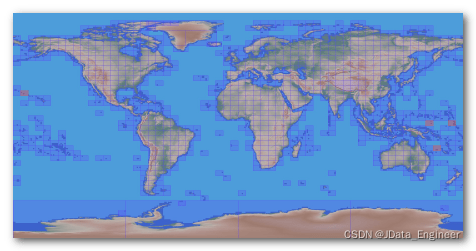

全球30米 DEM 数据下载：

下载非常方便，想要哪里的数据直接点击对应的方框即可。

QGIS版本：3.22.4

DEM：SRTM 山东省泰山

文章最后有 QGIS 文件和 DEM 的下载链接，如果读者需要的话可以自取。

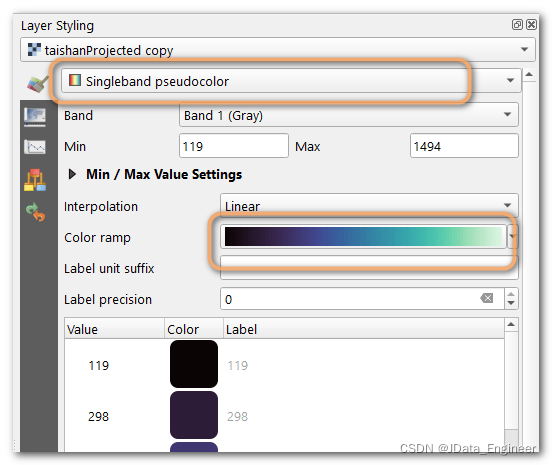

加载 DEM 到 QGIS 中，符号系统选择 Singleband pseudocolor；然后再下面的 Color ramp 选择你喜欢的颜色就好了，如果你是使用的中文，比着位置找总不会错的。

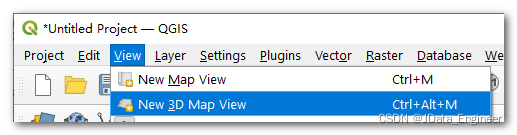

在 QGIS 的菜单栏中打开 View 下拉栏，然后选择 New 3D Map View 开启 3D 视图界面。

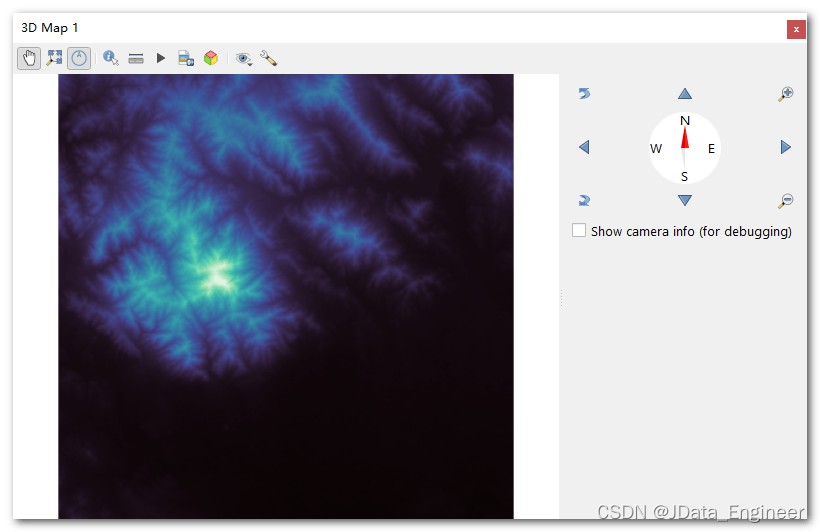

然后你可以打开如下图所示的悬浮窗口。你可以通过鼠标拖拉边缘来放大，或者拖拽嵌入到 QGIS 的左边、右边、中间视图。

在 3D 视图的左上角有一些功能选项，包括移动放大、图片导出、场景导出、线测量、甚至还有一个可以简单 K 帧的动画系统。

不过这些都不是下载关注的重点，我们需要点击这个图标

，再点击弹出界面中的 Configure，以进入地形设置界面。

进入地形配置界面，左侧有地形、灯光、阴影、摄像机以及高级设置。

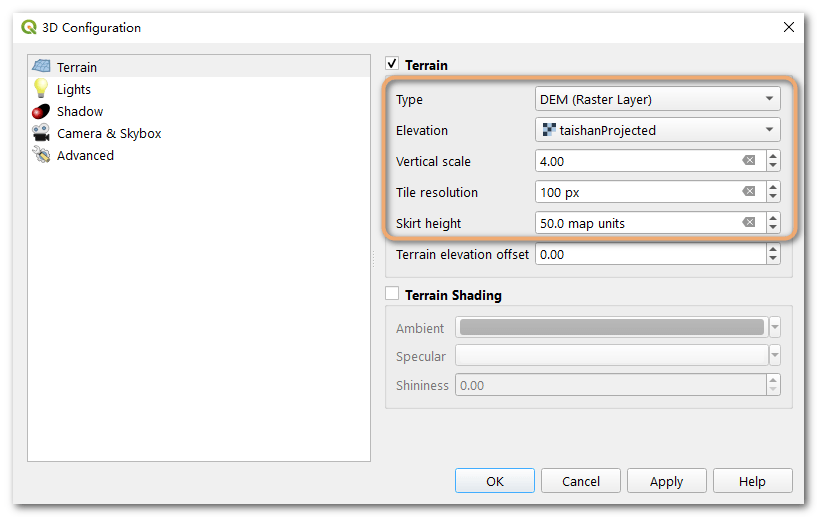

我们的重点在地形（Terrain）上面，点击 Terrain 开启右边地形设置选项卡，在橙色框中的选项都要修改：

类型（Type）：DEM；
高度文件（Elevation）：选择你添加的 DEM 数据；
垂直尺度（Vertical scale）：确定 3D 模型上下拉伸程度得到值，越低的话就越平坦，越高就越崎岖，适当的调大该值可以使地形看上去更直观和立体，我们这里设置为4；
采样率（Tile resolution）：生成立体模型的采样率，或者说分辨率，值越大，采样越精准，越贴近于采样文件，设置成100就可以了；
Skirt height：不知道这玩意儿中文叫什么，裙高？反正这个参数也是比较重要的，因为这个值小了的话，3D模型可能会出现裂痕，具体什么原理就不知道了，反正这里设置成50就可以了，其他的具体看情况吧。

然后按住 Ctrl 加鼠标左键就可以在 3D 视图中调整角度，鼠标中键也可以。

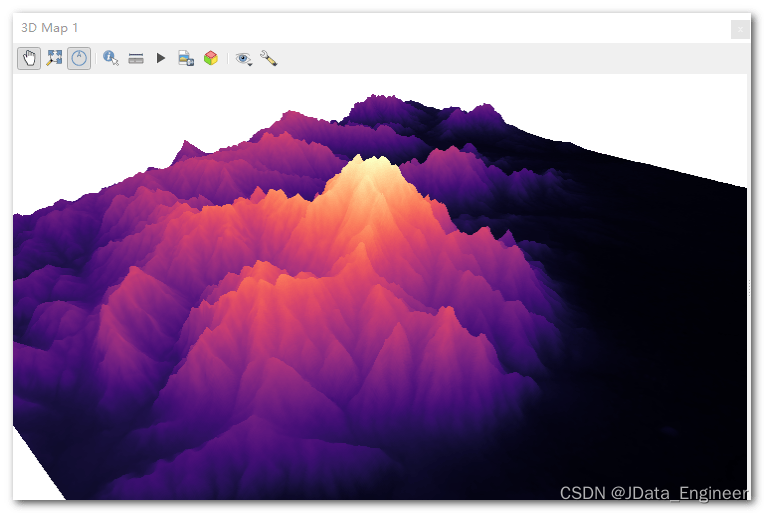

然后你就可以看到 3D 模型了，通过修改选取色带可以得到不同的效果。

其他的更多功能，读者可以自己去尝试，比如 Terrain Shading 和 Skybox 选项读者可以尝试尝试，但是灯光和阴影功能我认为就是坨狗屎。

我们制作得到了一个 3D 模型，但这还不是地图，这一步就让我们把模型放进地图中。

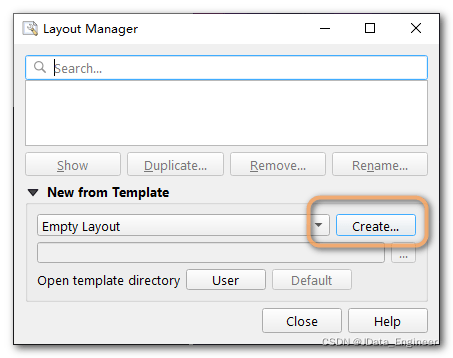

在保持 3D 视图开启的状态下（不能取消掉），开启布局视图。

进入布局视图后，侧边栏选择添加3D地图（橙色框），然后鼠标画出地图。

但是这样立体模型不会显示出来，不像二维地图一样。

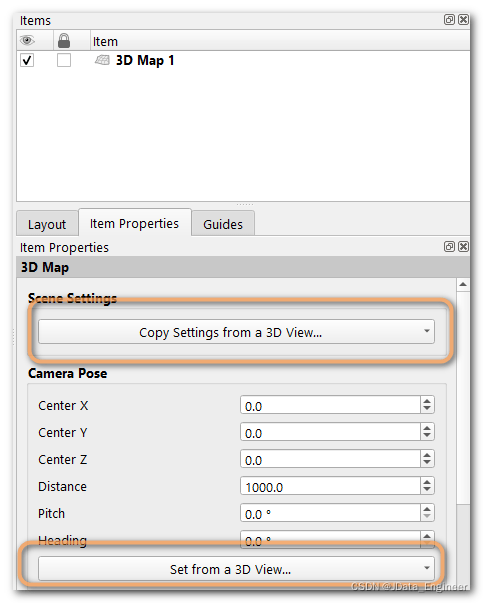

在右边的属性栏中点击 Copy Settings from a 3D view...，如此可以将 3D视图中立体模型添加到布局视图（也就是地图）中。

同样的读者可以返回 3D视图，在其中修改镜头视角后，想要将修改后的视角更新到地图中，就使用 Set from a 3D View... 更新。

3D 立体模型，也就是说的 3D diorama，差不多是可行了。在布局视图（地图设置界面）手动绘制几何面把下边包住，得到这种立体模型的效果，由于绘制几何面没有跟踪功能（可能是自己没有找到），所以只能自己手画咯，很丑，见谅！
