QGIS 3D：三维DEM数据加载渲染漫游



QGIS跟arcgis一样，也能加载DEM数据，进行渲染漫游。

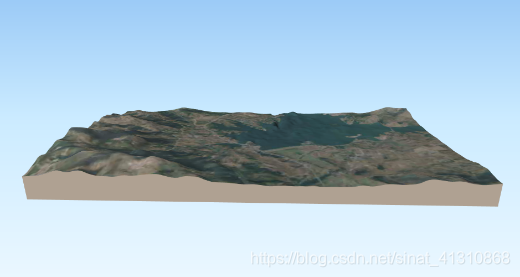

叠加影像底图后，也能进行山体晕染。

一、数据获取

现在国内的公共数据资源做的也很不错了。我们可以从地理空间数据云上获取。

http://www.gscloud.cn/search

网站需要注册，注册之后，就能下载数据了。

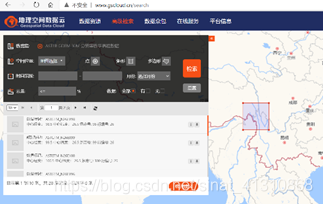

我要下载的是30M分辨率数字高程数据，根据矩形检索出来数据列表，点击下载就行了。

数据集选择：DEM 数字高程数据中的ASTER GDEM 30M分辨率数字高程数据。

我下载了2个，ASTGTM_N26E098和ASTGTM_N26E099，下载速度也还可以。



下载的数据是zip格式的，解压之后就是img文件。



二、QGIS改成中文模式

英文不好，看着难受，把QGIS界面改成中文模式吧。

QGIS打开，工具栏，Setting——Options——General：

勾选Override system locale，User Interface Translation选简体中文。

点击ok后，关闭QGIS，重新打开即可。





三、QGIS加载DEM数据

1.图层设置

打开QGIS，加载ASTGTM_N26E098.img和ASTGTM_N26E099.img文件。

选中图层，右键属性，设置图层属性。

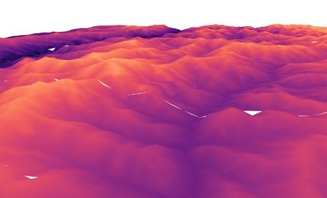

符号化，渲染类型选择为单波段伪彩色。

颜色渐变选择Magma。

点击ok即可。



注意一下，数据的坐标系是EPSG：32647，WGS84/UTM zone 47N，是分度带投影坐标系。





2.三维地图

工具栏，视图——新建三维地图视图，快捷键是ctrl+shift+m，打开三维地图窗口。

点击设置图标，打开3D设置对话框，高程选择图层ASTGMT_N26E098Y，点击ok即可。
