分析图中常见的这种“箭头”，如何用GIS绘制？

小伙伴们，

在各种分析图、空间结构图中，

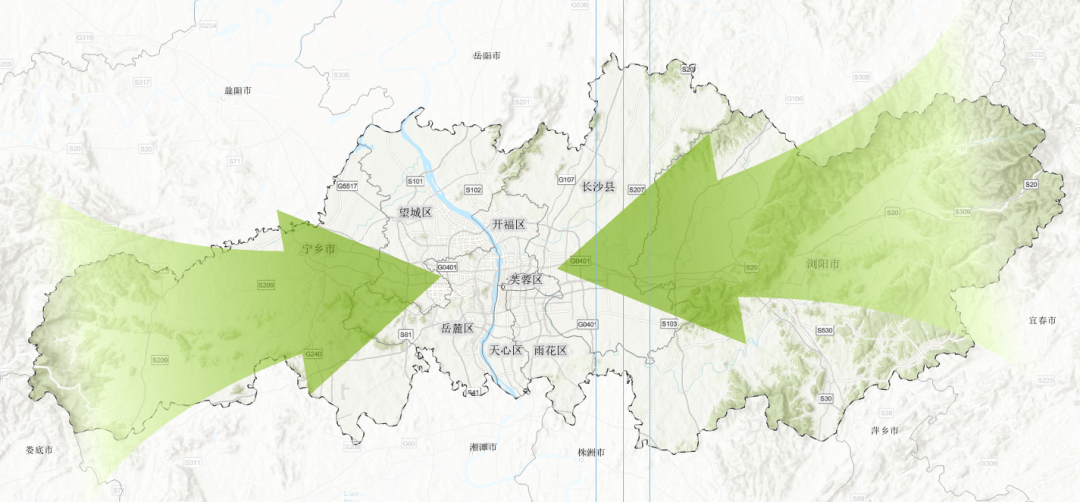

是不是经常看到这种“扇形”的箭头，

同时伴随着一些“引绿入城”等分析语言。

于是，你有没有好奇，

这种箭头是怎么做出来的？

强大的GIS是否可以绘制出这种箭头？

还是那句话——

别问，问就是能！

其实ArcMap 和 ArcGIS Pro都可以实现，

用ArcGIS Pro会更方便一些，

本文就用Pro来演示一下，

ArcMap的方法类似。

第一步—制作箭头的尾部

对于这种特殊的图形，可以将其想象为由多个不同的图形组成的。

要绘制这个箭头，你就可以线绘制出两个半圆形，一个矩形，还有一个三角形。

在ArcGIS Pro中，首先新建好一个布局视图，单击菜单栏的“插入”，在“图形和文本”选项中选择两个半圆形，并将其旋转镜像放置，你可以自由调整半圆形大小、圆弧大小、以及这两个半圆形的
