疆鸿智能JH-ECT003EtherCAT转Modbus TCP协议网关配置方法

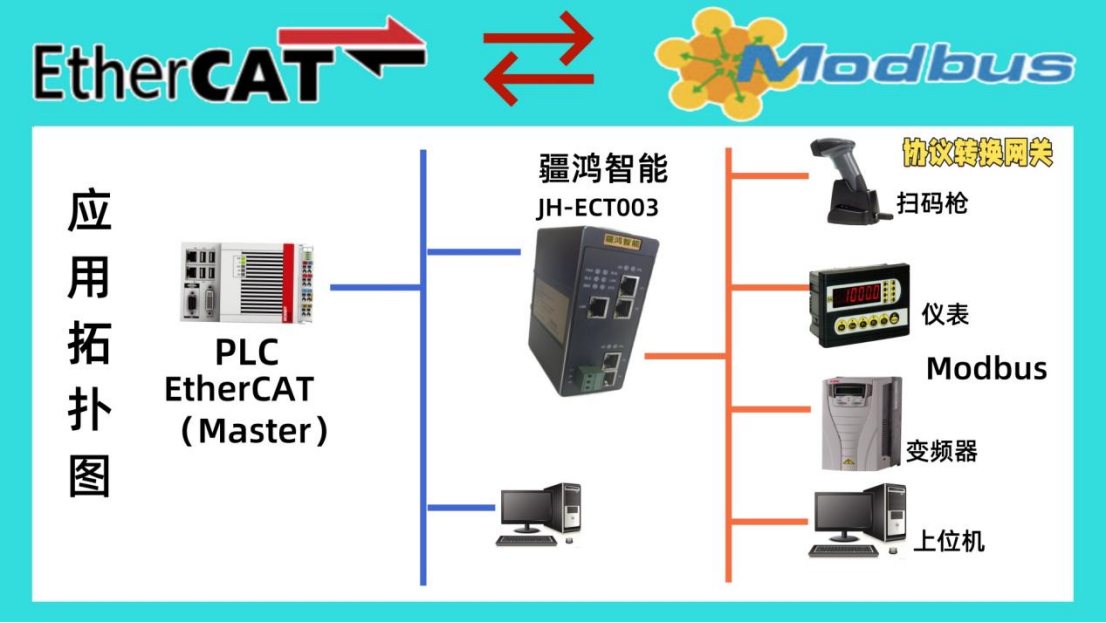

疆鸿智能JH-ECT003，自主研发的通讯网关，将为你解决以太网通讯难题。疆鸿智能JH-ECT003是一款EtherCAT主站功能的通讯网关，能够将EtherCAT网络和Modbus-TCP网络连接起来。它可以作为EtherCAT网络中的主站使用，同时也可以作为Modbus-TCP网络中的主站或从站使用。该通讯网关的研发团队经过多次试验和优化，确保了其稳定性和可靠性。在工业自动化领域，通讯协议的转换是一个常见的问题。有些设备可能使用EtherCAT协议，而另一些设备可能使用Modbus-TCP协议。如果想要将这些设备连接在一起，就需要使用通讯网关。而JH-ECT003通讯网关就能够解决这个问题。它既能够作为EtherCAT网络的主站，又能够作为Modbus-TCP网络的主站或从站，实现两种协议之间的转换。

ModBus TCP 模块参数设置步骤

创建 ModBus TCP 工程

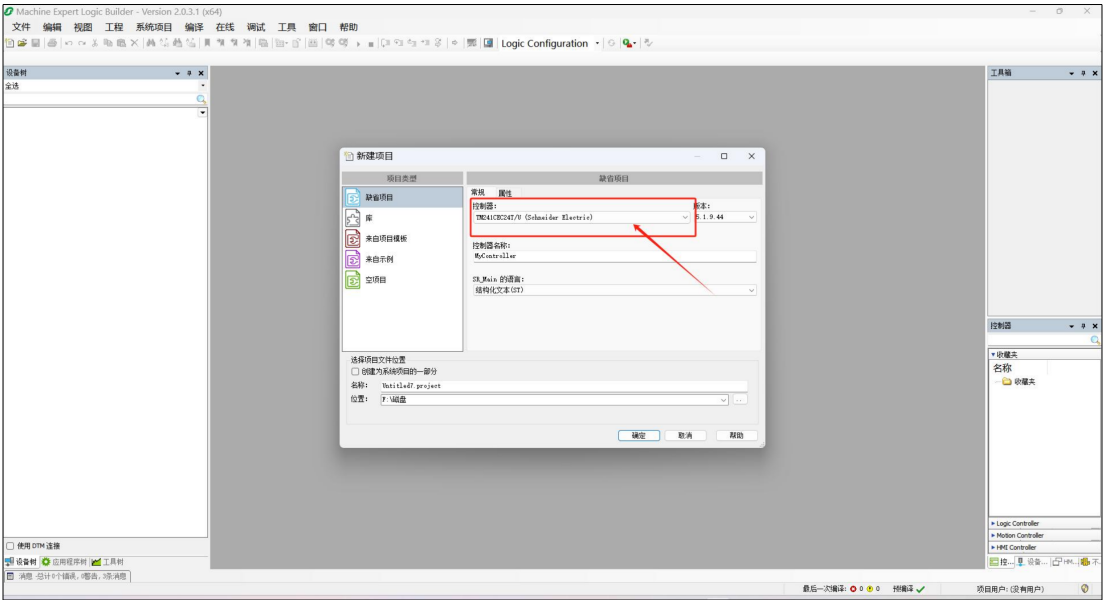

1. 打开 SoMachine，选择缺省项目，然后选择连接的控制器，进行创建，如下图所示：

设备组态

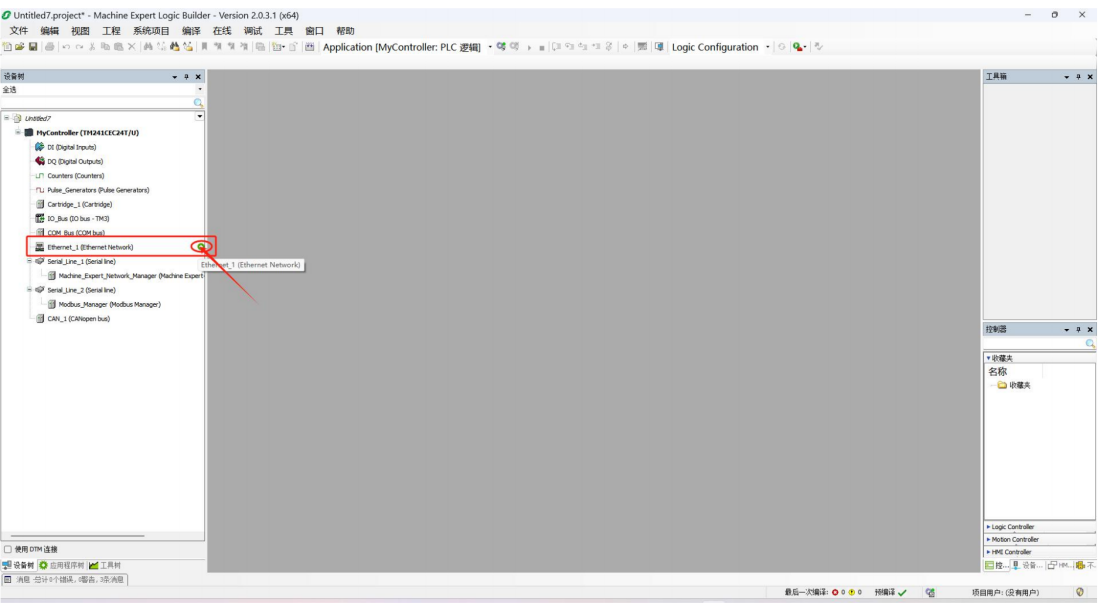

工程创建完成，如下图所示，然后选择左侧设备树 Ethernet 1 (Ethernet Network)选项，选择添

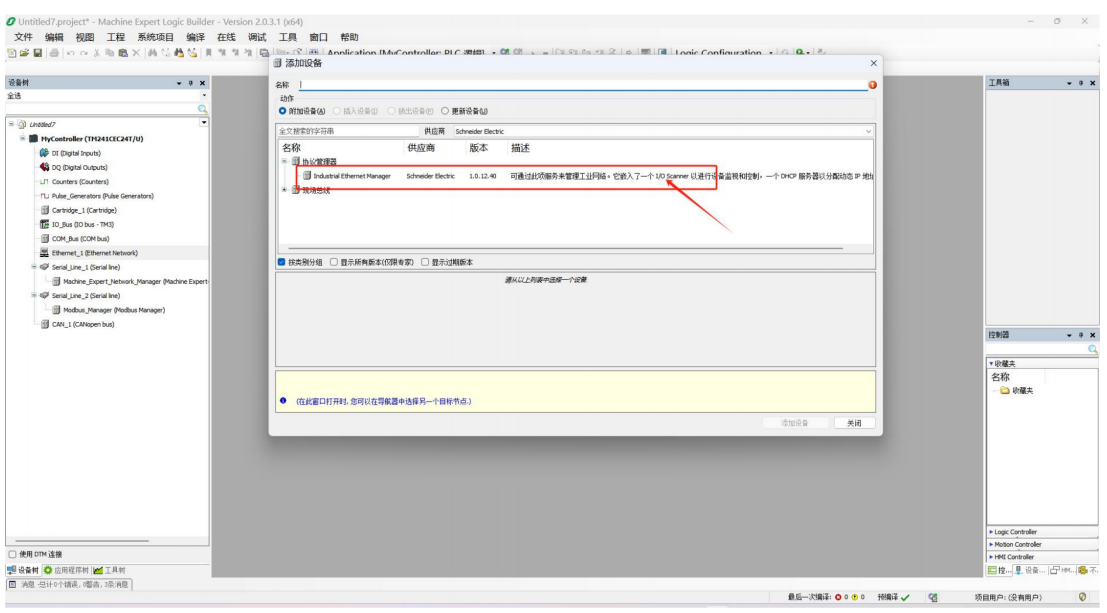

加-----协议管理器----- industilEthermet Menager，点击添加设备，如下图所示：

点击左侧设备树，选择刚才添加 IndustilEthermet Menager，右键 IndustilEthermet Menager，选

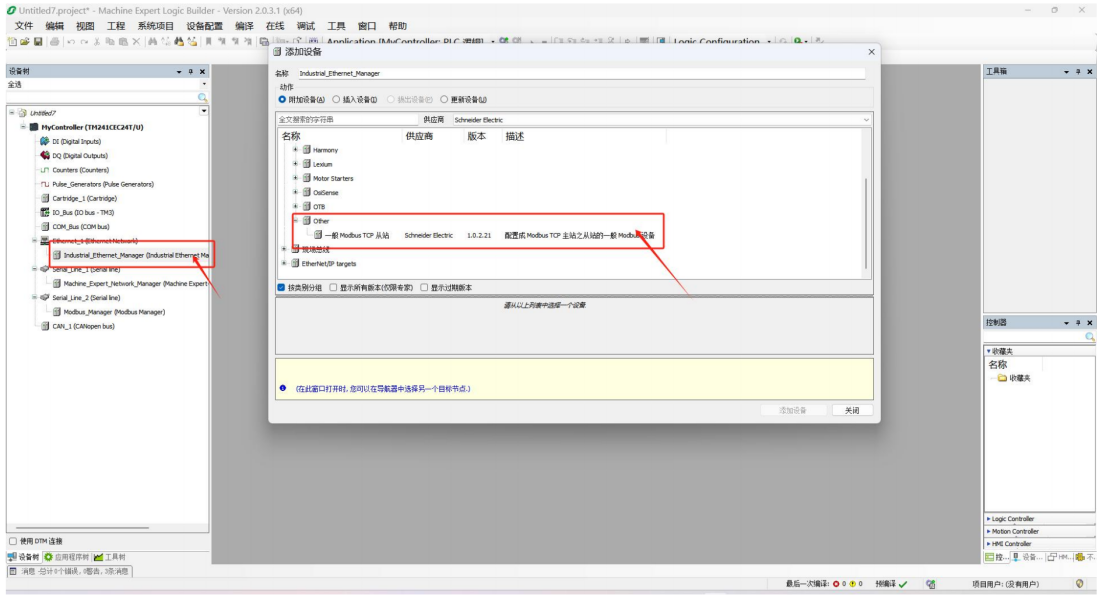

择添加设备，弹出窗口，选择 Other-----选择一般 TCP 从站，然后点击添加设备，如下图所示：

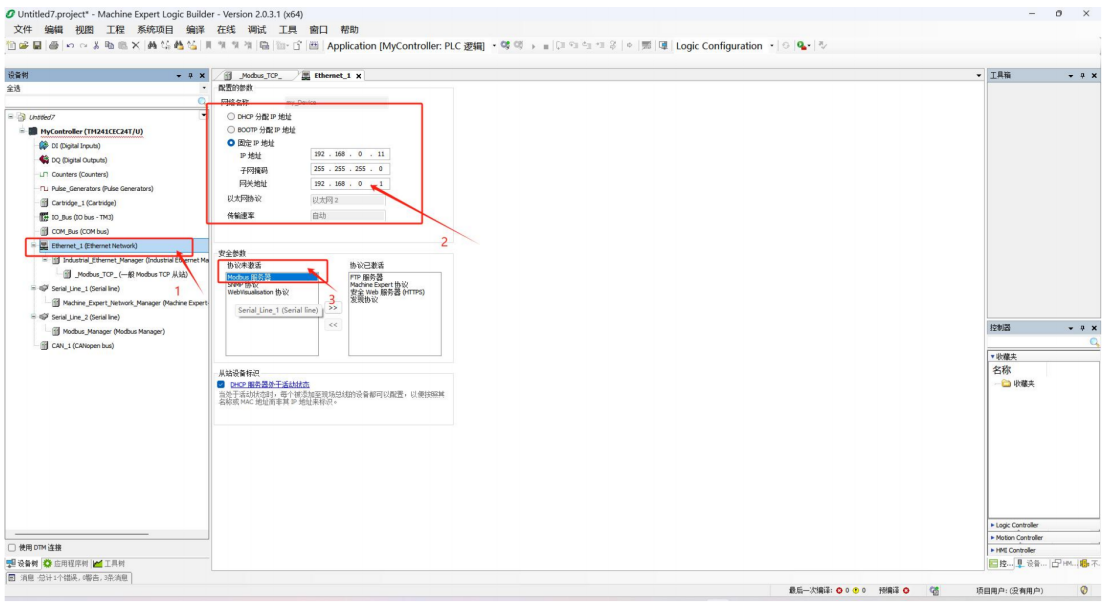

添加完成设备后，选择 Ethernet_1 (Ethernet Network)，配置 ModBus TCP 参数，配置主站 IP,子

网掩码，以及网关地址，然后将下方未激活协议 ModBUS 服务器添加进已激活协议中，如下图所示：

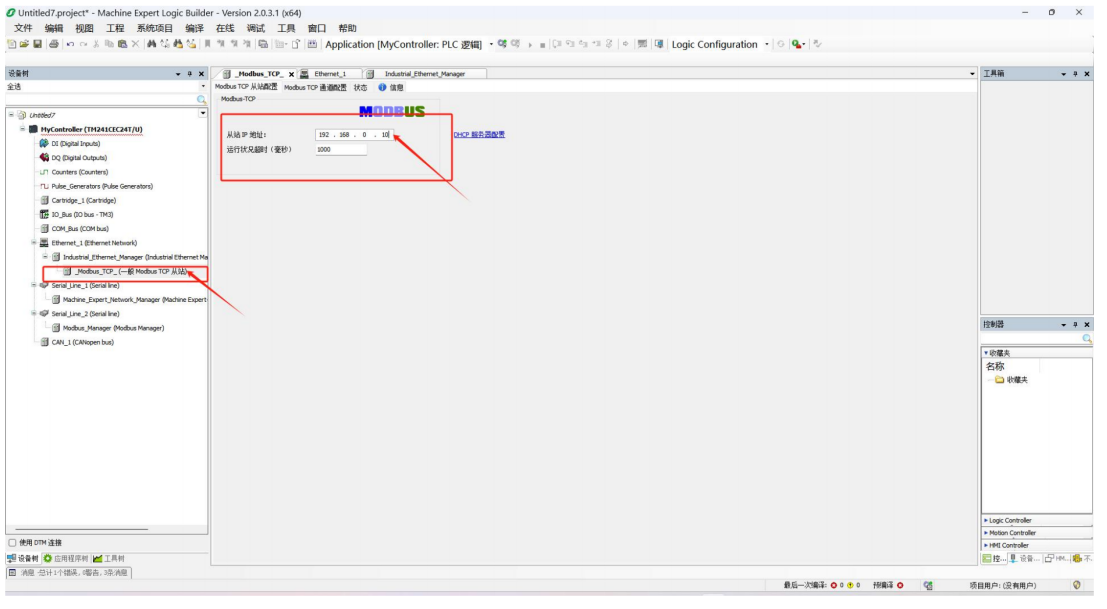

然后选择左侧设备树，所添加的 Modbus_TCP_(一般 Modbus TP 从站)，配置所连接的 TCP-

 IP 地址，如下图所示：

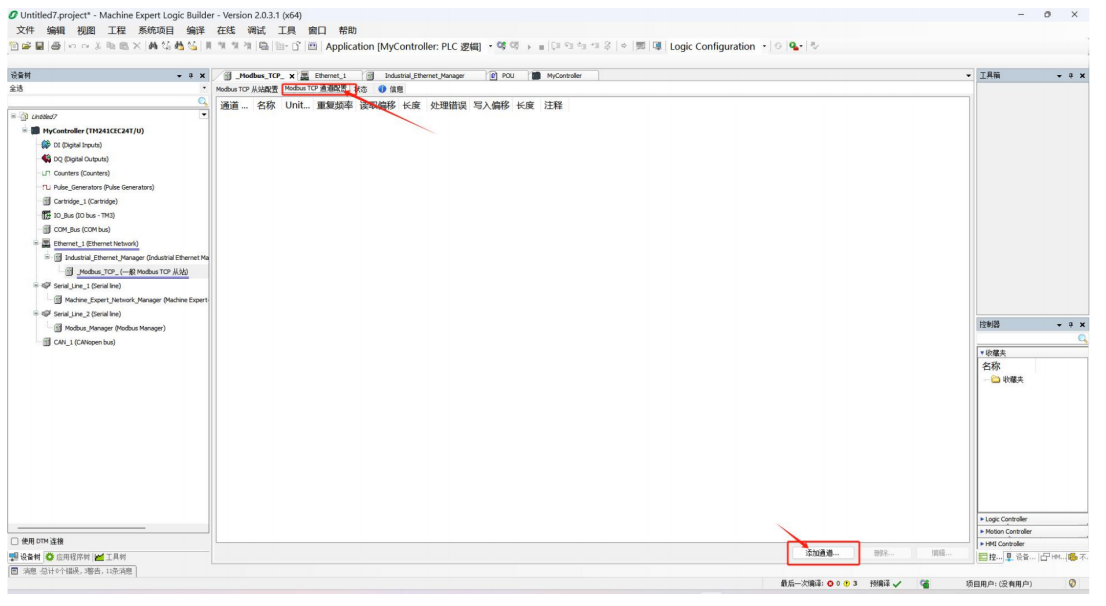

然后选择 Modbus_TCP_(一般 Modbus TP 从站)，选择 ModBus 通道配置，点击右下角添加通道，

如下图所示：

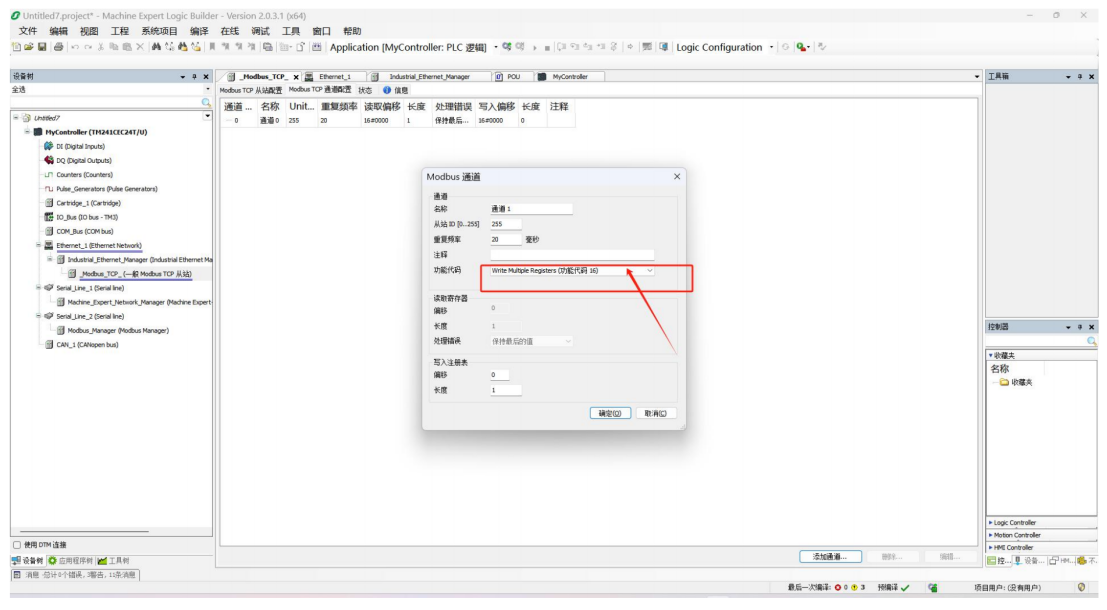

弹出如下窗口，配置通道参数：功能码，通道名称，以及从站 ID，点击确定，如下图所示：

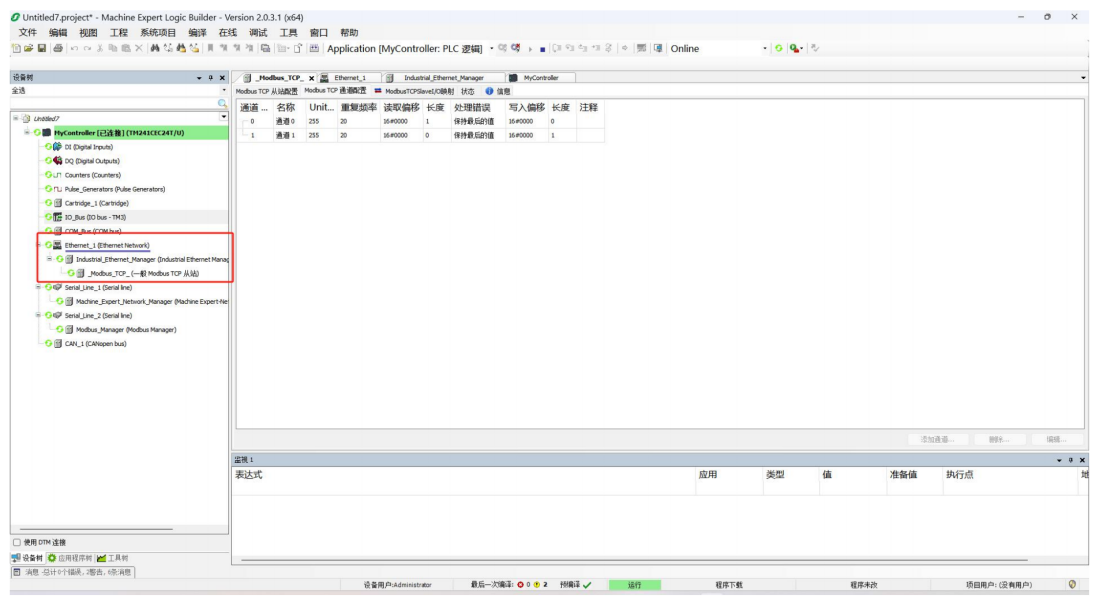

在线到 PLC 以后，左侧设备树，TCP 通讯无红色即 TCP 通讯成功，如下图所示：
