本文详细介绍了DHT11和DHT22温湿度传感器的区别，包括起始信号时长、数据传输细节以及代码实现。DHT11需要18ms的起始信号拉低时间，而DHT22只需1ms。在数据处理上，DHT22需要进行16bit精度的计算。在实际应用中，DHT22读取失败可能由于拉低时间不足1ms导致，建议延时2ms。文章还提供了相应的代码实现和调试建议。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

介绍

温湿度模块DHT11和DHT22小项目用得比较多，虽然二者均是1-wire协议，但是细节部分还是有所差异。1-wire协议我就不多介绍了，网上很详细。这里着重介绍二者使用的区别。

DHT11
DHT11

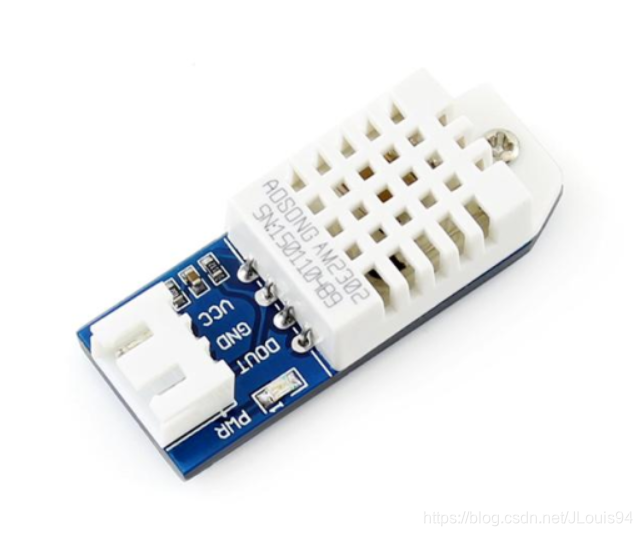

DHT22

在这里插入图片描述

DHT系列区别

DHT11和DHT22

芯片手册
提取：hgew

起始信号

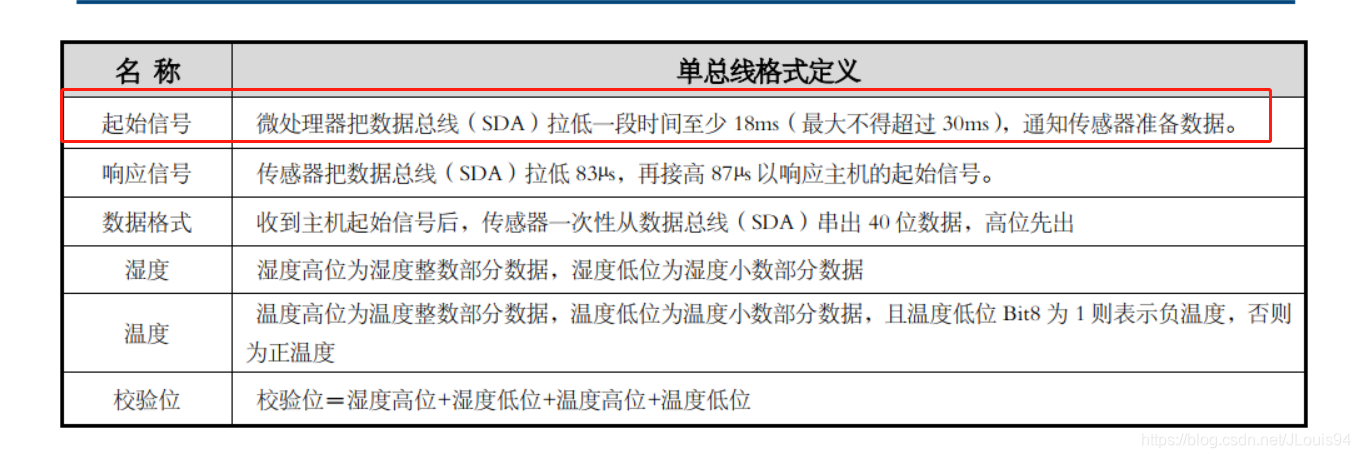

DHT11

在这里插入图片描述

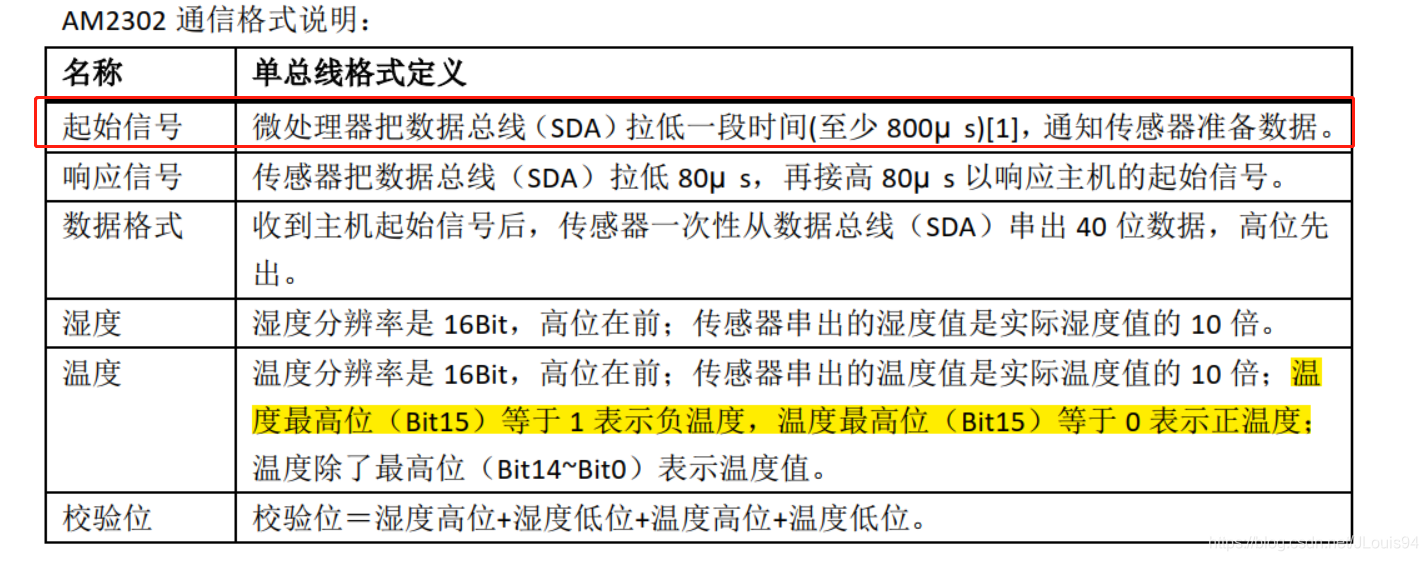

DHT22

在这里插入图片描述

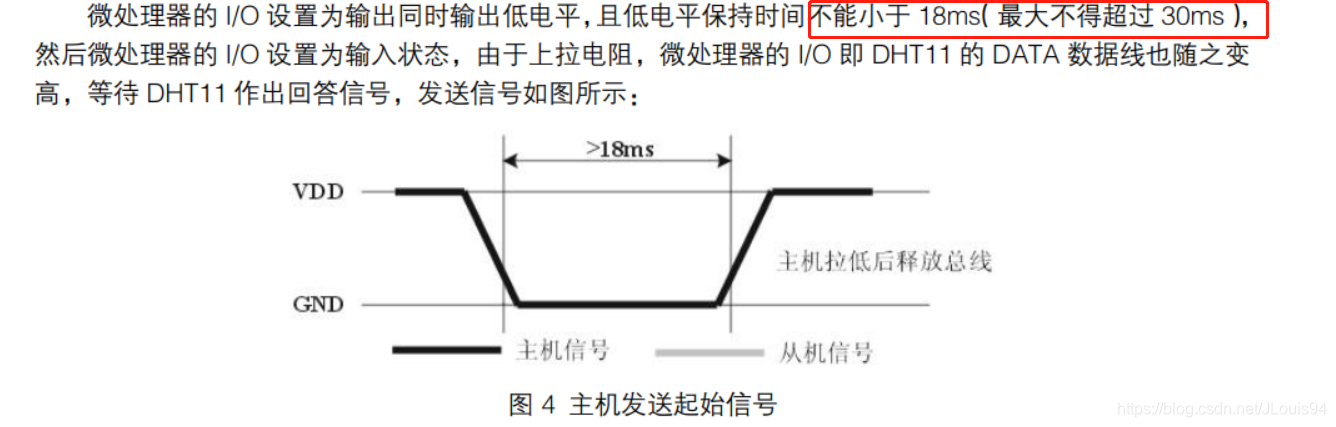

显然DHT11拉低要>18ms，而DHT22拉低只要>1ms就足够。

代码实现

/*
 * 一次完整的数据传输为40bit，高位先出
 * 8bit 湿度整数 + 8bit 湿度小数 + 8bit 温度整数 + 8bit 温度小数 + 8bit 校验和
 */
uint8_t DHT11_Read_TempAndHumidity(DHT11_Data_TypeDef *DHT11_Data)
{
	/*输出模式*/
	DHT11_Mode_Out_PP();
	/*主机拉低*/
	DHT11_Dout_0;

	/*延时18ms*/
	DHT11_DELAY_MS(18); //dht11
	//DHT11_DELAY_MS(2); //dht22

	/*总线拉高 主机延时30us*/
	DHT11_Dout_1;

	DHT11_DELAY_US(30);   //延时30us

	/*主机设为输入 判断从机响应信号*/
	DHT11_Mode_IPU();

	/*判断从机是否有低电平响应信号 如不响应则跳出，响应则向下运行*/
	if(DHT11_Dout_IN()==Bit_RESET)
	{
		/*轮询直到从机发出 的80us 低电平 响应信号结束*/
		while(DHT11_Dout_IN()==Bit_RESET);

		/*轮询直到从机发出的 80us 高电平 标置信号结束*/
		while(DHT11_Dout_IN()==Bit_SET);

		/*开始接收数据*/
		DHT11_Data->humi_int= DHT11_ReadByte();

		DHT11_Data->humi_deci= DHT11_ReadByte();

		DHT11_Data->temp_int= DHT11_ReadByte();

		DHT11_Data->temp_deci= DHT11_ReadByte();

		DHT11_Data->check_sum= DHT11_ReadByte();


		/*读取结束，引脚改为输出模式*/
		DHT11_Mode_Out_PP();
		/*主机拉高*/
		DHT11_Dout_1;

		/*检查读取的数据是否正确*/
		if(DHT11_Data->check_sum == DHT11_Data->humi_int + DHT11_Data->humi_deci + DHT11_Data->temp_int+ DHT11_Data->temp_deci)
			return SUCCESS;
		else
			return ERROR;
	}

	else
		return ERROR;

}

13行 DHT11_DELAY_MS(18); 14行 DHT11_DELAY_MS(2); //DHT11时，延时18ms；DHT22时，延时1ms（建议2ms，经测试1ms有可能读取失败）

数据处理

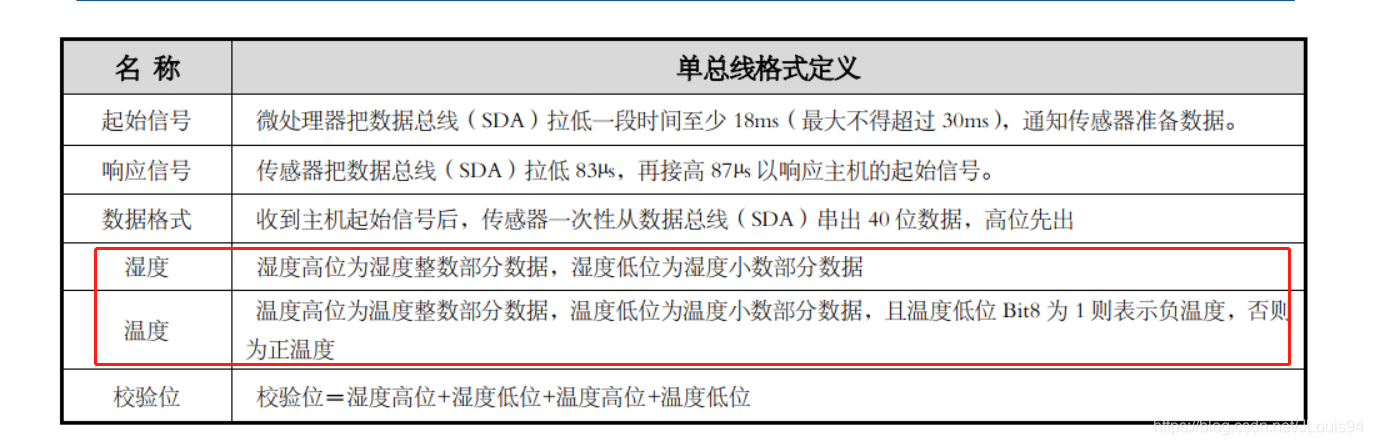

DHT11

在这里插入图片描述

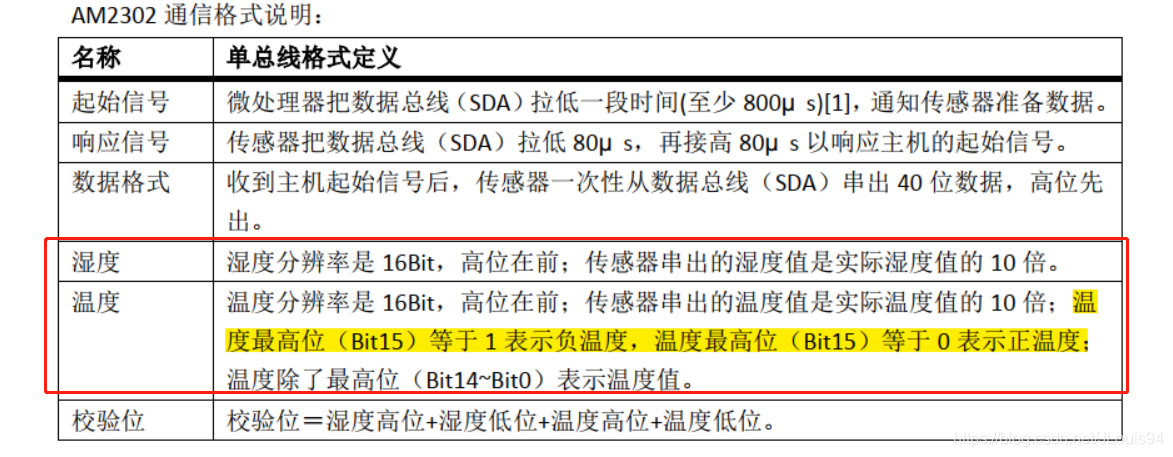

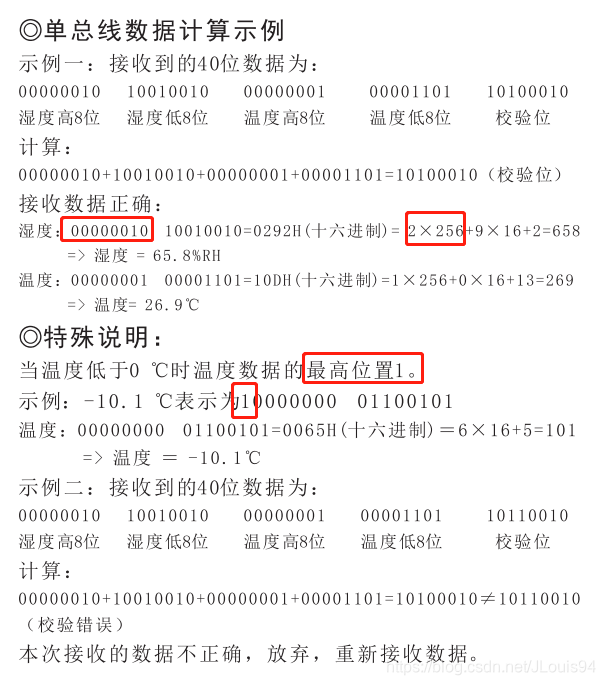

DHT22

在这里插入图片描述

代码实现

/*
 * 一次完整的数据传输为40bit，高位先出
 * 8bit 湿度整数 + 8bit 湿度小数 + 8bit 温度整数 + 8bit 温度小数 + 8bit 校验和
 */
uint8_t DHT11_Read_TempAndHumidity(DHT11_Data_TypeDef *DHT11_Data)
{
	uint32_t humi=0;
	uint32_t temp =0;

	/*输出模式*/
	DHT11_Mode_Out_PP();
	/*主机拉低*/
	DHT11_Dout_0;
	/*延时2ms*/
	DHT11_DELAY_MS(2);

	/*总线拉高 主机延时30us*/
	DHT11_Dout_1;

	DHT11_DELAY_US(30);   //延时30us

	/*主机设为输入 判断从机响应信号*/
	DHT11_Mode_IPU();

	/*判断从机是否有低电平响应信号 如不响应则跳出，响应则向下运行*/
	if(DHT11_Dout_IN()==Bit_RESET)
	{
		/*轮询直到从机发出 的80us 低电平 响应信号结束*/
		while(DHT11_Dout_IN()==Bit_RESET);

		/*轮询直到从机发出的 80us 高电平 标置信号结束*/
		while(DHT11_Dout_IN()==Bit_SET);

		/*开始接收数据，需要修改的计算方式跟dht11不同*/
		DHT11_Data->humi_int= DHT11_ReadByte();

		DHT11_Data->humi_deci= DHT11_ReadByte();

		DHT11_Data->temp_int= DHT11_ReadByte();

		DHT11_Data->temp_deci= DHT11_ReadByte();

		DHT11_Data->check_sum= DHT11_ReadByte();


		/*读取结束，引脚改为输出模式*/
		DHT11_Mode_Out_PP();
		/*主机拉高*/
		DHT11_Dout_1;

		/*检查读取的数据是否正确*/
		if(DHT11_Data->check_sum == DHT11_Data->humi_int + DHT11_Data->humi_deci + DHT11_Data->temp_int+ DHT11_Data->temp_deci)
		{	/*----------------------------------数据处理-----------------------*/
			/*----------------DHT22温湿度16bit精度，故需要分高低字节计算，且需要uint32_t变量装载---------------------*/
			/*-----------------------------湿度和温度的高八位需要乘以256再加上低八位---------------------------------*/
			humi = DHT11_Data->humi_int *256 + DHT11_Data->humi_deci;
			temp = DHT11_Data->temp_int *256 + DHT11_Data->temp_deci;


			DHT11_Data->humi_int = (uint8_t)(humi*0.1);
			DHT11_Data->humi_deci = humi%10;

			DHT11_Data->temp_int = (uint8_t)(temp*0.1);
			DHT11_Data->humi_deci = temp%10;

			return SUCCESS;
		}
		else
			return ERROR;
	}

	else
		return ERROR;

}
