Android-ButterKnife不能注解RatingBar（含ButterKnife部分原理以及View传递机制）

继续把之前的安卓外包的一些东西写出来。

文章结构：（1）RatingBar基本使用（自定义样式）；（2）ButterKnife不能注解RatingBar以及在项目解决的方式；（3）ButterKnife原理以及View机制原理

---

一、RatingBar基本使用（自定义样式）：

（1）一个style样式：

    <style name="roomRatingBar" parent="@android:style/Widget.RatingBar">
        <item name="android:progressDrawable">@drawable/room_rating_bar</item>
        <item name="android:minHeight">24dip</item>
        <item name="android:maxHeight">24dip</item>
    </style>

（2）一个drawable资源：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
<!-- 第一张图是设置未选中，第二张图是设置半个星星，第三张图则是设置为整个星星。也就是说我们要自己去找三张这样的图咯-->
    <item android:id="@android:id/background" android:drawable="@drawable/rating_small_empty" />
    <item android:id="@android:id/secondaryProgress" android:drawable="@drawable/rating_small_half" />
    <item android:id="@android:id/progress" android:drawable="@drawable/rating_small_full" />
</layer-list>

（3）调用：

                <RatingBar
                android:id="@+id/ratingBar"
                style="@style/roomRatingBar"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginLeft="8dp"
                android:layout_marginTop="9dp"
                android:isIndicator="true" />

剩下的就是最基本无聊的 findViewById() 和 setOnClickListener() 等代码了。（非butterknife方式）

---

二、ButterKnife不能注解RatingBar以及在项目解决的方式：（DEMO见下面给出的源码）

//如果像平常这样使用butterknife去注解它，它是构造不了视图的，进而渲染不了，出异常。
@BindView(R.id.retingbar)
    RatingBar retingbar;

解决的方式：使用以下方式去初始化它：

一会会讲解此原理

LayoutInflater layoutInflater = LayoutInflater.from(getActivity());
        View view = layoutInflater.inflate(R.layout.fragment_ability, null);
        ratingBar = (RatingBar) view.findViewById(R.id.ratingBar);

---

三、ButterKnife原理以及View机制原理

遇深坑就了解机制和看源码：

ButterKnife 用了Java Annotation Processing技术，就是在Java代码编译成Java字节码的时候就已经处理了 @Bind 、 @OnClick （ButterKnife还支持很多其他的注解）这些注解了。

也就是自定义注解嘛。资料如下：（其实还是javase的内容）

Java Custom Annotations

Java Annotations

根据资料，自定义注解我们需要知道两个基础的元注解@Retention 和 @Target.

ButterKnife 工作流程：参考ButterKnife框架原理，感谢那位博主。

1.明确一个：ButterKnife 中所有的注解都使用 Retention 为 CLASS 保留。

2.当你编译你的Android工程时，ButterKnife工程中 ButterKnifeProcessor 类的 process() 方法会执行以下操作：

开始它会扫描Java代码中所有的ButterKnife注解 @Bind 、 @OnClick 、 @OnItemClicked 等

当它发现一个类中含有任何一个注解时， ButterKnifeProcessor 会帮你生成一个Java类，名字类似 $$ViewBinder ，这个新生成的类实现了 ViewBinder 接口

这个 ViewBinder 类中包含了所有对应的代码，比如 @Bind 注解对应 findViewById() , @OnClick 对应了 view.setOnClickListener() 等等

最后当Activity启动 ButterKnife.bind(this) 执行时，ButterKnife会去加载对应的 ViewBinder 类调用它们的 bind() 方法。

//每个控件的初始化大致生成这样的代码：
public class ExampleActivity$$ViewBinder<T extends
        io.bxbxbai.samples.ui.ExampleActivity> implements ViewBinder<T> {

     @Override public void bind(final Finder finder, final T target, Object source) {
          View view;
          view = finder.findRequiredView(source, 21313618, “field ‘user’”);
          target.username = finder.castView(view, 21313618, “field ‘user’”);
          view = finder.findRequiredView(source, 21313618, “field ‘pass’”);
          target.password = finder.castView(view, 21313618, “field ‘pass’”);
          view = finder.findRequiredView(source, 21313618, “field ‘submit’ and method ‘submit’”);
          view.setOnClickListener(
            new butterknife.internal.DebouncingOnClickListener() {
               @Override public void doClick(android.view.View p0) {
      target.submit();
           }
        });
      }

     @Override public void reset(T target) {
           target.username = null;
           target.password = null;
     }
}

（3）然后，执行 bind 方法时，我们会调用 ButterKnife.bind(this)

activity调用：

@Nullable
    @Override
    public View onCreateView(LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
    //第一个参数就是要加载的布局id，第二个参数是指给该布局的外部再嵌套一层父布局，如果不需要就直接传null。这样就成功成功创建了一个布局的实例
    //一会讲解此原理
        View view = inflater.inflate(getLayoutId(), container, false);
        ButterKnife.bind(this, view);//传一个上下文，以及取出来的父view
        return view;
    }

源码：

//参数传至此
@NonNull @UiThread
  public static Unbinder bind(@NonNull Object target, @NonNull View source) {
    return createBinding(target, source);
  }

private static Unbinder createBinding(@NonNull Object target, @NonNull View source) {
//先拿到那个上下文
    Class<?> targetClass = target.getClass();
    if (debug) Log.d(TAG, "Looking up binding for " + targetClass.getName());
     // 再拿到上下文所包含的那个视图构造器
    Constructor<? extends Unbinder> constructor = findBindingConstructorForClass(targetClass);

    if (constructor == null) {
      return Unbinder.EMPTY;
    }

    //noinspection TryWithIdenticalCatches Resolves to API 19+ only type.
    try {
    //传递给视图构造器去渲染绘制
      return constructor.newInstance(target, source);
    } catch (IllegalAccessException e) {
      throw new RuntimeException("Unable to invoke " + constructor, e);
    } catch (InstantiationException e) {
      throw new RuntimeException("Unable to invoke " + constructor, e);
    } catch (InvocationTargetException e) {
      Throwable cause = e.getCause();
      if (cause instanceof RuntimeException) {
        throw (RuntimeException) cause;
      }
      if (cause instanceof Error) {
        throw (Error) cause;
      }
      throw new RuntimeException("Unable to create binding instance.", cause);
    }
  }

（4）正式加载以及注入

ButterKnife会加载$$ViewBinder.java 类

然后调用 ViewBinder 的 bind 方法，动态注入 该activity类中所有的View属性和

如果Activity中有 @OnClick 注解的方法，ButterKnife会在 ViewBinder 类中给View设置onClickListener，并且将 @OnClick 注解的方法传入其中

注意：

@Bind 、 @OnClick 等注解标注的属性或方法必须是public或protected的，因为ButterKnife是通过 得到上下文跟view然后它预编译的一个类 来注入View的。

为什么要这样呢？有些注入框架比如roboguice你是可以把View设置成private的，答案就是 性能 。如果你把View设置成private，那么框架必须通过反射来注入View，不管现在手机的CPU处理器变得多快，如果有些操作会影响性能，那么是肯定要避免的，这就是ButterKnife与其他注入框架的不同。

---

接下来，我们来认识下inflate机制：

不过在此之前，我们先理解下android界面架构层，也就是先来讲下view机制：

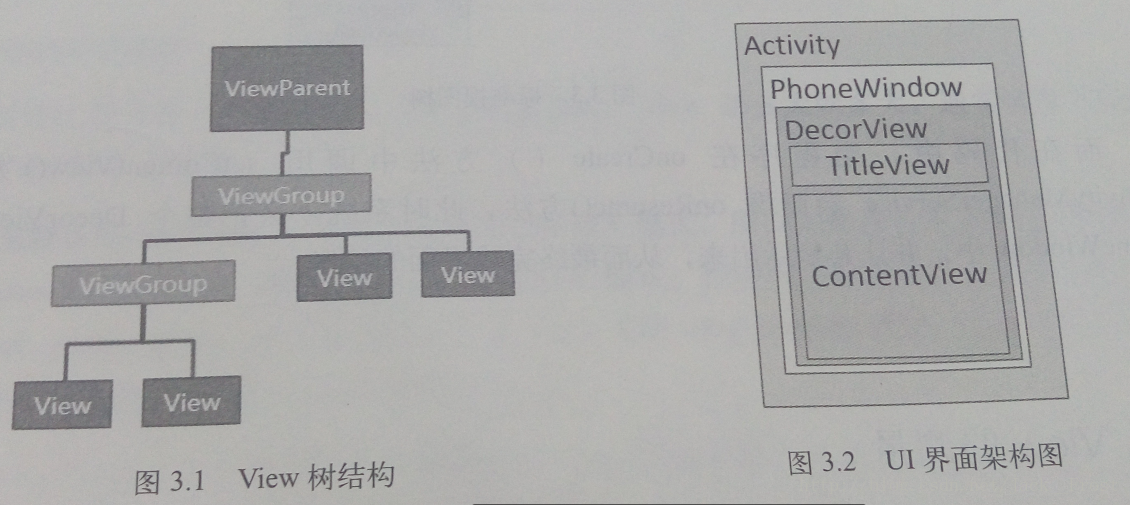

Android的控件氛围两类：ViewGroup和View控件。ViewGroup控件作为父控件可包含多个View，并管理包含的View控件。通过ViewGroup，我们可以清晰地知道我们的view继承树。

上层控件负责下层子控件的测量和绘制，并传递交互事件。通常在Activity中使用的findViewById()方法买就是在控件树中以树的深度优先遍历来查找对应元素。在每棵控件树的顶部，都有一个ViewParent对象，就是整棵树的控制核心，所有的交互管理事件都交由它来同意调度和分配，从而实现对整个视图进行整体控制。

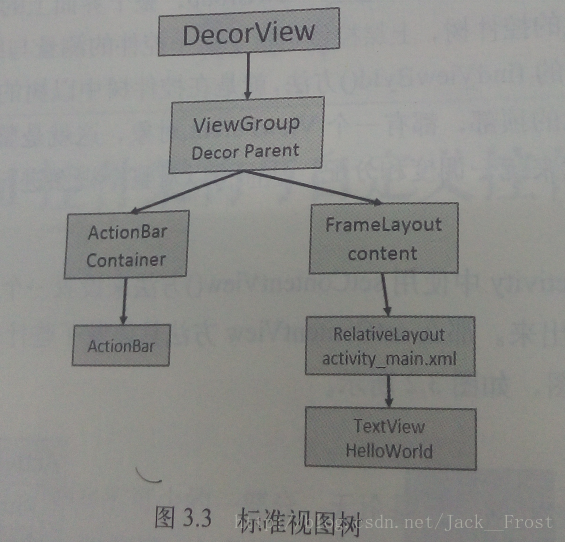

每个Activity都包含一个window对象，在android中window对象通常由phonewindow来实现，将一个DecorView设置为整个应用窗口的根View。DecorView作为窗口界面的顶层视图，封装了一些窗口的操作通用方法（比如获取屏幕宽度和高度）。DrcorView将要显示的具体内容呈现在PhoneWindow上，这里面的所有View的监听时间，都通过WindowManagerService来进行接收，并通过Activity对象来回调相应的onClickListener。

在显示上，它DrcorView将屏幕屏幕分成两部分，一个是TitleView，另一个是ContentView。

ContentView一个ID是content的Framelayout。

在群英传中有个问题，我觉得解析的不够清晰。–为什么调用requestWindowFeature()方法一定要在调用setContentView()方法之前才可以生效的原因。

原因：

1. 明确setContentView()方法。调用此方法后，ActivityManagerService会回调onResume()方法，这是系统会把整个DecorView添加到PhoneWindow中，并其显示，绘制出界面。

也就是说，此方法调用后会立刻通知 Service去测量视图绘制视图。

2.requestWindowFeature()方法是把标题栏去掉，也就是把TitleView给去掉，也就是要通知给ActivityManagerService告诉它不要测量绘制titleview

如果requestWindowFeature方法在setContentView方法后调用，那么requestWindowFeature将没有机会告诉ActivityManagerService不要去测量绘制titleview，但它确实把这个requestWindowFeature事件强行加入到处理队列而又不能处理，所以会报错！！

---

好，我们继续了解inflate机制：

先读下源码：有四种的，不过我只讲下面这种，因为多是调用此方法，最终把结果返回给LayoutInflater构建视图。不过我会推荐一些文章给大家。

//返回值View:返回的值是View指向的根节点。
/*
    第一个参数resource。也就说根据其他几个方法传进来的xml布局文件在这里会被用传进来的parser进行解析
    第二个参数root：表示根结点，它的作用主要取决于第三个参数
    第三个参数attachToRoot：表示是否将转换后的VIEW直接添加在根结点上，如果是TRUE，那么在转换出来VIEW之后，内部直接会调用root.addView()来将其添加到root结点上，然后返回根结点，当然是我们传进去的ROOT结点。如果设为FALSE，那只会将XML布局转换成对应的VIEW，不会将其添加的我们传进去的root结点上。
*/

/*
    1. 如果root为null，attachToRoot将失去作用，设置任何值都没有意义。
    2. 如果root不为null，attachToRoot设为true，则会给加载的布局文件的指定一个父布局，即root。
    3. 如果root不为null，attachToRoot设为false，则会将布局文件最外层的所有layout属性进行设置，当该view被添加到父view当中时，这些layout属性会自动生效。
    4. 在不设置attachToRoot参数的情况下，如果root不为null，attachToRoot参数默认为true。
*/
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot) {
        final Resources res = getContext().getResources();
        if (DEBUG) {
            Log.d(TAG, "INFLATING from resource: \"" + res.getResourceName(resource) + "\" ("
                    + Integer.toHexString(resource) + ")");
        }

        final XmlResourceParser parser = res.getLayout(resource);
        try {
            return inflate(parser, root, attachToRoot);
        } finally {
            parser.close();
        }
    }

所以说，为什么上面，我们初始化RatingBar采用了那种方式呢？？

LayoutInflater中的处理是：createViewFromTag()是用于根据节点名来创建View对象的。确实如此，在createViewFromTag()方法的内部又会去调用createView()方法，然后使用反射的方式创建出View的实例并返回。

最终：同样是createViewFromTag()方法来创建View的实例，然后还会在第24行递归调用rInflate()方法来查找这个View下的子元素，每次递归完成后则将这个View添加到父布局当中。

这样的话，把整个布局文件都解析完成后就形成了一个完整的DOM结构，最终会把最顶层的根布局返回，至此inflate()过程全部结束。

补充：郭霖大大有讲过这个inflate机制的：郭霖大大inflate机制

---

源码下载：Android-多列表的项目Rxjava+Rtrofit+Recyclerview+Glide+Adapter封装

好了，Android-ButterKnife不能注解RatingBar（含ButterKnife部分原理以及View传递机制）讲完了。本博客是这个系列的第三篇，所以讲得一些细节坑。另外，这个系列还有一些我在外包项目过程中做的优化，以及一些发布签名等等技巧，我会尽快出完给大家，分享经验给大家。欢迎在下面指出错误，共同学习！！你的点赞是对我最好的支持！！
