PKPM结构设计软件案例教学

PKPM结构设计软件案例教学

题目

打开软件，新建项目

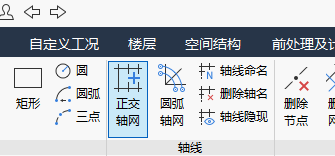

绘制轴网

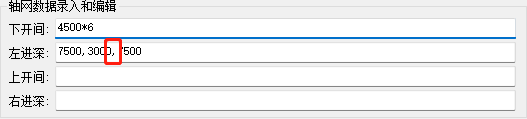

注意逗号为英文逗号

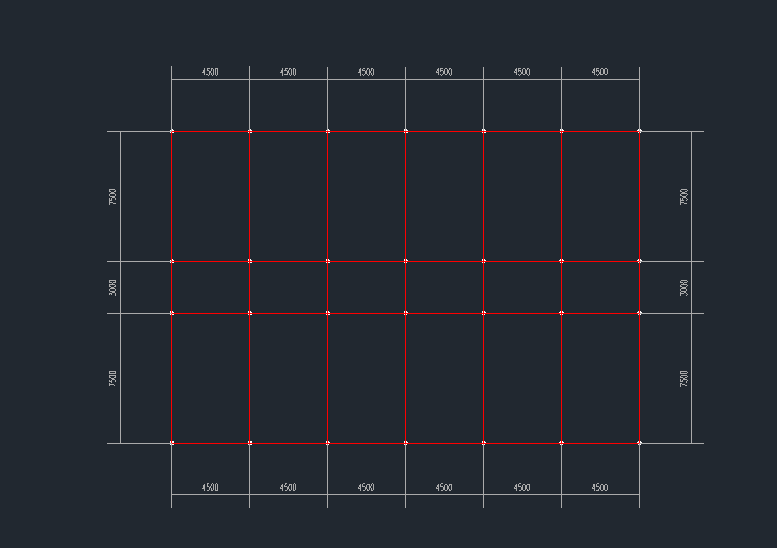

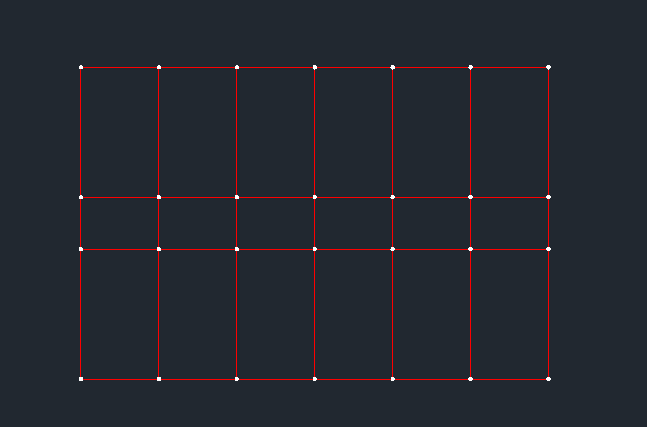

结果如下

进行轴线命名（该操作不影响后续计算以及建模，仅影响最后施工图纸导出）

结果如下

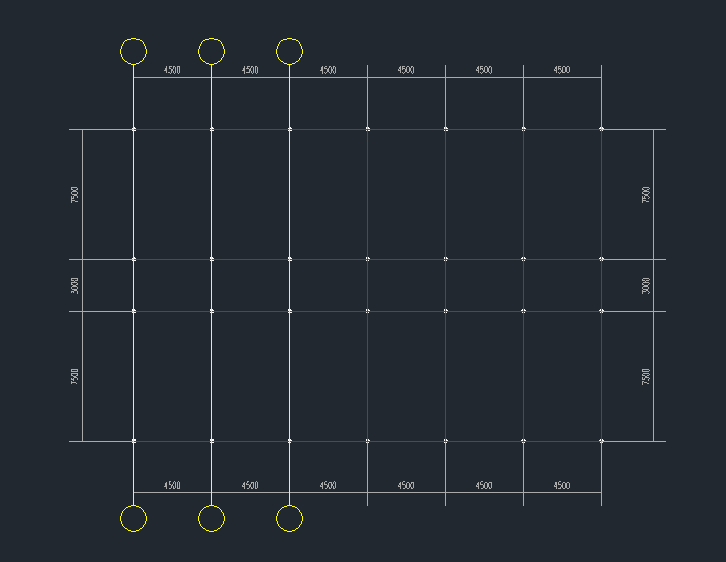

标注轴号，点击tap键，成批输入轴号，并去掉不标的轴线

点击Esc键，输入起始轴号

用同样的方法对其他轴线进行标注

1/3符号标注

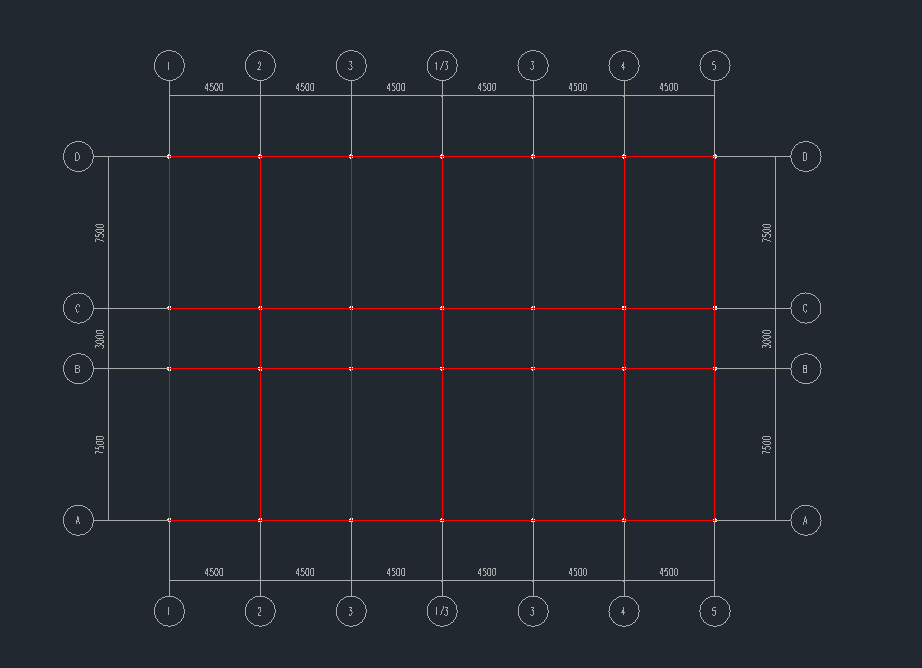

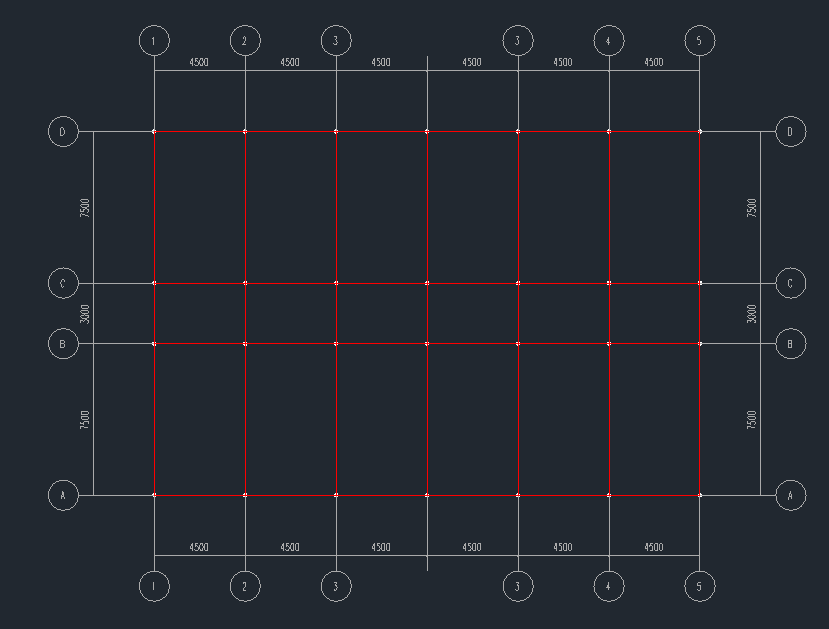

结果如下

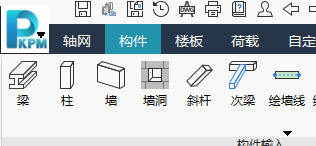

绘制构件，梁，柱等，点击构件

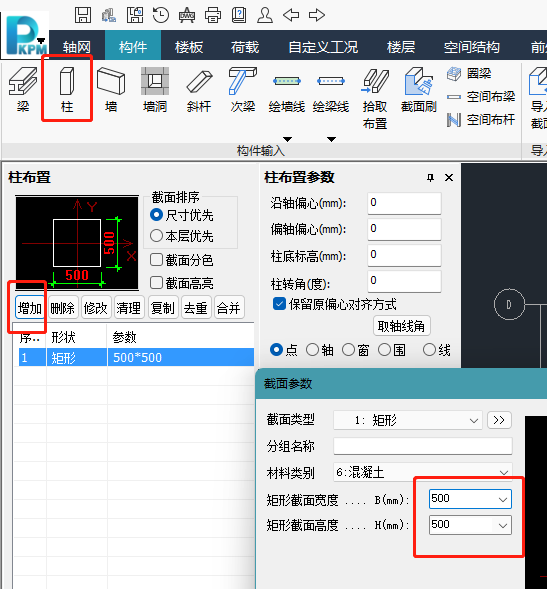

柱，添加规定尺寸类型的柱子

结果如下

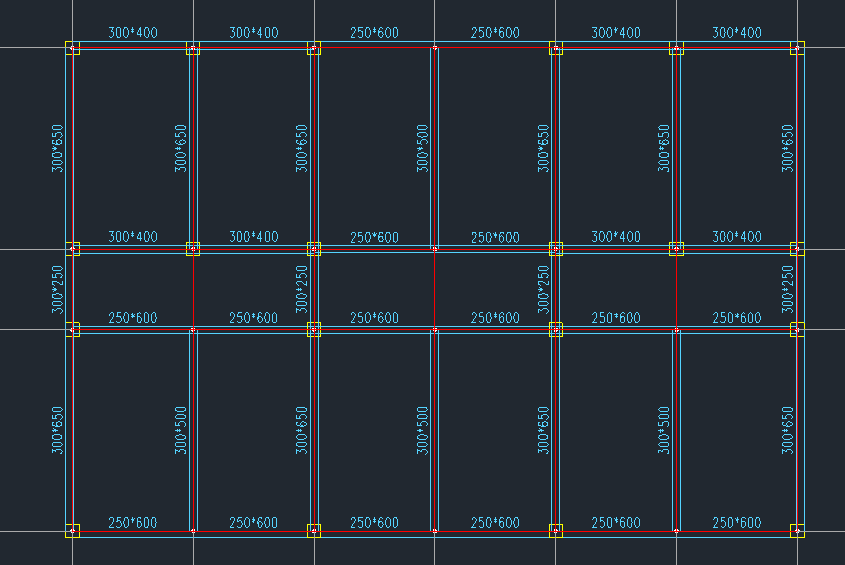

梁布置，梁布置应考虑主梁次梁高度的影响，该参数由梁跨确定。一般来说主梁高度取跨度1/12，次梁高度取跨度1/15进行计算。（两个柱子之间算一跨，如果没有特殊要求，一般50进制）

修改楼层基本参数（按照规范）

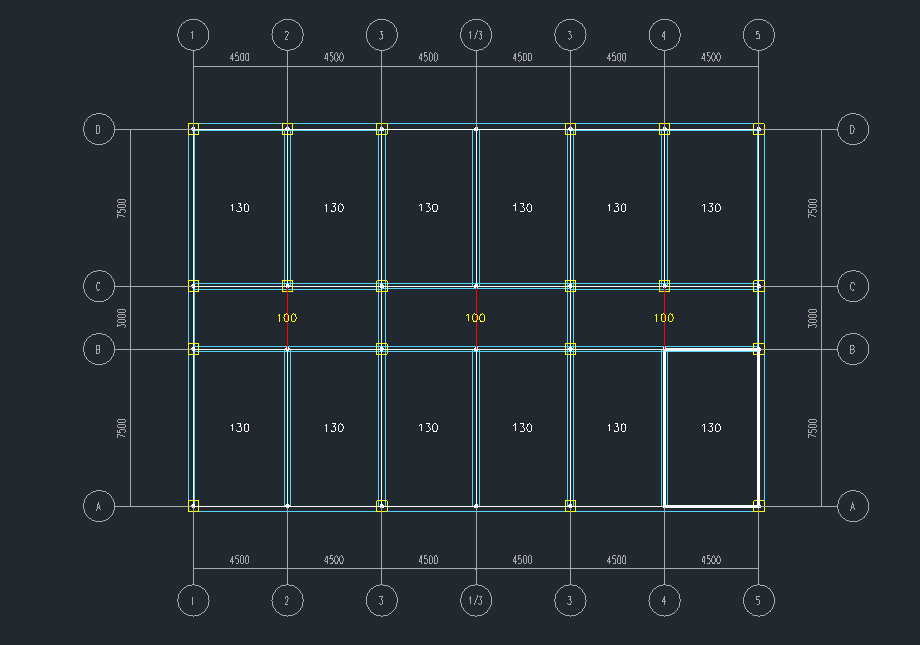

生成楼板

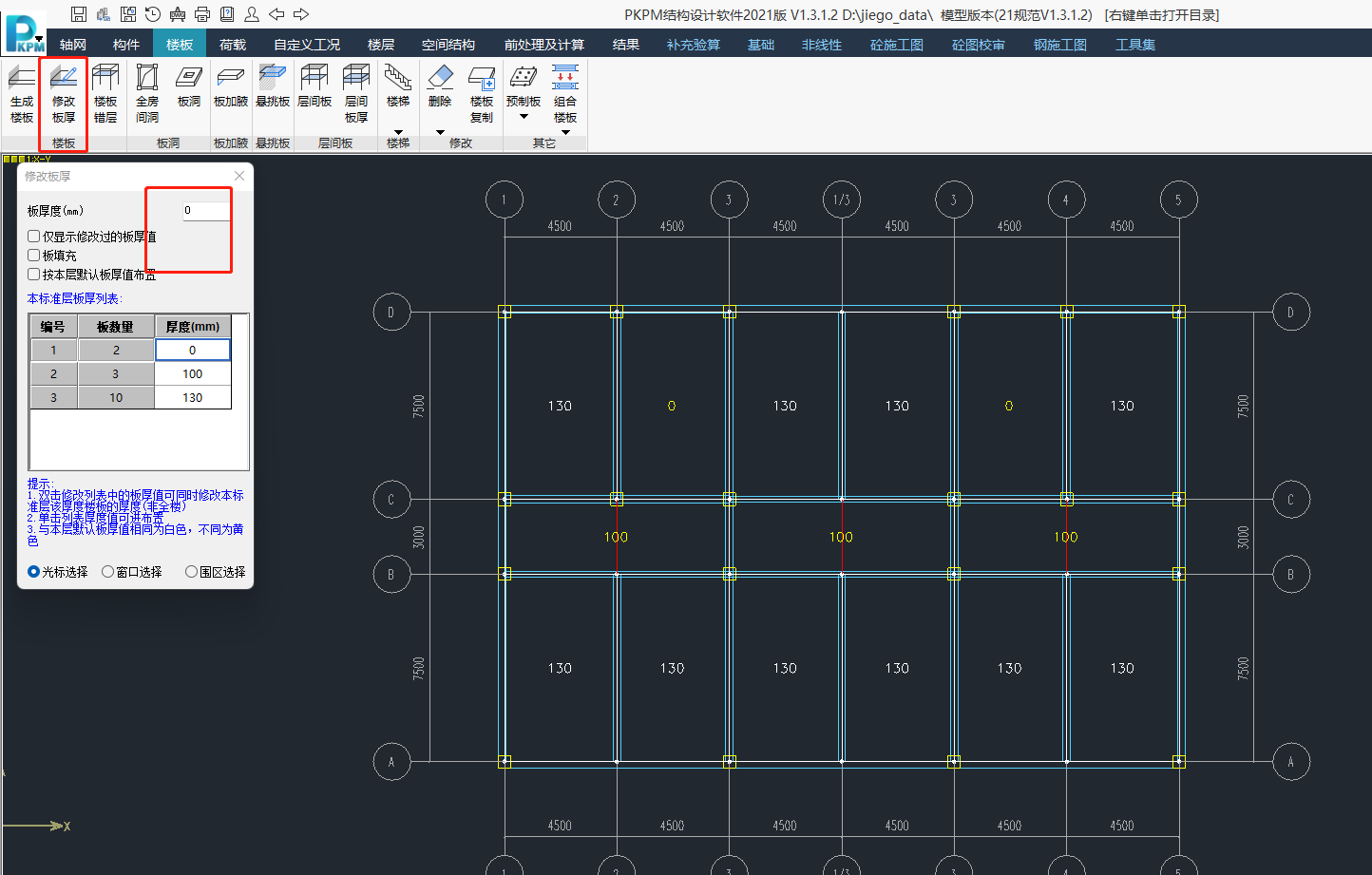

楼梯板厚修改为100，楼梯间板厚为0

布置荷载

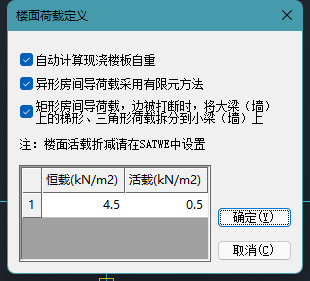

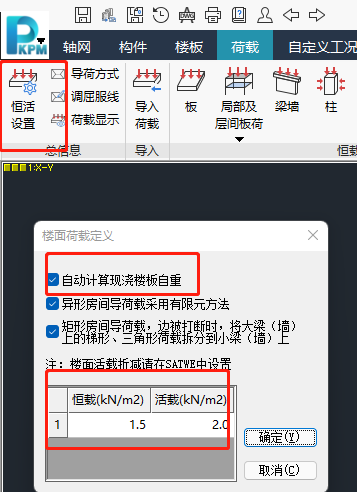

设置恒荷载和活荷载，勾选第一个选项以后就不考虑楼板自重，即只考虑面层做法如瓷砖等等

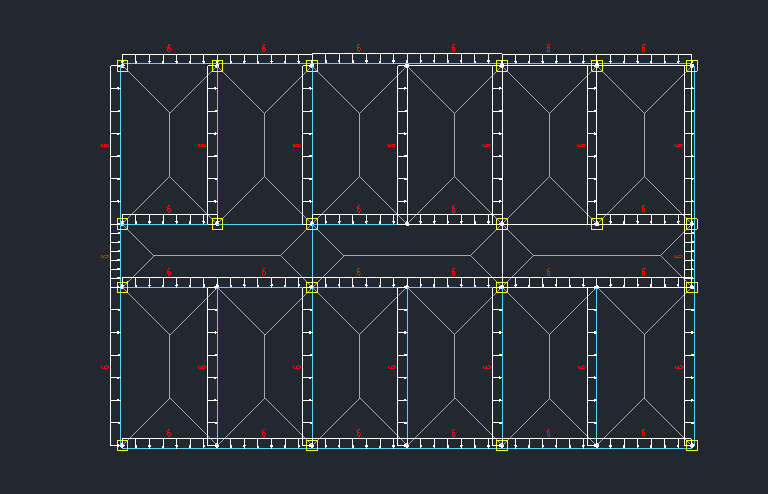

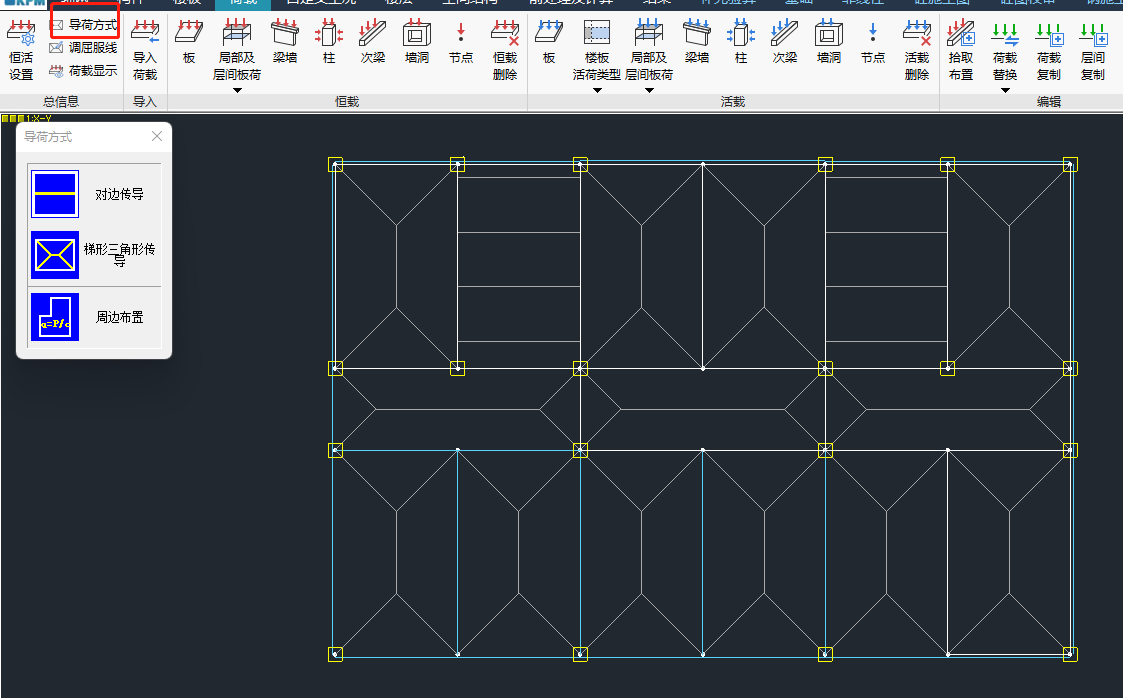

导荷方式，楼梯间改为对边传导

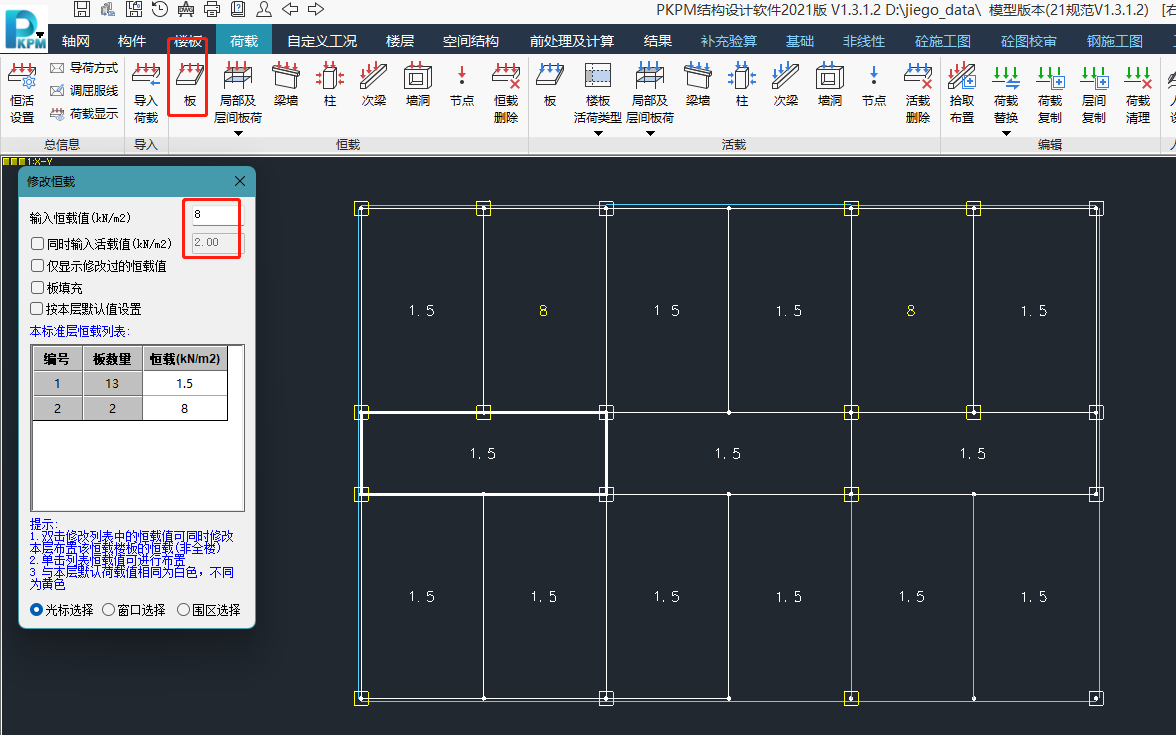

修改板的恒荷载，由于楼梯间板厚度为0，这里设为8

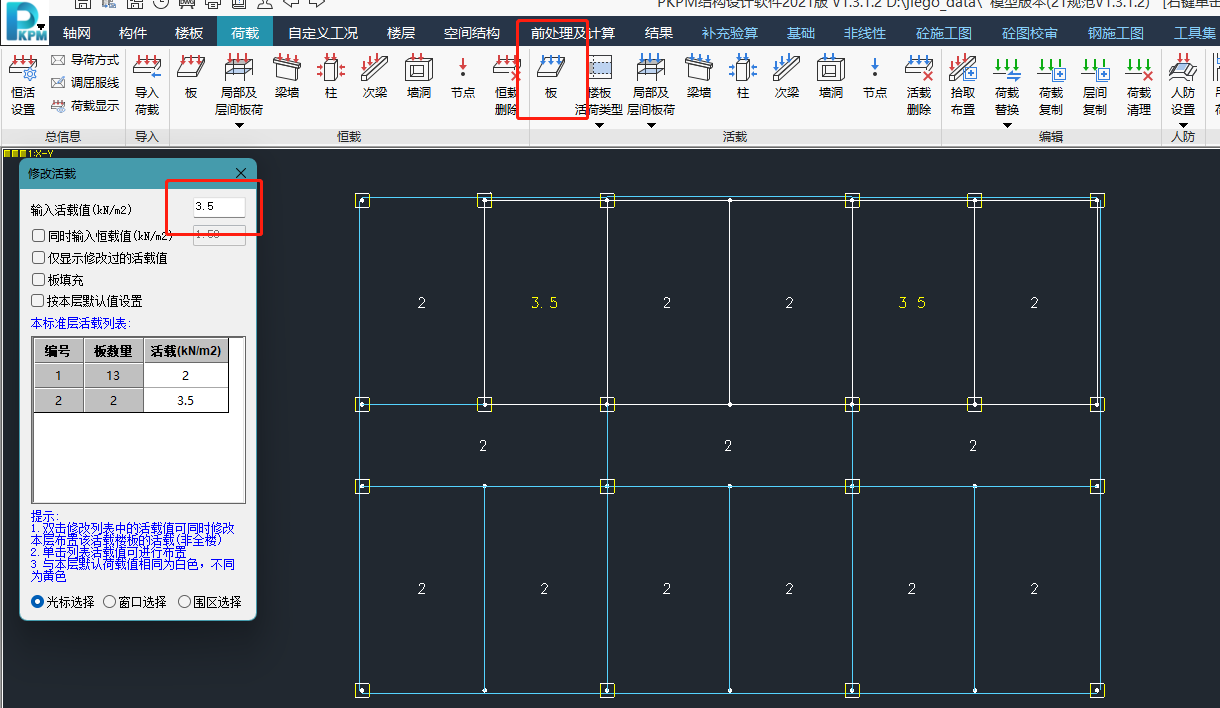

修改板的活荷载，楼梯间改为3.5

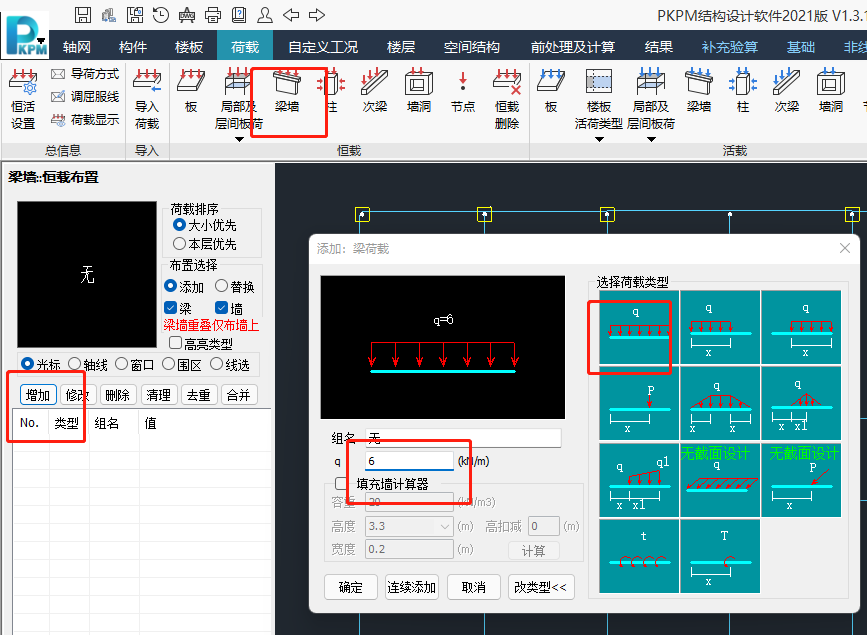

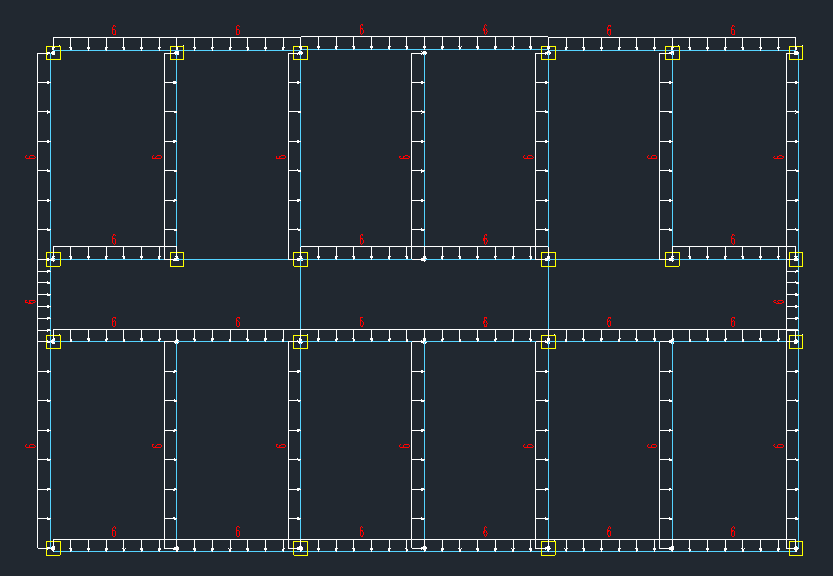

墙荷载布置，数值按照混凝土材料确定，这里设置为6

结果如下

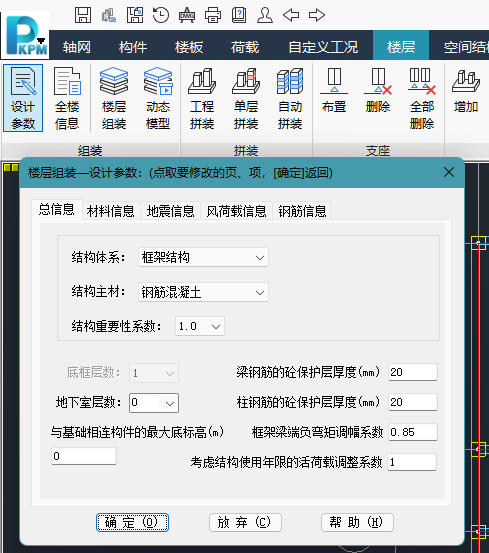

修改设计参数，每个工程不一样，自行修改

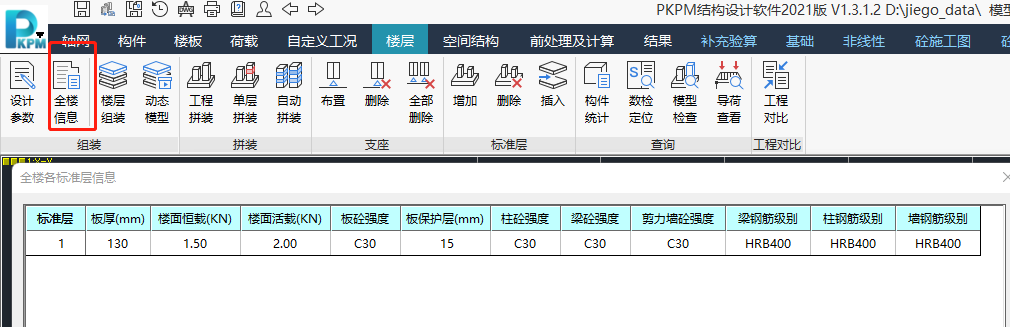

校核全楼信息

至此，标准层数据输入结束，我们接下来复制该标准层并修改不同的参数

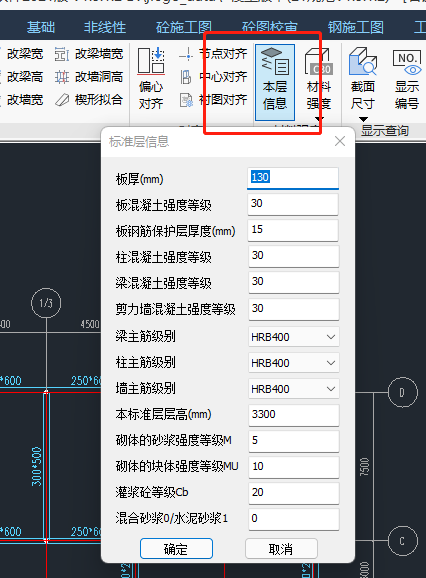

第二标准层为顶层，所以楼梯间为屋面，具有板厚，故修改楼梯间板厚为130

板厚不一样，则导荷方式与荷载也不同，故进行修改

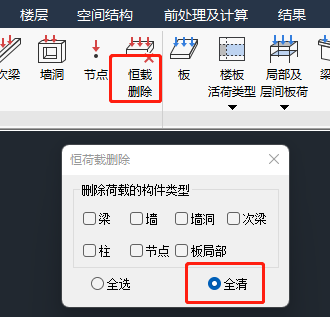

由于第二标准层是屋盖，没有墙了，所以将墙荷载全部清除

修改板荷载，屋面不上人，活荷载为0.5

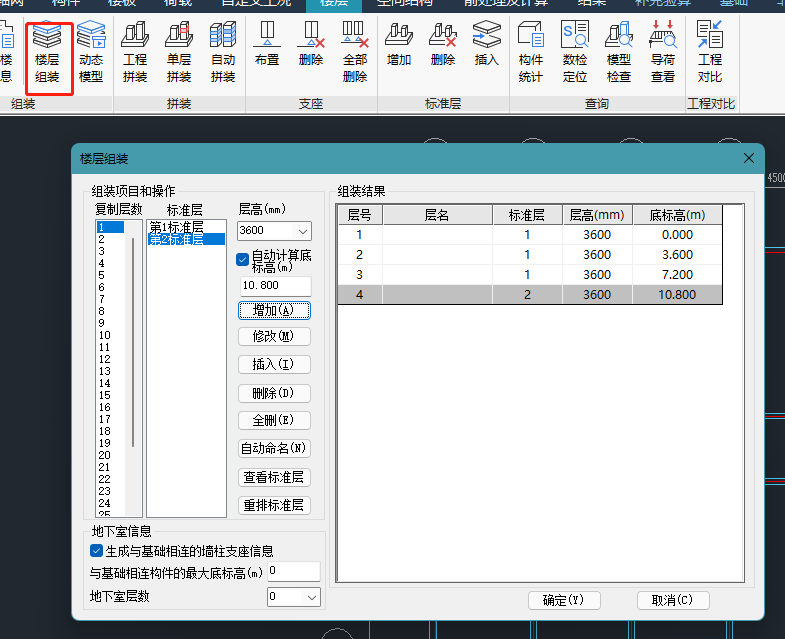

进行楼层组装

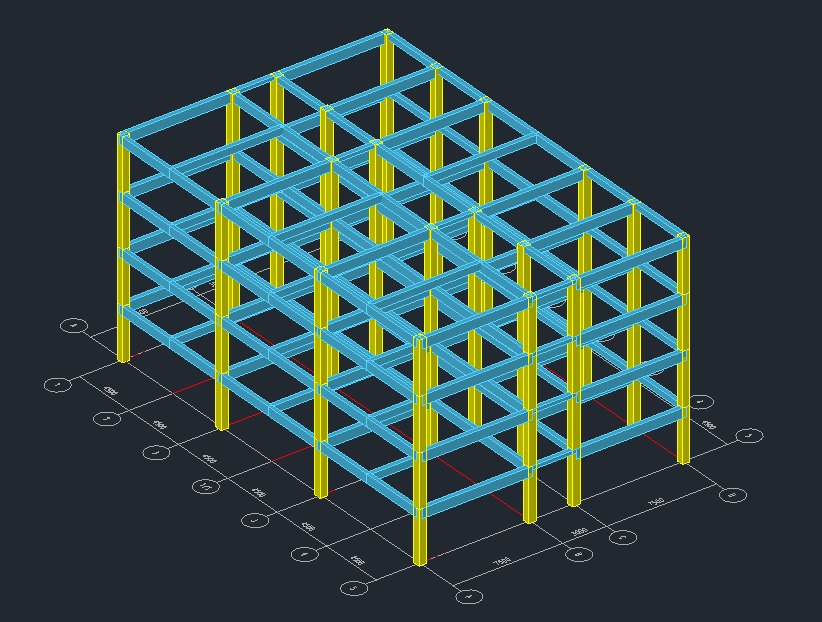

点击整楼视图

结果如下

进行satwe分析设计

按照规范进行参数定义

生成数据+全部计算

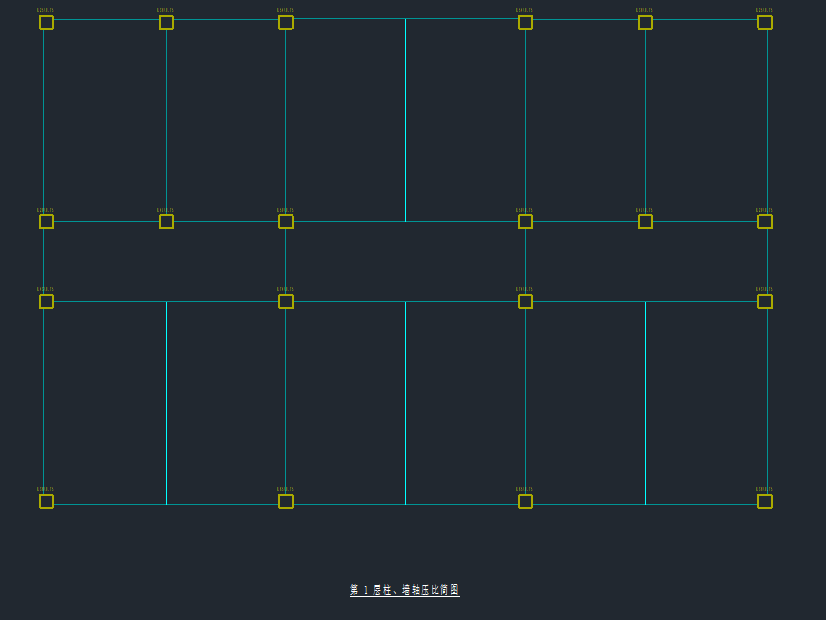

看轴压比，是否有错误，如果有红色，说明柱子尺寸不够，重新返回构建模型处进行修改

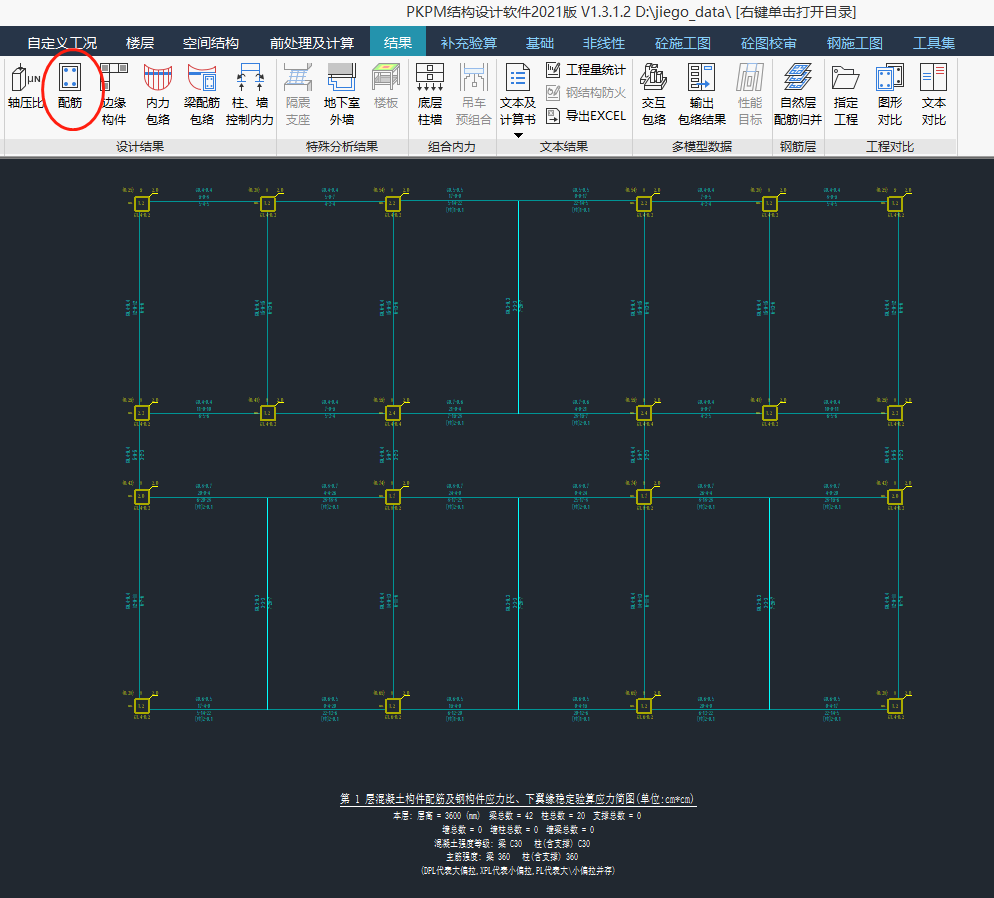

配筋，如果有红色错误提示，则说明梁的尺寸模型有误，返回重新修改

施工图纸生成，点击【砼施工图】

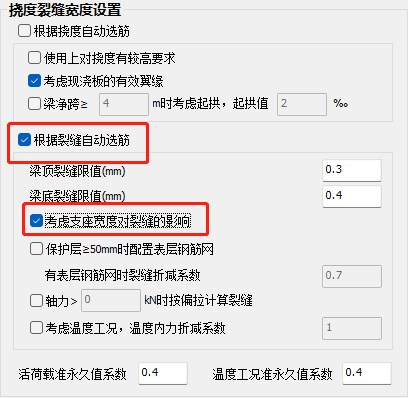

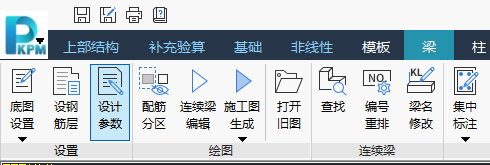

修改图纸设计参数

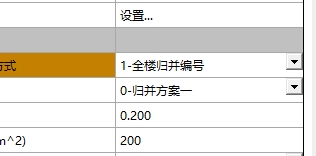

参数如下

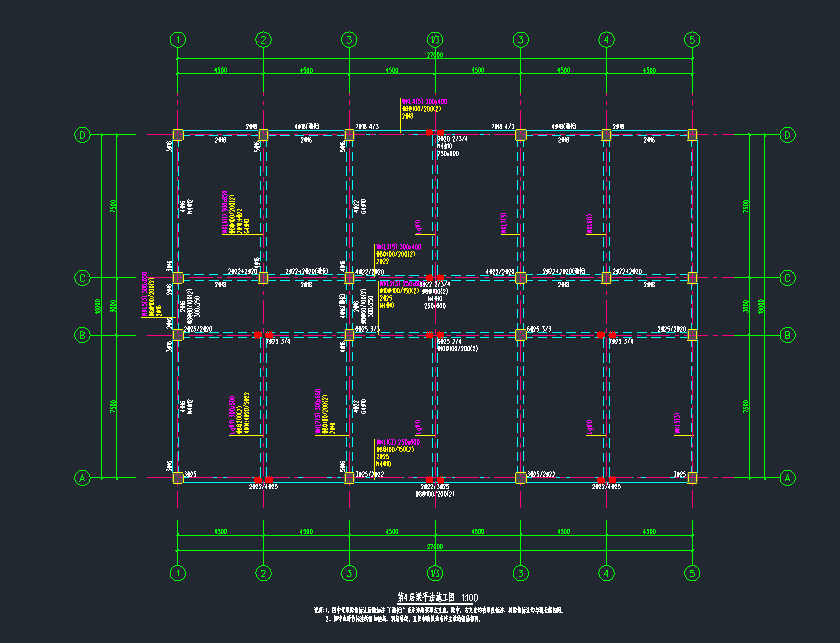

生成施工图

标注轴线

结果如下

校核挠度，裂缝是否超限

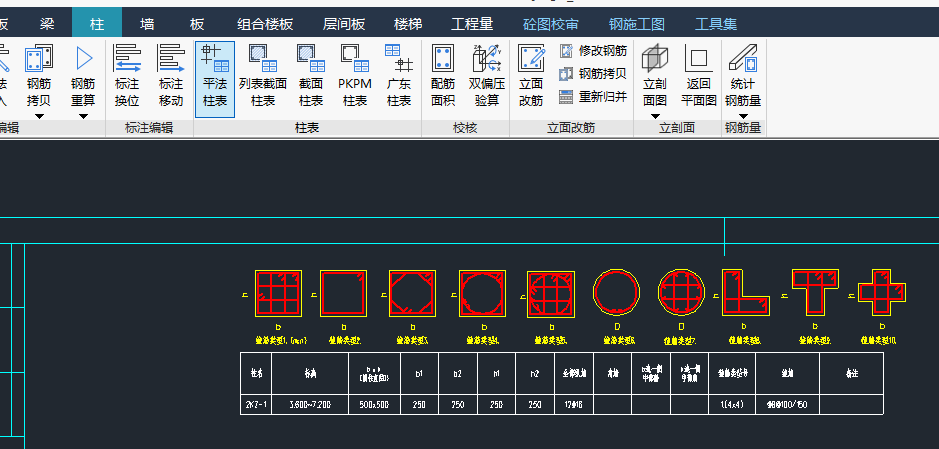

柱，默认为截面法，需要插入平法柱表

如需按照列表法出图，须修改设计参数

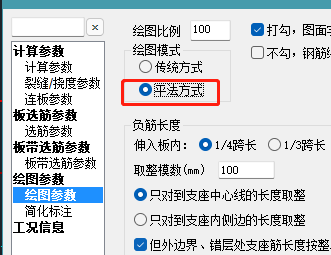

板，设计参数，将绘图参数设置为工地常用的平法方式

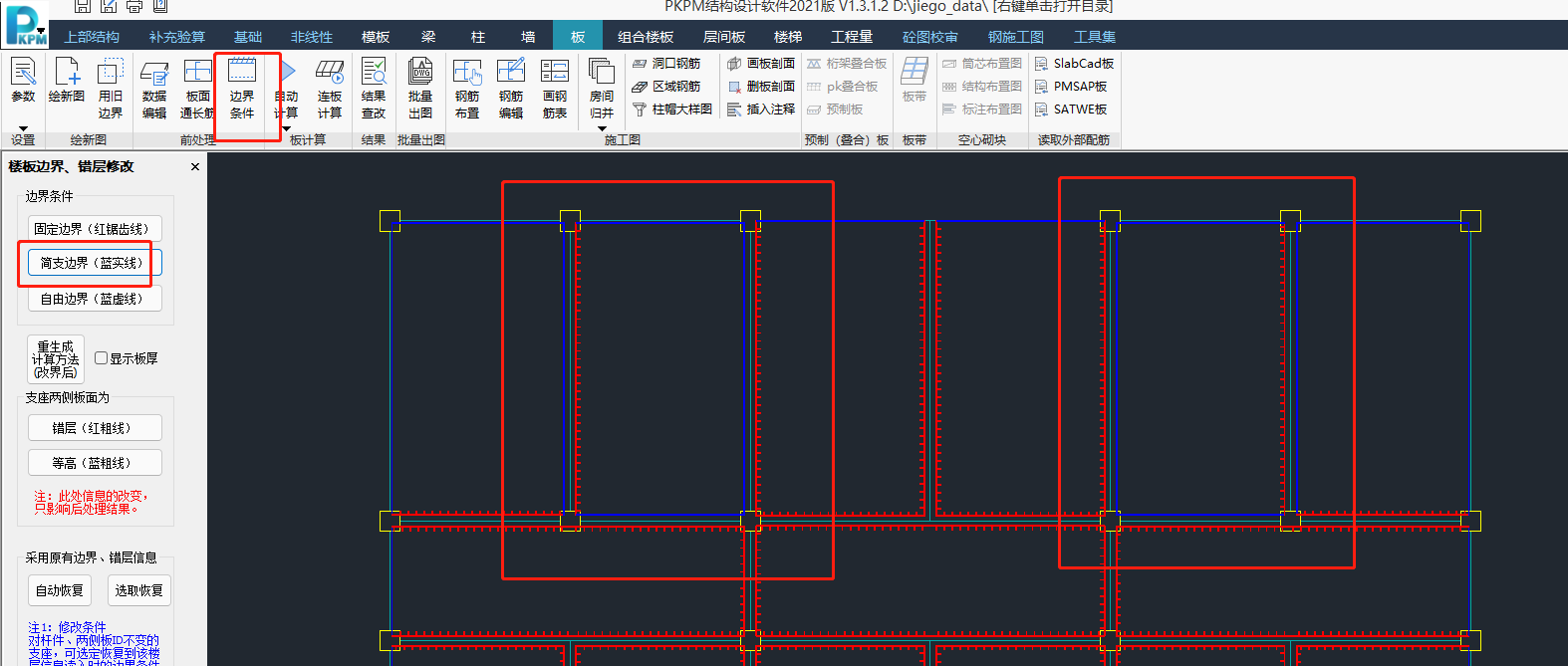

修改边界条件，楼梯边界用简支线框选

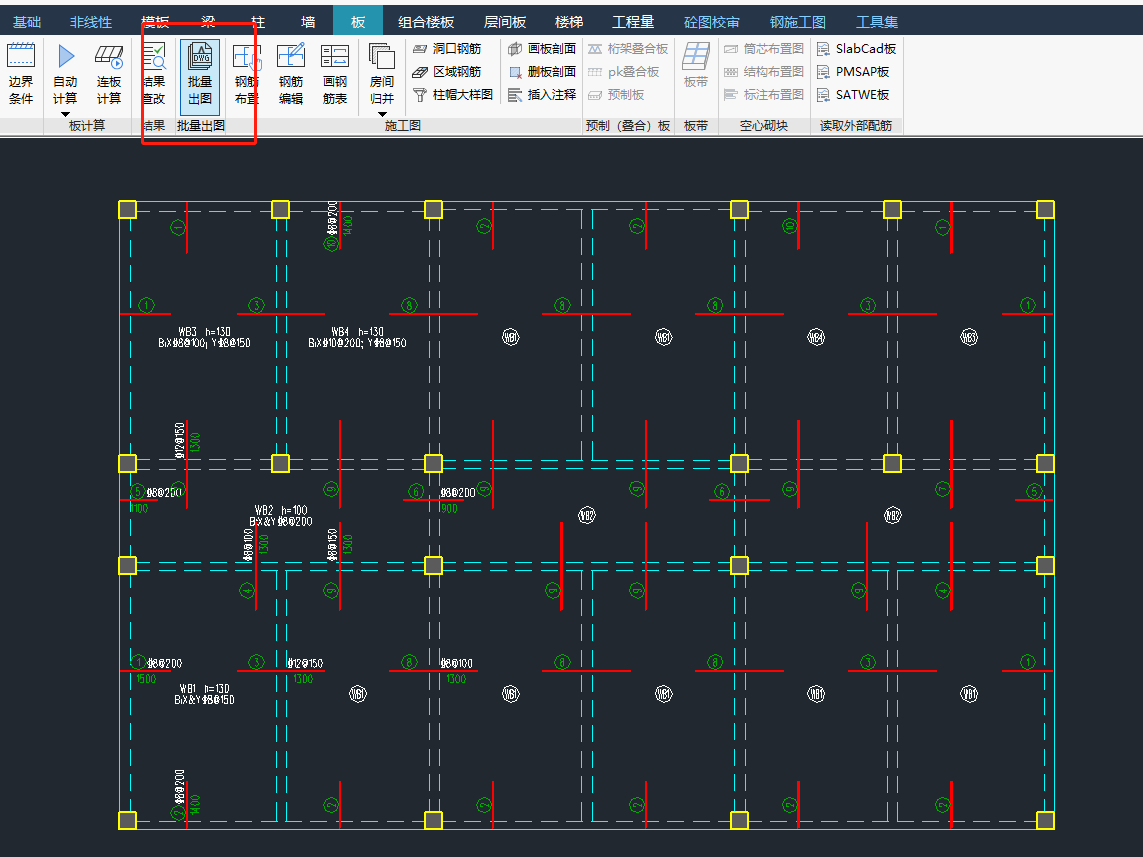

出图

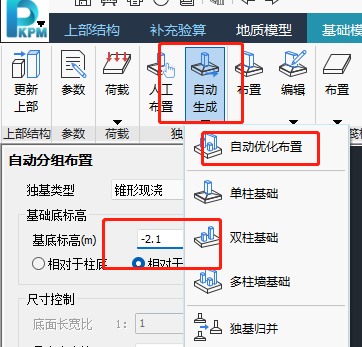

选择基础设计

更改标高，以长春市为准

框选图纸

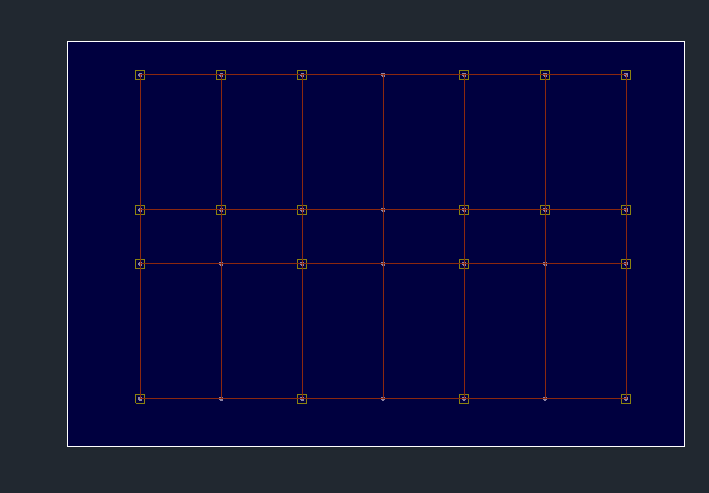

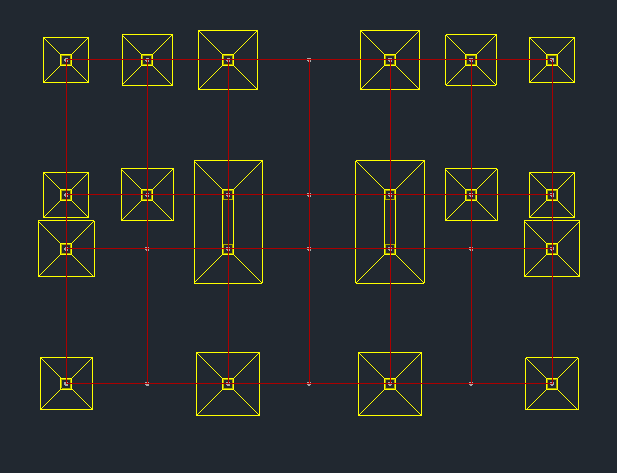

生成结果如下

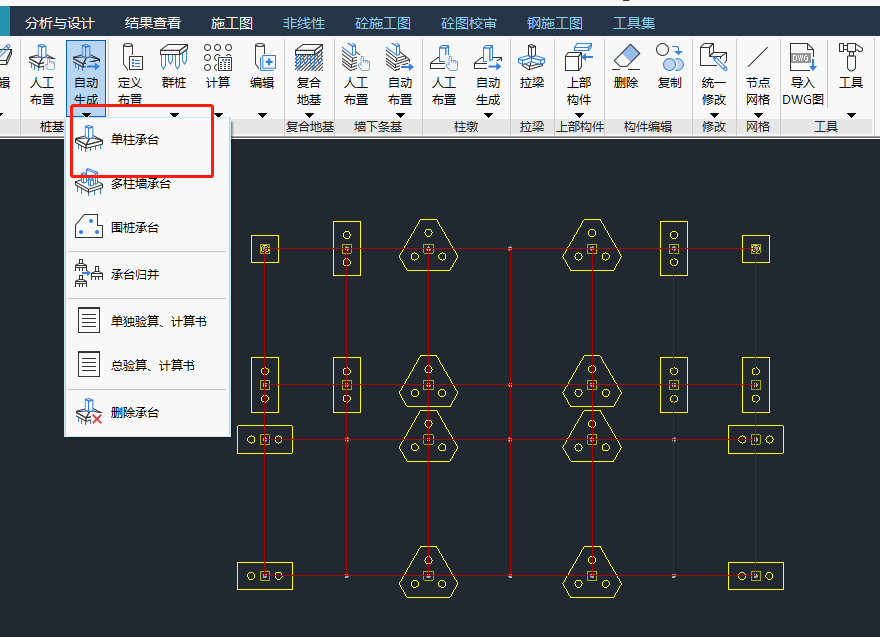

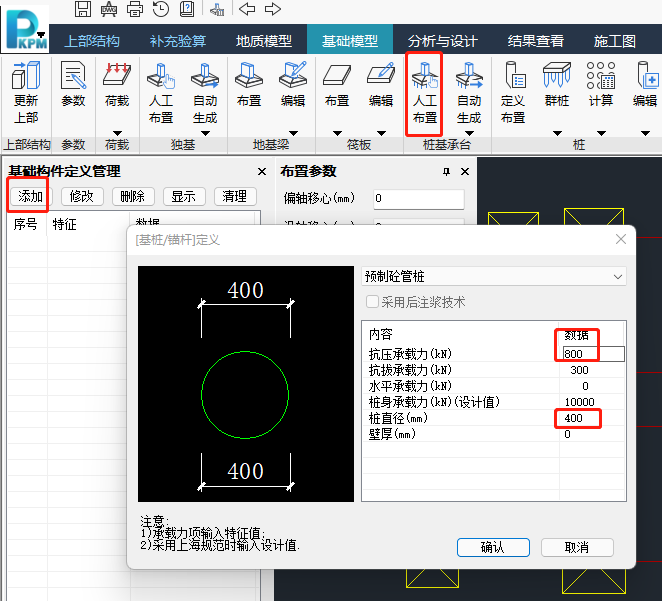

深基础桩生成，定义参数

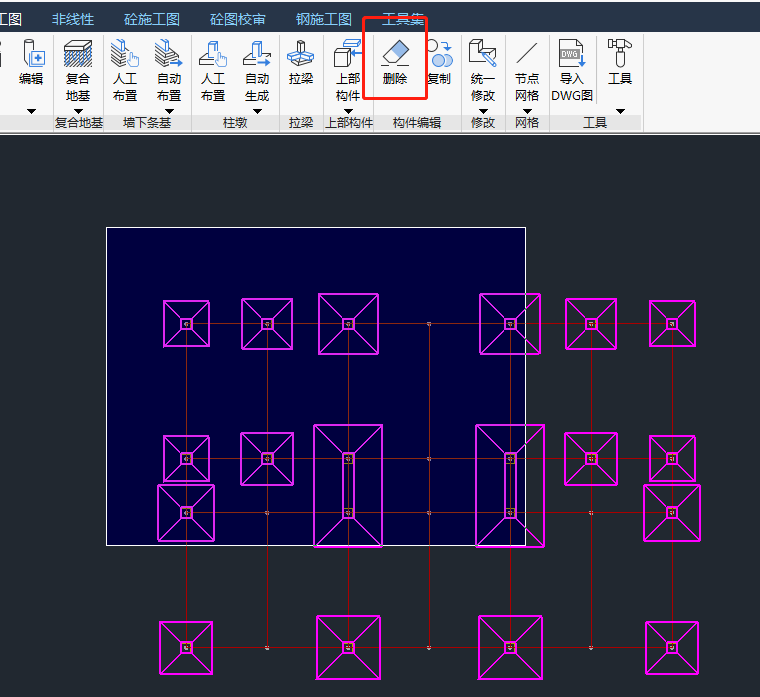

删除刚刚生成的柱基础，选中后鼠标在旁边右击删除即可

深基础承台平面图生成

点击施工图

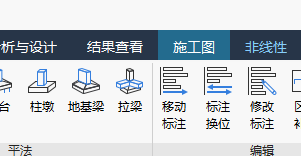

标注
