研究区域制图 | 在 ArcGIS Pro中创建地图布局

研究区域制图 | 在 ArcGIS Pro中创建地图布局

数据准备

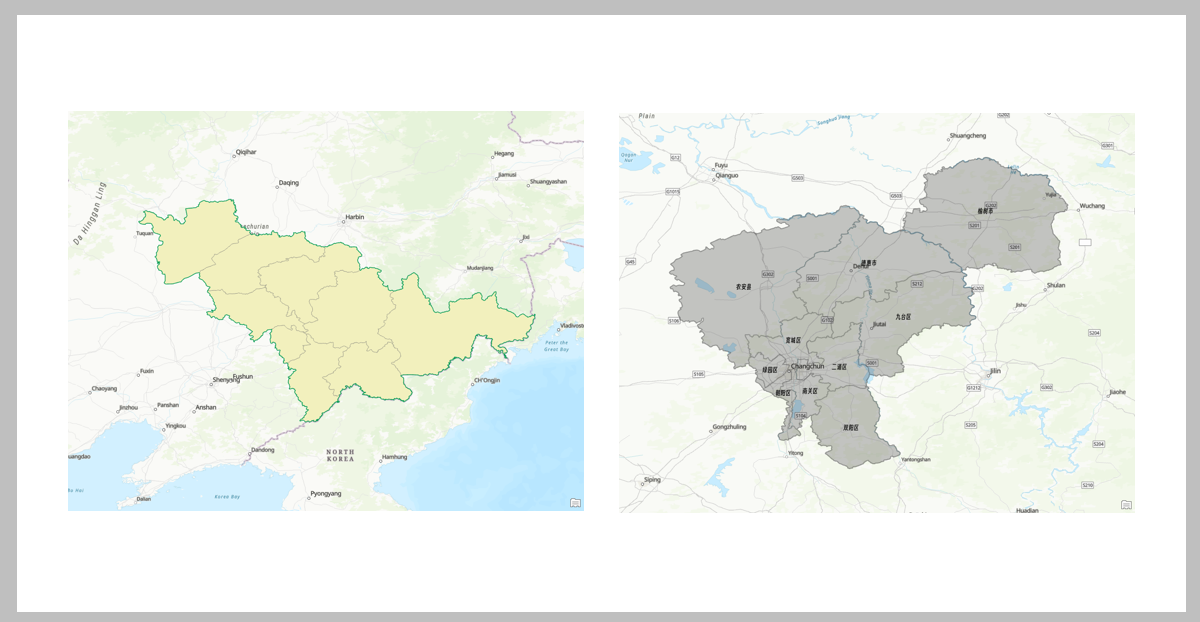

首先需要两个图层，一个是市区图层，一个是省行政区划图层，我这里以吉林省以及吉林省长春市为例

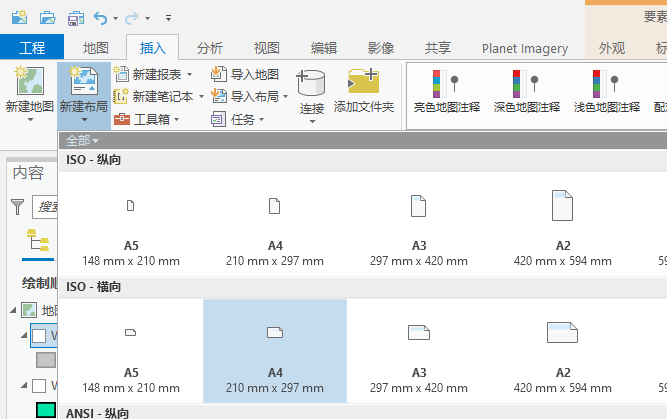

新建布局

选择横向A5即可

添加参考线

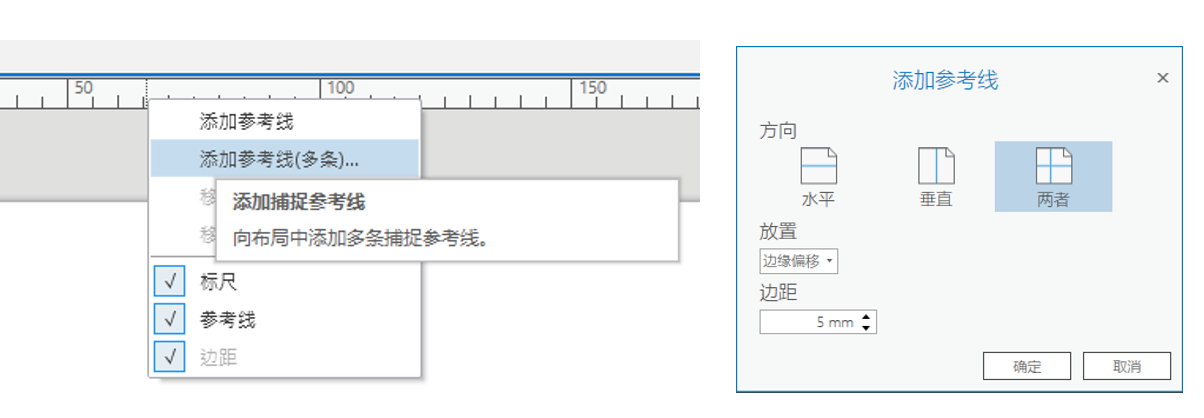

不知道你们知不知道这个功能，反正小松鼠也是刚刚学到的，在标尺里鼠标右键即可打开，参数设置如下

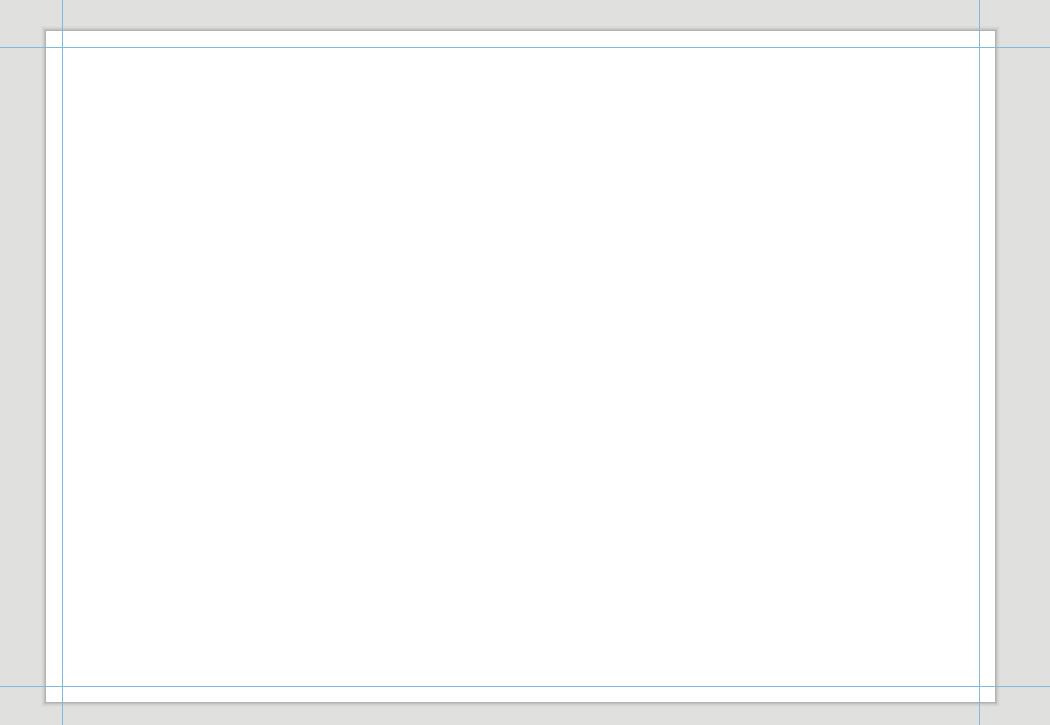

结果如下，可以看到地图画布上面出现了边缘的参考线

不知道标尺在哪里的同学可以在布局界面鼠标右键即可打开,勾选标尺，参考线即可

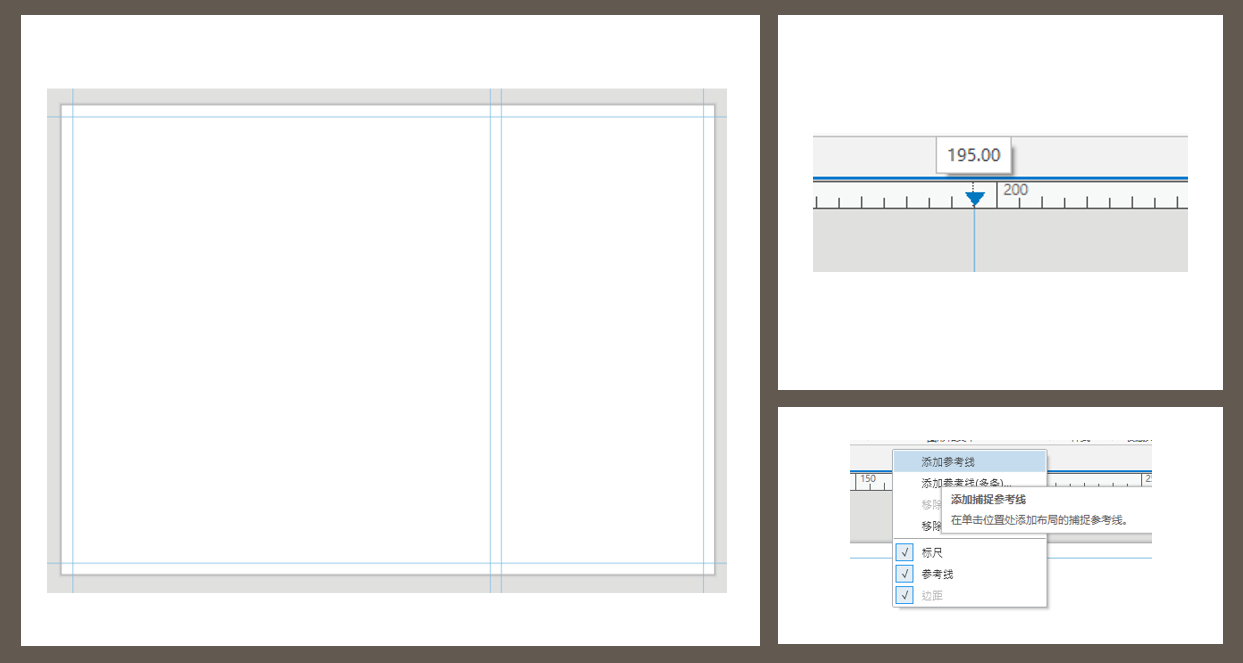

在画布中间向右偏移建立两侧参考线，鼠标放置在标尺上方参考线处会显示一个倒三角形，拖动即可移动参考线

添加地图

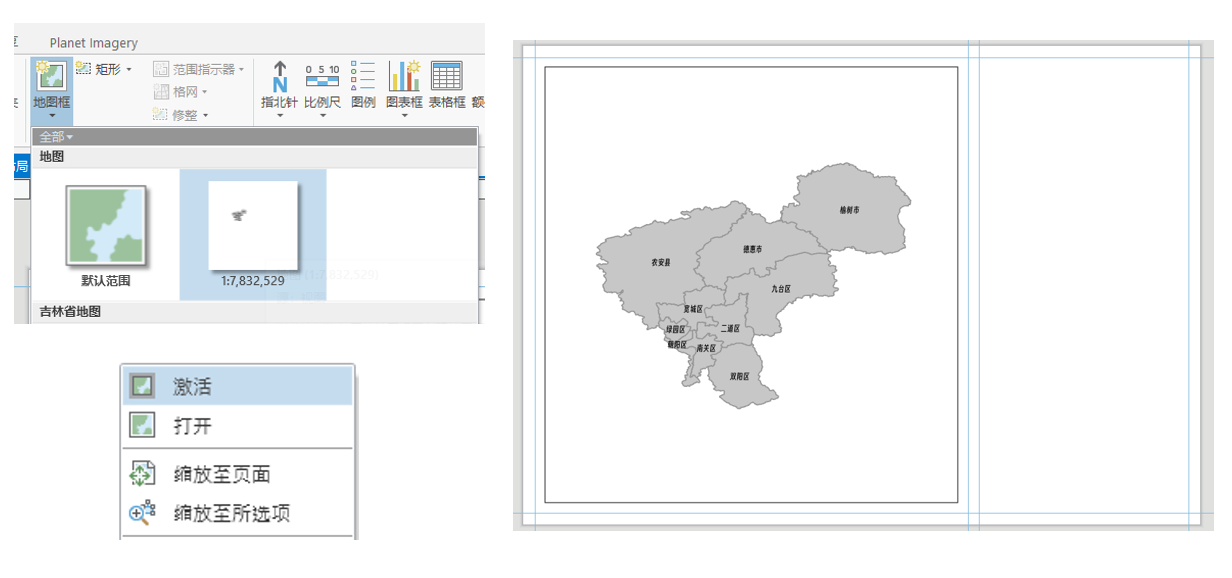

添加地图框，调整如下，具体调整方法可参考前文

https://mp.weixin.qq.com/s/EyqCOIml1we0bFVuT0BwdA

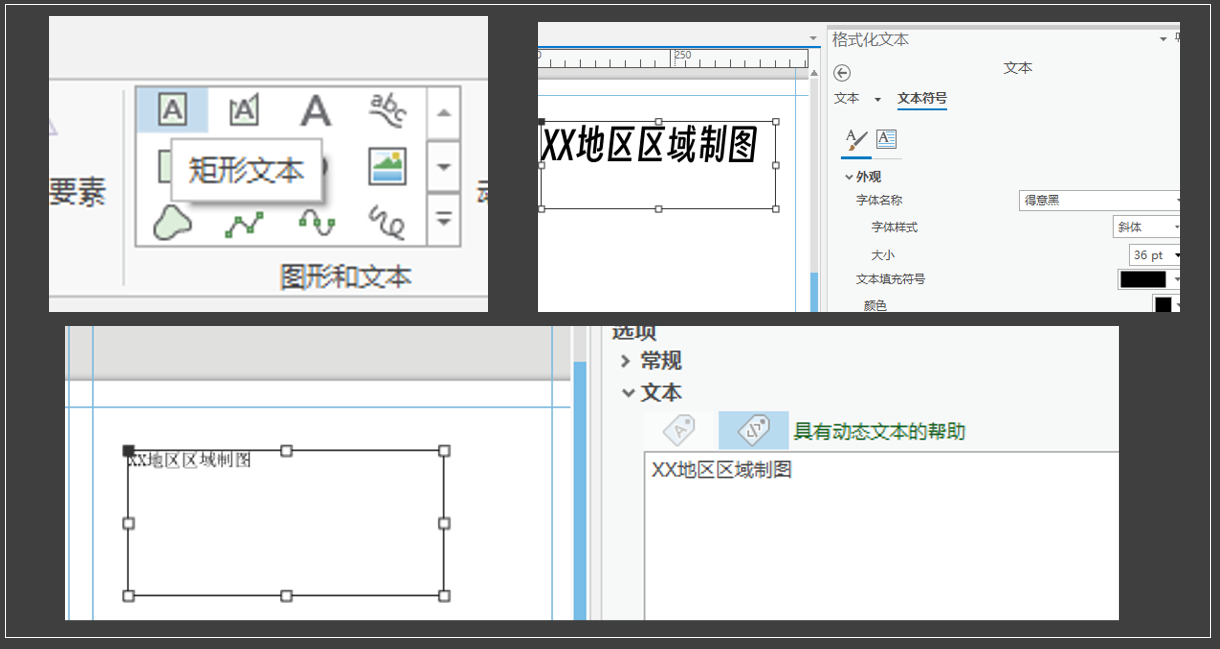

添加标题

字体随意，大致是这样就可以

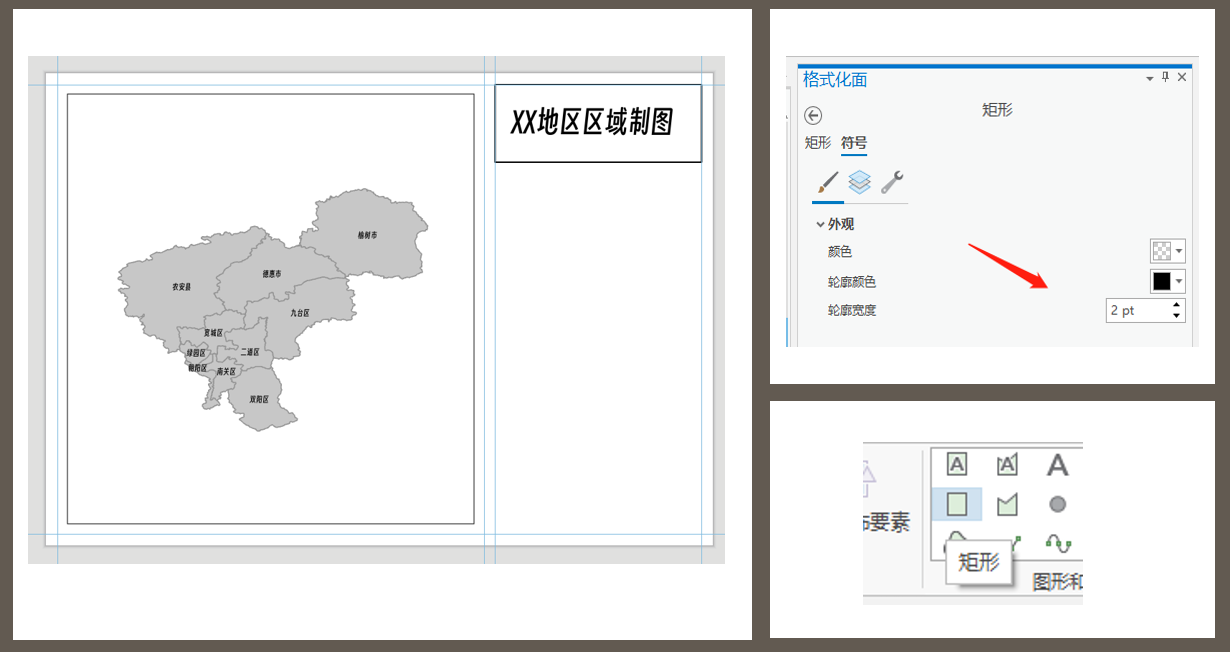

给字体添加边框

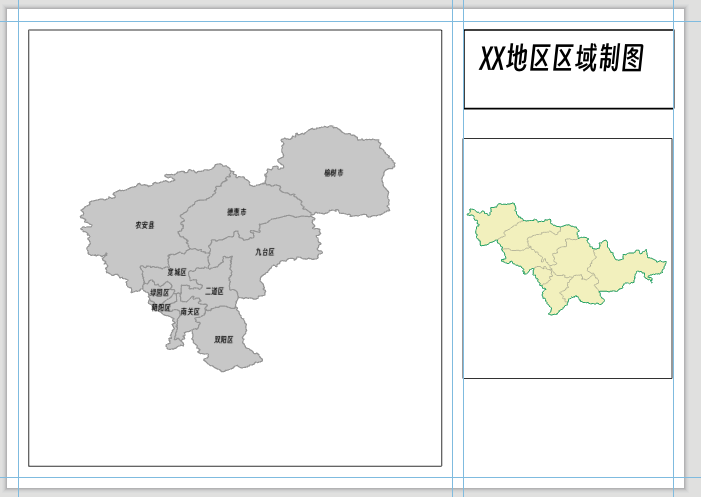

添加省行政区划

注意，请将两个图层分布建立在不同的地图中，然后分别进行添加地图框操作

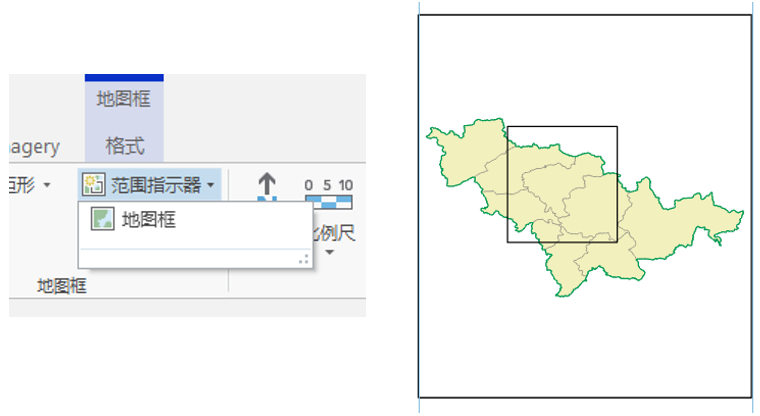

给省级行政区划中标注出长春市的位置，选择范围指示器，会自动框选处出你所需要的范围

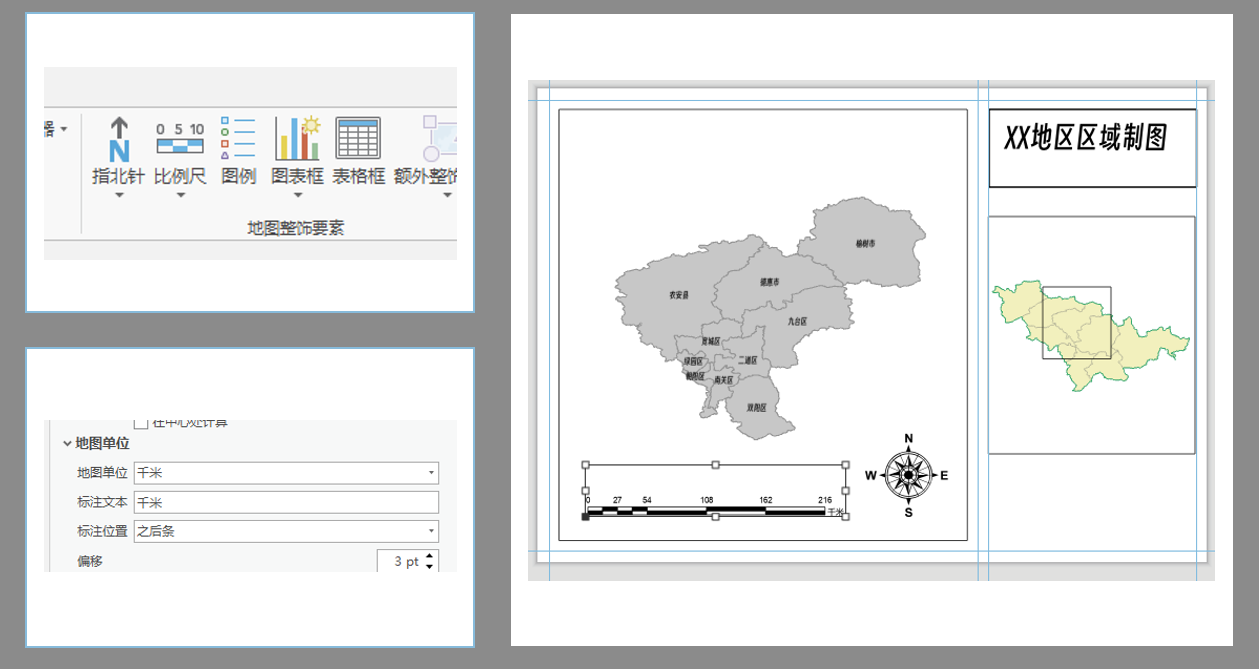

添加整饰要素

就正常添加就可以，记得改下比例尺单位成千米

添加刻度

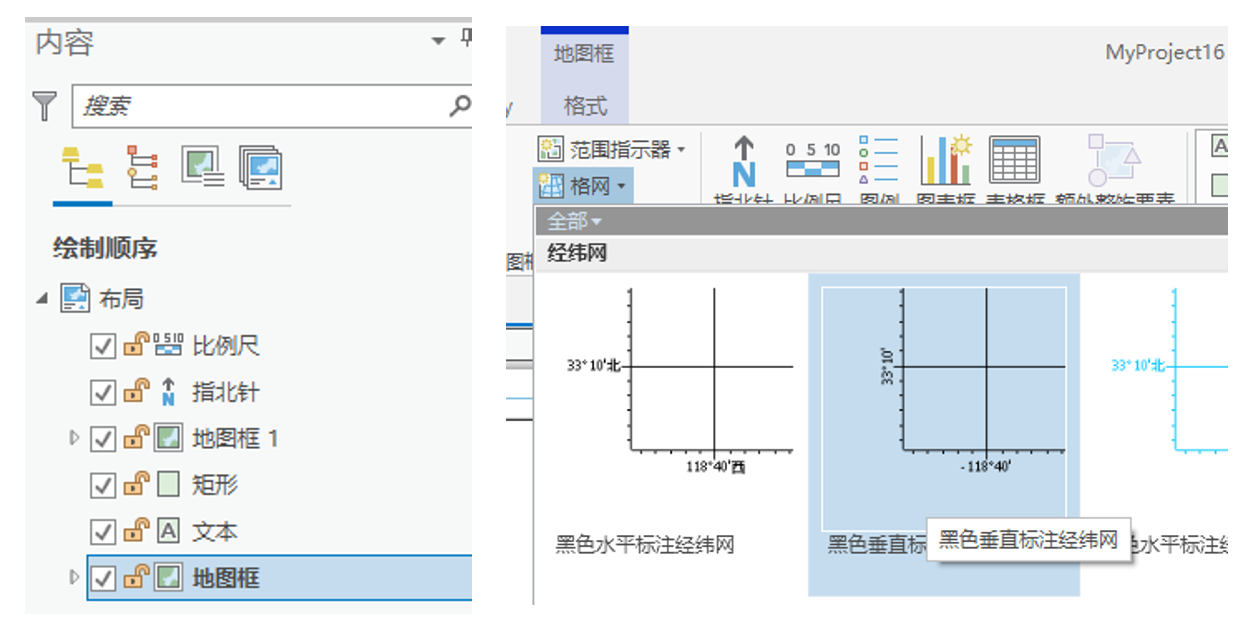

选中要添加经纬网的地图框，然后再点击格网添加

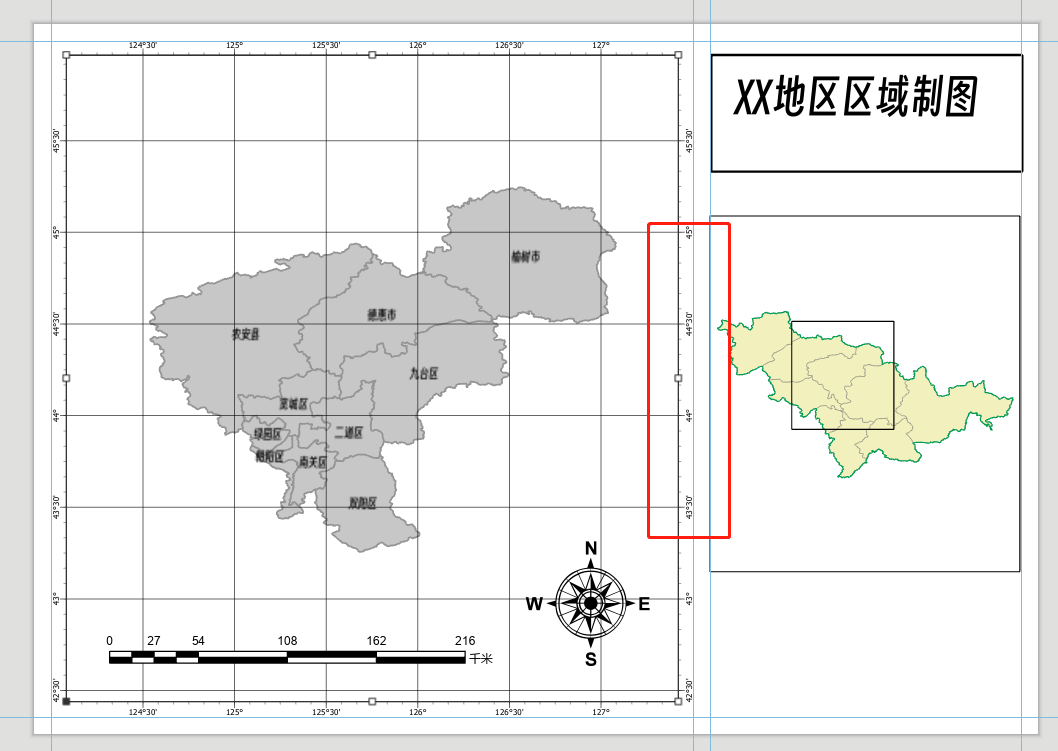

结果如下，接下啦准备删除经纬网以及地图框右侧的刻度，并合理安排刻度间距使其美观

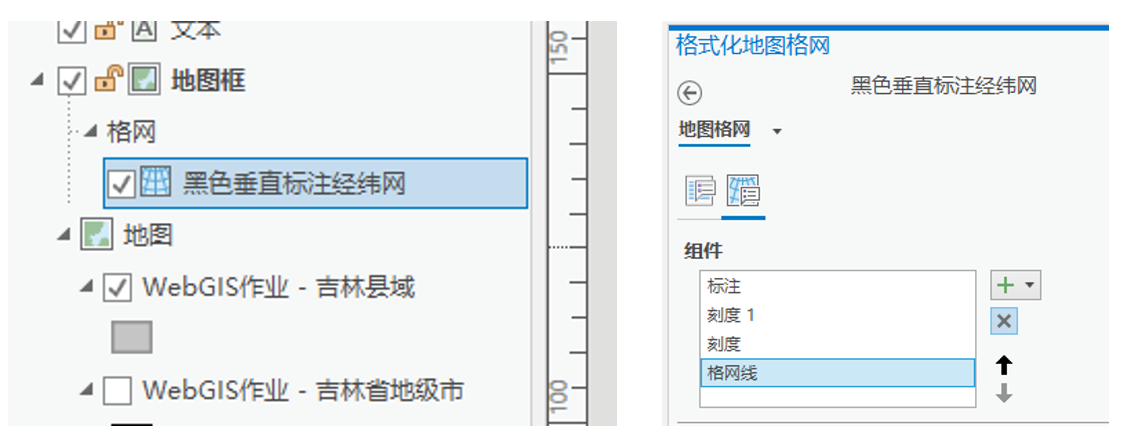

删除经纬网

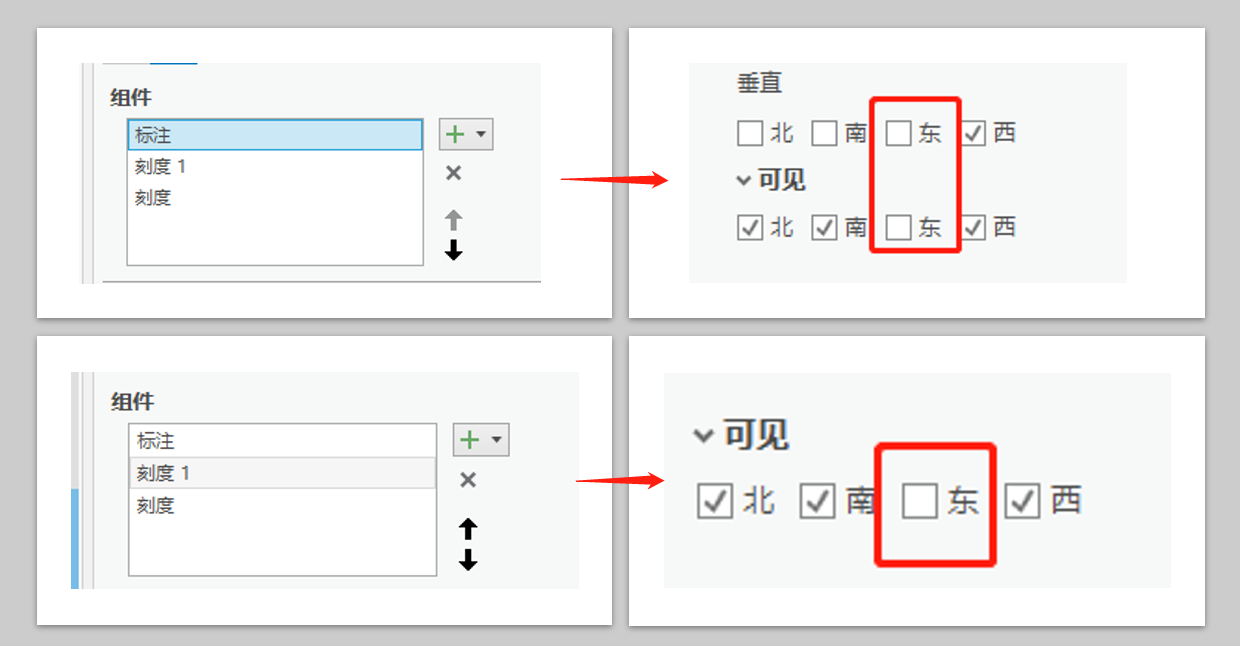

删除右侧刻度以及数值

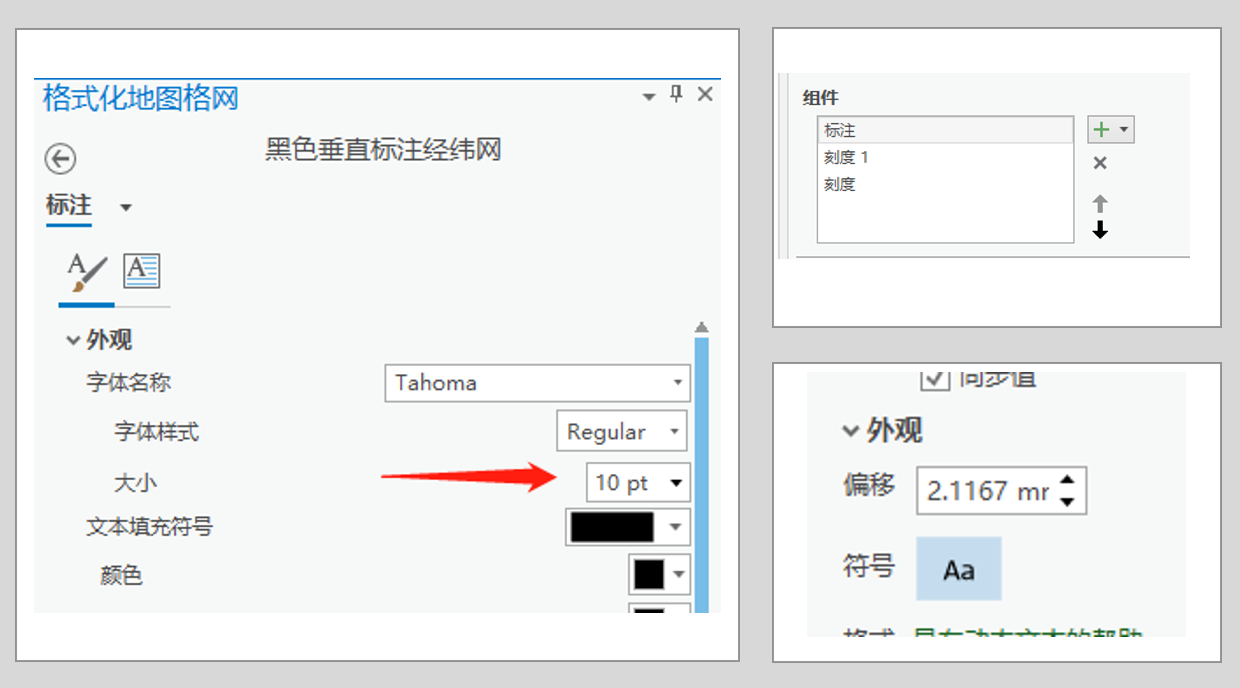

更改经纬度标注符号大小，标注—符号

结果如下

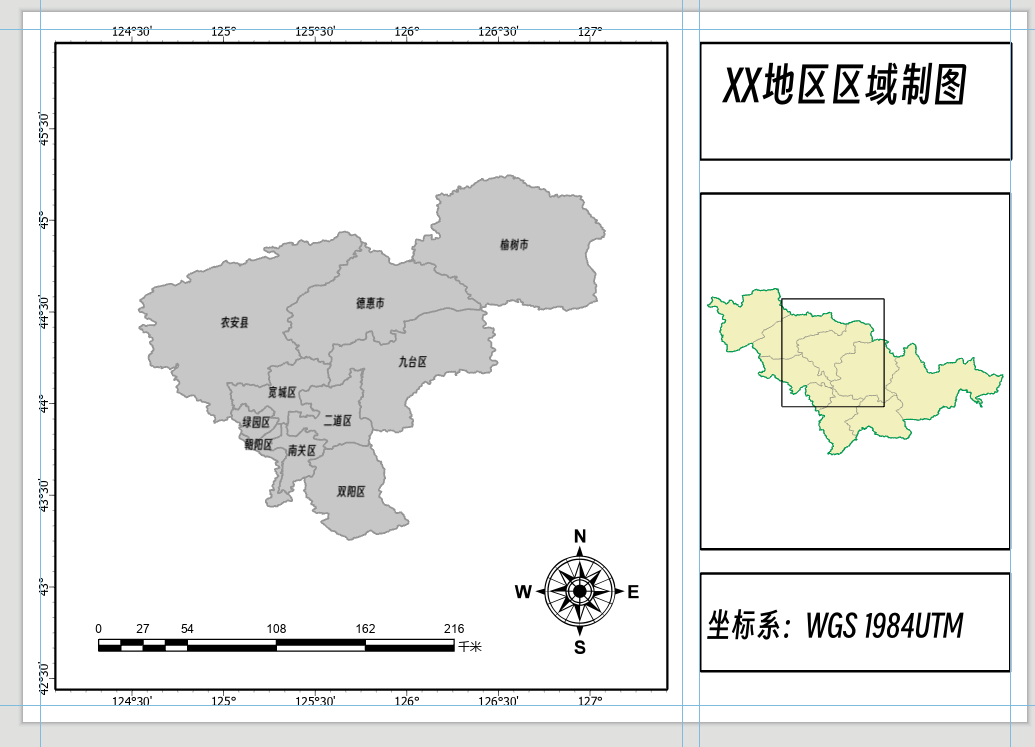

下面有点空，添加一个坐标系标注吧，当然你也可以合理安排右侧空间，添加图例等等

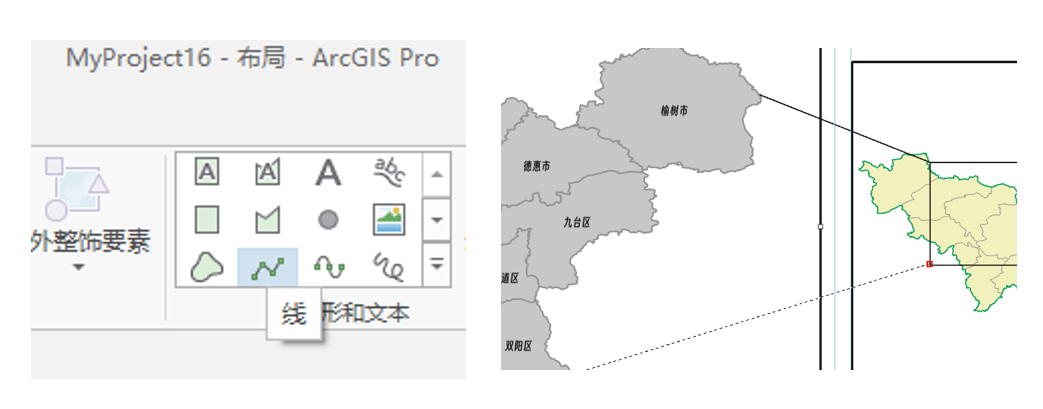

添加连接线

再线段绘制完成后鼠标左键双击即可完成绘制

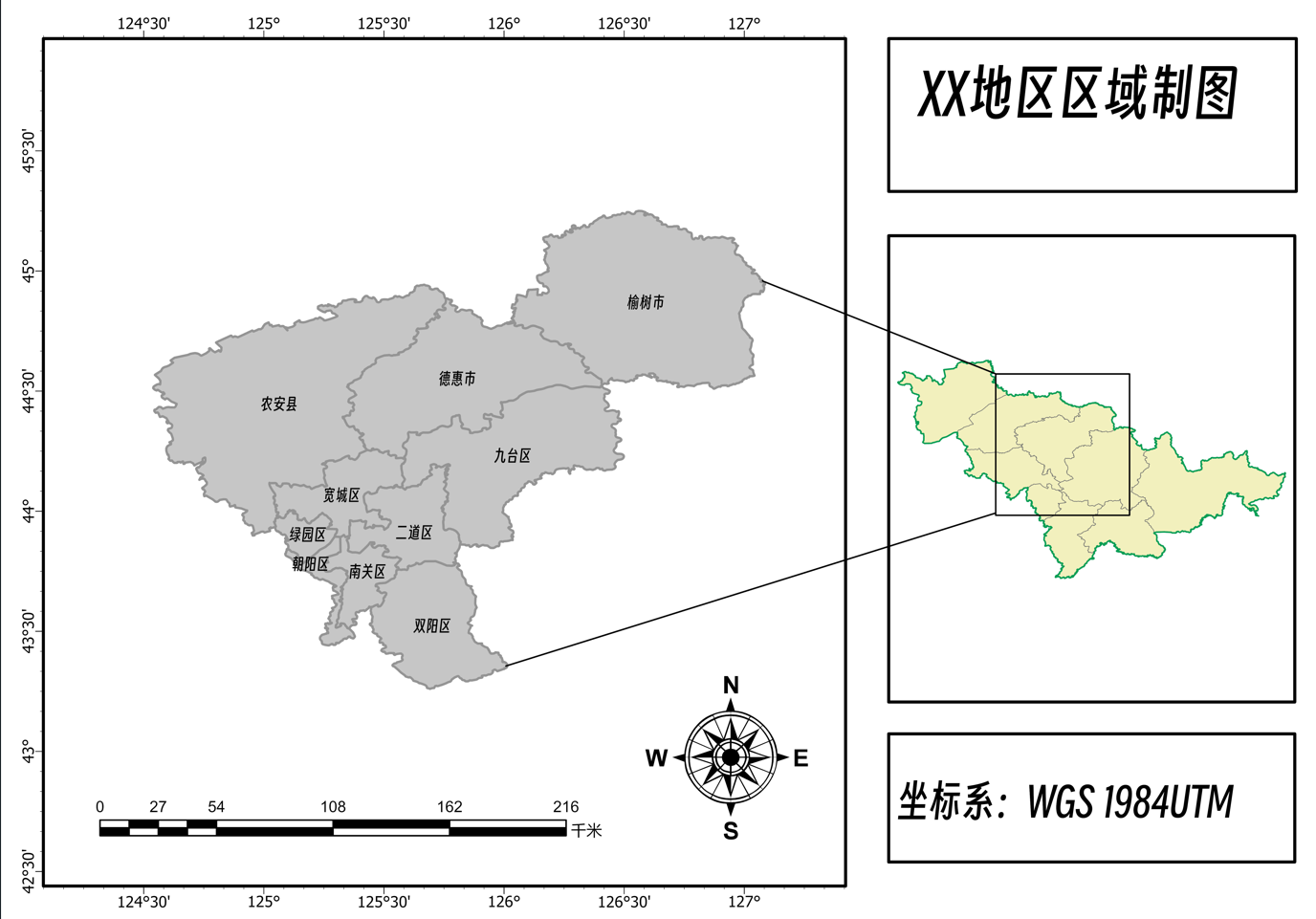

最终结果如下

本教程撰写过程中，YouTube er【GIS & RS Solution （地理信息系统与遥感解决方案）】的视频给了我很大的帮助，链接地址放置如下：

https://www.youtube.com/watch?v=EGzTTqT7ugY&t=17s
https://www.youtube.com/watch?v=CBslQYLiQDo
