文章介绍了如何下载和处理Sentinel-2MSI多光谱遥感数据，包括使用GDAL和Opencv转换为8bitRGB图像，并应用1%线性拉伸增强。此外，还讲述了如何使用labelme软件进行语义分割数据的标注，以及转换标注文件格式，确保目标为白色，背景为黑色。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、Sentinel-2 MSI多光谱遥感数据下载

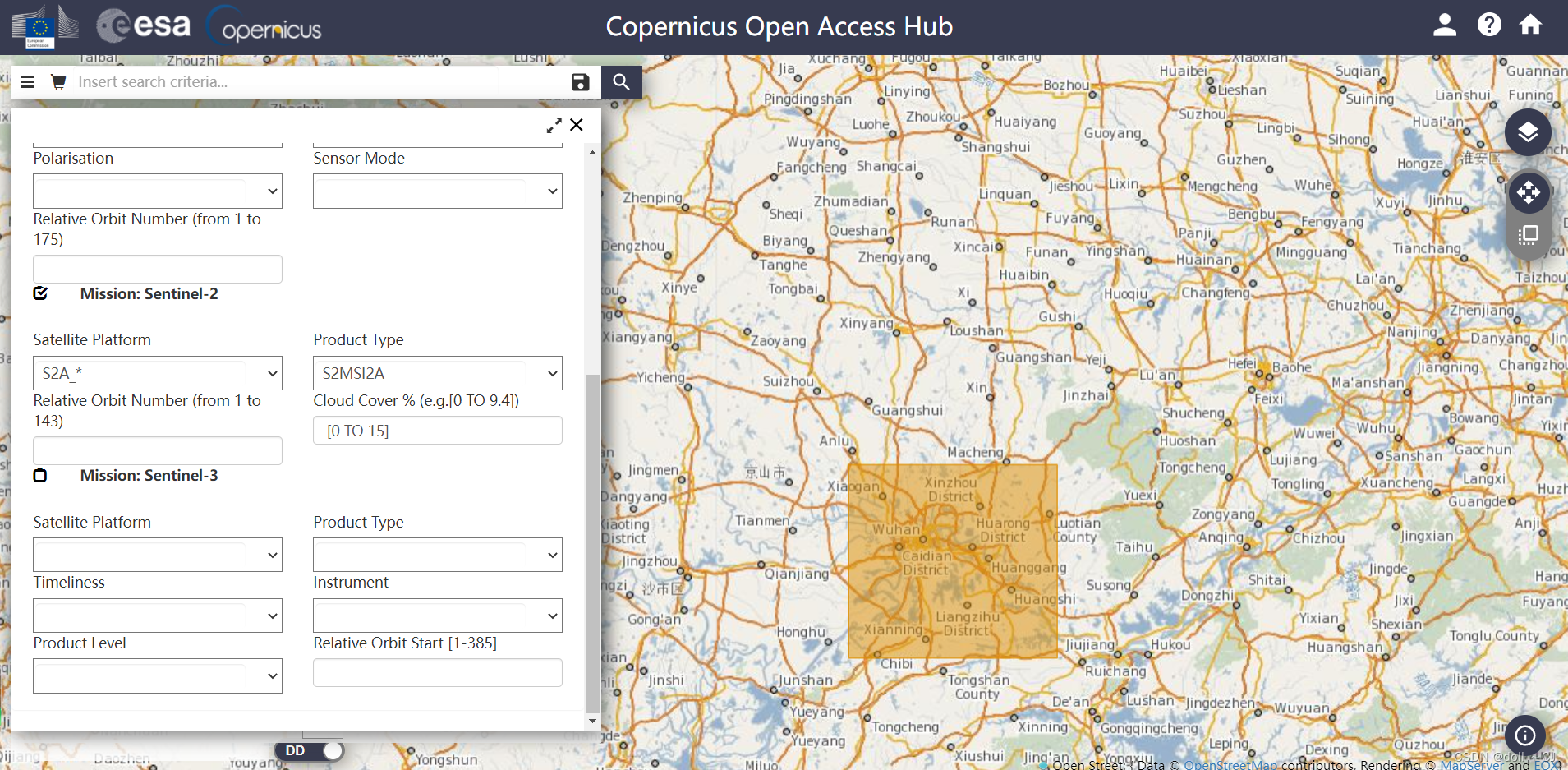

（一）登录Copernicus Open Access Hub网页[2]；

（二）选择研究区域并设定云覆盖百分比和卫星平台等参数（依据自己的研究目的而定）；

（三）利用GDAL与Opencv库将遥感数据转换为普通RGB三通道影像

我们知道Sentinel-2 MSI数据是多光谱数据，其包含10米、20米和60米空间分辨率且16bit辐射分辨率数据[3]。对于深度学习而言，个人实验受限于计算机的算力和内存并且大多数深度学习数据集为8bit辐射分辨率，因此，我需要将10米分辨率的红绿蓝三波段转换为8bit数据（即DN∈[0，255]）输出。

$DNnew = INT(\frac{DNold-DNmin}{DNmax-DNmin}*255)$

其中，若需要使得DNnew显得更为合理，可引入四舍五入法归纳正整数。

在实验中，仅按上述公式转换并不能保证色彩尽可能地与原图一致（色彩为暗色调）。为了使得图像对比度明显且尽可能与原图具有较为一致的色彩，所以采用1%线性拉伸对转换后的数据进行图像增强。

此处的1%线性拉伸，即将图像小于1%分位的像素值全部赋值为0，将图像大于99%分位的像素值全部赋值为255，其余的像素值线性拉伸（百分位概念及计算方法详见[5]）：

$DNenhance = 0 DN < DN1%$

$DNenhance = INT(\frac{DNnew-DN1%}{DN99%-DN1%}*255) DN1%<DNnew<DN99%$

$DNenhance = 255 DN>DN99%$

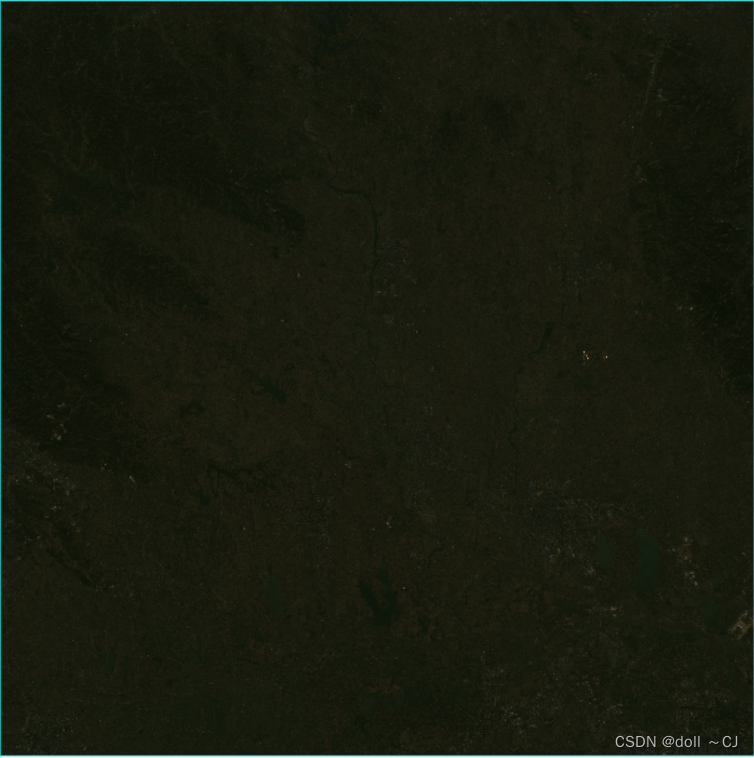

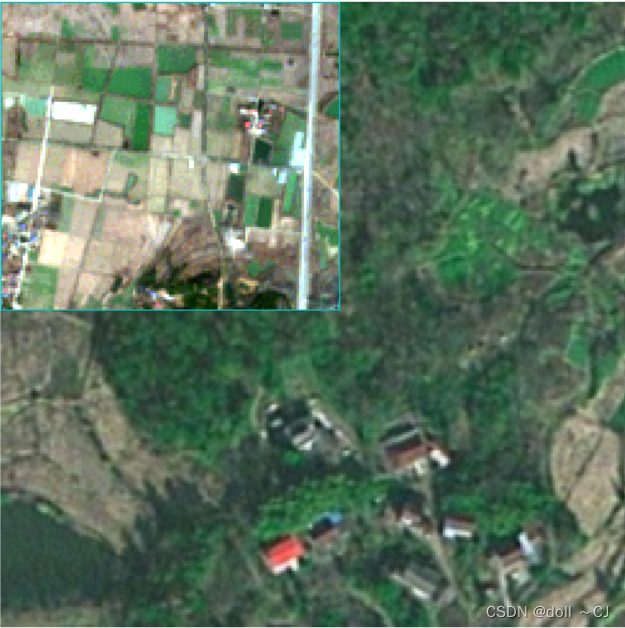

图一无拉伸原图图二 1%线性拉伸结果图三训练数据对比（步骤四修正）

import os
import cv2
from osgeo import gdal
import numpy as np

# 利用GDAL库读入Sentinel-2 MSI 实验数据
# 解压后10米分辨率影像文件夹地址（批量处理的话，可以设置文件夹操作即可）
path = r"G:\产学研数据备份\S2A\S2A_MSIL2A_20230107T031121_N0509_R075_T49RGQ_20230107T064700.SAFE\GRANULE\L2A_T49RGQ_A039397_20230107T031415\IMG_DATA\R10m"
Rpath = os.path.join(path,"T49RGQ_20230107T031121_B04_10m.jp2")
Gpath = os.path.join(path,"T49RGQ_20230107T031121_B03_10m.jp2")
Bpath = os.path.join(path,"T49RGQ_20230107T031121_B02_10m.jp2")
PathList = [Bpath,Gpath,Rpath]
# 读取文件数据并深度复制保存
gdal.AllRegister()
B = gdal.Open(Bpath)
# 获取影像高宽
height = B.RasterYSize
width = B.RasterXSize
del B
# 正式处理RGB数据
BGR = []
for p in PathList:
    data = gdal.Open(p)
    # GetRasterBand()函数是从1开始计数
    DNdata = data.GetRasterBand(1).ReadAsArray(0,0,width,height)
    # 深度复制数据
    copy = DNdata.copy()
    # 此处直接采用了Numpy的broadcast特性
    copy = 255*((copy-np.min(copy))/(np.max(copy)-np.min(copy)))
    # 对数据进行1%拉伸增强
    minborder = np.percentile(copy,1)
    maxborder = np.percentile(copy,99)
    copy = 255 * ((copy-minborder)/(maxborder-minborder))
    copy[copy < 0] = 0
    copy[copy > 255] = 255
    # 转换COPY格式为uint8
    copy = np.uint8(copy)
    BGR.append(copy)
    del data
BGRoutput = cv2.merge(BGR)
# 将文件写为png格式输出(该函数要求BGR输出)--图片位于同级文件
cv2.imwrite("data1.png",BGRoutput)

（四）针对研究区对数据进行裁剪

根据研究区与训练目标选择图像裁剪，裁剪图像大小始终保证256×256pixels。此时，对训练目标的多方式几何裁剪，我认为也是一种图像正则化方式。

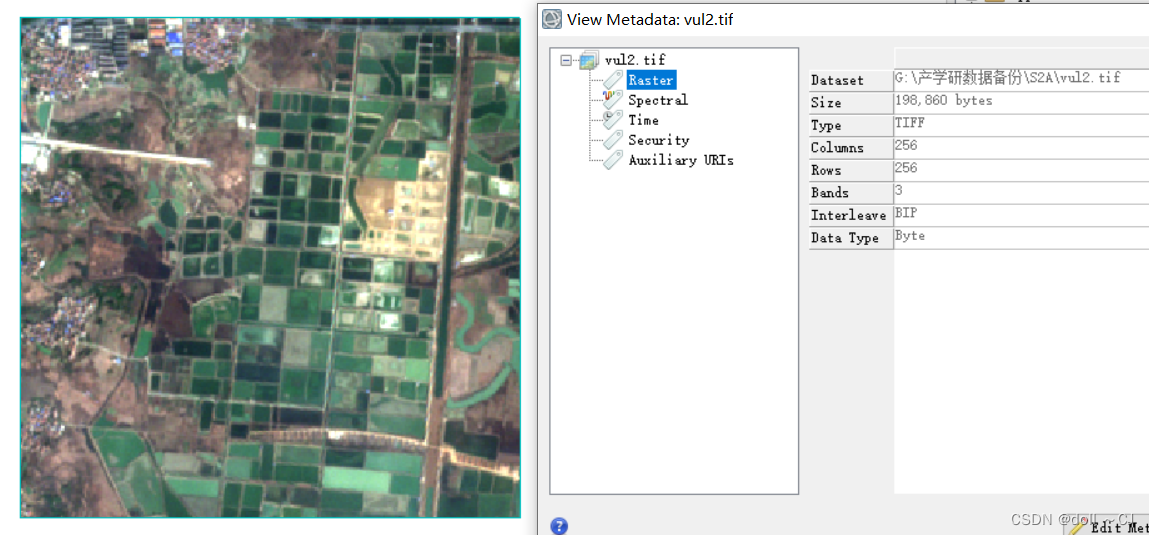

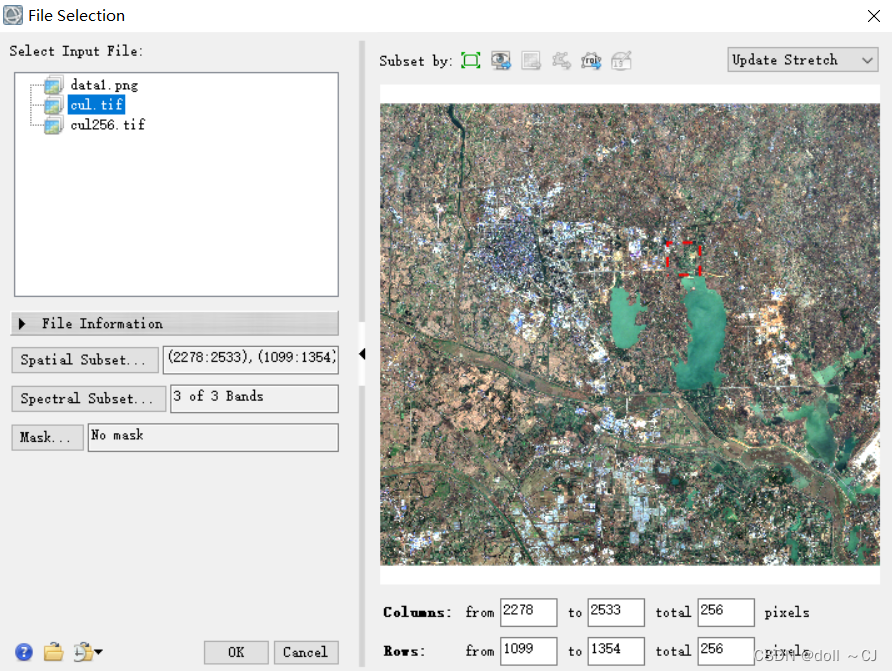

基于ENVI软件利用subset by roi操作保存文件（save as）为TIFF格式并保证训练样本大小为256×256pixels。

补充：Sentinel-2批量转换生成RGB格式图片的便捷方式详见参考资料[4]。

二、labelme软件的下载安装

labelme是基于python、Qt编写的具有图形交互界面的图形图像注释工具，其需要由命令行启动。在labelme软件的下载中，我们可能会遇到由网络引起的下载失败问题，此类问题通常可以通过添加镜像或者直接反复下载解决。

具体下载方法如下：

# 第一步：打开下载好的Anaconda Navigator（anaconda3）软件
# 第二步：打开CMD.exe Prompt
# 第三步：创建Python虚拟环境
conda create --name=labelme python=3.6
# 第四步：激活labelme虚拟环境
conda activate labelme
# 第五步：下载labelme软件（任选一种适合自己并能成功下载的方式）
（可选）pip install labelme
（可选）pip install labelme --trusted-host http://mirrors.aliyun.com/pypi/simple
（可选）pip install labelme --trusted-host https://pypi.mirrors.ustc.edu.cn/simple
（可选）pip install labelme --trusted-host http://pypi.tuna.tsinghua.edu.cn/simple
# 下载成功

三、labelme语义分割数据标注方法

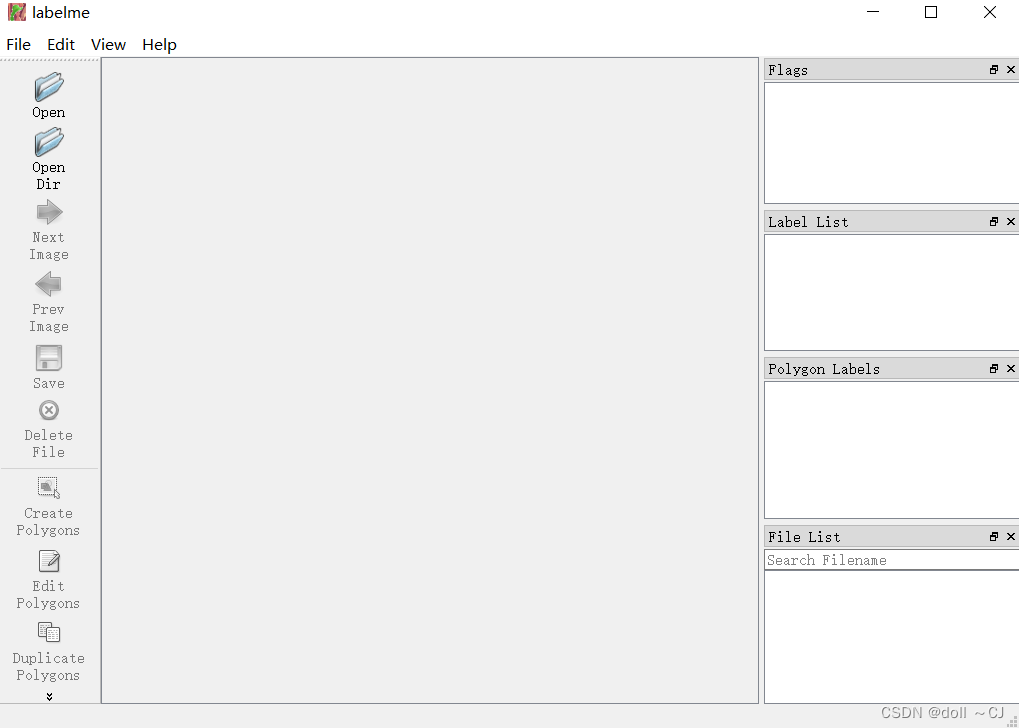

（一）打开labelme软件

# 第一步：打开anaconda3
# 第二步：打开CMD.exe Prompt
第三步：activate labelme
第四步：labelme

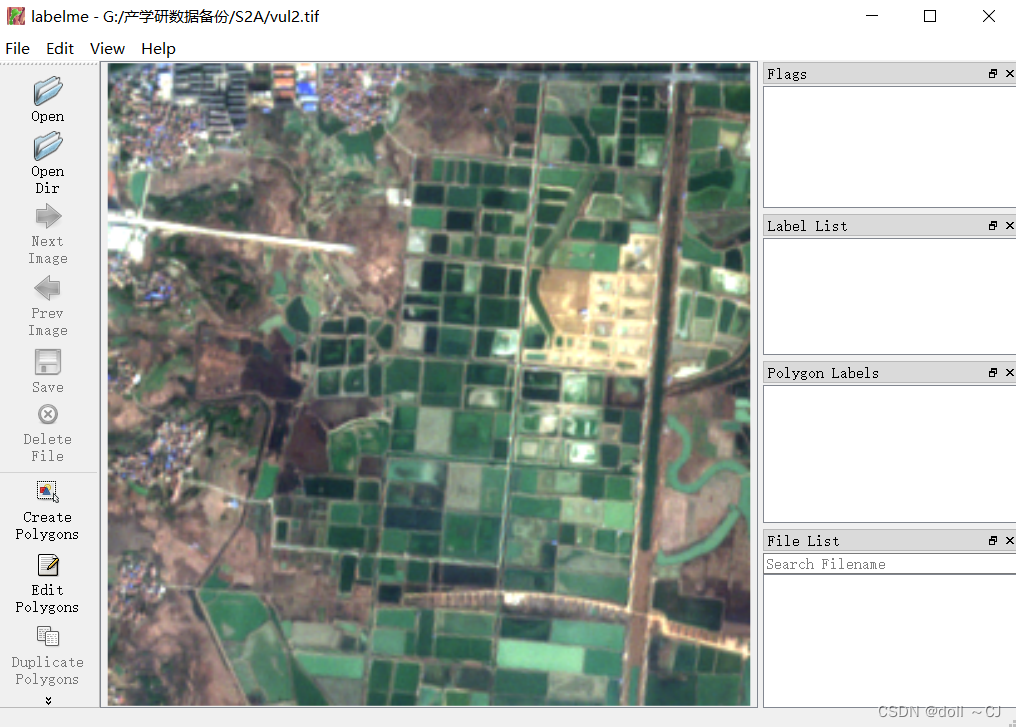

（二）载入样本图片

File -> Open -> 选择样本图片->open；

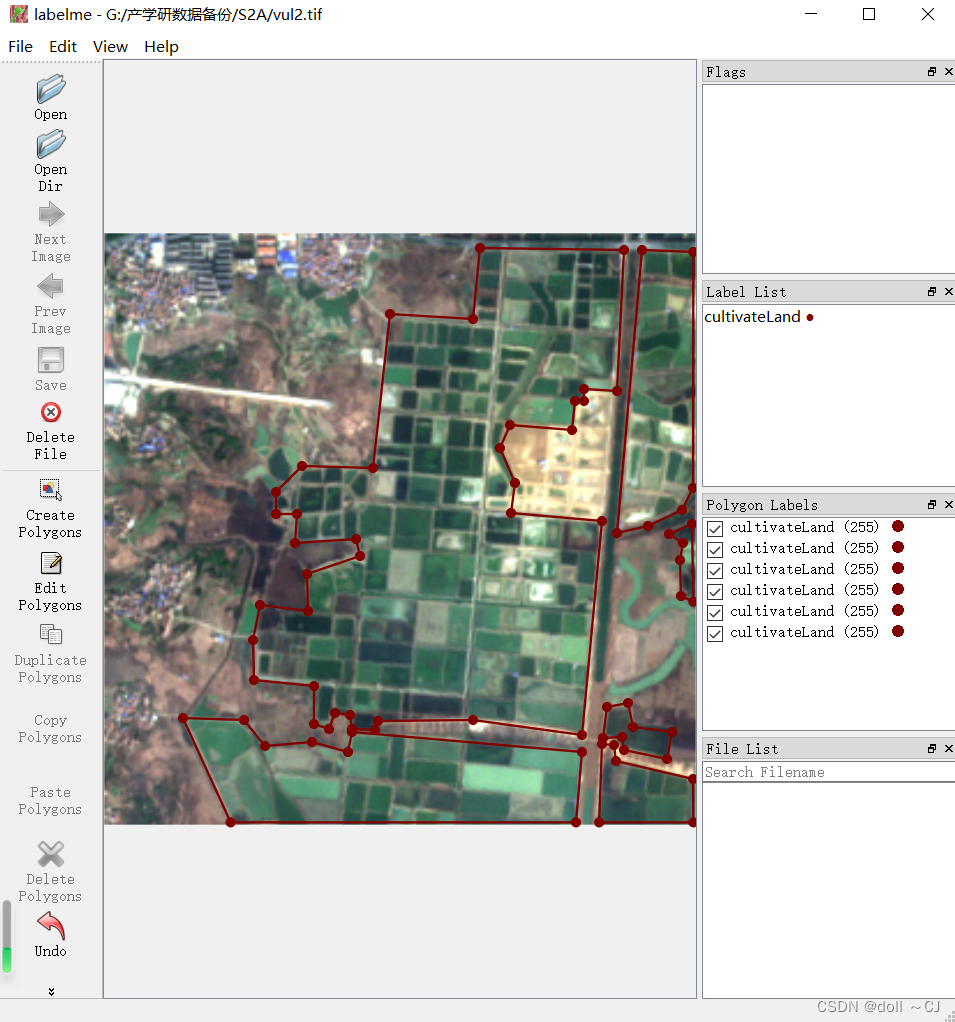

（三）勾选训练目标并保存标注文件

Create Polygons -> 定义目标标签与类别号->Save(保存类别文件)；

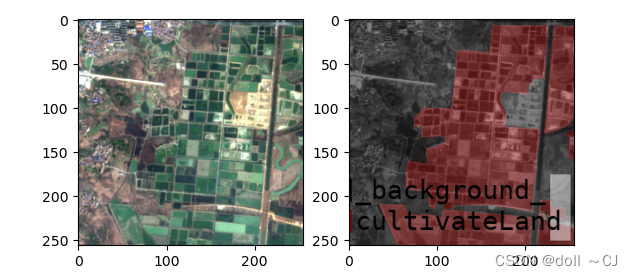

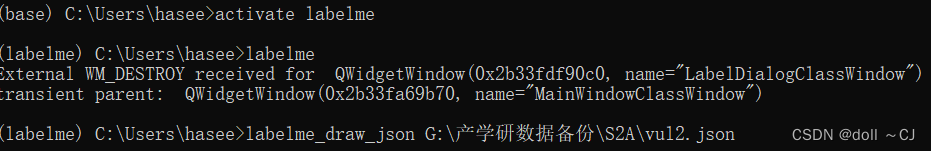

（四）关闭GUI后，在命令行运用labelme_draw_json 查看分割文件

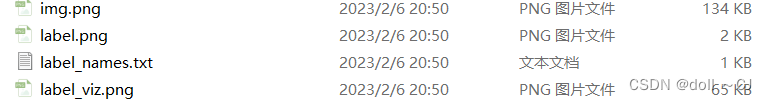

（五）利用labelme_json_to_dataset命令形成样本文件（忽略命令行后的提示）

（六）（统一数据集格式）使得语义分割标注数据的目标为白色，背景为黑色

命令行转换后的数据为R波段为0/128标识，B\G波段为0的RGB图像，而为了匹配基础数据集，此处需要将128全部替换为255并且输出单幅灰度图像。

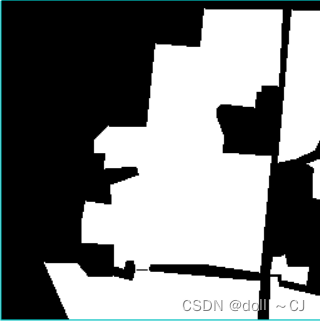

图四转换前图五转换后

# 此处可直接构建文件夹进行批量化转换
# opencv识别路径不带中文
path = r"G:\ChanXueYanRemark\label.png"
# 以灰度图像读取
img = cv2.imread(path)
B,G,R = cv2.split(img)
R[R == 128] = 255
cv2.imwrite("label4.png",R)

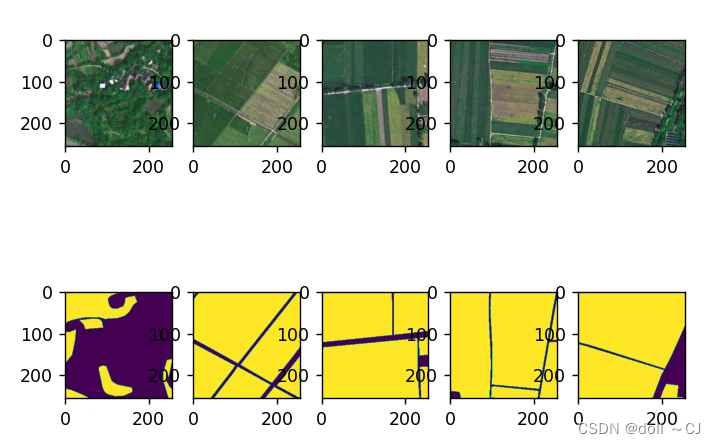

（七）标签制作数据展示

os.listdir()所读取到的文件名是乱序的，可选择处理文件名调用list.sort()函数可以对文件按顺序排序或利用字符串解析方法提取相对应文件。
