Acrel-5010重点用能单位能耗在线监测系统在湖南三立集团的应用

摘要:根据《重点用能节能办法》(国家发改委等第七部委2018年第15号令)、《重点用能单位能耗在线监测系统推广建设工作方案》(发展改革环境资本[2017]171号)和《关于加快重点用能单位能耗在线监测系统建设的通知》(发展改革办环境资本[2019]424号)，湖南省发展改革委、省市场监督管理局研究制定了湖南省端系统推广建设方案，目的是到2020年底“百家”，“千家”重点用能单位基本实现接入，到2021年底实现“万家”关键能源单位接入。安科瑞的基础《NHJC--01-2018重点能耗单位在线监测系统Acrel-5010重点用能单位能耗在线监测系统帮助湖南三力集团有限公司实现重点用能单位端系统建设。
关键词：关键用能单位；在线监控；数百万
引言
根据国家发展和改革委员会，国家质量监督检验检疫总局关于印发《重点用能单位能耗在线监测系统推广建设工作计划》的通知(发展和改革环境资源〔2017〕1711)要求，在物联网、云计算等技术的支持下，大力推进重点能源单位能耗在线监测系统建设，加快重点能源单位完善能源计量系统，提高能源管理水平，结合互联网和节能工作，提高节能宏观调控能力，促进能源消耗总量和强度的完成“双控”目标任务。
2019年4月4日，根据《国家发展和改革委员会办公厅、市场监督管理局办公厅关于加快重点用能单位在线能耗监测系统建设的通知》(国家发展和改革委员会发展和改革办公室环境资本〔2019〕424)要求加快重点用能单位能耗在线监测系统建设，要求各省、自治区、直辖市发展改革委、市场监管局(厅、委)、相关区域工业和信息化委员会(厅)、能源局落实目标责任，加快系统建设，切实提高数据质量，加强监管，加强政策保障。
安科瑞依据《NHJC--01-2018重点能耗单位在线监测系统Acrel-5010重点用能单位能耗在线监测系统帮助湖南三力集团有限公司实现重点用能单位端系统建设。
项目概况
湖南三里集团有限公司是一家集有色金属采矿、选择、冶炼为一体的综合性股份制民营企业。公司位于湖南、贵州、重庆三省交界处，位于花园县，是一家主要从事有色金属冶炼的大型股份制民营企业。
本项目是关键能源单元的在线监控和上传项目。端系统覆盖1级和2级能耗，现场仪表自动收集电力和水；煤、柴油采用人工填充，确定数据上传至省级关键能源单位在线能耗监测系统平台。
企业能源状况分析
湖南三里集团有限公司的生产能源主要是电力、燃煤、柴油等，能源消耗和工作质量为水。其中，电力、煤炭、柴油和水是外包的。水是通过供水公司提供的自来水和提取的河流供应工厂生产、办公或生活使用。
企业采购电力用于各分公司的电力、电解、材料运输、车间辅助电力、照明等用电设备生活煤和冬季余热锅炉蒸汽供应不足时的煤；柴油主要用于叉车运输和叉车动力辅助生产系统；蒸汽主要用于电解锌生产系统液体生产和电解工艺；水主要用于生产水等办公、生活用水等。
(1)电力流向

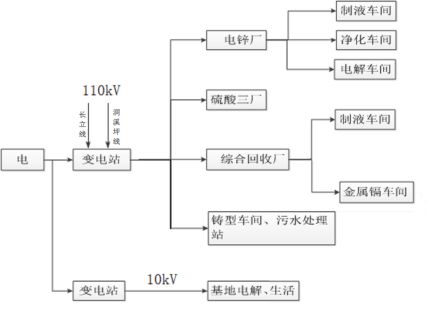

企业电力主要来自工厂110kV变电站和县电力公司提供1路10路kV电源。电锌厂、硫酸厂、综合回收厂、铸造车间从公司110kV县电力公司10变电站取电、基地电解、生活办公用电kV具体如下：

(2)柴油流向

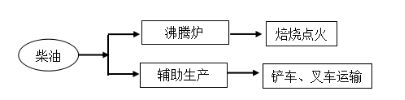

柴油主要用于沸腾炉点火和工厂运输车辆。

(3)煤炭流向

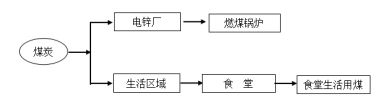

冬季电锌厂余热锅炉蒸汽供应不足时，企业煤主要用于锅炉补充蒸汽和食堂生活煤。

(4)水流

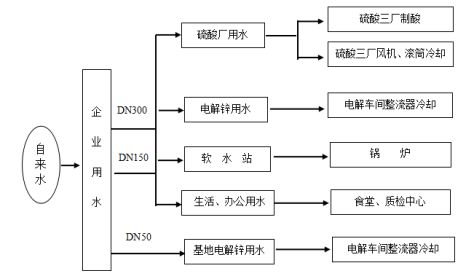

硫酸厂生产、电解车间冷却、软水站、生活办公用水主要用于企业自来水，具体如下：

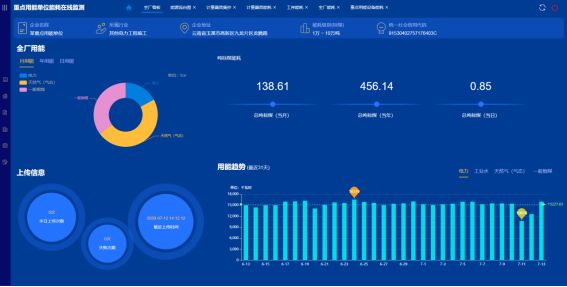

分析结果：监测数据和方法如下：现场仪器自动收集电、水、二次测量；煤、柴油、二次测量人工填充，确定数据上传至省级重点能耗单位在线监控系统平台。主要问题是终端系统覆盖一级、二级能源测量、能耗数据实时采集、监控、传输要求：（1）目前，三立工厂只有一个总水表具有自动数据采集功能，其他水表为机械表，需要更换。目前，正在安排水表的采购和更换。(2)县总电能表2路485通信接口已使用，需协调增加附表，以满足自动采集要求。(3)监测采集点分散，每点接近220V电源。组网方案关键能耗单位在线监控系统一般可分为三层。采集层：采集层主要通过现场安装电表、水表等能耗表来测量各工厂的能耗。所有仪器均采用带通信接口的智能远程传输仪器。仪器可以使用RS485现场总线组网Modbus数据传输协议。传输层：传输层主要用于我公司ANet通过一系列智能网关，智能网关的主要功能是RS计量表数据通过网关协议转换功能收集，数据通过运维协议传输到网关。网关的主要功能特征支持协议转换、数据加密传输和断点更新。平台管理：平台管理主要部署不同的服务。为满足数据处理、在线监控和实时上传的需要，平台管理提供一系列服务。介绍平台功能(1)全场看板全厂看板页面概述显示企业的基本信息；整个工厂的能耗显示日、月、年能耗转换吨标准煤，饼图显示不同能耗的比例；能耗趋势显示相同分类能耗的日常能耗趋势；上传信息显示关键能耗单元的上传。

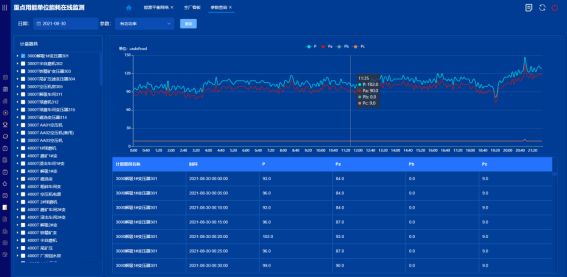

(2)参数查询页面可根据时间查询功率、电流、电压等参数。

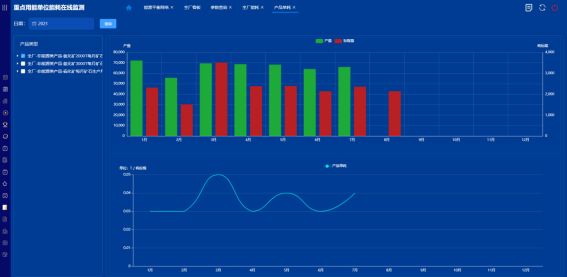

(3)产品单耗可根据收集到的能耗和输入的产品产量计算。

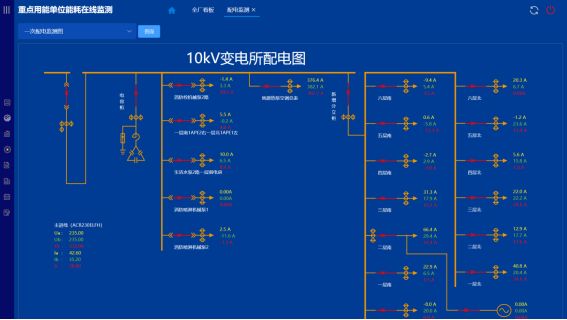

(4)实时在线监控全厂配电情况(电压、电流、功率、电能)。

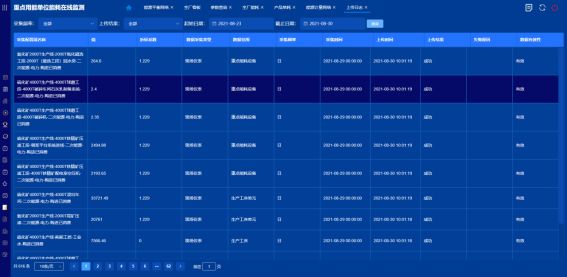

（5）记录数据上传日志。

推荐设备

端设备

能耗在线监控设备放置在关键能源单元，实现数据访问、安全隔离、数据处理存储和上传、运行管理功能、内部网络主机和外部网络主机通过安全隔离数据交互单元连接，确保生产网络安全，信息安全保护应满足相关标准和企业自身的需要，结构如下图所示：

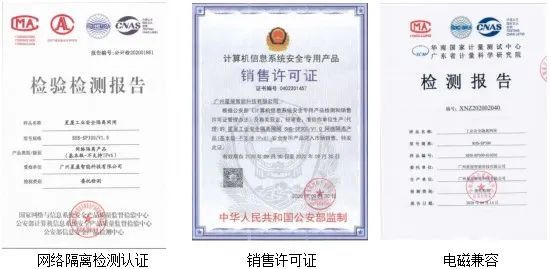

设备硬件参数●单主板采用低功耗处理器；●单板内存大小4G；●硬盘：128G固态硬盘●独立双主机“2+1”架构非IP物理隔离；●带VGA接口，外部显示器，便于现场维护操作；●双冗余开关电源，相互备用，支持热插拔，保证端部设备的可靠性，具有电源故障声光报警功能；●8路RS485串口；●6路千兆以太网；●4个USB可用于接口CA证书接口；安全产品认证通过公安部计算机信息系统安全产品质量监督检验中心网络隔离检测认证，取得计算机信息系统安全专用销售许可证和电磁兼容证书。

ANet能源网关

ANet一系列能源网关可以收集企业分散的能源计量设备，上传到终端设备，满足国家办公机关、大型公共建筑、工业企业等能源管理系统对水、电、气、油、冷、热等形式的能耗计量和分项数据收集需求。，可以快速配置所需的数据收集和上传数据中心等参数信息。相关报告及证书GB/T17626.2-2018电磁兼容试验及测量技术静电放电抗扰试验4级。GB/T17626.6-2017年电磁兼容试验及测量技术射频电磁场辐射抗扰试验3级。GB/T17626.4-2018《电磁兼容试验与测量技术电子快速瞬变脉冲群抗干扰试验》4级。GB/T17626.5-2019《电磁兼容试验与测量技术浪涌(冲击)抗干扰试验》4级。GB9254-2016信息技术设备无线电骚扰限值及测量方法合格。

结束语

自国家出台重点用能单位在线能耗监测政策以来，我公司反应热烈。本文介绍Acrel-湖南三力集团5010重点能耗单位在线监控系统的应用是按照国家标准建设，实现企业能耗在线监控和数据上传。同时，系统实现了数据采集、能耗趋势、能耗报警、各种数据报告分析曲线、图形分析，便于数据分析、研究和挖掘节能潜力。
