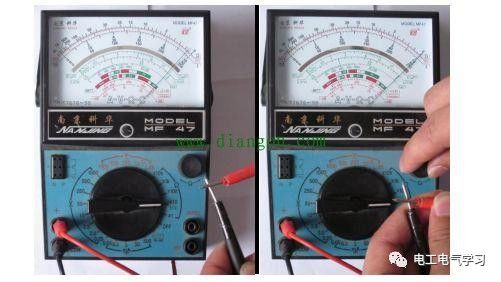

如果你想检查电路是否短路。首先,切断线路电源,然后拔下每个负载开关,用万用表的欧姆阻隔两根导线之间的电阻。在正常情况下,阻力越大越好。如果判断电路是否接地,可以使用万用表的欧姆档。测量每条线路对地的电阻。越大越好。需要指出的是,用万用表测量电路是否短路和接地是不准确的。不应该这样。如果接地或短路电阻非常小,如果电阻稍大,可以用万用表检测。万用表无法检出。它位于380V低压电路中。应使用500V兆欧表进行测量,无论是在线路之间还是接地。应高于0.38兆欧。否则,它是不合格的。

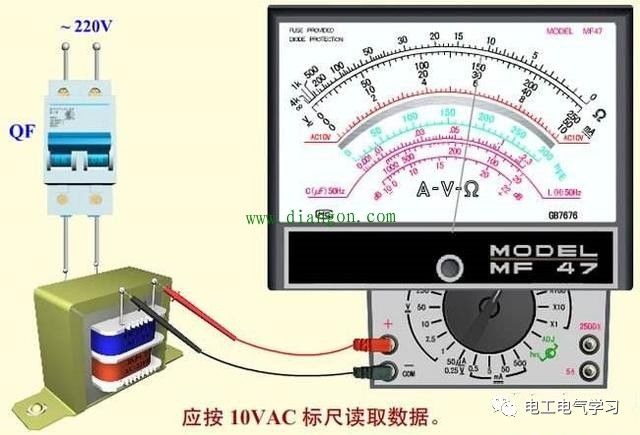

首先,我们需要区分带电线路和零线。接地线:将万用表转到交流电压,档位高于220V。将红色探针插入电压孔,黑色探针未插入。然后将红色探针插入其中一个插座并观察读数。
最大的读数是实线,较小的读数是零线,基本不移动的读数是地线。如果两个读数小,一个读数大,则接地线未接地,接地线也连接到零线。第二步不需要测量。将万用表转到“短路”测试功能(如果没有电阻测试),红色和黑色表笔分别连接到电路的接地和电源的接地。如果测试结果短路或电阻很小,则线路接地,否则没有。
检查泄漏和接地情况,并将万用表设置为200m。例如,如果测量设备是绝缘的,则将探头的一端连接到设备外壳或地线上,将探头的另一端连接到线路上。测量绝缘时,不要用手触摸探针,以防止测量误差。将万用表的电阻档位调到20K或200K,关闭主电源和负载电源,用一根表笔连接万用表的火线,一根表笔连接万用表的地线,检查电阻值,然后将一根表笔连接到零线,一根表笔连接到地线,观察电阻值两次。
如果超过7.3或14.5倍以上,则表明当时连接的带有电阻值的带电线路或零线存在泄漏。
