电动工具直流调速专用集成电路芯片GS069，——电源电压范围宽、功耗小、抗干扰能力强

      GS069是CMOS工艺、电动工具直流调速专用集成电路。具有电源电压范围宽、功耗小、抗干扰能力强等特点。

       应用范围：广泛应用于各种电动工具。

02

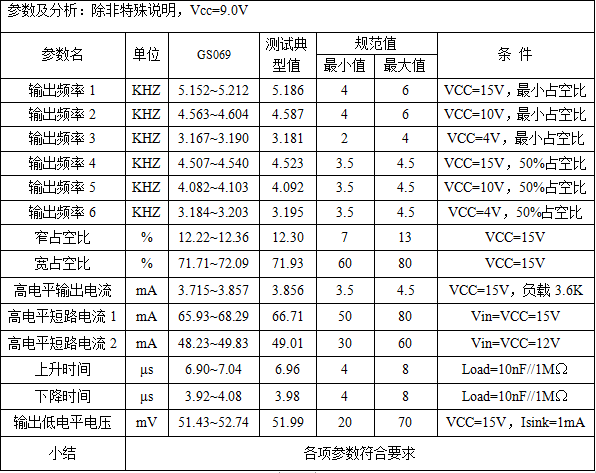

产品基本参数

03

产品应用

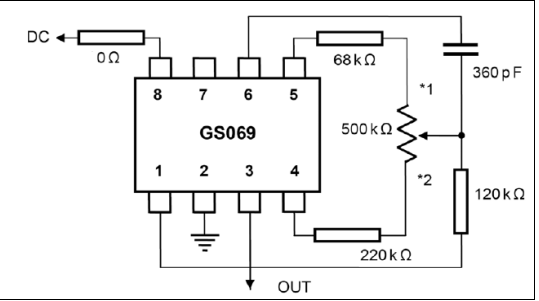

 1、应用图：

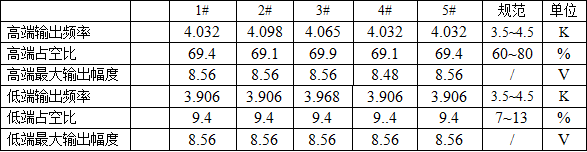

2、测试参数：（VCC=9V，RL=2K，输出波形频率与占空比）

04

结  论

GS06参数基本正常，用于直流供电的可调速电动工具上。
