cgroups介绍及安装配置使用详解

1 cgroup简介

    Cgroups是control groups的缩写,是Linux内核提供的一种可以限制、记录、隔离进程组(process groups)所使用的物理资源(如:cpu,memory,IO等等)的机制。最初由google的工程师提出,后来被整合进Linux内核。也是目前轻量级虚拟化技术 lxc (linux container)的基础之一。

2 cgroup作用

    Cgroups最初的目标是为资源管理提供的一个统一的框架,既整合现有的cpuset等子系统,也为未来开发新的子系统提供接口。现在的cgroups适用于多种应用场景,从单个进程的资源控制,到实现操作系统层次的虚拟化(OS Level Virtualization)。Cgroups提供了以下功能:
    1.限制进程组可以使用的资源数量(Resource limiting )。比如:memory子系统可以为进程组设定一个memory使用上限,一旦进程组使用的内存达到限额再申请内存,就会出发OOM(out of memory)。
    2.进程组的优先级控制(Prioritization )。比如:可以使用cpu子系统为某个进程组分配特定cpu share。
    3.记录进程组使用的资源数量(Accounting )。比如:可以使用cpuacct子系统记录某个进程组使用的cpu时间
    4.进程组隔离(Isolation)。比如:使用ns子系统可以使不同的进程组使用不同的namespace,以达到隔离的目的,不同的进程组有各自的进程、网络、文件系统挂载空间。
    5.进程组控制(Control)。比如:使用freezer子系统可以将进程组挂起和恢复。

3 cgroup相关概念

  3.1 相关概念

    1.任务(task)。在cgroups中,任务就是系统的一个进程。
    2.控制族群(control group)。控制族群就是一组按照某种标准划分的进程。Cgroups中的资源控制都是以控制族群为单位实现。一个进程可以加入到某个控制族群,也从一个进程组迁移到另一个控制族群。一个进程组的进程可以使用cgroups以控制族群为单位分配的资源,同时受到cgroups以控制族群为单位设定的限制。
    3.层级(hierarchy)。控制族群可以组织成hierarchical的形式,既一颗控制族群树。控制族群树上的子节点控制族群是父节点控制族群的孩子,继承父控制族群的特定的属性。
    4.子系统(subsystem)。一个子系统就是一个资源控制器,比如cpu子系统就是控制cpu时间分配的一个控制器。子系统必须附加(attach)到一个层级上才能起作用,一个子系统附加到某个层级以后,这个层级上的所有控制族群都受到这个子系统的控制。

  3.2 相互关系

    1.每次在系统中创建新层级时,该系统中的所有任务都是那个层级的默认 cgroup(我们称之为 root cgroup ,此cgroup在创建层级时自动创建,后面在该层级中创建的cgroup都是此cgroup的后代)的初始成员。
    2.一个子系统最多只能附加到一个层级。
    3.一个层级可以附加多个子系统
    4.一个任务可以是多个cgroup的成员,但是这些cgroup必须在不同的层级。
    5.系统中的进程(任务)创建子进程(任务)时,该子任务自动成为其父进程所在 cgroup 的成员。然后可根据需要将该子任务移动到不同的 cgroup 中,但开始时它总是继承其父任务的cgroup。

4 cgroup子系统介绍

    blkio   -- 这个子系统为块设备设定输入/输出限制,比如物理设备(磁盘,固态硬盘,USB 等等)。
    cpu     -- 这个子系统使用调度程序提供对 CPU 的 cgroup 任务访问。
    cpuacct -- 这个子系统自动生成 cgroup 中任务所使用的 CPU 报告。
    cpuset  -- 这个子系统为 cgroup 中的任务分配独立 CPU(在多核系统)和内存节点。
    devices -- 这个子系统可允许或者拒绝 cgroup 中的任务访问设备。
    freezer -- 这个子系统挂起或者恢复 cgroup 中的任务。
    memory  -- 这个子系统设定 cgroup 中任务使用的内存限制,并自动生成由那些任务使用的内存资源报告。
    net_cls -- 这个子系统使用等级识别符(classid)标记网络数据包,可允许 Linux 流量控制程序(tc)识别从具体 cgroup 中生成的数据包。
    ns      -- 名称空间子系统。

5 cgroup安装(centos下)

    若系统未安装则进行安装,若已安装则进行更新。

[root@localhost ~]# yum install libcgroup
    查看运行状态,并启动服务

[root@localhost ~]# service cgconfig status
Stopped
[root@localhost ~]# service cgconfig start
Starting cgconfig service:                                 [  OK  ]
[root@localhost ~]# service cgconfig status
Running

6 cgroup配置

    6.1 配置文件介绍

    6.1.1 cgroup配置文件所在位置

/etc/cgconfig.conf
    6.1.2 默认配置文件内容

mount {
        cpuset  = /cgroup/cpuset;
        cpu     = /cgroup/cpu;
        cpuacct = /cgroup/cpuacct;
        memory  = /cgroup/memory;
        devices = /cgroup/devices;
        freezer = /cgroup/freezer;
        net_cls = /cgroup/net_cls;
        blkio   = /cgroup/blkio;
}
    相当于执行命令

mkdir /cgroup/cpuset
mount -t cgroup -o cpuset red /cgroup/cpuset
……
mkdir /cgroup/blkio
mount -t cgroup -o cpuset red /cgroup/blkio
    6.1.3 cgroup section的语法格式如下

group <name> {
    [<permissions>]
    <controller> {
        <param name> = <param value>;
        …
    }
    …}
    name: 指定cgroup的名称
    permissions:可选项,指定cgroup对应的挂载点文件系统的权限,root用户拥有所有权限。
    controller:子系统的名称
    param name 和 param value:子系统的属性及其属性值

7 cgroup实例分析(限制mysql资源使用)

    7.1 配置对mysql实例的资源限制

    前提:mysql数据库已在机器上安装

    7.1.1 修改cgconfig.conf文件

mount {
	cpuset	= /cgroup/cpuset;
	cpu	= /cgroup/cpu;
	cpuacct	= /cgroup/cpuacct;
	memory	= /cgroup/memory;
        blkio   = /cgroup/blkio;
}

group mysql_g1 {
    cpu {
            cpu.cfs_quota_us = 50000;
            cpu.cfs_period_us = 100000;
    }
    cpuset {
            cpuset.cpus = "3";
            cpuset.mems = "0";
    }
    cpuacct{

    }
    memory {
            memory.limit_in_bytes=104857600;
            memory.swappiness=0;
            # memory.max_usage_in_bytes=104857600;
            # memory.oom_control=0;
    }
    blkio  {
           blkio.throttle.read_bps_device="8:0 524288";
           blkio.throttle.write_bps_device="8:0 524288";
    }
}

    7.1.2 配置文件的部分解释。

    cpu:cpu使用时间限额。

    cpu.cfs_period_us和cpu.cfs_quota_us来限制该组中的所有进程在单位时间里可以使用的cpu时间。这里的cfs是完全公平调度器的缩写。cpu.cfs_period_us就是时间周期(微秒),默认为100000,即百毫秒。cpu.cfs_quota_us就是在这期间内可使用的cpu时间(微秒),默认-1,即无限制。(cfs_quota_us是cfs_period_us的两倍即可限定在双核上完全使用)。

    cpuset:cpu绑定

    我们限制该组只能在0一共1个超线程上运行。cpuset.mems是用来设置内存节点的。

    本例限制使用超线程0上的第四个cpu线程。

    其实cgconfig也就是帮你把配置文件中的配置整理到/cgroup/cpuset这个目录里面,比如你需要动态设置mysql_group1/ cpuset.cpus的CPU超线程号,可以采用如下的办法。

[root@localhost ~]# echo "0" > mysql_group1/ cpuset.cpus

    cpuacct:cpu资源报告


    memory:内存限制

    内存限制我们主要限制了MySQL可以使用的内存最大大小memory.limit_in_bytes=256M。而设置swappiness为0是为了让操作系统不会将MySQL的内存匿名页交换出去。

    blkio:BLOCK IO限额

    blkio.throttle.read_bps_device="8:0 524288"; #每秒读数据上限
    blkio.throttle.write_bps_device="8:0 524288"; #每秒写数据上限

    其中8:0对应主设备号和副设备号,可以通过ls -l /dev/sda查看

[root@localhost /]# ls -l /dev/sda
brw-rw----. 1 root disk 8, 0 Sep 15 04:19 /dev/sda
    7.1.3 拓展知识

    现在较新的服务器CPU都是numa结构<非一致内存访问结构(NUMA:Non-Uniform Memory Access)>,使用numactl --hardware可以看到numa各个节点的CPU超线程号,以及对应的节点号。

    本例结果如下:

[root@localhost /]# numactl --hardware
available: 1 nodes (0)
node 0 cpus: 0 1 2 3
node 0 size: 1023 MB
node 0 free: 68 MB
node distances:
node   0
  0:  10
    以下是较高端服务器的numa信息,仅作参考。

[root@localhost ~]# numactl --hardware
available: 4 nodes (0-3)
node 0 cpus: 0 4 8 12 16 20 24 28 32 36 40 44 48 52 56 60
node 0 size: 16338 MB
node 0 free: 391 MB
node 1 cpus: 1 5 9 13 17 21 25 29 33 37 41 45 49 53 57 61
node 1 size: 16384 MB
node 1 free: 133 MB
node 2 cpus: 2 6 10 14 18 22 26 30 34 38 42 46 50 54 58 62
node 2 size: 16384 MB
node 2 free: 137 MB
node 3 cpus: 3 7 11 15 19 23 27 31 35 39 43 47 51 55 59 63
node 3 size: 16384 MB
node 3 free: 186 MB
node distances:
node   0   1   2   3
  0:  10  20  30  20
  1:  20  10  20  30
  2:  30  20  10  20
  3:  20  30  20  10

    7.1.4 修改cgrules.conf文件

[root@localhost ~]# vi /etc/cgrules.conf
# /etc/cgrules.conf
#The format of this file is described in cgrules.conf(5)
#manual page.
#
# Example:
#<user>         <controllers>   <destination>
#@student       cpu,memory      usergroup/student/
#peter          cpu             test1/
#%              memory          test2/
*:/usr/local/mysql/bin/mysqld * mysql_g1
    注:共分为3个部分,分别为需要限制的实例,限制的内容(如cpu,memory),挂载目标。

    7.2 使配置生效

[root@localhost ~]# /etc/init.d/cgconfig restart
Stopping cgconfig service:                                 [  OK  ]
Starting cgconfig service:                                 [  OK  ]
[root@localhost ~]# /etc/init.d/cgred restart
Stopping CGroup Rules Engine Daemon...                     [  OK  ]
Starting CGroup Rules Engine Daemon:                       [  OK  ]
    注:重启顺序为cgconfig -> cgred ,更改配置文件后两个服务需要重启,且顺序不能错。

    7.3 启动MySQL,查看MySQL是否处于cgroup的限制中

[root@localhost ~]# ps -eo pid,cgroup,cmd | grep -i mysqld
29871 blkio:/;net_cls:/;freezer:/;devices:/;memory:/;cpuacct:/;cpu:/;cpuset:/ /bin/sh ./bin/mysqld_safe --defaults-file=/etc/my.cnf --basedir=/usr/local/mysql/ --datadir=/usr/local/mysql/data/
30219 blkio:/;net_cls:/;freezer:/;devices:/;memory:/;cpuacct:/;cpu:/;cpuset:/mysql_g1 /usr/local/mysql/bin/mysqld --defaults-file=/etc/my.cnf --basedir=/usr/local/mysql/ --datadir=/usr/local/mysql/data/ --plugin-dir=/usr/local/mysql//lib/plugin --user=mysql --log-error=/usr/local/mysql/data//localhost.localdomain.err --pid-file=/usr/local/mysql/data//localhost.localdomain.pid --socket=/tmp/mysql.sock --port=3306
30311 blkio:/;net_cls:/;freezer:/;devices:/;memory:/;cpuacct:/;cpu:/;cpuset:/ grep -i mysqld

    7.4 资源限制验证

    使用mysqlslap对mysql进行压力测试,看mysql使用资源是否超过限制。

    7.4.1 在shell窗口1用mysqlslap对mysql进行压力测试。

[root@localhost /]# /usr/local/mysql/bin/mysqlslap --defaults-file=/etc/my.cnf --concurrency=150 --iterations=1 --number-int-cols=8 --auto-generate-sql --auto-generate-sql-load-type=mixed --engine=innodb --number-of-queries=100000 -ujesse -pjesse --number-char-cols=35 --auto-generate-sql-add-autoincrement --debug-info -P3306 -h127.0.0.1

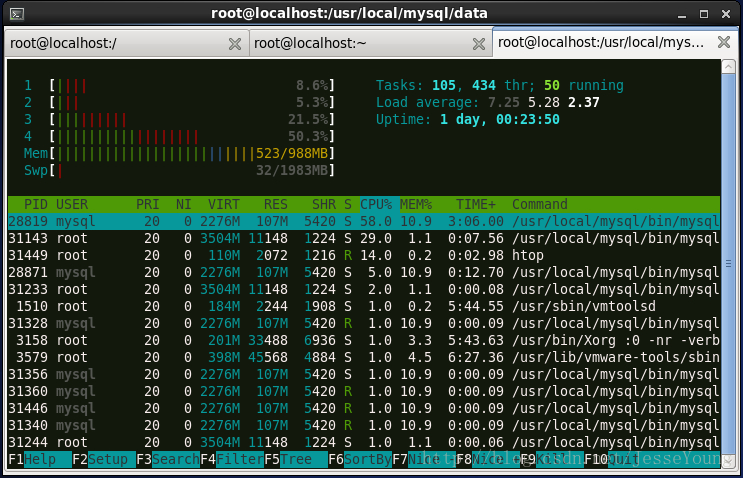

    7.4.2 在shell窗口2查看mysql对cpu,内存的使用

    可见:cpu限制在了第四个核心上,且对第四个核心的使用限制在50%。

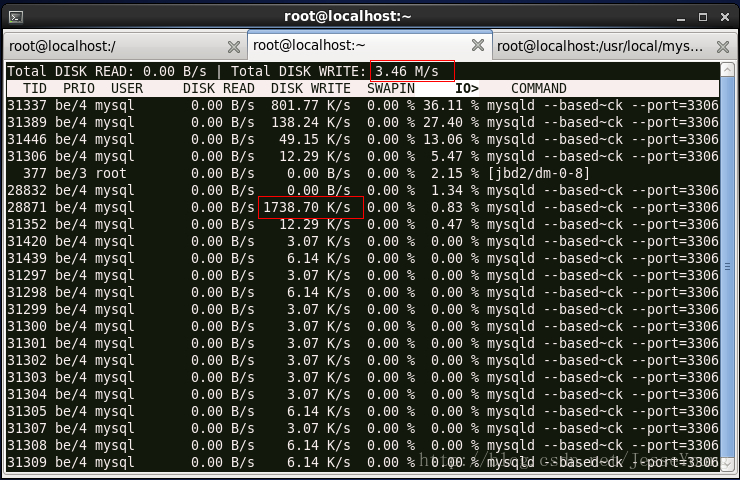

    7.4.3 在shell窗口3查看io的消耗


    可见:mysql对io的读及写消耗均限制在2M每秒以内。

8 cgroup实例分析(手工动态验证)

    还原配置文件/etc/cgconfig.conf及/etc/cgrules.conf 为默认配置。测试实例依然为mysql,测试工具为mysqlslap。

    开启cgconfig及cgrules 服务。

[root@localhost /]# /etc/init.d/cgconfig restart
Stopping cgconfig service:                                 [  OK  ]
Starting cgconfig service:                                 [  OK  ]
[root@localhost /]# /etc/init.d/cgred restart
Stopping CGroup Rules Engine Daemon...                     [  OK  ]
Starting CGroup Rules Engine Daemon:                       [  OK  ]

    开启mysqlslap压力测试程序。

[root@localhost /]# /usr/local/mysql/bin/mysqlslap --defaults-file=/etc/my.cnf --concurrency=150 --iterations=1 --number-int-cols=8 --auto-generate-sql --auto-generate-sql-load-type=mixed --engine=innodb --number-of-queries=100000 -ujesse -pjesse --number-char-cols=35 --auto-generate-sql-add-autoincrement --debug-info -P3306 -h127.0.0.1

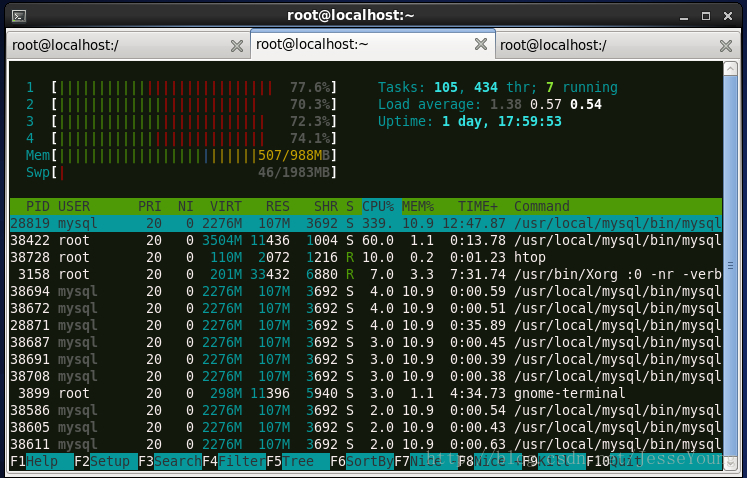

    通过htop查看资源消耗。


    8.1 cpu限制实例

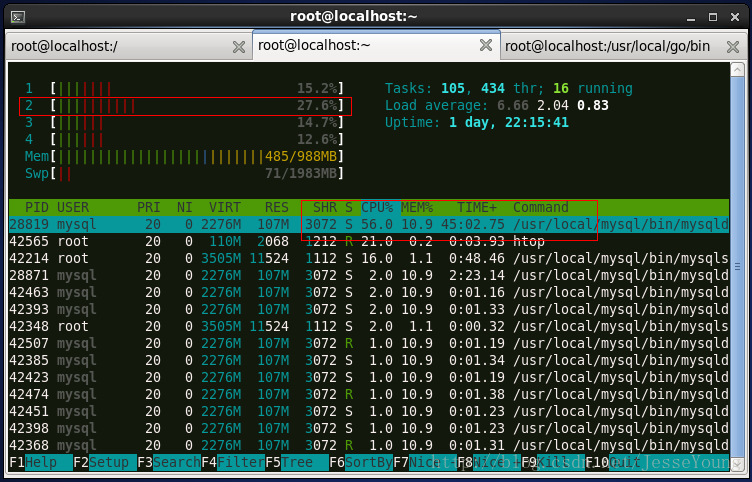

    限制mysql使用一个核,如第2个核,且对该核的使用不超过50%

[root@localhost /]# mkdir -p /cgroup/cpu/foo/
[root@localhost /]# mkdir -p /cgroup/cpuset/foo/
[root@localhost /]# echo 50000 > /cgroup/cpu/foo/cpu.cfs_quota_us
[root@localhost /]# echo 100000 > /cgroup/cpu/foo/cpu.cfs_period_us
[root@localhost /]# echo "0" > /cgroup/cpuset/foo/cpuset.mems
[root@localhost /]# echo "1" > /cgroup/cpuset/foo/cpuset.cpus
[root@localhost /]# echo 28819 > /cgroup/cpu/foo/tasks

    其中:28819为mysqld的进程号。


    8.2 内存限制实例

    限制mysql使用内存为不超过512M

    跑一个消耗内存脚本

x='a'
while [ True ];do
    x=$x$x
done;

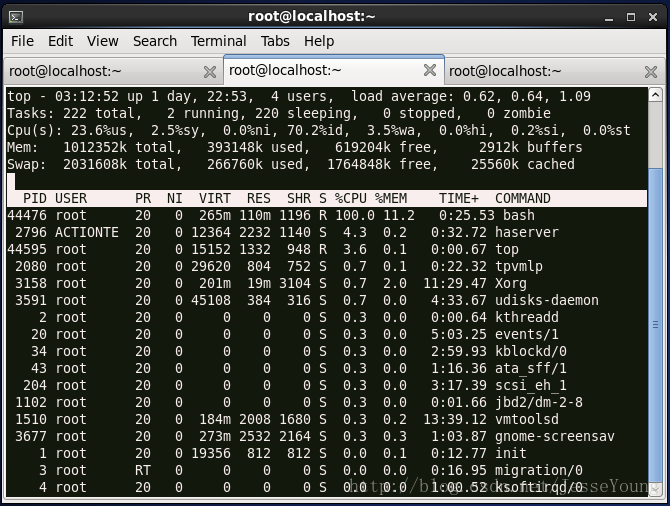

    内存的消耗在不断增加,对其进行限制,使其使用内存在500M以内

[root@localhost /]# mkdir -p /cgroup/memory/foo
[root@localhost /]# echo 524288000 >  /cgroup/memory/foo/memory.limit_in_bytes
[root@localhost /]# echo 44476 > /cgroup/memory/foo/tasks

    内存使用得到了有效控制。

    8.3 IO限制实例

    跑一个消耗IO的测试

[root@localhost ~]# dd if=/dev/sda of=/dev/null

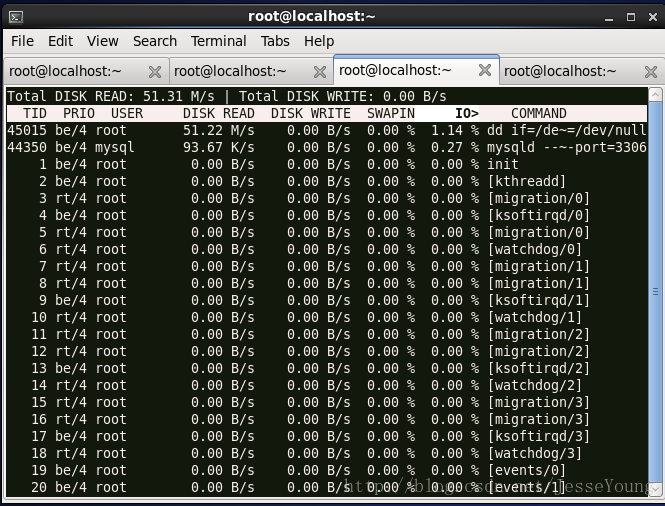

    通过iotop看io占用情况,磁盘读取速度到了50M/s


    限制读取速度为10M/S

[root@localhost ~]# mkdir -p /cgroup/blkio/foo
[root@localhost ~]# echo '8:0   10485760' >  /cgroup/blkio/foo/blkio.throttle.read_bps_device
[root@localhost ~]# echo 45033 > /cgroup/blkio/foo/tasks
    注1:45033为dd的进程号

    注2:8:0对应主设备号和副设备号,可以通过ls -l /dev/sda查看

[root@localhost ~]# ls -l /dev/sda
brw-rw----. 1 root disk 8, 0 Sep 15 04:19 /dev/sda

9 cgroup小结

    使用cgroup临时对进程进行调整,直接通过命令即可,如果要持久化对进程进行控制,即重启后依然有效,需要写进配置文件/etc/cgconfig.conf及/etc/cgrules.conf



****************************************************************************************
    原文地址:http://blog.csdn.net/jesseyoung/article/details/39077829
    博客主页:http://blog.csdn.net/jesseyoung

****************************************************************************************
