在之前的文章中，我们介绍了组态 DP 网络时，无论使用哪家控制系统的组态工具，组态过程基本都是按照以下步骤：

在本期文章中，我们就来介绍一下在组态过程中常见的配置错误。

每一个 DP 设备都有唯一的设备标识号 Ident_number，如果 GSD 文件错误，在组态时添加的设备与实际设备的标识号不一致，网络初始化时将报错。

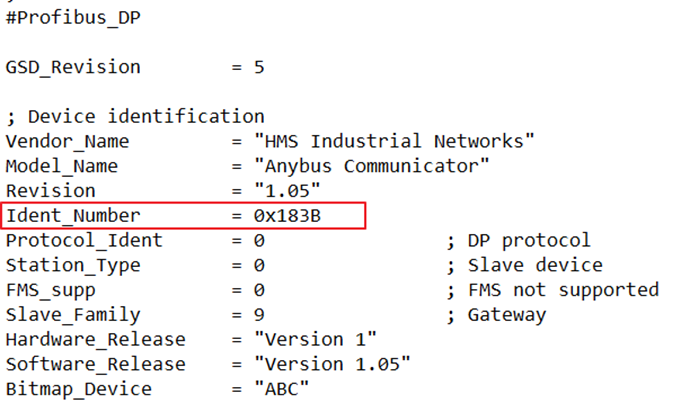

GSD 文件中 Ident_Number 信息

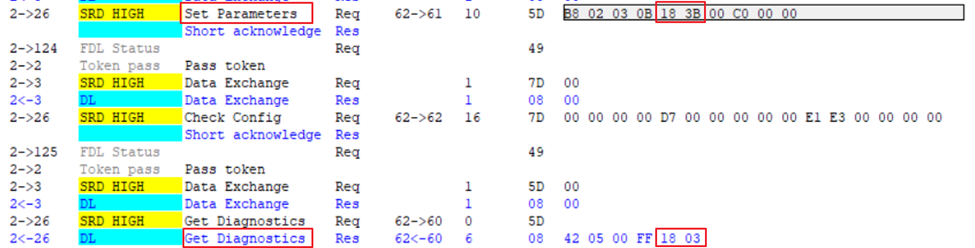

通过报文我们可以看到，在组态工具中导入上方GSD文件进行设备组态，初始化时设置参数中的设备标识号是0x183B，但在下方读取设备诊断信息报文中，设备返回的实际设备号是0x1803，很显然与GSD文件中不一致，导致该设备初始化不成功，无法进入数据交互状态。

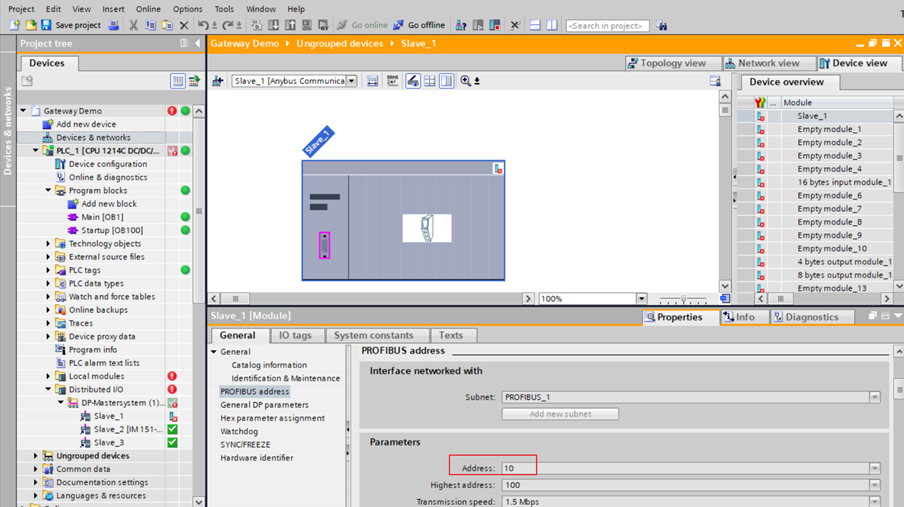

在组态时，添加完设备后需要设置设备的站点地址，这里并不是通过组态工具给设备分配地址，而是设置的值需要与设备实际值一致。

PROFIBUS 设备地址通常有 2 种设置方式，拨码或者软件设置。

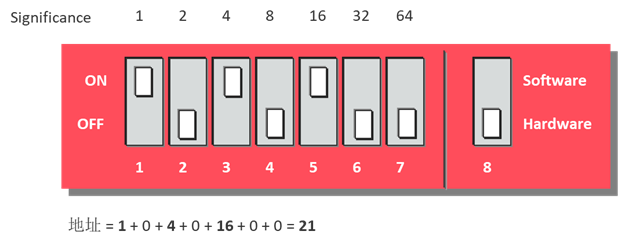

**二进制拨码：**按照二进制数进行计算。

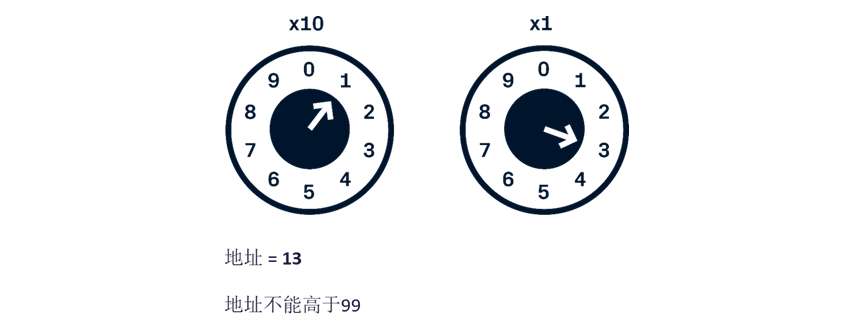

**旋钮设置：**一般由 2 个旋钮组成，一个代表十位，一个代表个位。有十进制旋钮和十六进制，十进制旋钮地址最大到 99。

一般通过硬件拨码修改了设备地址后，需要重启设备，新的地址才能起作用。

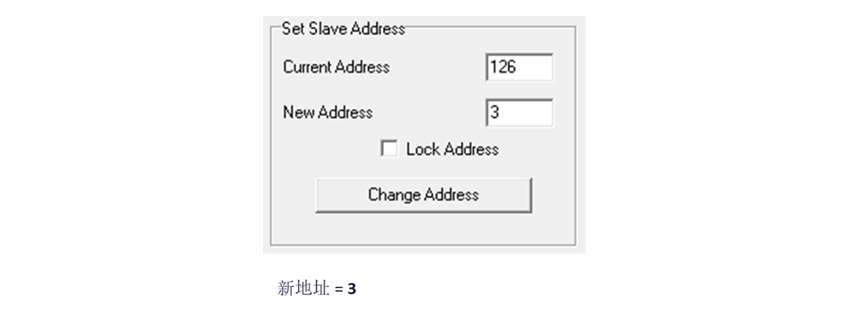

**软件设置：**通过软件工具设置地址。通过这种方式设置地址时，设备出厂默认地址都是 126。

有的设备既支持硬件拨码，也支持软件设置，但是不能同时使用。

PROFIBUS 网络通过设备地址寻址，因此同一个网络上的设备，站地址必须唯一。

每一个槽的模块与实际设备一致

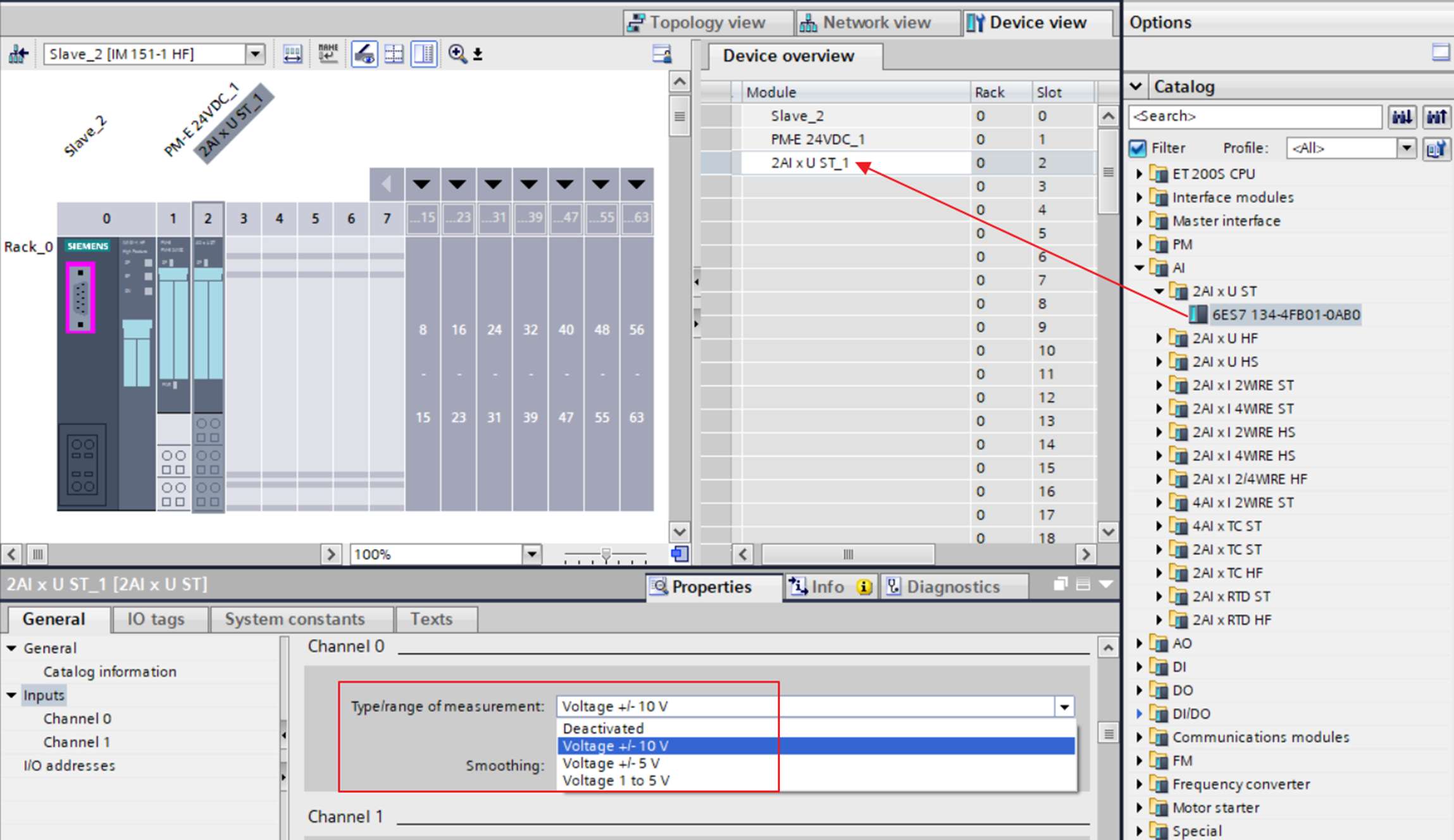

譬如西门子 ET200s，在组态工具中添加模块时，每个槽放置的模块型号需要和实际设备一致。
某些设备每一个槽的模块是固定的

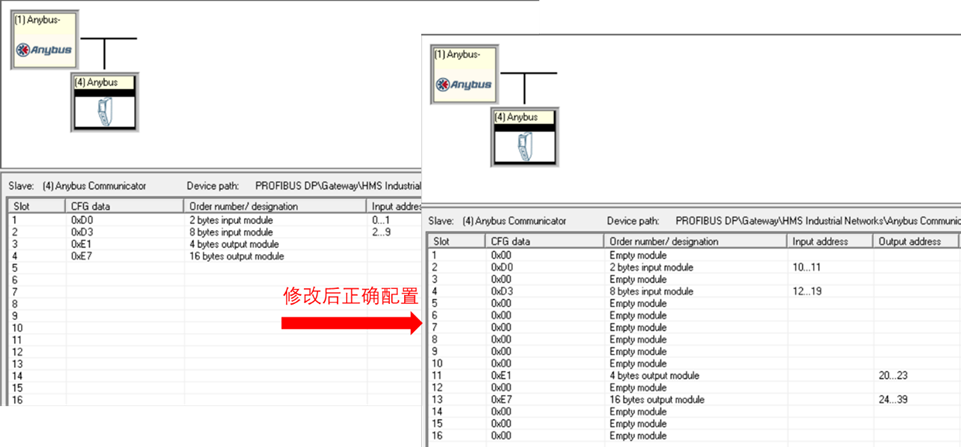

譬如，Anybus ABC3000 网关，下图中都是组态的输入 10 字节，输出 20 字节，但是左侧图中的配置在 PROFIBUS 网络初始化时会报错，因为网关的每一个槽可以放置的模块是固定的，模块只能放置在固定的槽号中，不使用的槽用空模块填充。
