博主在从ZET6转到C8T6芯片时遇到PWM配置问题，发现PC13无法用于TIM功能。通过查阅手册和参考教程，了解到PC13不具备TIM功能，因此改用小电机+驱动模块。在配置TIM2时，发现PWM值设置与预期相反，通过修改TIM_OCMode解决了这个问题。最终实现了PWM管脚定义，并分享了修改TIM配置的技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一开始学32是用战舰版ZET6学的，但后面做项目嘛，144pin的芯片也太大了，就改用c8t6了，好在也都是f103系列的，配置都差不多，所以正点原子配套的参考手册还能用

现在直说PWM的配置吧，战舰版里例程是PB5，及控制LED灯的明亮程度；

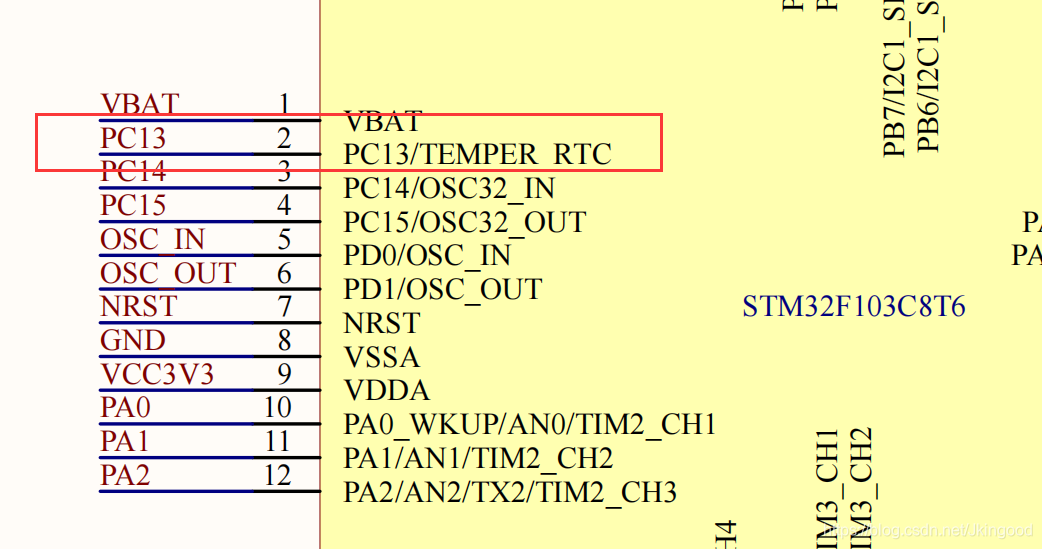

可c8t6没有啊，我原本想既然这样，不然我用PC13（这个是市面上c8t6最小系统的默认LED灯），结果查了手册，发现PC13根本没有TIM功能，更别撤做PWM了，在这里插入图片描述
（别问我TEMPER_RTC是啥意思，搜了一下是做入侵检测功能，不懂不懂，手里里也没提，不管了）

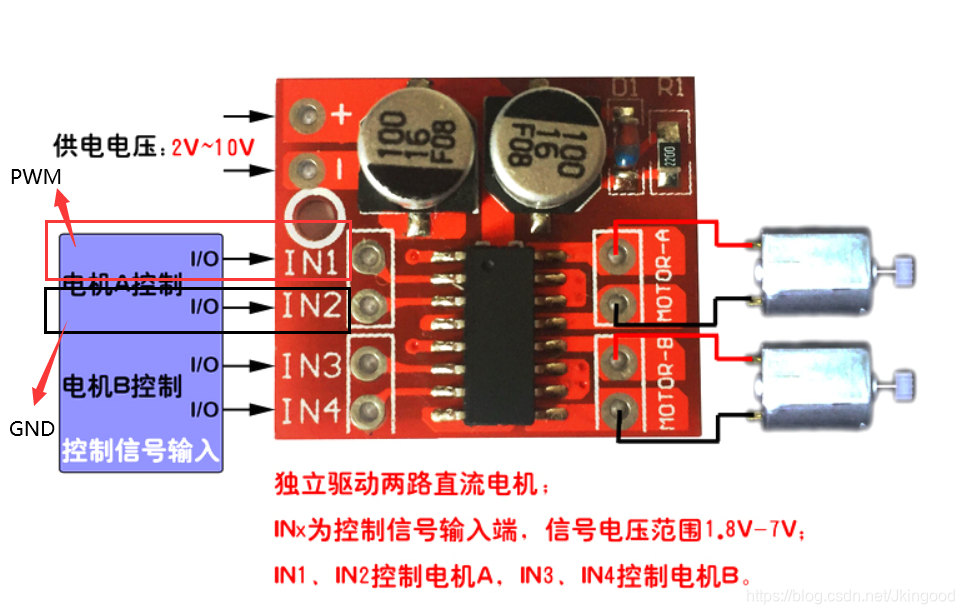

所以没办法，手头正好有个小电机+驱动模块，稍微接了接，
在这里插入图片描述
看图，省了一个PWM管脚，就用一个算了，另一个接地，现在的目的就是做pwm的管脚定义了，

转载原子论坛里大神的文章：
http://www.openedv.com/forum.php?mod=viewthread&tid=287896&highlight=TIM2%2BA2

看完的照着改，肯定也能出来，重映像嘛！！，讲的很详细了；

但，这时候我发现了一个问题，导致还需要小小的改动：

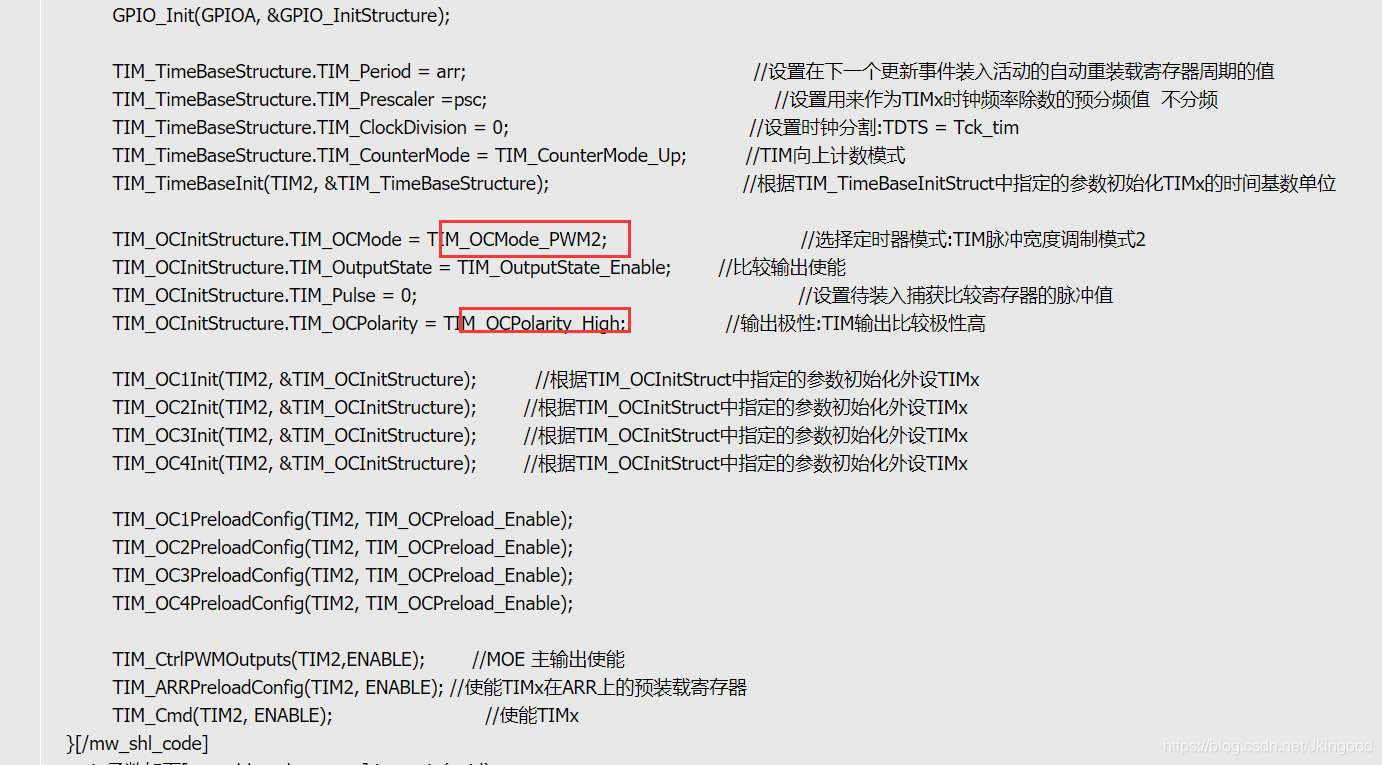

及，在这里插入图片描述
按这个配置下来，TIM2_PWM_Init(1000,0);
pwm输出：
TIM_SetCompare3(TIM2,0); 电压为3.3 最大
TIM_SetCompare3(TIM2,1000) ; 电压为0

这样很不习惯，毕竟大家都喜欢PWM值越大，电压越大嘛，所以还需要改动一下。

转载大神的文章：
https://blog.csdn.net/gtkknd/article/details/39296151#

看完了，大体就懂了是个什么意思，其实很好改，

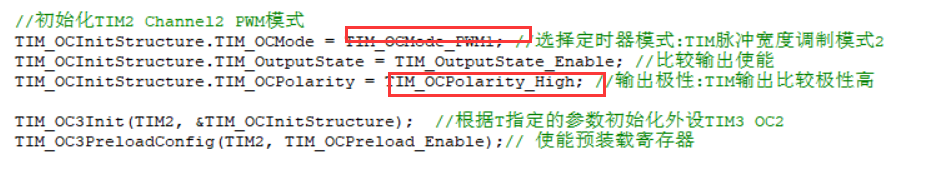

在这里插入图片描述
直接改成TIM_OCMode_PWM2——>TIM_OCMode_PWM1就好了，千万别同时改动TIM_OCInitStructure.TIM_OCPolarity参数，我当时一开始改成了TIM_OCPolarity_Down,结果反而不能动了，发呆了好半天。
