一

测试准备

硬件

软件

二	使用Web服务器向导组态Web服务器

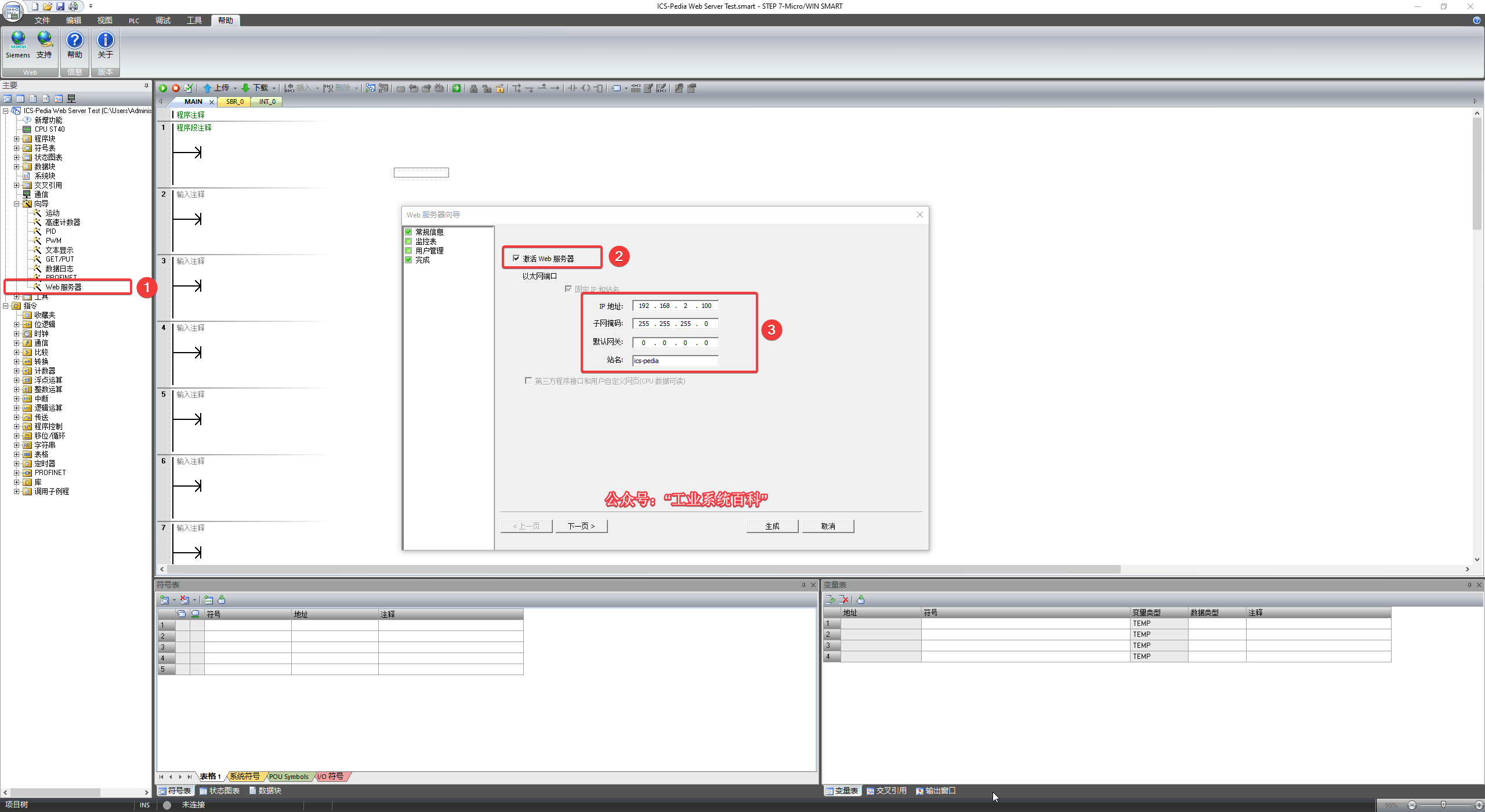

打开Web服务器向导，并在Web 服务器窗口中，选择"激活 Web 服务器"(Activate Web Server)。
输入要连接的CPU模块的IP地址和站名，注意，如果激活Web服务器，则S7-200 SMART CPU只能使用固定IP。如下图所示。

注：通过 PPI 下载更改名称或 IP 地址后，务必对 CPU 执行暖启动或上电。否则，更改将不生效。
单击"下一页"(Next) ，根据需要添加监控表继续 Web 服务器组态，可以在 Web 服务器上的监控表中查看或修改变量值。也可单击"生成"(Generate) 保存并完成组态

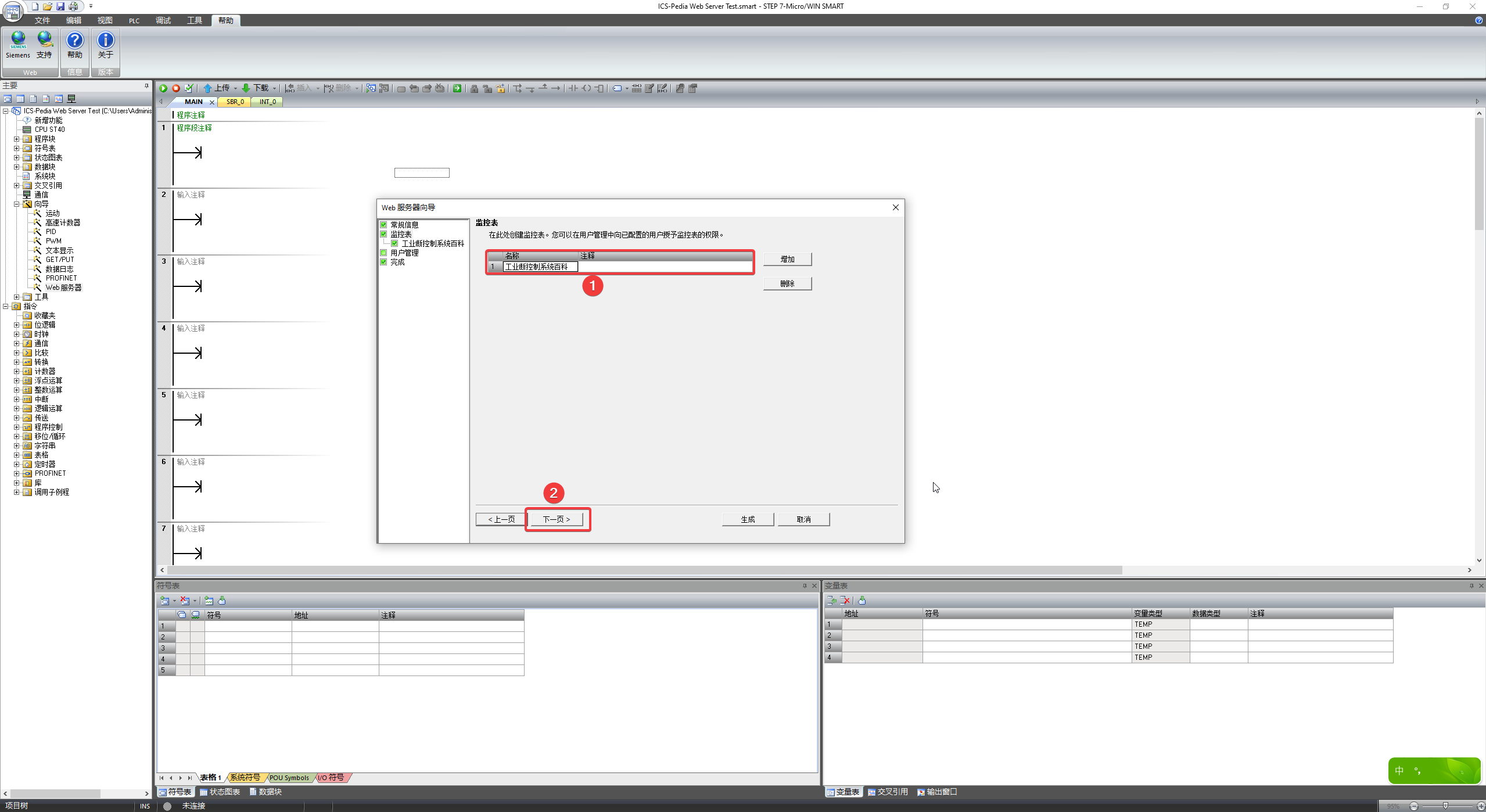

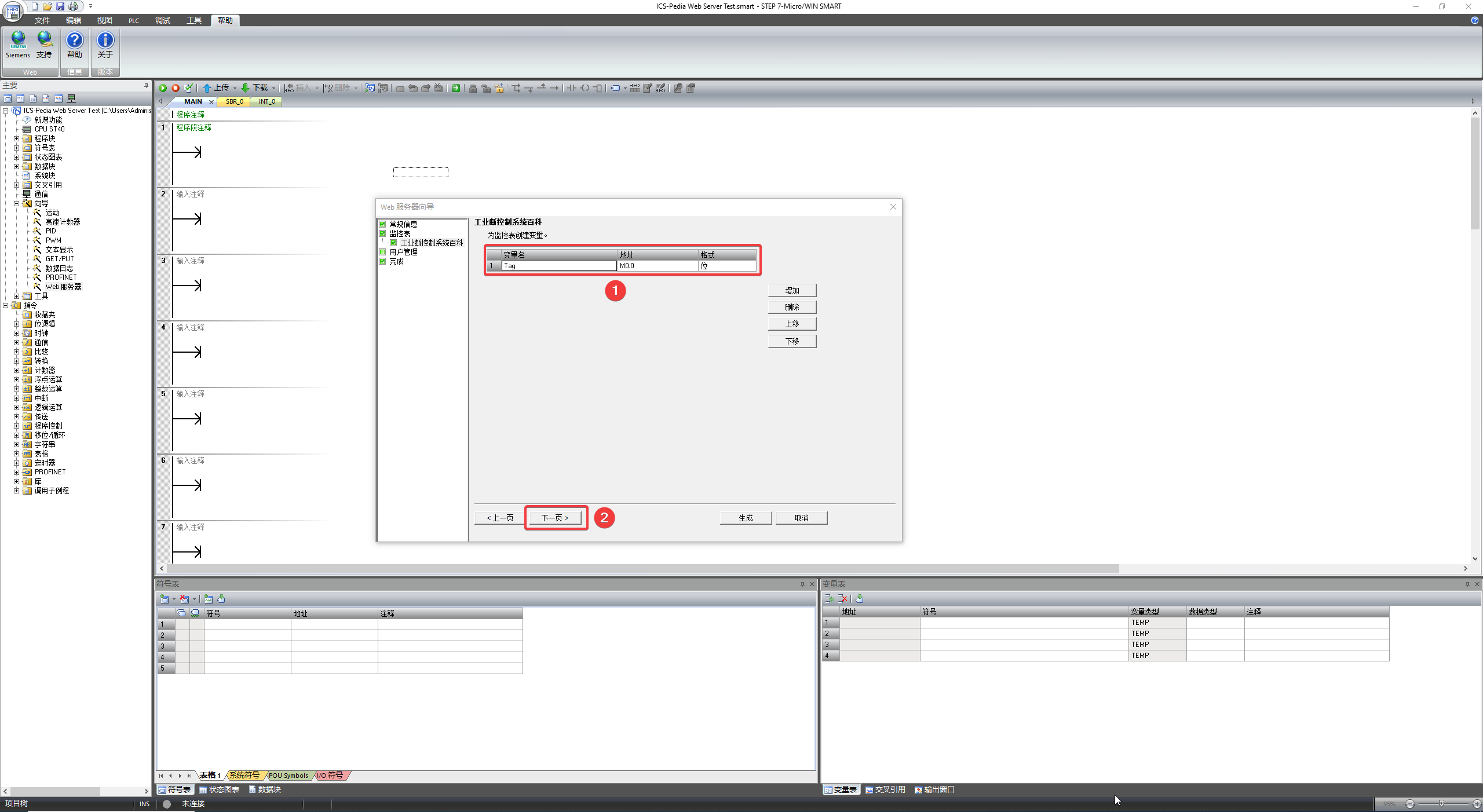

点击"下一页"(Next) ，在监控表中添加需要监控的变量。
点击"下一页"(Next) ，为用户创建通过 Web 服务器访问设备的各种权限级别。
1. 单击"添加"(Add) 为每个 Web 服务器用户添加一行。最多可添加四个 Web 服务器用户，为想要使用的用户登录输入用户名和密码。
2. 点击用户权限配置用户访问权限
Web服务器用户权限有三种：

最低权限级别：此用户只能访问简介页面和起始页面。

受限权限级别：除了简介页面和起始页面，此用户还可以访问用户权限中选择的页面。

管理员权限级别：此用户是 Web 服务器的管理员。管理员用户可以访问所有 Web 服务器页面。

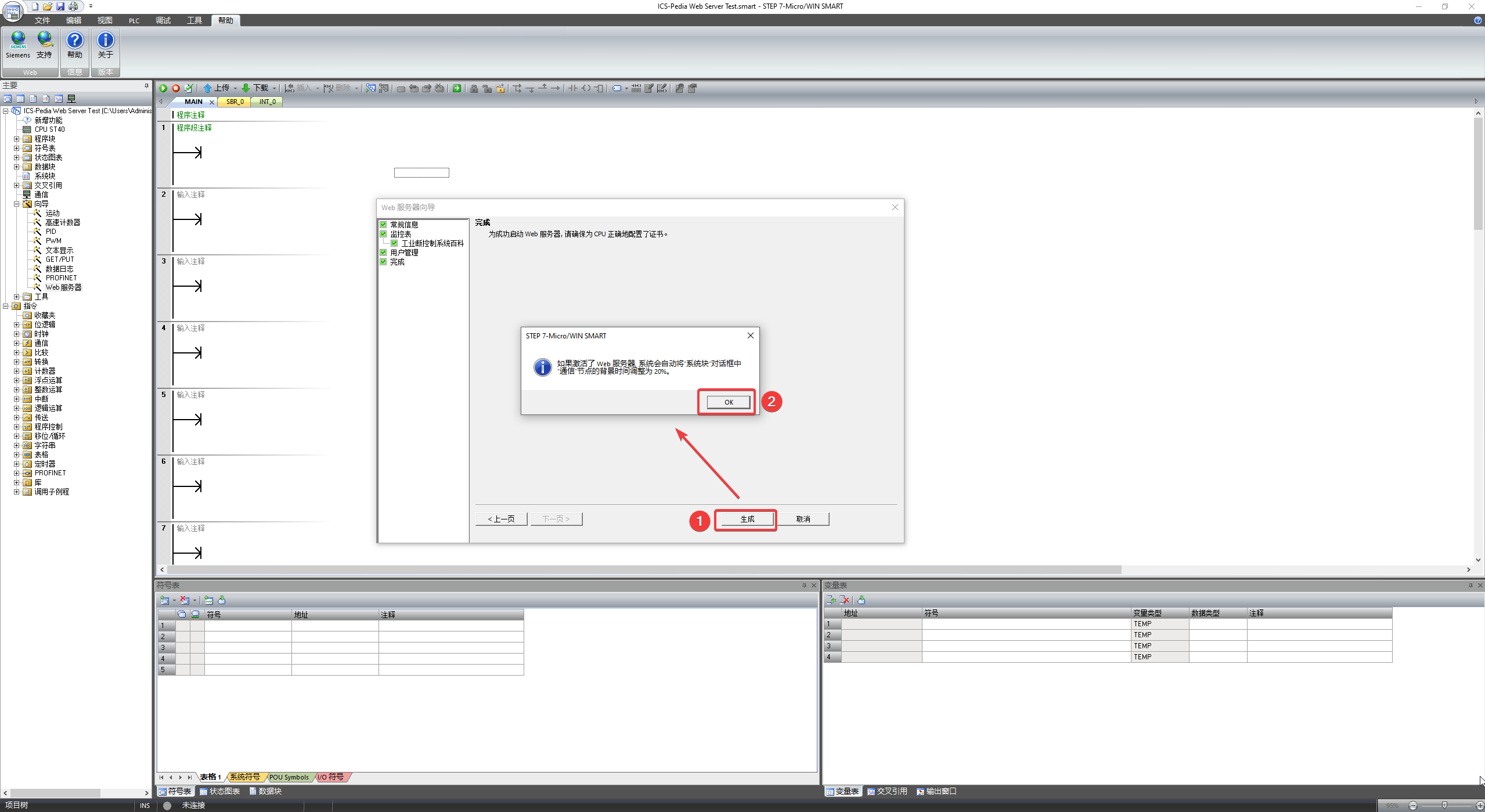

单击"生成"(Generate) 以保存组态，并将项目下载到CPU中。

三	使用证书管理为Web服务器组态HTTPS证书

导出内部证书

在使用 S7-200 SMART Web 服务器之前，需要在 STEP-7 Micro/WIN SMART 的证书管理向导中组态证书。STEP 7-Micro/WIN SMART 提供了两种证书下载模式。在"外部证书"模式下，设备证书由用户提供的证书颁发机构签名。

在"内部证书"模式下，设备证书由 CPU 生成的证书颁发机构(CA) 签名。一般选择“内部证书”即可；参考以下示例：

在 STEP 7-Micro/WIN SMART 与 CPU 之间建立通信，PLC处于链接状态

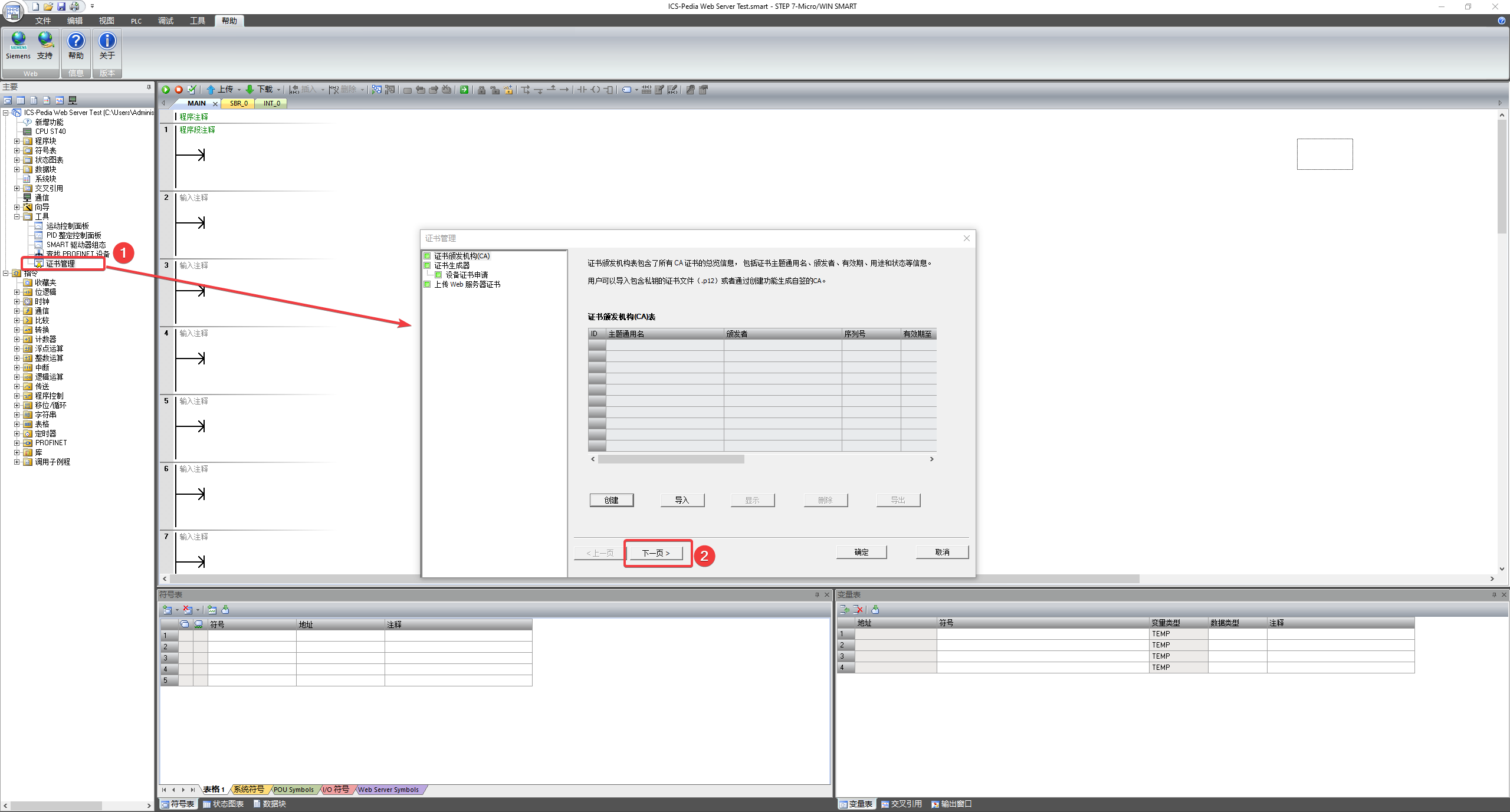

打开证据管理器，按步骤生成内部证书；

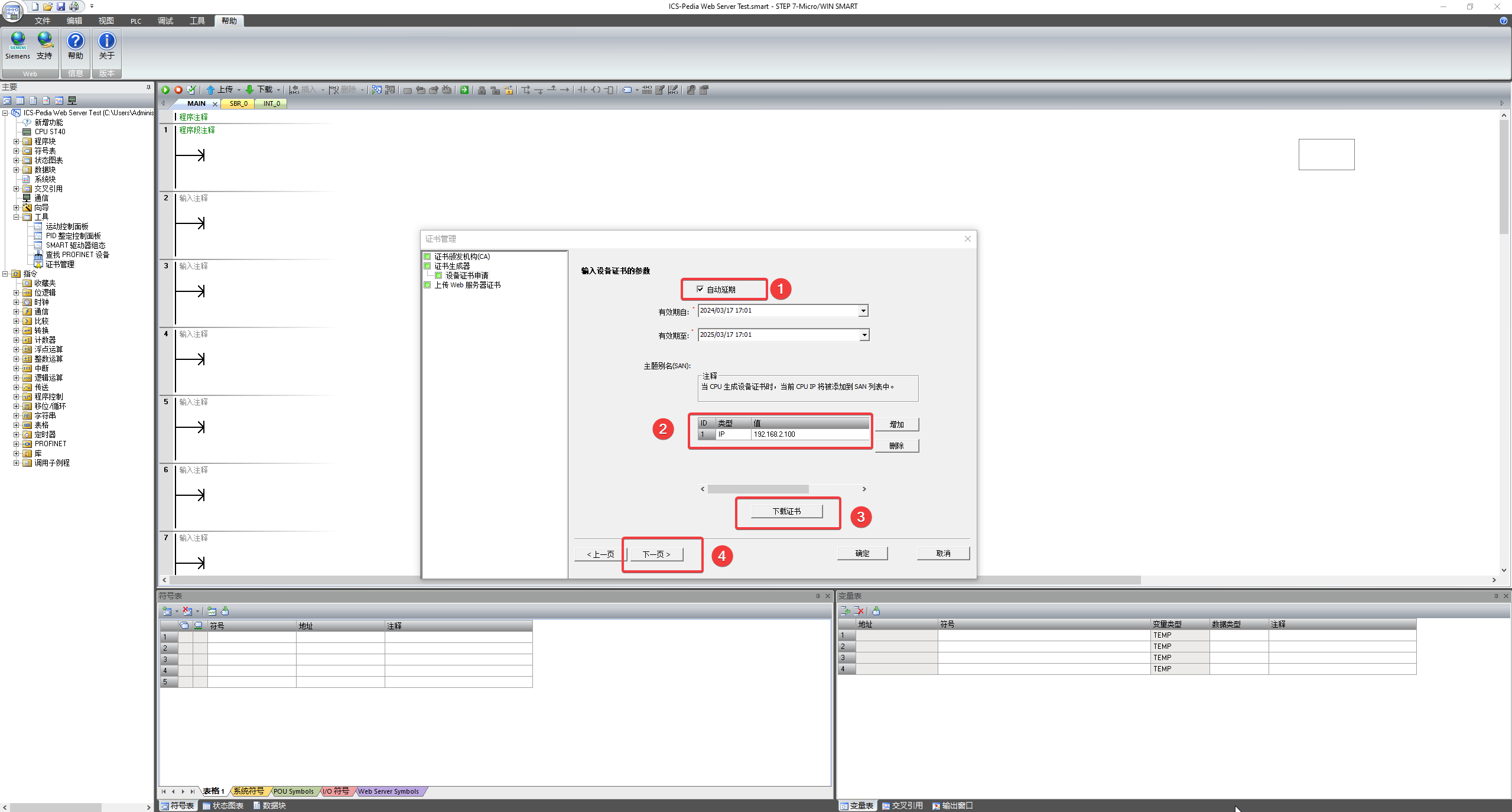

点击"下一页"(Next) 输入证书参数，选中"自动延期"(Auto extension)前面的复选框，可实现 CPU 在设备证书过期时自动对其进行延期。可以设置主题别名，将当前CPU IP添加到SAN列表中。

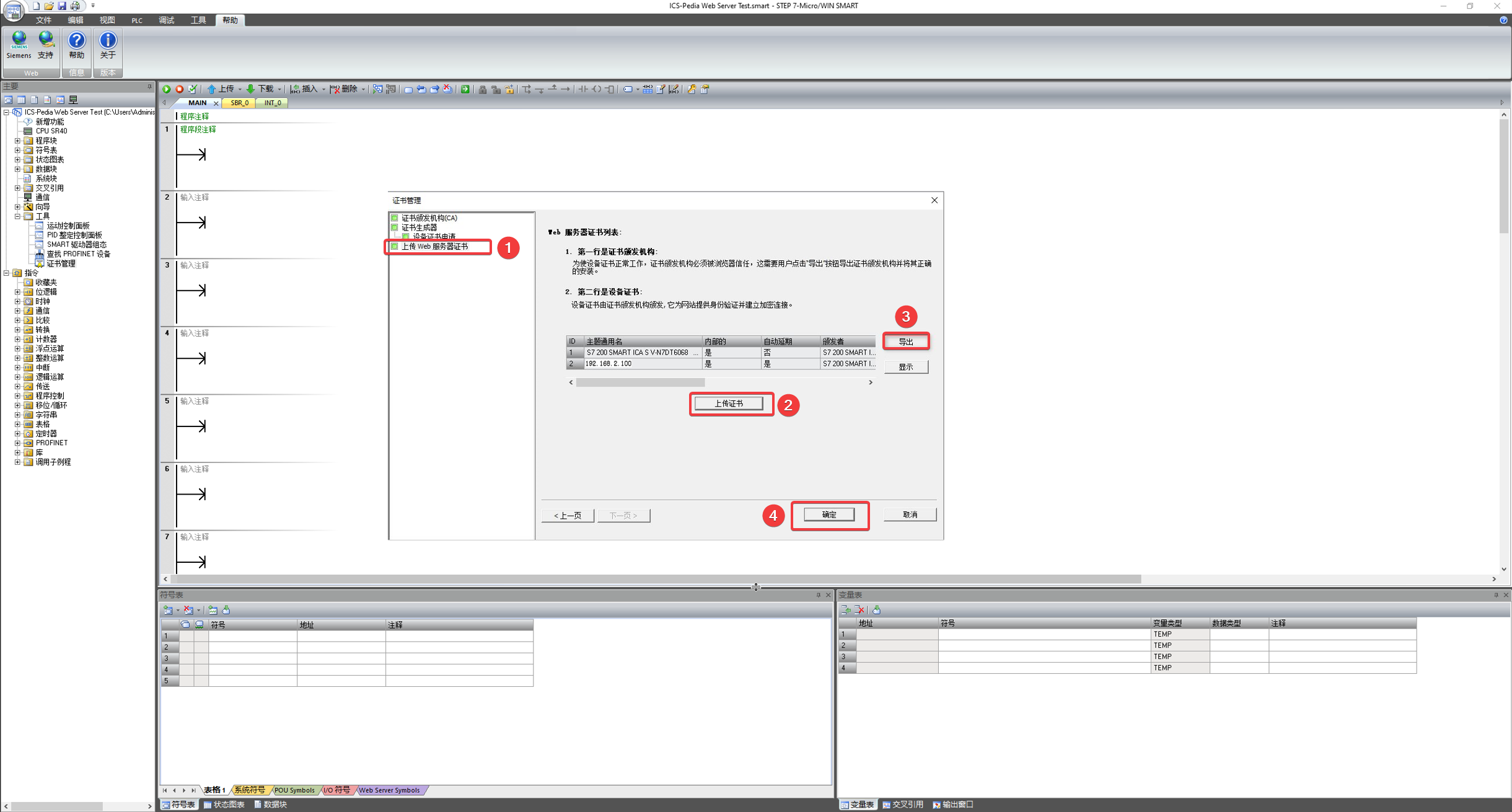

下载完成后，点击"下一页"(Next) ，选择"上传 Web 服务器证书"(Upload Web server certificates),将证书导出至存储路径，用来在PC安装证书；

安装用于Windows的证书

双击导出的证书开始安装。在弹出窗口中检查认证信息，然后单击"安装证书"(Install Certificate) 以继续操作。

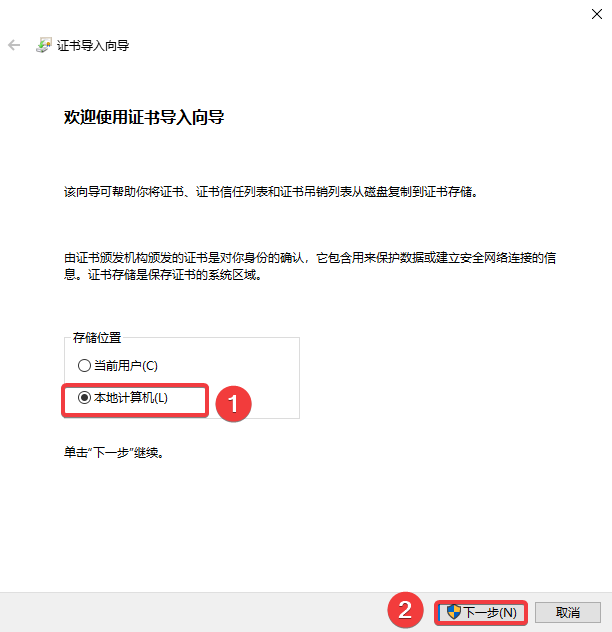

在证书导入向导欢迎页面中，选择"存储位置"(Store location)，然后单击"下一步"(Next)。如果选择"当前用户"(Current User)，则证书只对当前用户有效。如果选择"本地计算机"(Local Machine)，则证书对此 PC 上的所有用户都有效。只有管理员才能将证书安装至"本地计算机"(Local Machine)。点击“下一步”(Next)。

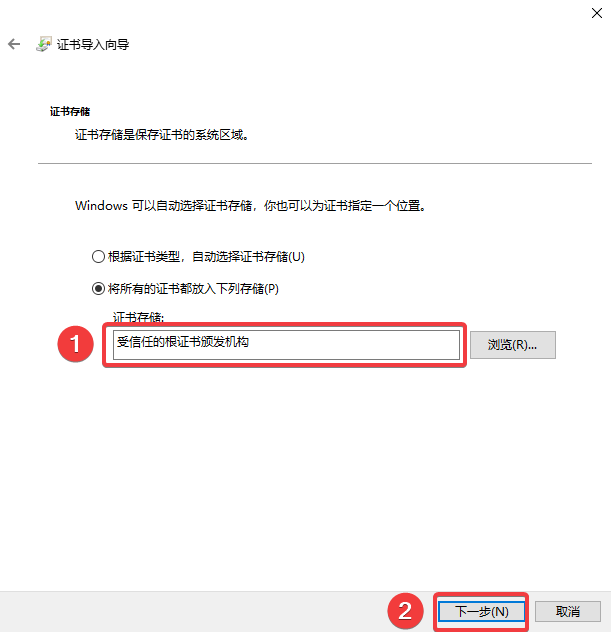

选择将所有的证书都放入下列存储复选框，然后点击“浏览”，在弹出窗口选择信任证书，然后点击“确定”。

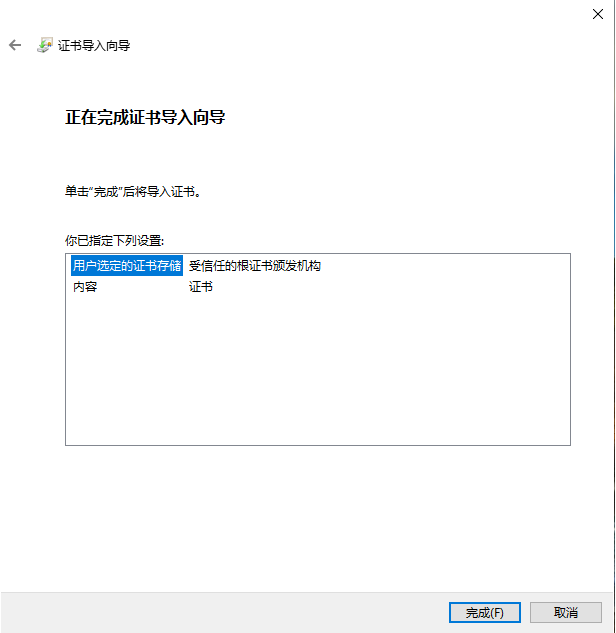

在"证书导入向导"(Certificate import wizard) 窗口中，单击"完成"(Finish) 以确认选择。

四	从PC访问Web页面

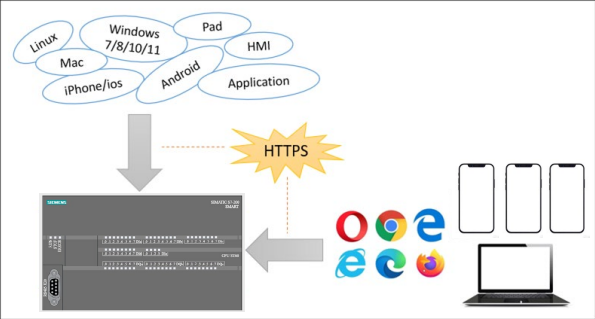

可以通过 S7-200 SMART CPU 的 IP 地址从 PC 或从移动设备访问 S7-200 SMART Web 服务器。

要从 PC 或移动设备访问 S7-200 SMART Web 服务器，请按以下步骤操作：

请确保 S7-200 SMART 和 PC 位于同一个以太网中，或二者之间直接使用标准以太网电缆进行连接。
打开IE浏览器，输入 URL"https://ww.xx.yy.zz"，其中"ww.xx.yy.zz"与 S7-200 SMARTCPU 的 IP 地址相对应。本例输入https://192.168.2.100，然后回车。

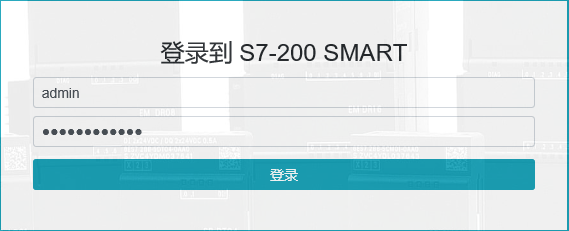

Web 浏览器将打开"简介"(Introduction) Web 页面。登录到S7-200 SMART,输入Web服务器向导里的用户名和密码，点击登录即可登录。

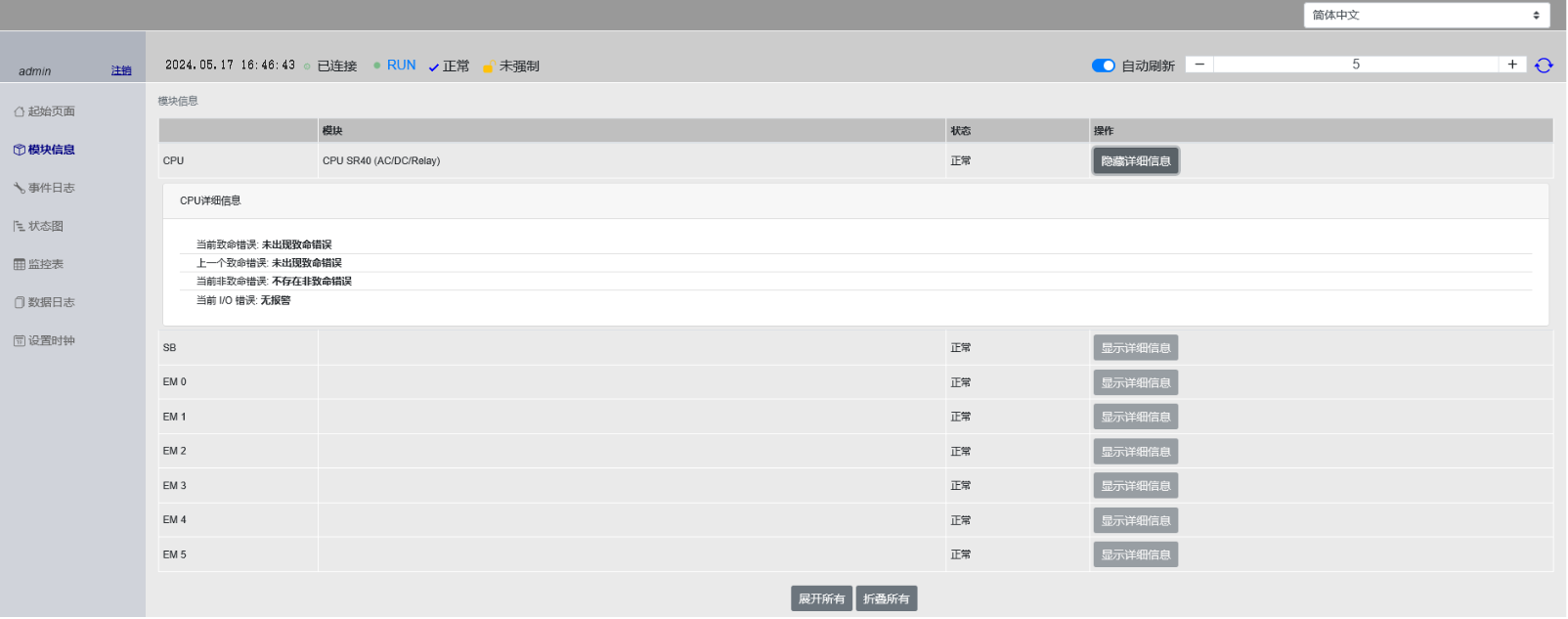

点击登录页面后，进入到WEB页面起始页面，配置完成；也可点开左侧导航栏查看模块信息，事件日志等，根据组态的用户权限，可查看内容不同；
