1 问题描述

水滴在重力作用下掉入液体中，造成液体飞溅，形成类似皇冠的形状。此问题中我们考虑的是气液交界面的问题，因此很适合用VOF模型来解决。

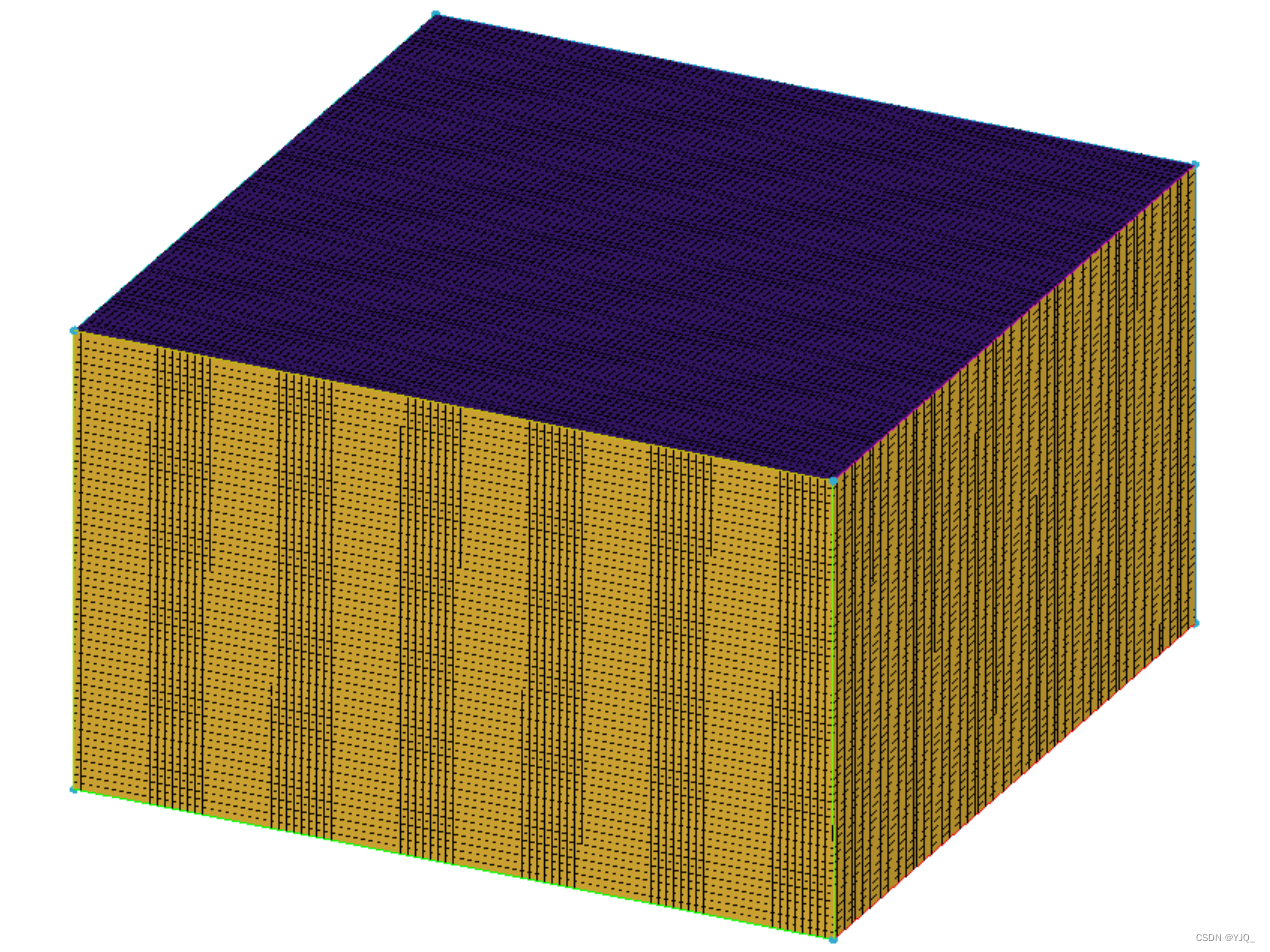

计算域长50mm，宽50mm，高30mm，采用0.5mm网格尺寸进行网格划分，生成网格如下图所示。

2 Fluent设置

以3D、Double Precision模式启动Fluent

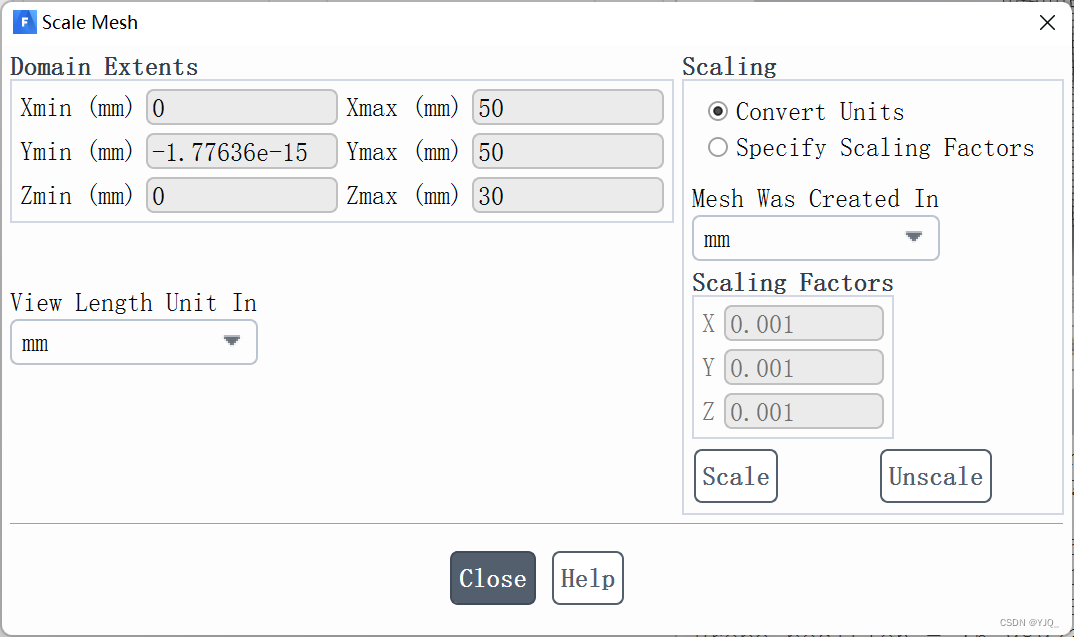

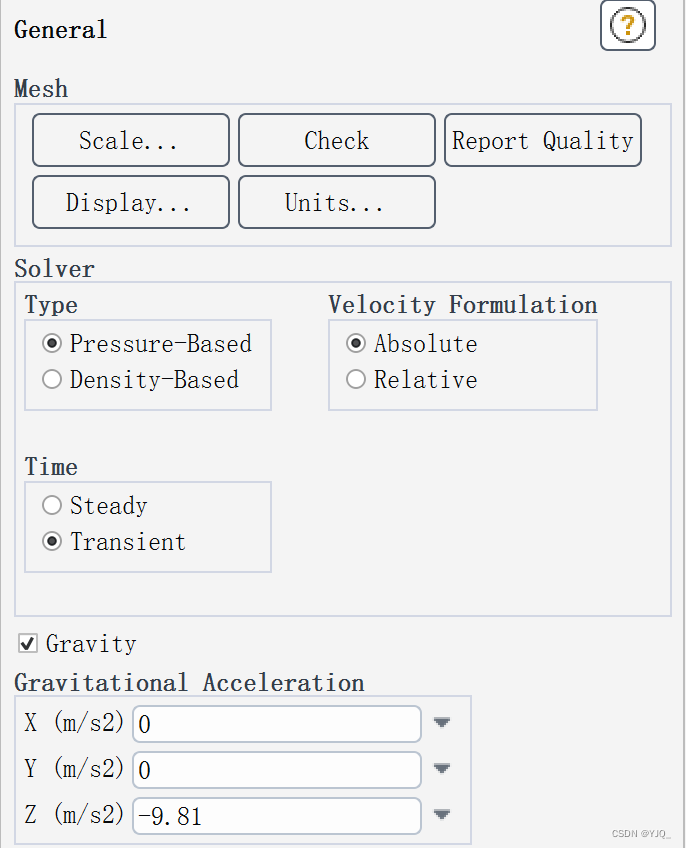

2.1 General

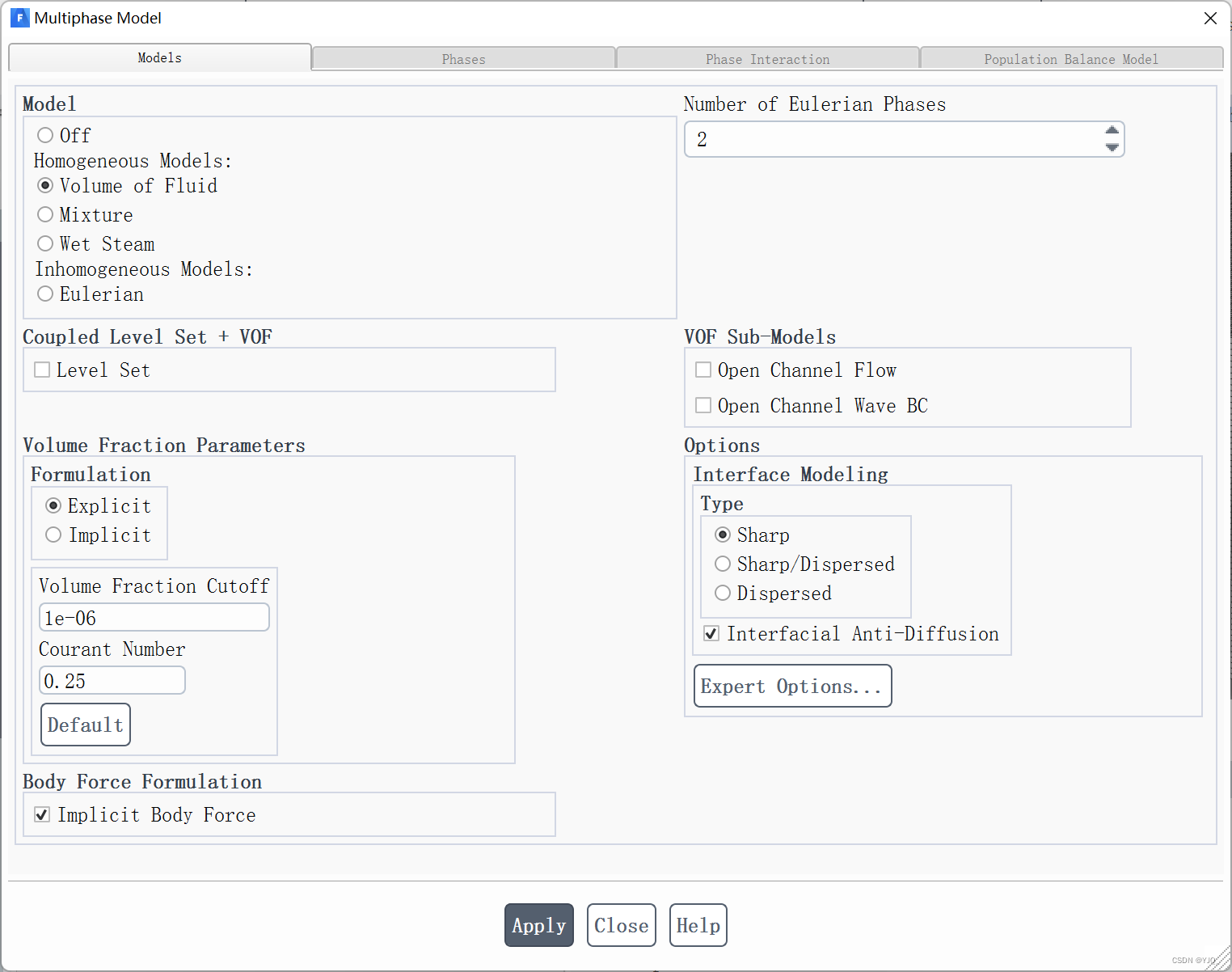

2.2 Models

Explicit——显式方法精度更高。
Implicit Body Force——此问题中液滴和液面只受重力影响，勾选隐式体积力有助于提高计算的稳定性和收敛性。如果液体流动过程中主要受体积力的影响（比如重力、浮力、电磁力），应当勾选“隐式体积力”。该选项有利于改进存在大体积力流动的收敛性。大体积力流动的情况包括气泡流（重力作用于密度差较大相）和旋转流动（例如离心分离器和旋转机械）。
Interfacal Anti-Diffusion——勾选界面防扩散选项有助于提高界面分辨率。

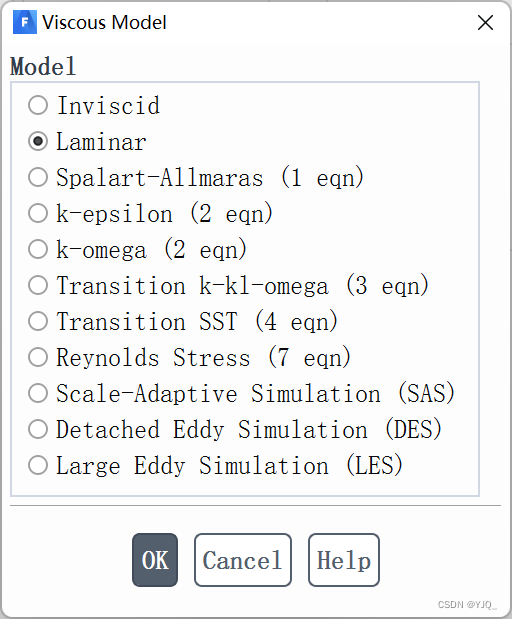

Viscous Model选择层流Laminar

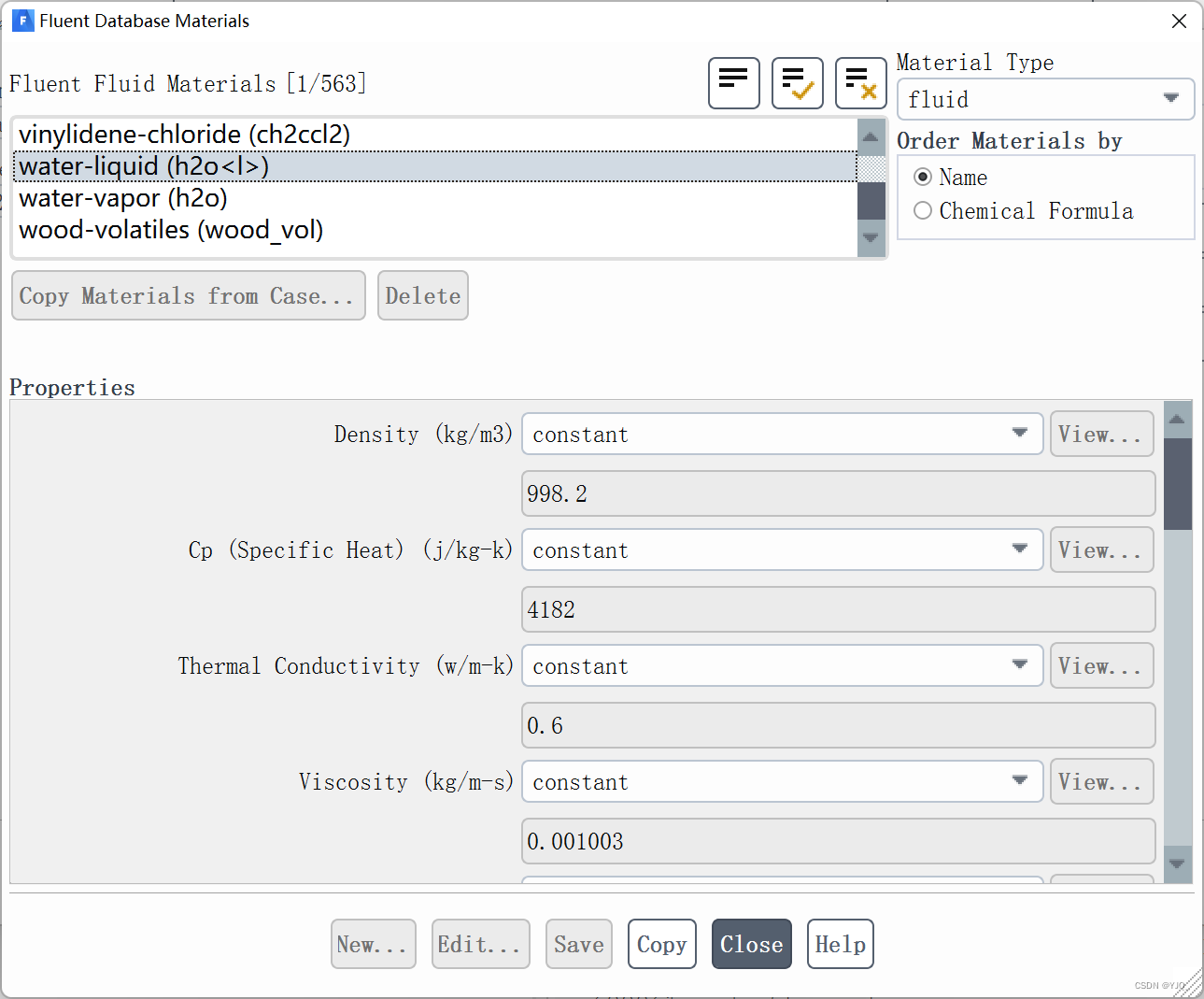

2.3 Material

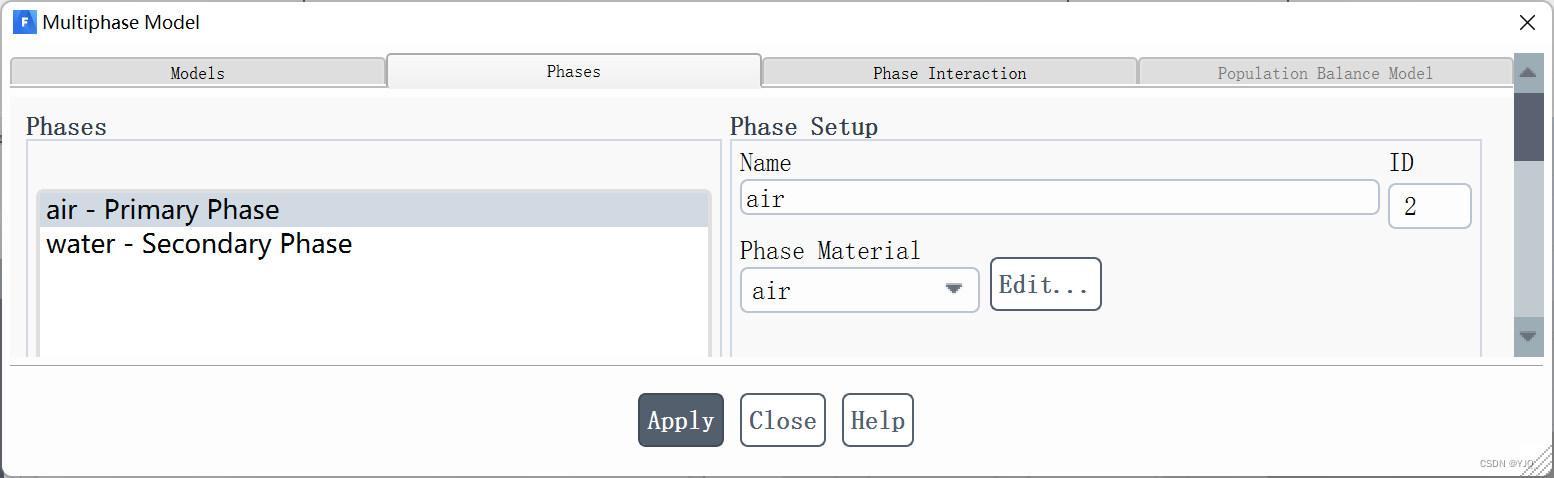

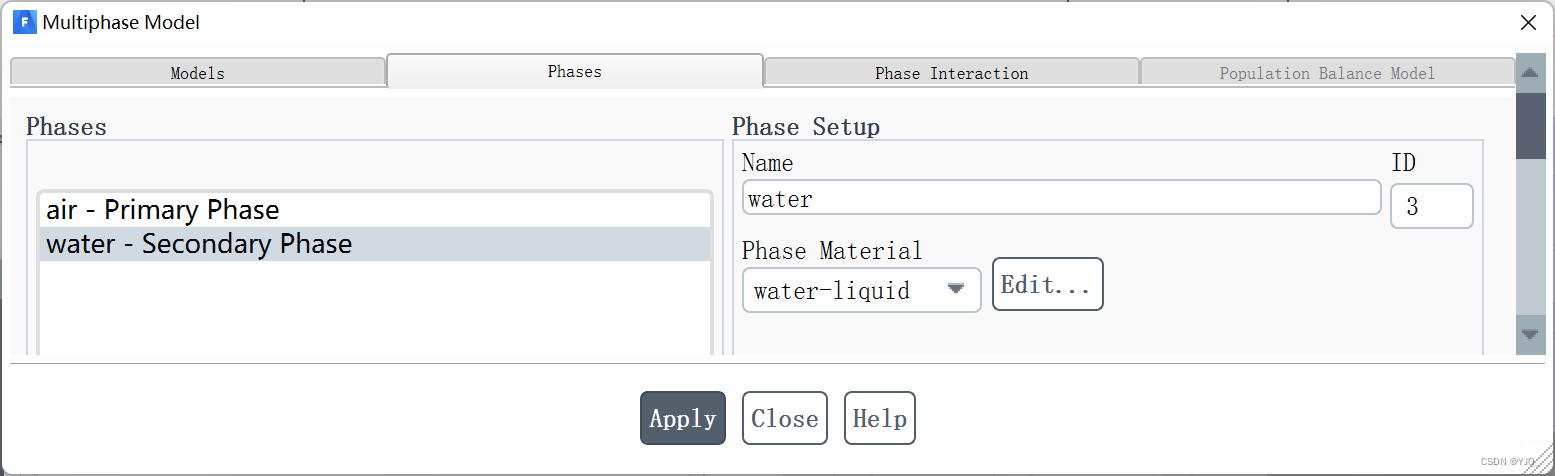

2.4 Phase

主相为空气，次相为水，这样patch水滴比较方便。

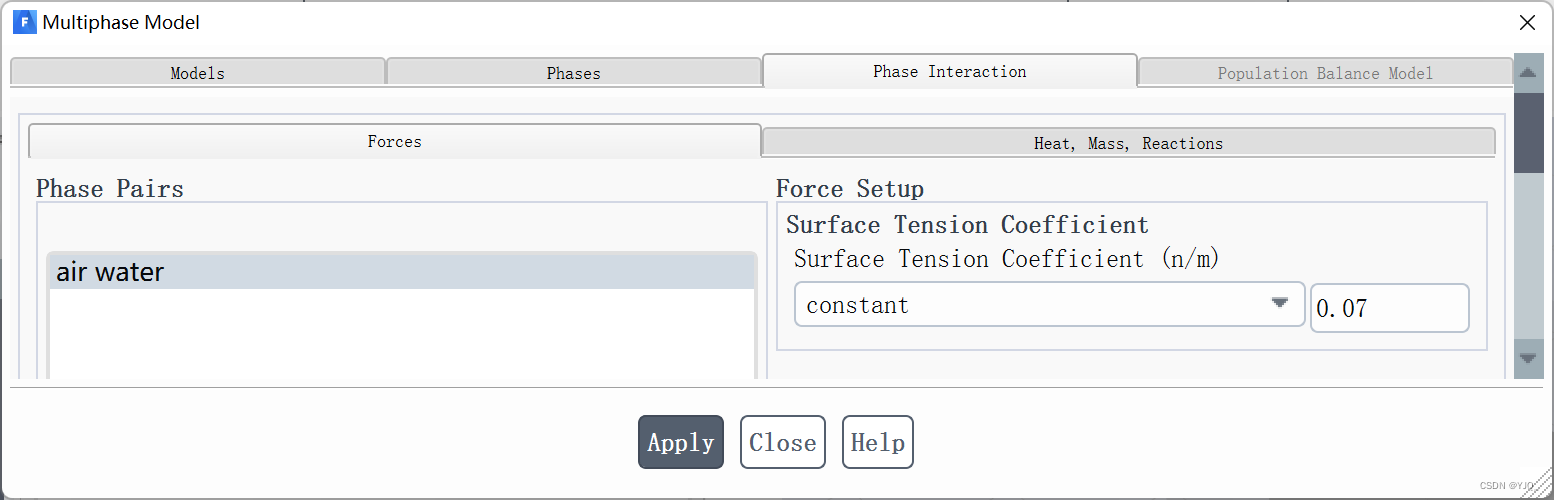

Surface Tension气水之间的表面张力设置为0.07

2.5 Boundary Condition

所有边界采用默认设置，计算域为全封闭结构。

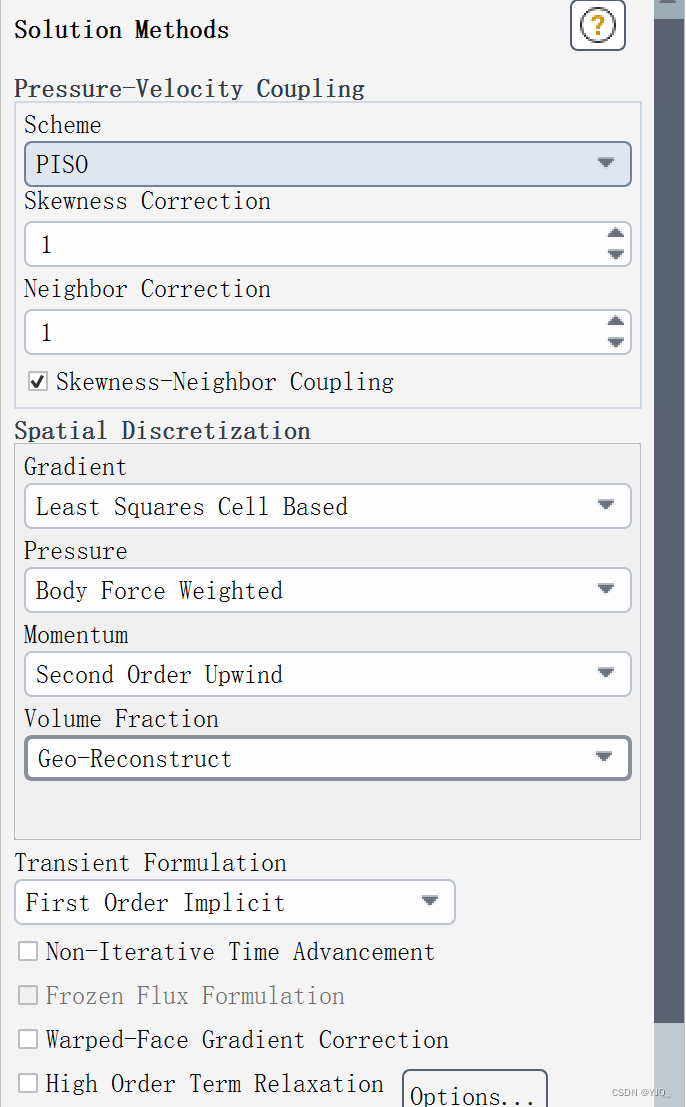

2.6 Method

PISO适合用于瞬态问题
Pressure选用Body Force Weighted体积力加权的方式

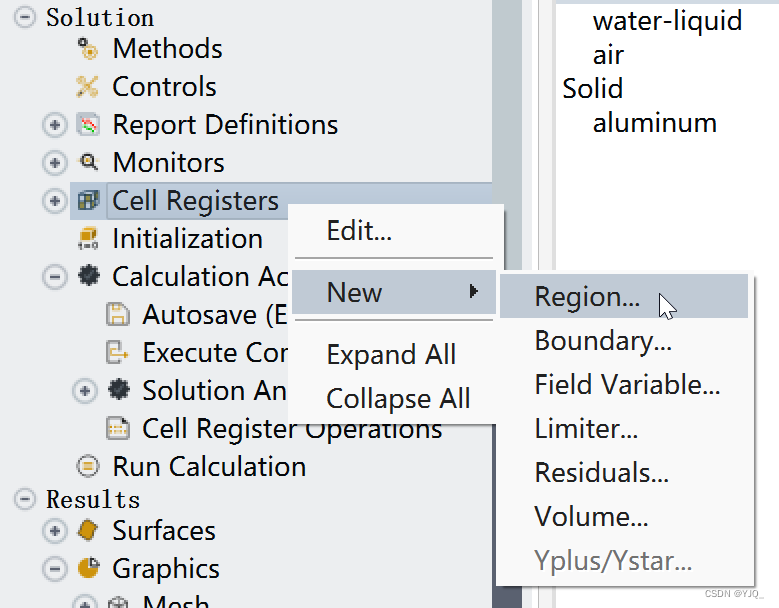

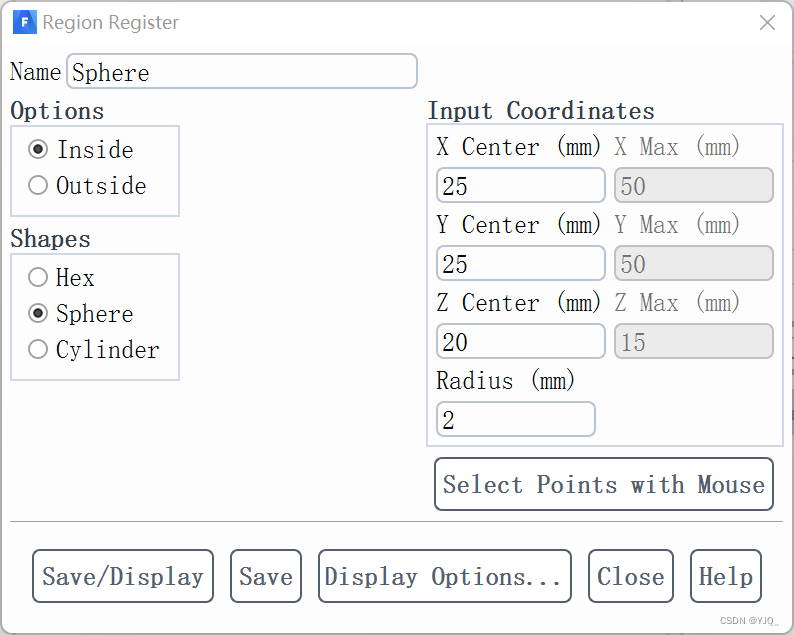

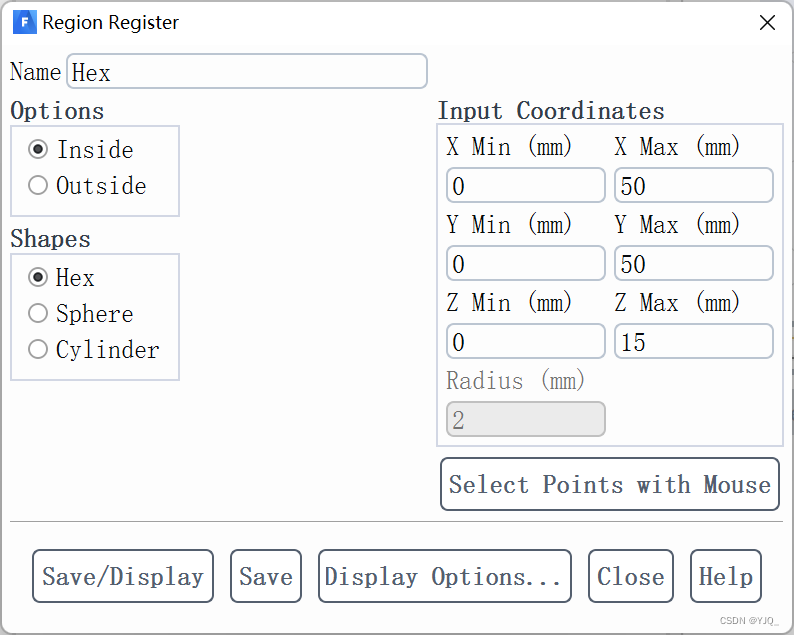

2.7 Region Register

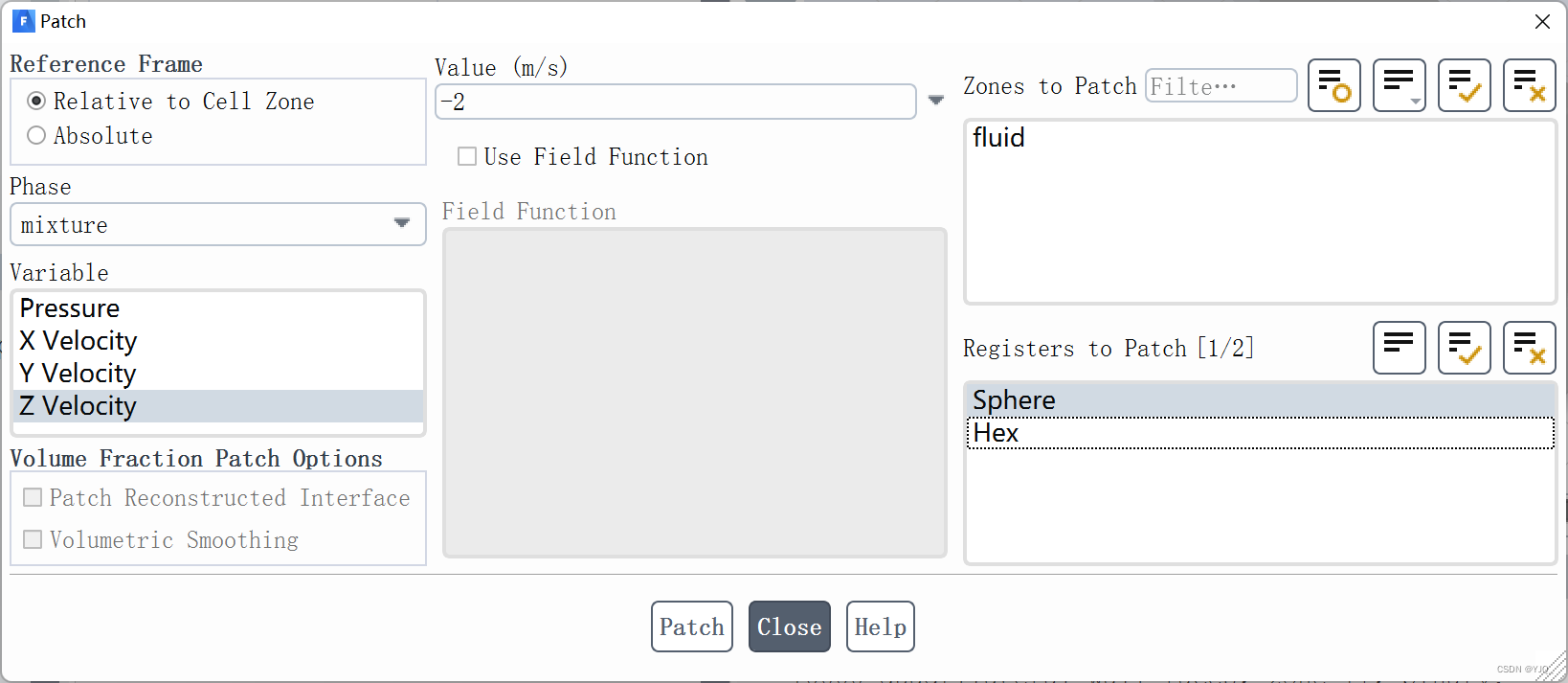

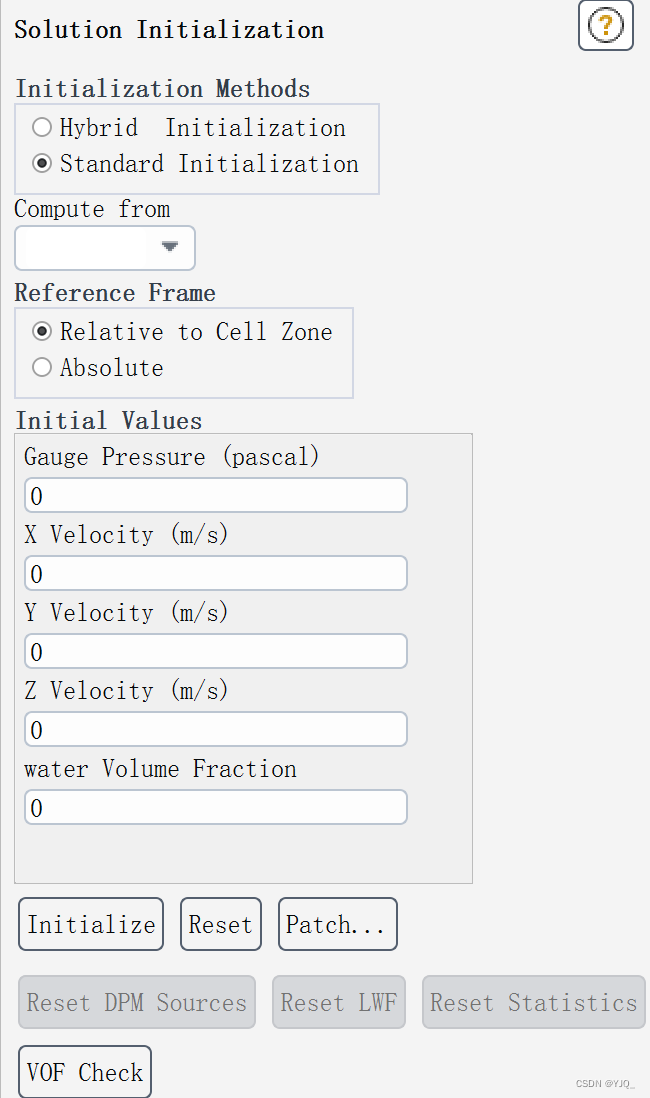

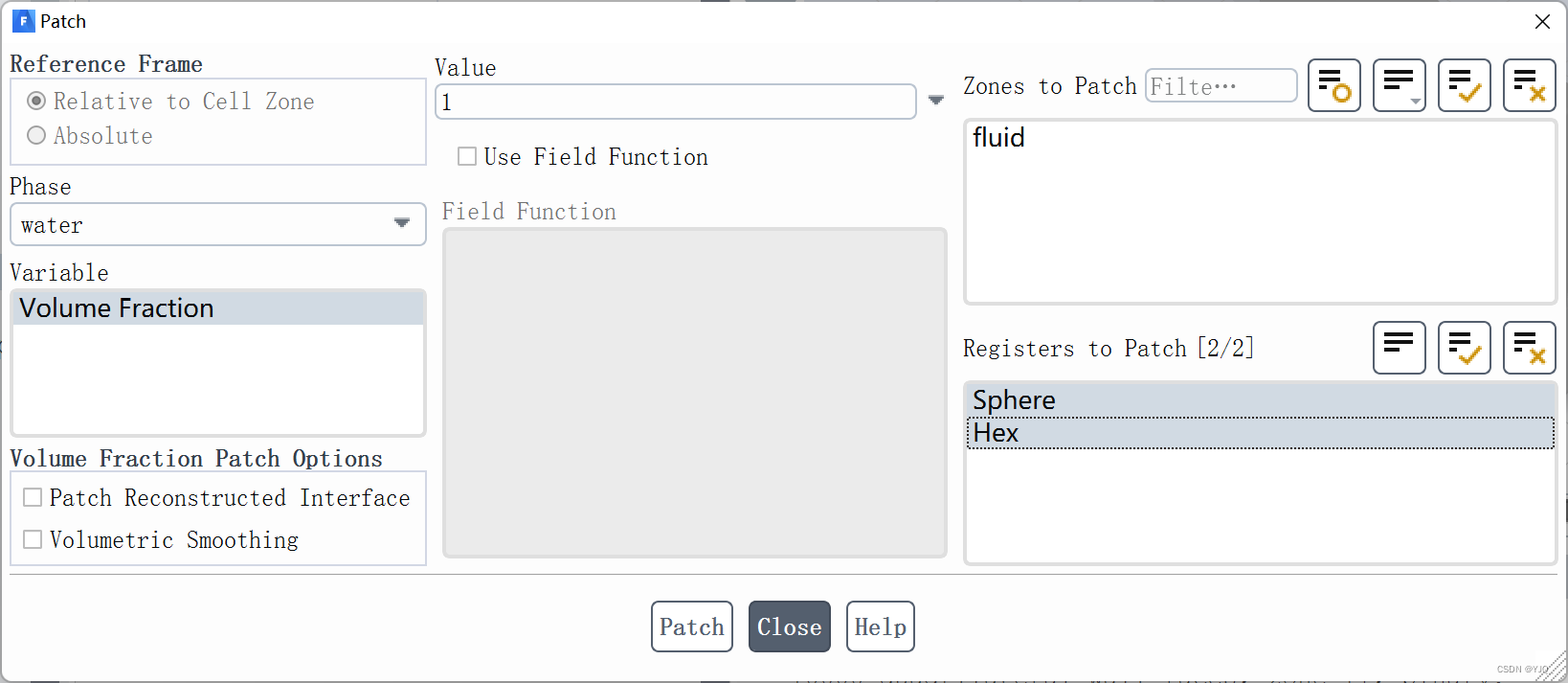

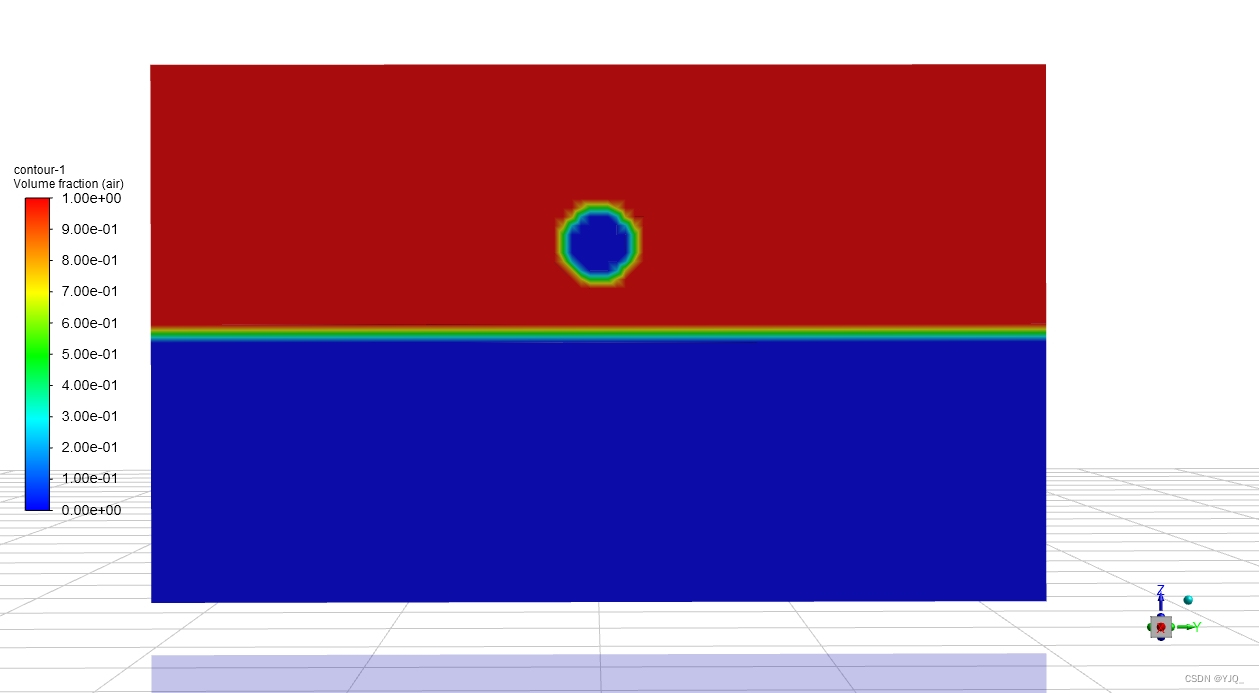

2.8 Initialization & Patch

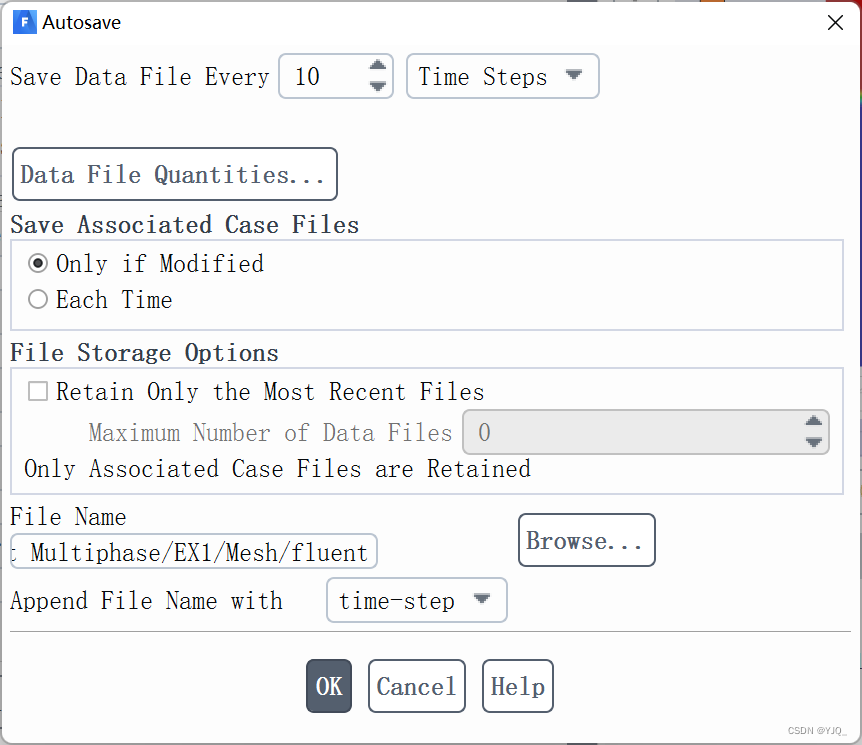

2.9 Autosave

2.10 Iso-surface & Animation

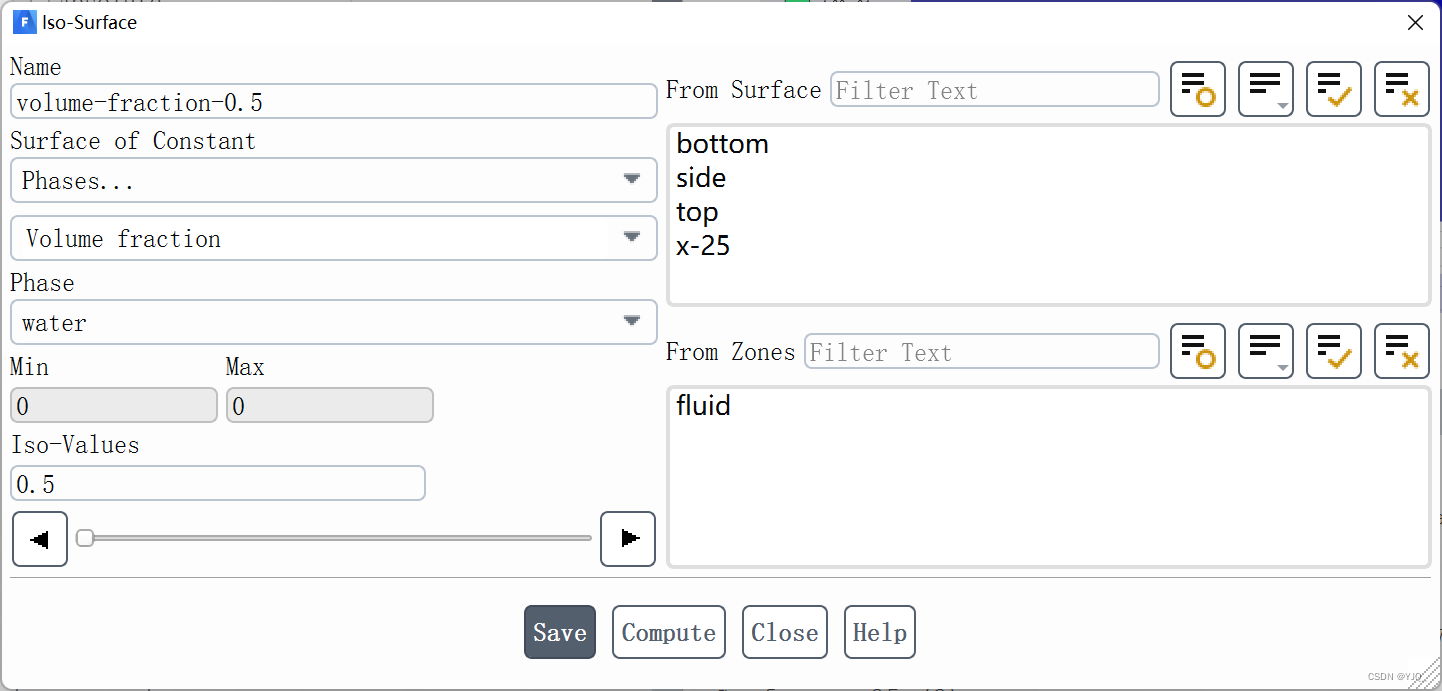

2.10.1 创建等值面

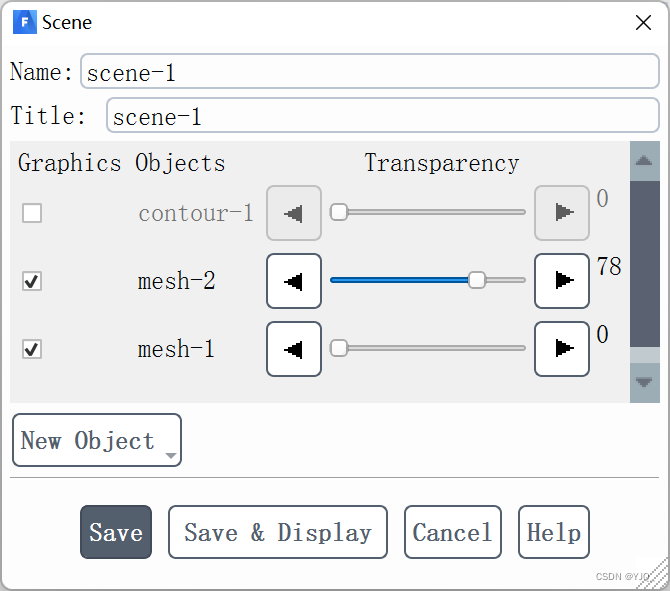

2.10.2 Scene

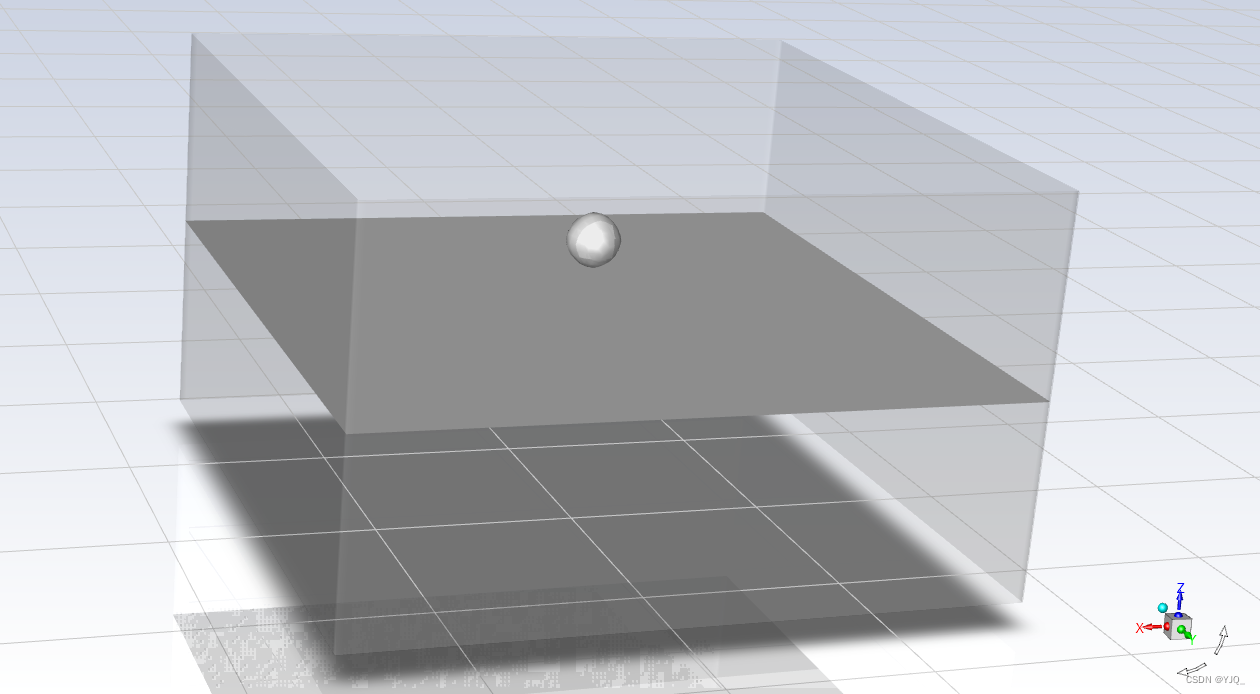

mesh-1是volume-fraction-0.5等值面
mesh-2是侧面，如下图

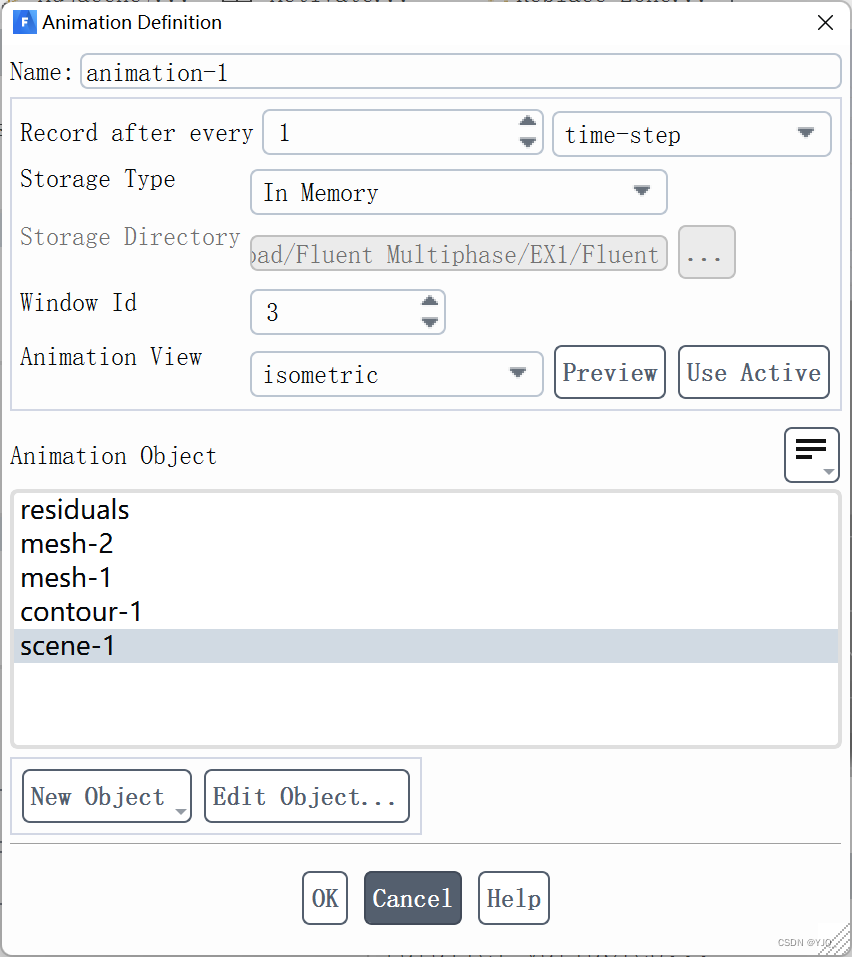

2.10.3 Solution Animation

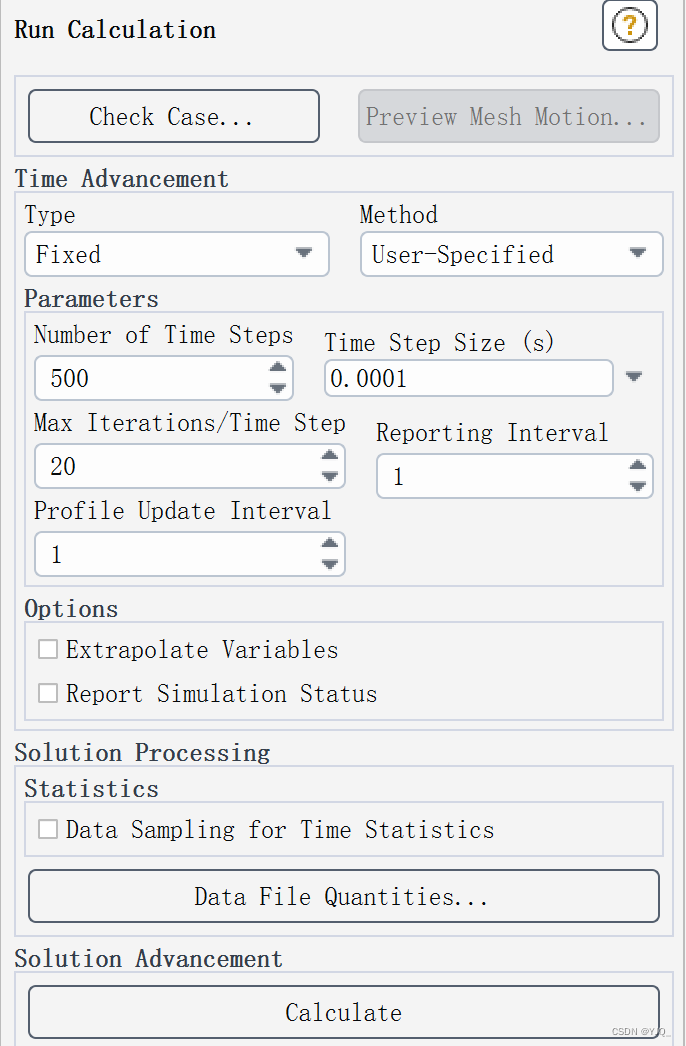

2.11 Run Calculation

3 计算结果

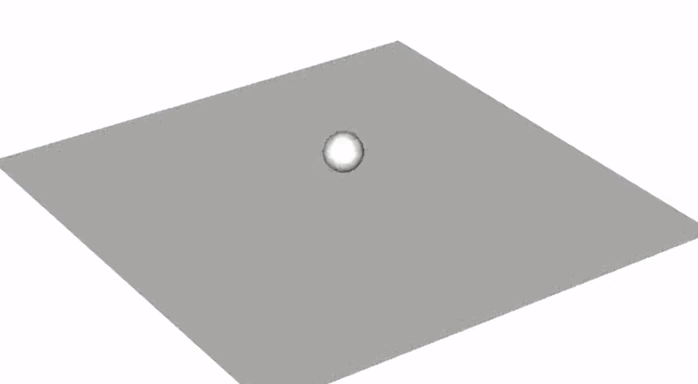

等值面变化动画
