去年做2020电赛省赛E题的时候(练习用的，比赛做了A题)，需要对一个正弦交流、而且峰峰值较大的信号进行ADC采样进单片机处理，而且采样率还得有个十几K的(采五次谐波)。如果用Stm32的自带ADC加上ADC前端处理也能直接采，不过实在懒得做板子，刚好看到AD7606：±5/10V、最高200ksps、16位分辨率，完美符合要求，就上手调试了一下。

AD7606

使用的AD7606模块是淘宝直接购买的现成的模块(见图)，价格不贵。
商家提供的例程代码是Stm32F103平台的，使用SPI与AD7606通信，花点时间对着数据手册改了改就移植到了F4平台上了。

使用方法

AD7606将所有功能的配置都引出到了外部引脚进行配置，内部没有可以写入的寄存器。因为使用SPI进行通信，没有用到并行数据口的输出，也不需要过采样，所以我是直接将配置过采样的几个引脚焊接到地，将并行数据接口悬空。

采样率的控制

一般来说，可以有两种通过单片机控制AD7606以一定的采样率进行采样的方式。

PWM控制 + 中断读取

一种是，对CONVST A/B 引脚输出固定频率的PWM波形，然后使用一路外部中断连接BUSY引脚，每当一次转换完成，便触发一次中断事件读取数据值。

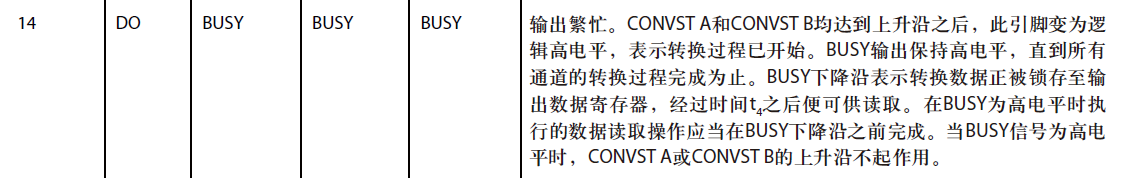

BUSY引脚说明

定时器中断事件读取

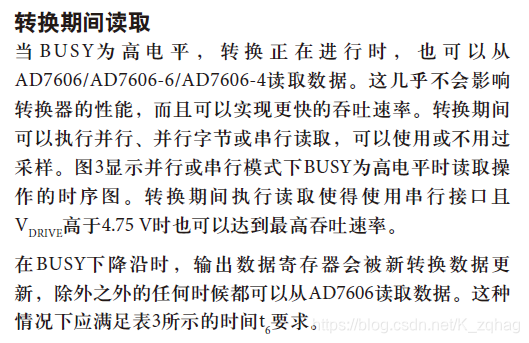

另一种则是直接使用定时器中断事件直接读取，也就是转换期间读取，并不需要AD7606完成整个转换周期。

每次定时器中断事件中，将数据读取回单片机后，还要重新给AD7606一个开始转换的信号。

//定时器3中断服务函数
void TIM3_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) == SET) //溢出中断
	{
		AD_CS = 0;
		volt_data = ((Ad7606_ReadBytes() + 5000) * 255 / 10000); //读取数据处理
		AD_CS = 1;
		printf("add 1,0,%d",volt_data*10);//串口屏图表显示曲线
		hmi_end();
		Ad7606_StartConv();//转换开始信号
	}
	TIM_ClearITPendingBit(TIM3, TIM_IT_Update); //清除中断标志位
}

调试时遇到的问题

电压值不对

能够成功读取出数据值后，首先接入稳定的直流电压进行测试，发现计算得到的电压值不对，怀疑是SPI的问题。仔细研究了一下数据手册，发现了几个小问题：

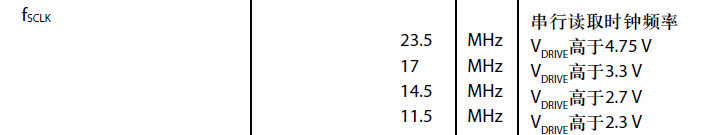

1、5V供电时，SCK时钟频率最高可以到23.5MHz，实际使用发现，时钟频率调低时，读取出来的数据值反而会出错，而将SCK频率尽量提高则正常。

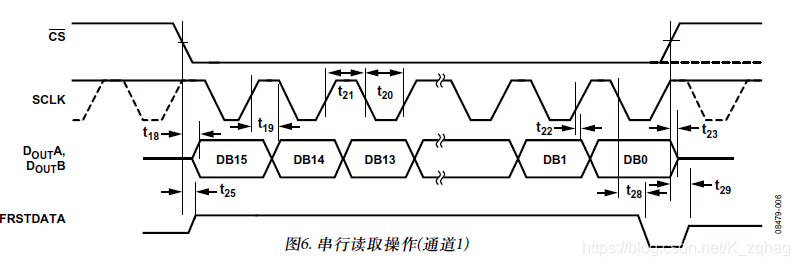

2、串行同步时钟的空闲状态需要为高电平，一开始直接使用以前写好的spi代码，配置的是空闲低电平；在SCK的第一个边沿读取数据。
在这里插入图片描述
最后的SPI配置：(Stm32F4，主时钟168M)

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_16b;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_CRCPolynomial = 7;
	SPI_Init(SPI1, &SPI_InitStructure);

AD7606读取电压函数：(使用±5V量程)

int16_t data = 0;
float Ad7606_ReadBytes(void)
{
	float v = 0;
	data = SPI1_ReadWriteByte(0x0000);
	v = (data * 0.000152);
//	printf("%f\r\n",v);
	return v;
}

采样率提高时电压值跳动

在解决了通讯的问题后，便可以读取出正确的电压值了。然后就使用信号发生器对AD7606输入了一个交流正弦信号，单片机读取到采样值后，使用串口屏显示波形，以观察连续采样的完整度。
测试发现，当采样率即定时器中断溢出频率提高时(约10K以上)，所得到的电压值偶尔会出现跳动。经过观察，这个偶尔跳动所得到的电压值恰好就是AD7606输入悬空时所得到的采样值，猜测是隔壁通道虽然没有使用但处于悬空状态，而AD7606又是8通道同时转换的，有可能是隔壁通道产生的干扰。将没有使用的输入通道进行接地后，采样率提高到20K也没有出现跳动了。
