前言

`提示：本文主要记录分享一种常用的电源接口防护电路，有挺多设备的电源是由内置电池组进行供电，内置的电池接口为设备系统供电，而外部通常也有一些设备或产品会留出外部充电接口增加外部充电功能；而这一个外部接如果不做处理相当于是将电池的接口暴露在外，尽管电池组中有做保护，但仍然可能引起短路打火等问题，本电路可以避免这个安全隐患。修改一下也可以用于系统电源输入接口的保护。

一、电路简介

本电源接口防护电路，功能简介：
1) 可防止充电口接反【不过一般的充电器和充电口都在结构上做了处理防止反接的】；
2) 可防止充电接口暴露在外时接触到金属等物体导致接口短路【例如常见的DC5521等接口，就很容易在碰到金属小棍金属丝时短路，以及进水，打静电测试等等场景】；
3) 可防止在未充电时电池向外放电；
4) 该电路静态功耗低【约10uA左右】，不会过度损耗电池，对设备整体的功耗要求影响不会大；
器件主要组成：由两个MOS管，四个电阻一个电容，一个稳压二极管，一个TVS二极管组成；成本低，体积小，电路简单，相关参数可根据具体使用情况调整。

二、原理图示意与原理分析

1.原理图示意

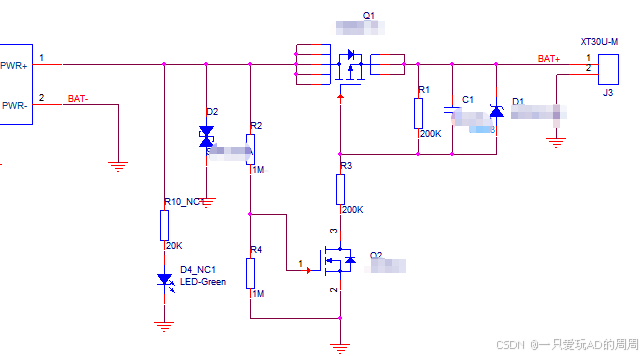

原理图如下：

2.原理解析

原理解析：

1. 电路处于正常充电状态时，充电口由左侧电源接口接入，首先充电电压大于电池电压，会通过PMOS的体二极管向电池充电,输入电压经过电阻R2和R4分压后接入NMOS管Q2的栅极，使NMOS管Q2导通；此时PMOS的栅极电压为源极电压一半，PMOS完全导通；充电器正常向电池充电，并可为设备供电；
2. 当电池未充电时，由于NMOS管Q2的VGS未达到导通条件【栅极电压大于源极电压阈值VGSth即可导通】暂未导通，PMOS的栅极电压与源极电压一致，PMOS截止；电池也无法通过体二极管向外放电;即电池接口与外部的DC充电接口正极处于断路状态，即使有金属物质将外部接口短路也不会影响到电池。
3. 假设当充电接口反接时， Q1的漏极电压为低，小于源极电压【电池电压】，Q2的源极电压为高，且源极电压大于栅极电压，故Q2不会导通，Q1的栅极电压仍然等于源极电压，Q1也不会导通，从而可以隔断通路。防止反接带来的损害。

---

总结

以上就是今天要讲的内容，本文简单给大家分享介绍了一种充电接口防止短路和反接的电路，当前我们身边有挺多产品和设备都有外部充电接口，目前防护的方式也很多，总的来说这个电路最简单，成本也最低，不用芯片不用很大体积，它的静态功耗是微安级的，加入电路输入也不会对系统功耗造成太大影响；希望可以带来帮助。
