咳咳，这一篇来玩一下STM32的ADC（Analog to Digital Converter），也就是可以把输入的模拟量转换为数字量，这样就可以做个电压表了，再加上一些辅助电路，就能够自己做一个万用表了，非常完美。（嗯，这篇我们只做数字电压表~就是这么懒）

从这一篇开始，对STM32内部结构和寄存器的介绍会更加详细一点，要开始深入了解了，感兴趣的朋友还可以对照前几篇自个儿深入了解一下，嘿嘿~ . ~

ADC介绍

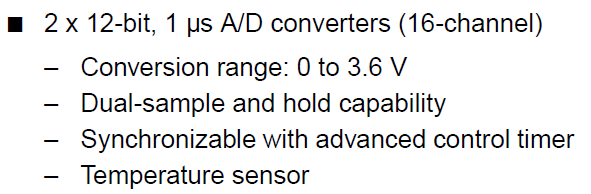

打开STM32F103C8T6的数据手册，第一页就对其拥有的外设进行了简单的列举介绍，找到ADC的相关介绍：
在这里插入图片描述
从介绍中可以知道：

STM32F103C8T6有2个12位的A/D转换器，支持16个通道，转换时间最小可达1us；
A/D转换电压范围是0到3.6V，这个非常重要，不要把超过范围的电压接入电压采集引脚，轻则导致转换结果超出范围，读数不准，严重可能会烧坏引脚；因此在使用ADC进行电压转换的时候，要根据采集的电压范围进行相应的分压设计；
2个ADC可以同步采集，并且可由定时器控制，还具有内部温度传感器；
其它说明等用到的时候再看。

ADC内部结构

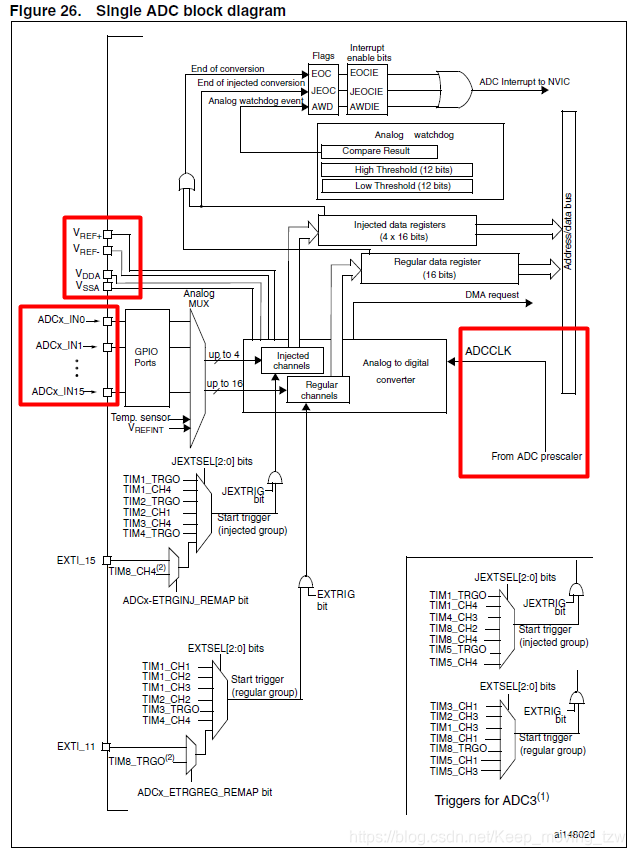

在STM32手册中，找到ADC章节，其内部结构图如下（看不清的话请点击放大）：
在这里插入图片描述
有几个需要关注的部分：

正中间就是STM32的A/D模块的核心部分——ADC，模数转换器；
左侧上面的红框中：
- V_REF+与V_REF-是ADC的参考电压，这个电压的要求是精度高且稳定，由于笔者的最小系统板用的是STM32F103C8T6，引脚数是48，而64引脚及以下的芯片V_REF是在内部连接到VDDA，仅有100脚以上的芯片才会将V_REF引到外部引脚；

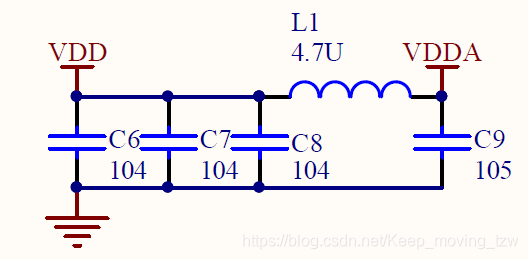

- V_DDA和V_SSA是ADC的供电电源，在笔者的最小系统板上通过电感电容组成LC滤波电路，与供电VDD连接，提供一个较为稳定的3.3V电源：
左侧下面的红框中就是外部电压的输入引脚了（常规的输入引脚），而VDD为3.3V供电电压，因此V_REF电压为3.3V，即AD采样转换的电压范围为0~3.3V，而ADC为12位，故采样结果 0 - 4095 对应电压 0 - 3.3V；
在右侧的红框中是ADC所使用的时钟，在进入ADC之前有一个预分频器，而在第二篇中的时钟分析里可知，ADC挂载在APB2总线上，因此APB2总线时钟信号（72MHz）经过这个预分频器最后进入ADC，提供时钟信号，这里注意进入ADC的时钟不能超过14MHz，因此在72MHz的APB2总线时钟下，预分频系数只能设置为8分频或6分频；
在图中还可以看出，ADC还可以用定时器进行控制，并可以触发中断，在这里暂时不用这些功能。

ADC寄存器

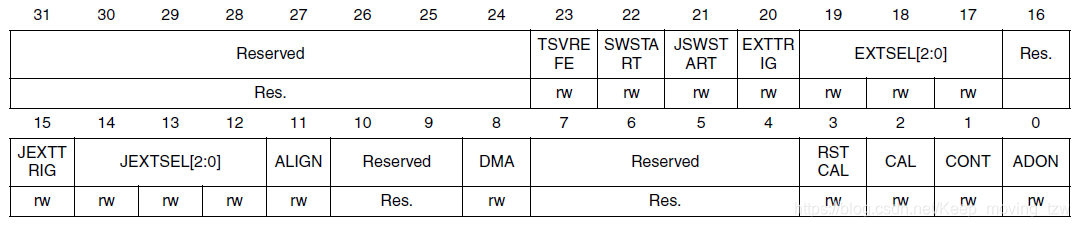

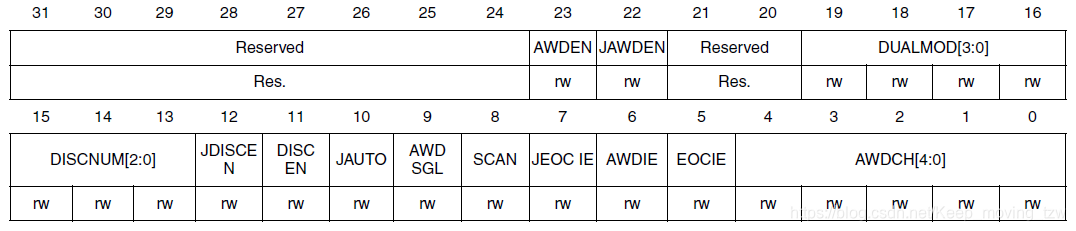

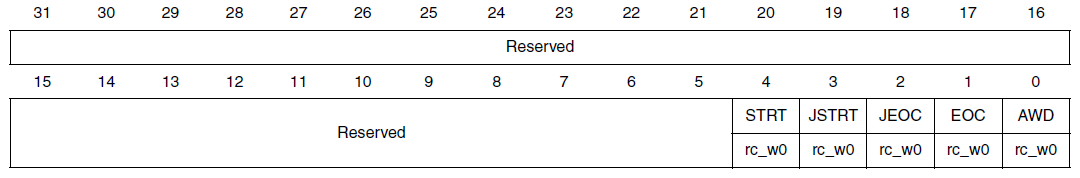

了解了ADC的内部结构之后，就要开始对其寄存器进行分析，那么就会问了，我们用的是库开发，为什么还要去看寄存器呢；这里简单说明一下，库开发是为了方便程序的开发，也是建立在寄存器控制之上的，如果不了解相关的寄存器的话，可能会不知道用哪些库函数，并且作为单片机开发，了解其寄存器对后续程序移植等等都有很大的好处。当然，在刚开始看寄存器的时候难免会晕，熟悉了就好了(づ￣ v￣)づ

建议大家在开发单片机程序时，用这么个流程：确定相关外设后，先看板子的电路图，确定硬件电路的关系，然后在手册中找对应的外设章节进行了解，然后查看相关寄存器的配置说明，并结合手册中的功能说明进行分析，最后确定程序设计思路，然后就是写程序，最后就到了最重要的Debug，也就是改bug……
