【STM32F103笔记】9、I2C通信——玩转OLED（OLED命令详解）

这一篇给大家介绍一下STM32的I2C总线通信方式，最后通过操作OLED来进行演示。

目前网上流传的OLED操作方式大同小异，基本都是同一个模子刻出来的，笔者在使用OLED店家给的测试程序时发现屏幕的刷新率不是很令人满意，每次刷新OLED时总会出现“闪屏”，影响OLED的显示效果，这对于后面想用STM32配合OLED做小游戏的笔者来说无法忍受，因此这一篇将通过分析SSD1306芯片手册（OLED控制芯片）来介绍更加高效的操作方式。

I2C介绍

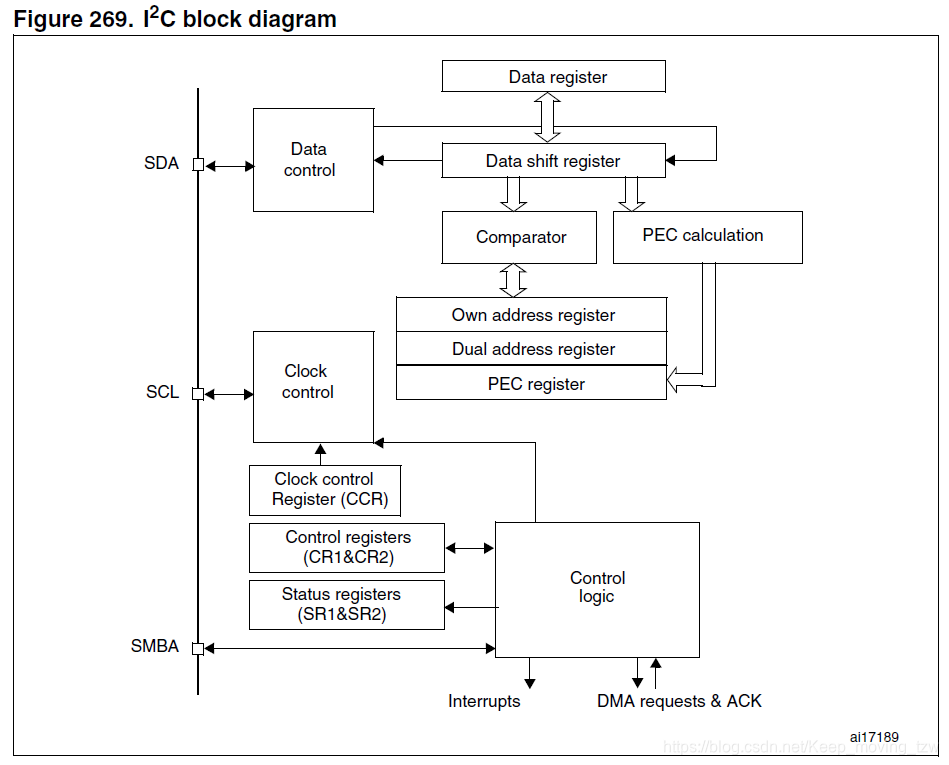

STM32F103C8T6有2个I2C总线通信接口，其内部结构如下图所示：

具有以下特点：

• 支持主机模式（Master mode）与从机模式（Slave mode）；
• 主机模式可以在SCL上发出时钟信号；在SDA上发出Start和Stop信号；
• 从机模式支持可编程地址，能够响应2个从机地址；能够接收Stop信号；
• 支持7位/10位地址模式；
• 标准传输速率100KHz，快速传输速率可达400KHz；
• 通过标志位对总线状态进行反馈和控制；
• 支持地址/数据通信完成中断和错误情况中断；
• 通信速率（SCL上时钟信号频率）可调；
• 支持DMA传输；
• 支持可配置PEC（数据包错误检查）；
• 支持SMBus2.0。

好了，上面其实都是废话，主要是对STM32的I2C总线模块功能的简介，具体的功能介绍可以参考手册中的I2C functional description。
STM32程序开发正确的方式应该是确定所需要用到的外设，然后了解外设功能，确定具体要使用什么样的功能，最后对照寄存器结合库函数手册，确定外设初始化和控制的程序设计，最后编程调试。

I2C主机模式通信格式

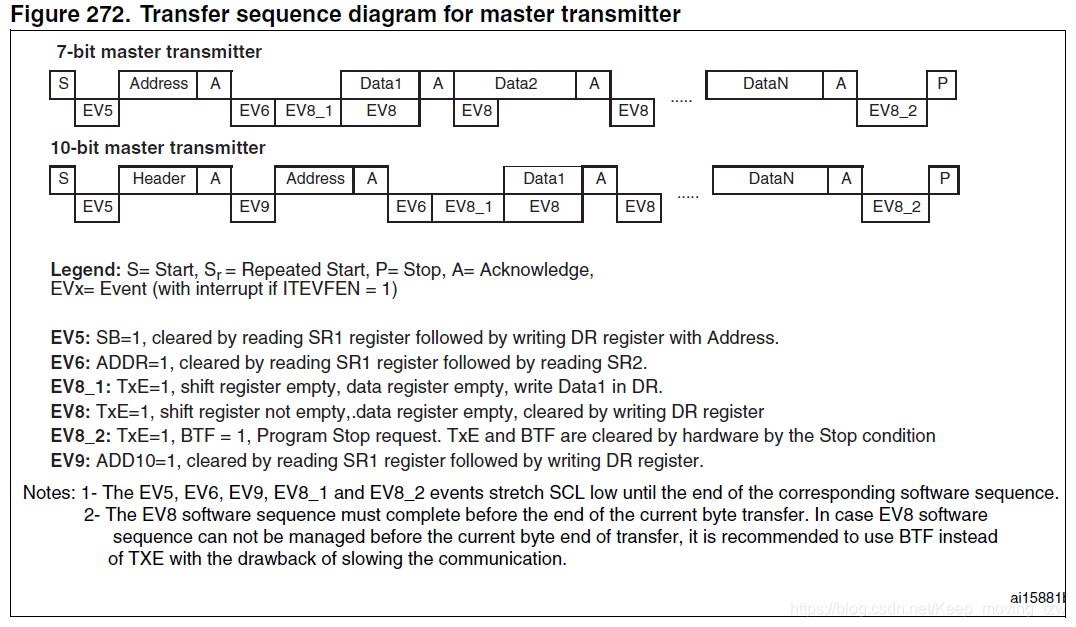

在手册中，主机发送模式如下：

可知I2C主机模式下，发送格式为：

• 发出Start信号，检测EV5（I2C_SR1寄存器SB位，置1表示主机模式发出Start）；
• 发送地址，等待应答信号（这里使能应答信号后，由硬件控制），检测EV6（I2C_SR1寄存器ADDR位，置1表示地址发送完毕），EV8_1可略过（因为之前没有发送过数据）；
• 发送数据，等待应答信号，检测EV8（I2C_SR1寄存器TxE位，置1表示数据发送完毕）；
• ……
• 发送Stop信号。

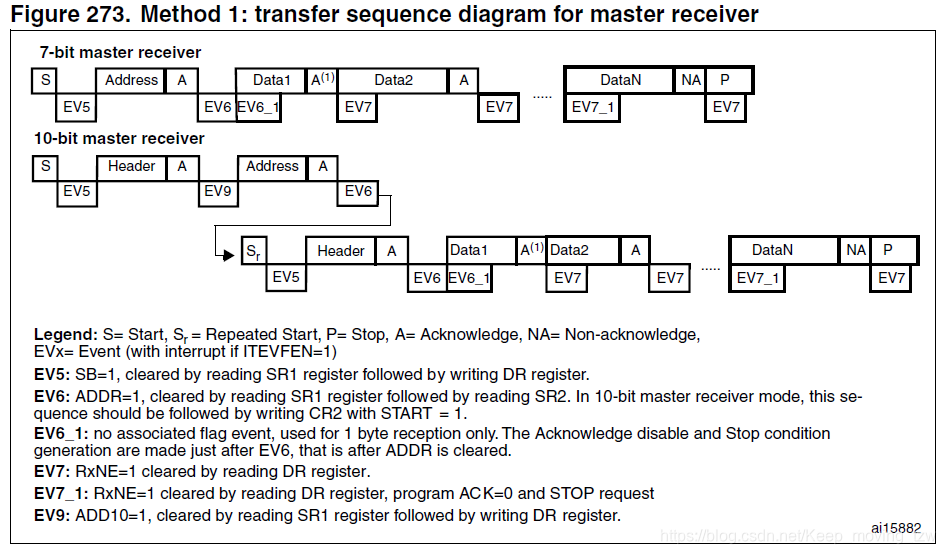

主机模式接收格式如下：

• 发出Start信号，检测EV5；
• 发送地址，等待应答信号，检测EV6；
• 检测EV7（I2C_SR1寄存器RxNE位，置1表示接收到数据），接收数据并发出应答信号；
• ……
• 最后一个字节数据接收后，不发出应答信号；
• 发送Stop信号。

I2C寄存器

下面对I2C总线的寄存器进行介绍，结合寄存器可以更进一步了解上面的通信格式：

1、Control register 1 (I2C_CR1)

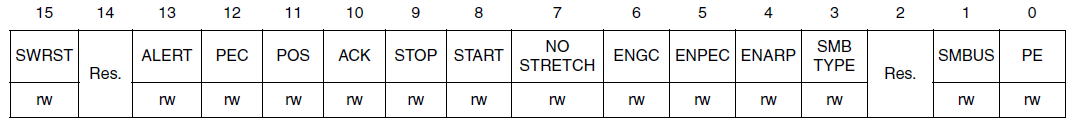

I2C_CR1为I2C总线的控制寄存器1：

• Bit 15 SWRST：软件复位，置1使I2C总线进入复位状态；
• ……
• Bit 10 ACK：应答模式，置1使能应答；
• Bit 9 STOP：Stop信号，在主机模式中，置1在总线上发出Stop信号；
• Bit 8 START：Start信号，在主机模式中，置1在总线上发出Start信号；
• ……
• Bit 0 PE：使能位，置1使能I2C总线（对应的引脚将被复用为I2C总线引脚）。

2、Control register 2 (I2C_CR2)

I2C_CR2为I2C总线的控制寄存器2：

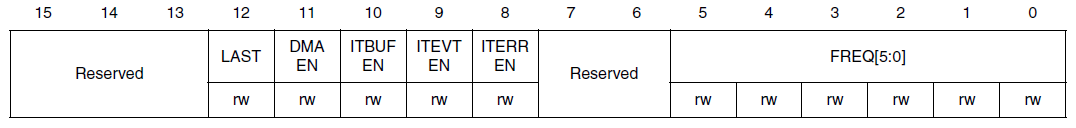

主要为DMA与中断设置，这里我们用不到：

• Bit 5:0 FREQ[5:0]：外设时钟设置，时钟频率为2~36，单位MHz；I2C总线挂载在APB1总线上，从第二篇可知，其时钟频率为36MHz，因此设置为36MHz即可。

3、Own address register 1 (I2C_OAR1)

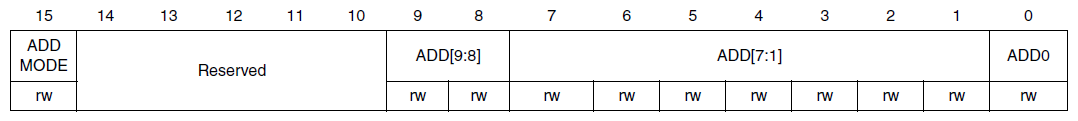

I2C_OAR1为地址寄存器：

• ……
• Bit 7:1 ADD[7:1]：7位地址模式时地址；
• ……

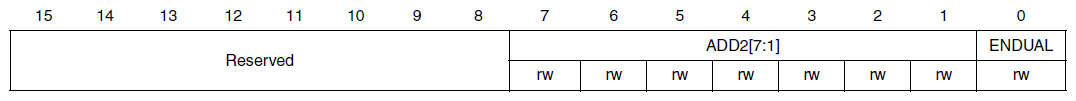

4、Own address register 2 (I2C_OAR2)

I2C_OAR2为地址寄存器，用于双地址模式：

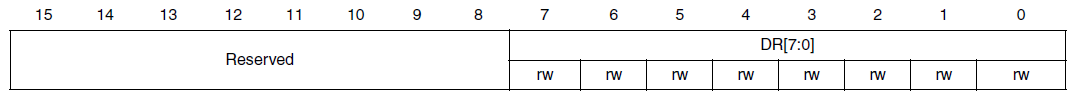

5、Data register (I2C_DR)

I2C_DR为数据寄存器，I2C总线以字节为单位传输数据，发送模式时将数据写入这个寄存器，接收模式时接收到的数据将会被复制到这个寄存器：

6、Status register 1 (I2C_SR1)

I2C_SR1状态寄存器1，这里主要关注几个和数据传输过程有关的寄存器：

• ……
• Bit 7 TxE：1表示数据寄存器为空，即发送完毕；
• Bit 6 RXNE：1表示数据寄存器不为空，即接收到数据；
• ……
• Bit 2 BTF：1表示字节传输完毕；
• Bit 1 ADDR：主机模式下，1表示地址发送完毕；
• Bit 0 SB：主机模式用，1表示Start信号发出。

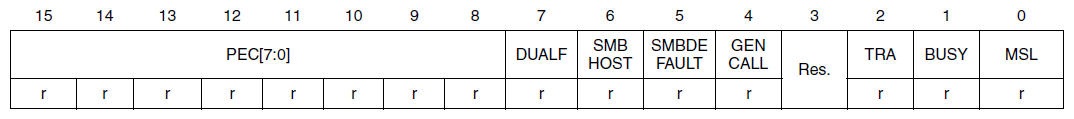

7、Status register 2 (I2C_SR2)

I2C_SR2状态寄存器2：

• ……
• Bit 2 TRA：0表示接收到数据，1表示数据发送完毕；
• Bit 1 BUSY：1表示总线正在进行通信，总线忙；
• Bit 0 MSL：0表示从机模式，1表示主机模式。

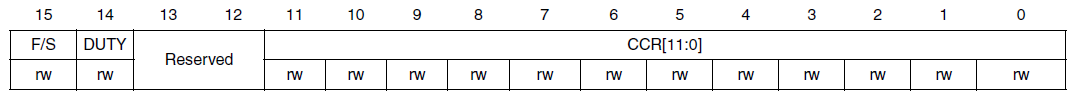

8、Clock control register (I2C_CCR)

I2C_CCR时钟控制寄存器：

• Bit 15 F/S：模式选择，0-标准I2C模式，1-快速I2C模式；
• Bit 14 DUTY：快速模式下占空比，0-1:2，1-16:9，这个占空比用于适配通信设备，根据通信设备进行确定；
• Bit 11:0 CCR[11:0]：时钟控制。

9、TRISE register (I2C_TRISE)

I2C_TRISE上升时间控制寄存器。

I2C程序设计

同样，官方库中提供了用于I2C初始化的结构体，初始化函数如下：

/**
 * @brief  initialize i2c1
 * @param  None
 * @return None
 */
void I2C1_Config(void)
{

	GPIO_InitTypeDef PB67InitStruct;
	I2C_InitTypeDef I2C1InitStruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

	PB67InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
	PB67InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
	PB67InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &PB67InitStruct);

	I2C1InitStruct.I2C_Mode = I2C_Mode_I2C;
	I2C1InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
	I2C1InitStruct.I2C_Ack = I2C_Ack_Enable;
	I2C1InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
	I2C1InitStruct.I2C_ClockSpeed = 400000;
	I2C_Init(I2C1, &I2C1InitStruct);
	I2C_Cmd(I2C1, ENABLE);
}

这里首先将PB6（SCL）、PB7（SDA）引脚初始化为I2C通信引脚，然后对I2C初始化结构体赋值，调用I2C_Init()函数进行初始化设置，最后调用I2C_Cmd()函数使能I2C1。

这里给出I2C读写的函数，详细说明见注释，请对照上面的通信格式进行理解：

/**
 * @brief  i2c1 write data
 * @param  slave_addr - I2C slave device address
 * @param  reg_addr - I2C slave device register address
 * @param  length - Length of data to be written
 * @param  pdata - Data buf pointer
 * @return 0 if success
 */
int8_t I2C1_Write(uint8_t slave_addr, uint8_t reg_addr, uint16_t length, uint8_t *pdata)
{

	if(!length)
		return 0;

	// 等待I2C总线空闲
	while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

	// 发出Start信号并检测EV5
	I2C_GenerateSTART(I2C1, ENABLE);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

	// 发送地址并检测EV6
	I2C_Send7bitAddress(I2C1, slave_addr, I2C_Direction_Transmitter);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

	// 发送数据（寄存器地址或命令，一般来说，向I2C通信对应的设备发送数据，是对其某个寄存器发送数据，或者发送对应的命令及数据），并检测EV8
	I2C_SendData(I2C1, reg_addr);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

	// 继续发送数据，并检测EV8
	while(length--)
	{

		I2C_SendData(I2C1, *pdata);
		pdata++;
		while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
	}

	// 发送Stop信号
	I2C_GenerateSTOP(I2C1, ENABLE);

	return 0;
}

/**
 * @brief  i2c1 read data
 * @param  slave_addr - I2C slave device address
 * @param  reg_addr - I2C slave device register address
 * @param  length - Length of data to be read
 * @param  pdata - Data buf pointer
 * @return 0 if success
 */
int8_t I2C1_Read(uint8_t slave_addr, uint8_t reg_addr, uint16_t length, uint8_t *pdata)
{

	if(!length)
		return 0;

	// 等待I2C总线空闲
	while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

	// 发出Start信号并检测EV5
	I2C_GenerateSTART(I2C1, ENABLE);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

	// 发送地址并检测EV6
	I2C_Send7bitAddress(I2C1, slave_addr, I2C_Direction_Transmitter);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

	// 发送数据（寄存器地址或命令），并检测EV8
	I2C_SendData(I2C1, reg_addr);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

	// 发出Start信号并检测EV5
	I2C_GenerateSTART(I2C1, ENABLE);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

	// 发送地址并检测EV6
	I2C_Send7bitAddress(I2C1, slave_addr, I2C_Direction_Receiver);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));

	// 检测EV7，读取数据并发出应答信号
	while(length--)
	{

		if(!length)
			I2C_AcknowledgeConfig(I2C1, DISABLE);
		while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
		*pdata = I2C_ReceiveData(I2C1);
		pdata++;
	}
	I2C_AcknowledgeConfig(I2C1, ENABLE);

	// 发出Stop信号
	I2C_GenerateSTOP(I2C1, ENABLE);

	return 0;
}

注意这里的读写函数仅作为示范，具体的读写函数应该根据通信设备的协议要求进行编写。

至此，STM32的I2C总线通信已经完成，接下来就是对照OLED手册进行OLED程序设计了。

OLED

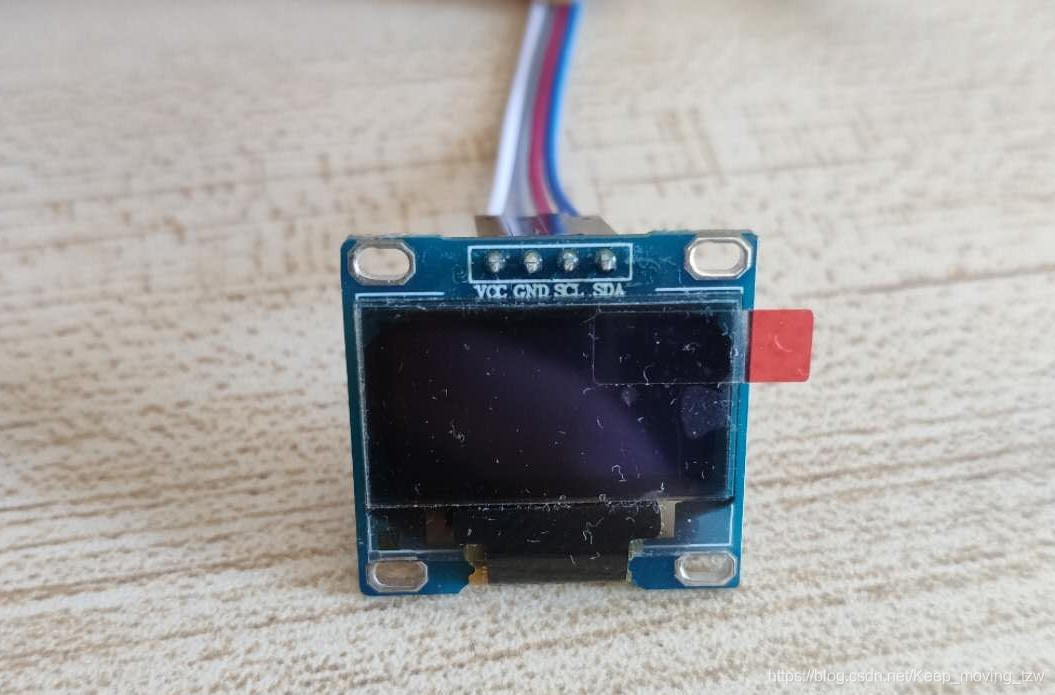

笔者用的是一块从箱子里翻出来不知道什么时候买的OLED（保护膜居然还没舍得揭掉），大小为128*64，查了查资料，找到了驱动芯片SSD1306的手册，因此，对OLED进行控制主要是和SSD1306这块芯片进行数据通信。

SSD1306芯片提供了4种通信方式：

• 6800并行通信；
• 8080并行通信；
• SPI接口；
• I2C接口。

笔者这块OLED将SSD1306芯片的I2C接口引出，因此通过I2C接口对其进行控制，下面根据SSD1306的手册对此进行介绍。

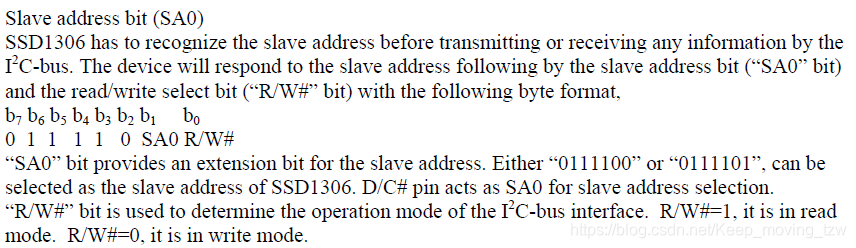

1、SSD1306 I2C Slave Address

根据电路，SA0（D/C#引脚接地）为0，因此，Slave Address取0b01111000，即0x78。

2、I2C通信格式

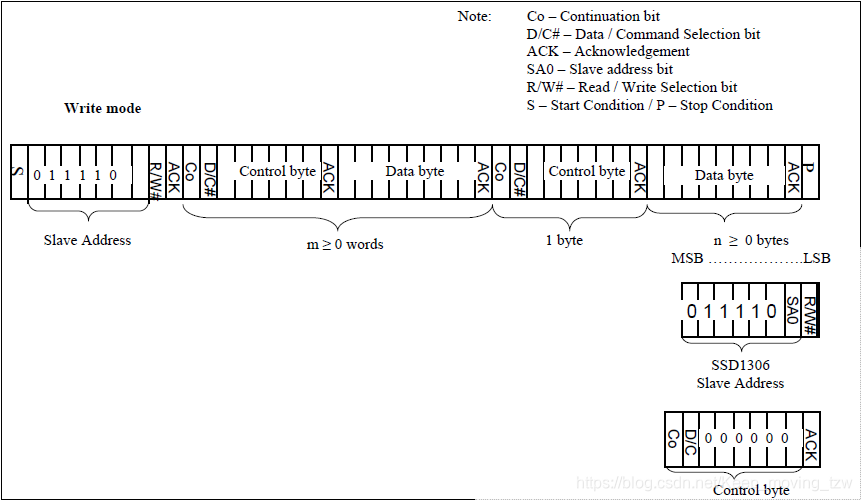

根据手册，SSD1306 I2C通信格式为：

• 发送Start信号；
• 发送地址（0x78）；
• 发送Control Byte，即控制字节，用于告诉SSD1306后续字节是命令还是数据；
• 发送数据字节（这里的数据可以是命令，也可以是写入显存的数据）；
• 依次类推，直到通信完成。

注意这里的是在一次I2C通信中，可以接收多个命令与数据，因此找到了提高刷新率的方法。

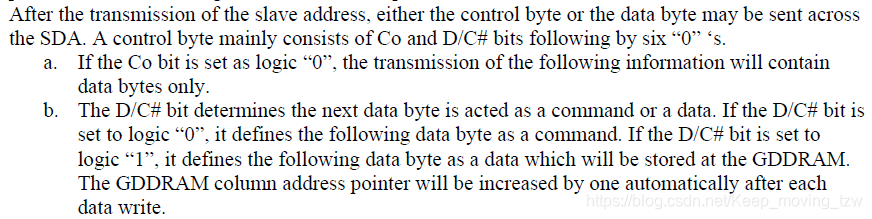

Control Byte：

b7	b6	b5	b4	b3	b2	b1	b0
Co	D/C	0	0	0	0	0	0

• Co：清0表示后续只有数据字节，即后续数据都是存入GDDRAM的图像数据；
• D/C：Data/Command，清0表示后续为命令字节，置1表示后续为存入GDDRAM的图像数据。

因此：

• 若发送命令，则Control Byte为0x80；
• 若发送数据，则Control Byte为0x40。

3、显存——GDDRAM

GDDRAM全称Graphic Display Data RAM，为SSD1306内部的数据内存，SSD1306通过Common Driver驱动OLED显示，可以理解为OLED显示的图像跟随GDDRAM里的内容（当然也可以设置不跟随，用于刷新处理），下图为SSD1306驱动OLED显示屏的逻辑关系：

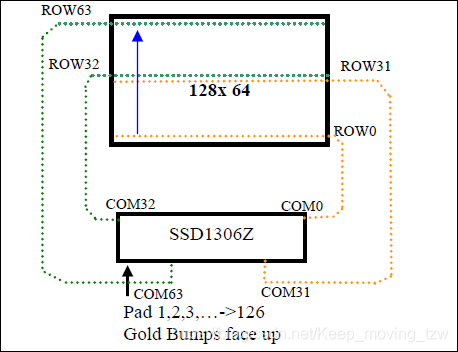

在上电初始化后，SSD1306默认设置为COM0驱动Row0，COM63驱动Row63（后续可以设置）；COM驱动对应内部GDDRAM关系如下：

GDDRAM共分为8个Page，每个Page对应8个COM，每个COM驱动一行OLED显示，即共64行；而一个COM驱动内有128列（Segment），组成128*64OLED点阵驱动：

总结如下：

• 显存GDDRAM大小为128*64；
• SSD1306通过Common Driver驱动OLED每一行的显示；
• 控制上，每8个COM组成一个Page，共有8个Page，即64行；
• 每一个COM中有128个Segment，即128列；

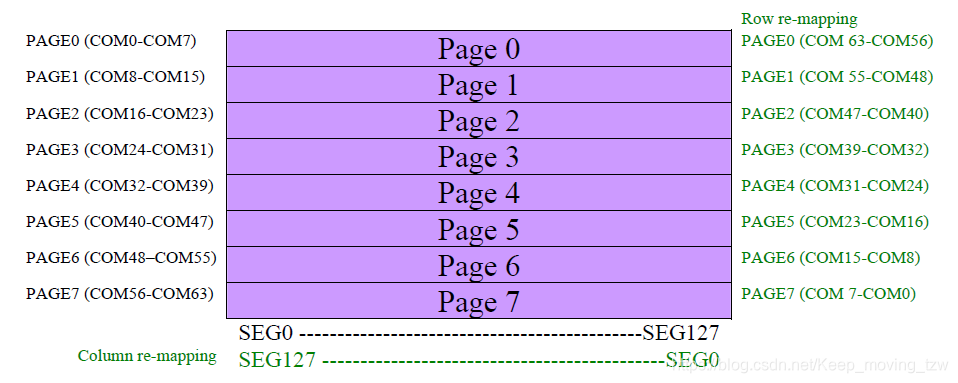

• 通过设置COM与Page的映射关系，可以改变OLED的行刷新方向；
• 通过设置SEG与Column的映射关系，可以改变OLED的列刷新方向；

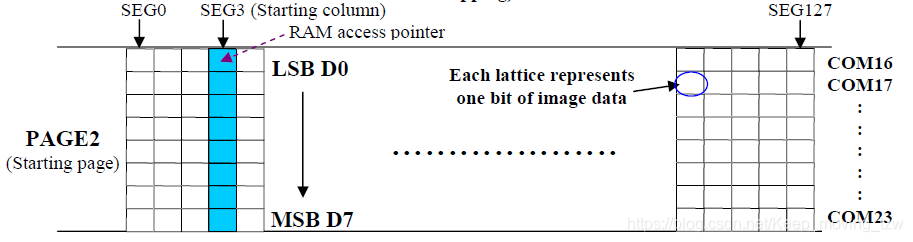

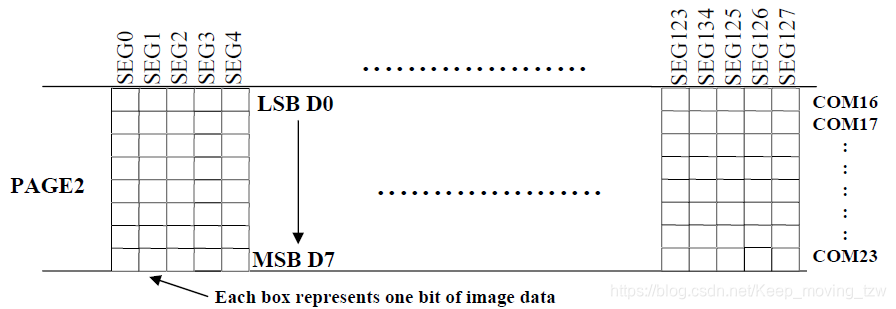

• 在一个Page中，数据刷新总是从低SEG刷新到高SEG；在一个SEG中，数据的低位在上，高位在下，即在一个SEG中数据总是从低COM刷新到高COM。

至此，我们弄清楚了GDDRAM里数据和OLED显示的关系。

4、命令 Command

这里按照SSD1306手册上的Command Table中的命令出现顺序进行介绍。

4.1 Fundamental Command 基础命令

4.1.1 Set Contrast Control （设置对比度）

格式	命令	数据
-	0x81	对比度(0~255) 默认值为0x7F(127)

这个命令首先发送命令字节0x81，然后再发送对比度数据。
实际上是设置OLED的驱动电流，对比度设置越大，驱动电流越大，显示效果就越亮。

4.1.2 Entire Display ON （OLED显示跟随GDDRAM）

格式	命令	数据
-	0xA4：OLED显示跟随GDDRAM 0xA5：OLED显示固定，不跟随GDDRAM 默认为0xA4	无

这个命令只需发送命令字节0xA4或0xA5，可以设置OLED的显示内容是否跟随GDDRAM内容变化。

4.1.3 Set Normal/Inverse Display （设置反色）

格式	命令	数据
-	0xA6：正常显示，即GDDRAM中1表示显示，0表示不显示 0xA7：反转显示，即GDDRAM中0表示显示，1表示不显示 默认为0xA6	无

这个命令只需发送命令字节0xA6或0xA7，可以设置OLED的显示反色。

4.1.4 Set Display ON/OFF （开启/关闭显示）

格式	命令	数据
-	0xAE：关闭显示，进入睡眠模式 0xAF：开启显示 默认为0xAE	无

这个命令只需发送命令字节0xAE或0xAF，可以设置OLED是否开启显示。

4.2 Scrolling Command 滚动设置

暂时不需要使用

4.3 Addressing Setting Command 寻址方式设置

4.3.1 Set Lower Column Start Address for Page Addressing Mode

格式	命令	数据
-	0x00~0x0F 默认为0x00	无

这个命令设置在页寻址（Page Addressing）模式下列起始地址的低4位。
这个命令仅在页寻址模式下有效。

4.3.2 Set Higher Column Start Address for Page Addressing Mode

格式	命令	数据
-	0x10~0x1F 默认为0x10	无

这个命令设置在页寻址（Page Addressing）模式下列起始地址的高4位，和上一命令一起指定页寻址模式下的起始列地址。
这个命令仅在页寻址模式下有效。

4.3.3 Set Memory Addressing Mode

格式	命令	数据
-	0x20	0x00：Horizontal Addressing Mode 行寻址模式 0x01：Vertical Addressing Mode 列寻址模式 0x02：Page Addressing Mode 页寻址模式 默认为0x02

这个命令首先发送0x20命令字节，然后发送寻址模式选择字节，各寻址模式如下：

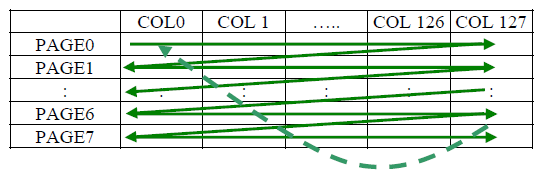

页寻址模式：

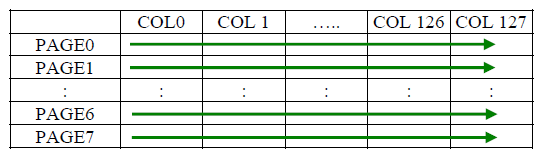

水平/行寻址模式：

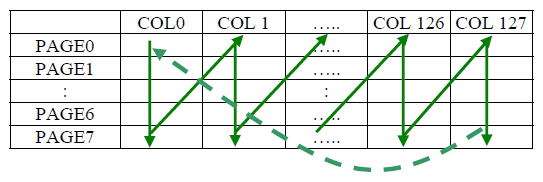

垂直/列寻址模式：

4.3.4 Set Column Address

格式	命令	数据1	数据2
-	0x21	0~127 默认为0	0~127 默认为127

这个命令首先发送0x21命令字节，然后发送2个数据字节用于设定列的起始和结束地址。
此命令仅在行/列寻址模式下有效。

4.3.5 Set Page Address

格式	命令	数据1	数据2
-	0x22	0~7 默认为0	0~7 默认为7

这个命令首先发送0x22命令字节，然后发送2个数据字节用于设定页的起始和结束地址。
此命令仅在行/列寻址模式下有效。

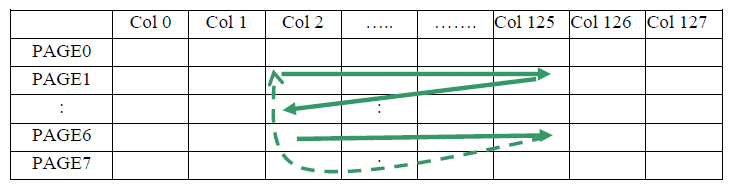

这个命令结合上一个命令，可以在显示区域设定一个窗口进行数据寻址刷新，如下图：

4.3.6 Set Page Start Address for Page Addressing Mode

格式	命令	数据
-	0xB0~0xB7 默认为0xB0	无

这个命令用于设置页寻址模式下的页起始地址。结合命令4.3.1和4.3.2，可以设置页寻址模式下一页的数据寻址刷新，如下图设置起始页为Page2，起始列为3：

4.4 Hardware Configuration (Panel resolution & layout related) Command 硬件设置

这里的命令主要是设置硬件映射关系等。

4.4.1 Set Display Start Line

格式	命令	数据
-	0x40~0x7F 对应0-63行 默认为0x40，第0行	无

这个命令设置显示的起始行。

4.4.2 Set Segment Re-map

格式	命令	数据
-	0xA0：Column 0 映射到 SEG0 0xA1：Column 127 映射到 SEG0 默认为0xA0	无

此命令设置列（Column）对应Segment的映射，即从左到右刷新数据还是从右到左刷新数据，需要根据实际显示情况进行设置，如果不知道怎么设置，可以先设置为默认值，根据显示情况进行调整。

4.4.3 Set Multiplex Ratio

格式	命令	数据
-	0xA8	0x10~0x3F 对应15+1 ~ 63+1 默认为63

这个命令设置通道数，应该选取默认63即可。

4.4.4 Set COM Output Scan Direction

格式	命令	数据
-	0xC0：从COM0扫描到COM N 0xC8：从COM N扫描到COM0 默认为0xC0	无

这个命令设置Common Driver的扫描方向，也就是OLED从上往下扫描还是从下往上扫描，需要根据具体的显示情况设置。

4.4.5 Set Display Offset

格式	命令	数据
-	0xD3	0~63 默认为0

这个命令设置COM的偏移值，一般设置为0，保证屏幕的完整显示。

4.4.6 Set COM Pins Hardware Configuration

这个命令可以用于更为复杂的屏幕显示，如使屏幕从中间开始刷新；这里保持默认设置即可。

4.5 Timing & Driving Scheme Setting Command 时序设置

4.5.1 Set Display Clock Divide Ratio/Oscillator Frequency

格式	命令	数据
-	0xDA	A[3:0]：设置时钟分频比 A[7:4]：设置时钟频率，值越大频率越高

这里为了让OLED能够更快地刷新，可以设置为0xF0，即分频比为1，频率最高。

4.5.2 Set Pre-charge Period

这个命令设定预充电时间，这里保持默认值0x22即可。

4.5.3 Set V_COMH Deselect Level

这里保持默认0x20即可。

4.5.4 NOP

格式	命令	数据
-	0xE3	无

空操作。

5、程序设计

5.1 I2C通信函数

根据第1节中的I2C通信格式图示，可以知道，在一次I2C通信中，SSD1306是可以接收多个命令和数据的，因此，为了方便扩展一次I2C通信，这里将I2C起始、发送命令/数据、I2C停止分别设置成函数：
I2C通信发起函数：

/**
 * @brief  OLED write mode initiates
 * @param  oled_addr - OLED slave address
 * @return None
 */
static __INLINE void OLED_WriteInitiates(uint8_t oled_addr)
{

    // 等待I2C总线空闲
	while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

	// 发出Start信号并检测EV5
	I2C_GenerateSTART(I2C1, ENABLE);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

	// 发送地址（0x78）并检测EV6
	I2C_Send7bitAddress(I2C1, oled_addr, I2C_Direction_Transmitter);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
}

I2C写命令函数： 发送Control Byte

/**
 * @brief  OLED write mode data format
 * @param  ctrl_byte - 0x80 write cmd, 0x40 write only data
 * @return None
 */
static __INLINE void OLED_WriteCtrlByte(uint8_t ctrl_byte)
{

	// 发送Control Byte并检测EV8
	I2C_SendData(I2C1, ctrl_byte);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
}

I2C写数据函数： 发送命令字节或者数据字节

/**
 * @brief  OLED write mode data format
 * @param  data - cmd or data
 * @return None
 */
static __INLINE void OLED_WriteDataByte(uint8_t data)
{

	// 发送数据并检测EV8
	I2C_SendData(I2C1, data);
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
}

I2C通信结束函数：

/**
 * @brief  OLED write mode finish
 * @param  None
 * @return None
 */
static __INLINE void OLED_WriteFinish(void)
{

	// 发出Stop信号
	I2C_GenerateSTOP(I2C1, ENABLE);
}

5.2 OLED初始化设置

根据对SSD1306命令字节的分析，给出初始化流程如下：
