基于STM32最小系统板—温湿度监测系统

最新推荐文章于 2024-02-18 18:12:13 发布
最新推荐文章于 2024-02-18 18:12:13 发布
阅读量1.2w 收藏 404
点赞数 32
文章标签： stm32 arm c语言 c++ 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/KievKK/article/details/125664458
版权

目录

功能概述

基于STM32F103C8T6最小系统板制作的温湿度监测系统，监测温度和湿度并通过WIFI模块将监测的数据传输到电脑上的Socket服务器端。

所用硬件

STM32F103C8T6最小系统板、DHT11温湿度传感器、DS18B20温度传感器、ESP8266-01SWIFI模块。

注：传感器可只用DHT11，DS18B20可有可无。

演示效果

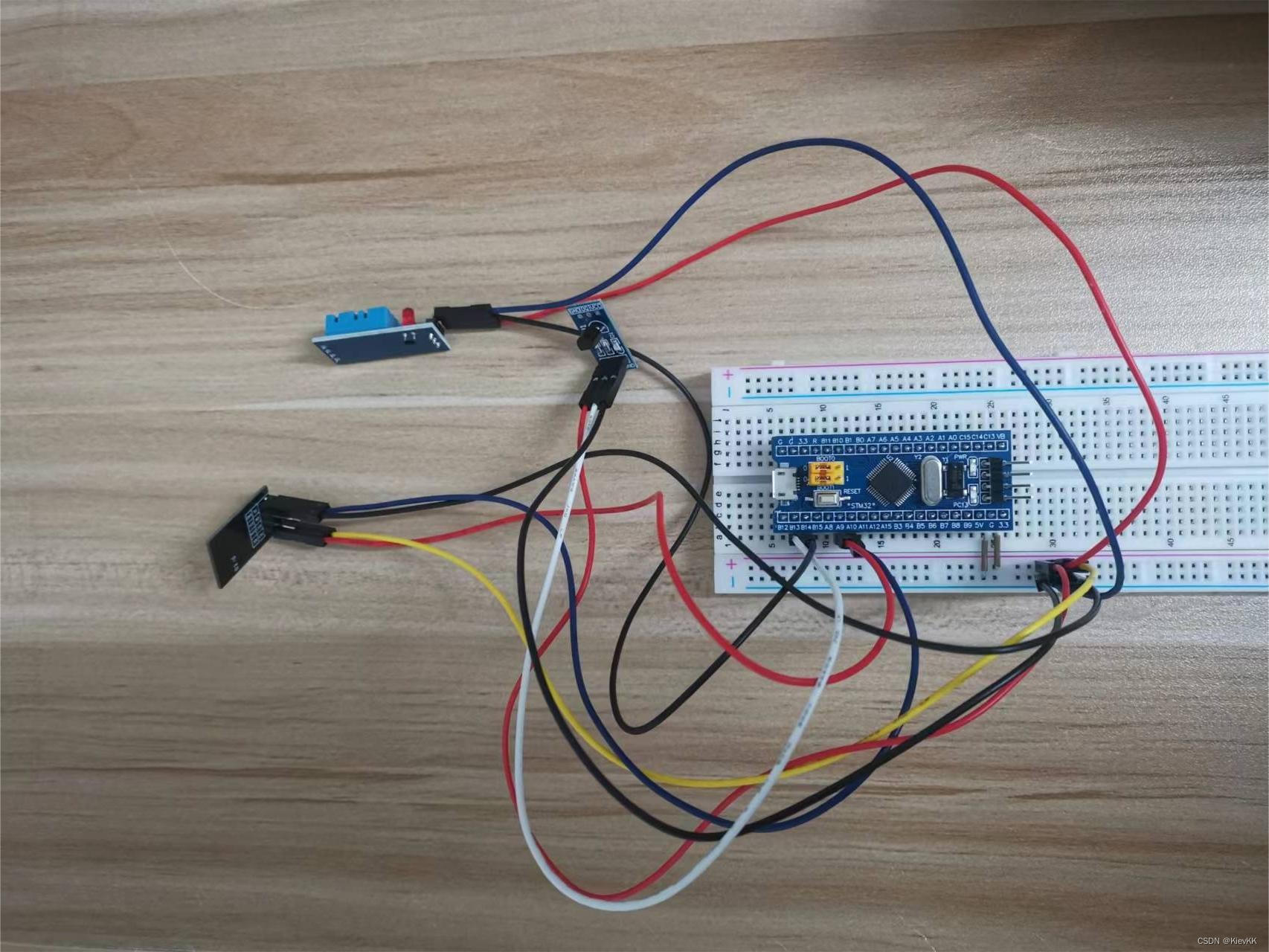

实物图：
在这里插入图片描述

服务器测试图：
在这里插入图片描述

程序部分

DHT11温湿度的获取

关于DHT11温湿度传感器的使用，网上有很多详细的资料，这里只进行简单的说明。

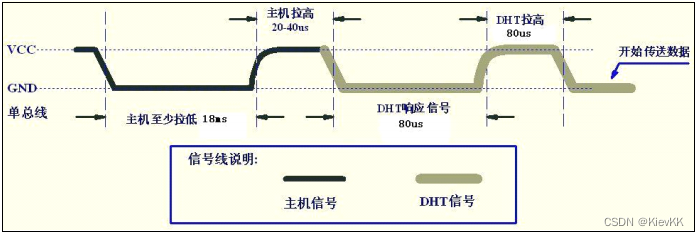

在这里插入图片描述

这是DHT11的通讯过程，我们需要通过引脚先将DHT11置于低电平至少18ms，再置高电平20-40us。然后DHT11会先返回80us的低电平信号，再返回一个80us的高电平信号，之后开始传送数据。

代码部分

dht11.h

#ifndef __DHT11_H
#define __DHT11_H
#include "stm32f10x.h"
void DHT11_GPIO_OUT(void);
void DHT11_GPIO_IN(void);
uint8_t DHT_Read_Byte(void);
uint8_t DHT_Read(void);
#endif

dht11.c

#include "Delay.h"
#include "dht11.h"
uint8_t dat[5]={0x00,0x00,0x00,0x00,0x00};
uint8_t sum = 0;

/*
*初始化输出
*/
void DHT11_GPIO_OUT(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

/*
*初始化输入
*/
void DHT11_GPIO_IN(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

/*
*读取一个字节
*/
uint8_t DHT_Read_Byte(void)
{
	uint8_t temp;
	uint8_t ReadDat = 0;

	uint8_t retry = 0;
	uint8_t i;
	for(i=0; i<8;i++)
	{
		//读取一位数据时，会先收到低电平信号50us
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0 && retry< 100)
		{
			Delay_us(1);
			retry++;
		}
		retry = 0;
		Delay_us(30);
		temp = 0;
		//再接收高电平信号16us-28us（代表数据0）或高电平信号70us（代表数据1）
		if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14)==1) temp=1;
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 1 && retry<100)
		{
			Delay_us(1);
			retry++;
		}
		retry = 0;
		ReadDat<<=1;
		ReadDat|=temp;
	}
	return ReadDat;
}

/*
*读取一次数据
*/
uint8_t DHT_Read(void)
{
	uint8_t i;
	uint8_t retry = 0;
	//总线设置为输出并拉低18ms
	DHT11_GPIO_OUT();
	GPIO_ResetBits(GPIOB, GPIO_Pin_14);
	Delay_ms(18);
	//总线再拉高40ms
	GPIO_SetBits(GPIOB, GPIO_Pin_14);
	Delay_us(40);
	//总线设置为输入
	DHT11_GPIO_IN();
	Delay_us(20);
	//等待响应信号为低电平
	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0)
	{
		//等待响应信号为高电平，超时等待100us
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14)==0&&retry<100)
		{
			Delay_us(1);
			retry++;
		}
		retry=0;
		//等待数据传送，超时等待100us
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14)==1&&retry<100)
		{
			Delay_us(1);
			retry++;
		}
		retry=0;
		//循环读取数据，dat[0]为湿度整数数据，dat[1]为湿度小数数据，dat[2]为温度整数数据，dat[3]为温度小数数据，dat[4]为校验和数据
		for(i=0;i<5;i++)
		{
			dat[i] = DHT_Read_Byte();
		}
		Delay_us(50);
	}
	//当校验和数据=湿度整数数据+湿度小数数据+温度整数数据+温度小数数据，说明正确传送。
	sum = dat[0] + dat[1] + dat[2] + dat[3];
	if(dat[4]  == sum)
	{
		return 1;
	}
	else
		return 0;
}

DS18B20温度的获取

没有使用DS18B20可跳过这部分
关于DS18B20的初始化时序图以及读写时序图网上有很多详细的资料，这里不再赘述，直接上代码。

ds18b20.h

#ifndef __DS18B20_H
#define __DS18B20_H
#include "stm32f10x.h"
#include "stdio.h"

void DS18B20_GPIO_OUT(void);
void DS18B20_GPIO_IN(void);
void DS18B20_RST(void);
int DS18B20_Check(void);
uint8_t DS18B20_Read_Bit(void);
void DS18B20_Write_One(void);
void DS18B20_Write_Zero(void);
uint8_t DS18B20_Read_Byte(void);
void DS18B20_Write_Byte(uint8_t data);
void DS18B20_Start(void);
float DS18B20_Get_Temp(void);

#endif

ds18b20.c

#include "ds18b20.h"
#include "Delay.h"
/*
*初始化输出
*/
void DS18B20_GPIO_OUT(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

/*
*初始化输入
*/
void DS18B20_GPIO_IN(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

/*
*复位ds18b20
*/
void DS18B20_RST(void)
{
	DS18B20_GPIO_OUT();
	GPIO_ResetBits(GPIOB, GPIO_Pin_13);
	Delay_us(750);
	GPIO_SetBits(GPIOB, GPIO_Pin_13);
	Delay_us(15);
}

/*
*检测ds18b20的存在
*/
int DS18B20_Check(void)
{
	uint8_t retry = 0;
	DS18B20_GPIO_IN();
	while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 1 && retry<200)
	{
		retry++;
		Delay_us(1);
	}
	if(retry>=200) return 1;//等待超时
	else retry = 0;

	while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 0 && retry<240)
	{
		retry++;
		Delay_us(1);
	}
	if(retry>=240) return 1;

	return 0;
}

/*
*读取一位数据
*/
uint8_t DS18B20_Read_Bit(void)
{
	uint8_t data;
	DS18B20_GPIO_OUT();
	GPIO_ResetBits(GPIOB, GPIO_Pin_13);
	Delay_us(2);
	GPIO_SetBits(GPIOB, GPIO_Pin_13);
	DS18B20_GPIO_IN();
	Delay_us(10);
	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 1)
		data = 1;
	else data =0;
	Delay_us(50);
	return data;
}

/*
*进行写数据1操作
*/
void DS18B20_Write_One(void)
{
	DS18B20_GPIO_OUT();
	GPIO_ResetBits(GPIOB, GPIO_Pin_13);
	Delay_us(2);
	GPIO_SetBits(GPIOB, GPIO_Pin_13);
	Delay_us(60);
}

/*
*进行写数据0操作
*/
void DS18B20_Write_Zero(void)
{
	DS18B20_GPIO_OUT();
	GPIO_ResetBits(GPIOB, GPIO_Pin_13);
	Delay_us(60);
	GPIO_SetBits(GPIOB, GPIO_Pin_13);
	Delay_us(2);
}

/*
*读取一个字节
*/
uint8_t DS18B20_Read_Byte(void)
{
	uint8_t data = 0;
	for(uint8_t i=0;i<8;i++)
	{
		data>>=1;
		if(DS18B20_Read_Bit())
		{
			data |=0x80;
		}
	}
	return data;
}

/*
*写入一个字节
*/
void DS18B20_Write_Byte(uint8_t data)
{
	DS18B20_GPIO_OUT();
	for(int i =1;i<=8;i++)
	{
		if(data&0x01)
			DS18B20_Write_One();
		else
			DS18B20_Write_Zero();
		data >>=1;
	}
}

/*
*初始化ds18b20
*/
void DS18B20_Start(void)
{
	DS18B20_RST();
	DS18B20_Check();
	DS18B20_Write_Byte(0xcc);
	DS18B20_Write_Byte(0x44);
}

/*
*温度获取
*/
float DS18B20_Get_Temp(void)
{
	float data;
	uint8_t TH,TL;
	uint16_t TB;
	DS18B20_Start();
	DS18B20_RST();
	DS18B20_Check();
	DS18B20_Write_Byte(0xCC);
	DS18B20_Write_Byte(0xBE);
	TL = DS18B20_Read_Byte();
	TH = DS18B20_Read_Byte();

	TB = TH;
	TB <<=8;
	TB = TB|TL;
	data = TB * 0.0625;
	return data;
}

ESP8266的使用

同样的esp8266的工作模式的使用，AT指令的调试这里不再介绍，网上有相关的AT指令介绍。

我是通过stm32上的串口和esp8266进行通信，我们使用的是AT指令中的STA工作模式（通过让esp8266连接其他wifi进行工作），通过透传的方式让笔记本电脑和esp8266连接同一wifi进行通信。

注：esp8266的工作对工作电压有着一定要求，如果使用stm32进行供电可能会因为供电不足导致，esp8266发送乱码的现象出现。

代码部分

UART.h

#ifndef __UART_H
#define __UART_H
#include "stm32f10x.h"
#include "stdio.h"
void USART_Init_Config(u32 bound);
#endif

UART.c

#include "UART.h"
/*
*初始化串口PA9和PA10
*u32 bound设置串口波特率
*/
void USART_Init_Config(u32 bound)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	USART_InitTypeDef USART_InitStruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1,ENABLE);

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStruct.USART_Parity = USART_Parity_No;
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	USART_InitStruct.USART_BaudRate = bound;
	USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_Init(USART1,&USART_InitStruct);

	USART_Cmd(USART1,ENABLE);

}

/*
*重写fputc，这样我们可以直接使用printf()来发送指令
*/
int fputc(int ch,FILE *f)
{

	USART_SendData(USART1,(u8)ch);
	while(USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET);
	return ch;
}

esp8266.h

#ifndef __ESP8266_H
#define __ESP8266_H
#include "stm32f10x.h"
#include "string.h"
void ESP_Init(void);
void ESP_SendMeassage(u8 hum, float tem);
#endif

esp8266.c

#include "esp8266.h"
#include "UART.h"
#include "Delay.h"
/*
*初始化esp8266
*/
void ESP_Init(void)
{
	//设置工作模式为STA模式
	printf("AT+CWMODE=1\r\n");
	//延时500ms指令有足够时间操作
	Delay_ms(500);
	//设置esp8266要连接的wifi信息
	printf("AT+CWJAP=\"WIFI名称\",\"WIFI密码\"\r\n");
	Delay_ms(3000);
	//设置连接的服务端的信息，这里的ip地址和端口号与后面socket服务端使用的ip地址和端口号是一致的
	printf("AT+CIPSTART=\"TCP\",\"ip地址例如192.168.1.9\",端口号例如8080\r\n");
	Delay_ms(3000);
}
/*
*发送温度湿度信息
*hum是dht11发送的，temp是ds18b20发送的
*/
void ESP_SendMeassage(u8 hum, float tem)
{
	//进入透传模式
	printf("AT+CIPMODE=1\r\n");
	Delay_ms(500);
	//开始发送数据
	printf("AT+CIPSEND\r\n");
	Delay_ms(500);

	printf("湿度:%d%%,温度:%f度\r\n",hum, tem);

	//退出发送数据
	printf("+++");
	Delay_ms(100);
	//退出透传模式
	printf("AT+CIPMODE=0\r\n");
	Delay_ms(100);
}

Socket服务器的创建

关于套机字通信可以看看这个作者写的: 套接字编程.

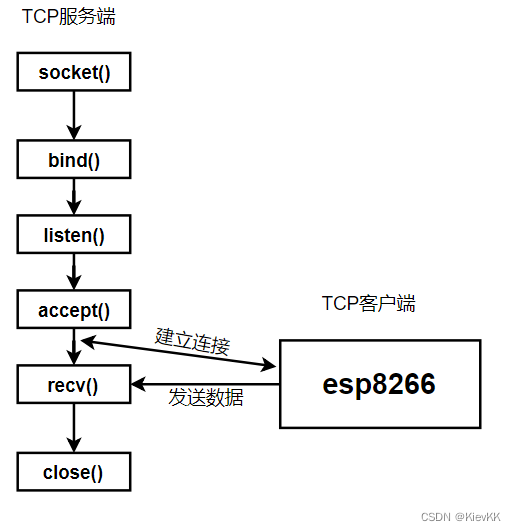

先来看看这里的socket通信过程
在这里插入图片描述

与一般的socket编程不同的地方在于，我们的服务器端只需要接收数据，不需要向客户端发送数据，同时我们只需要进行服务器端的socket编程，无需写客户端部分的代码，只需交给esp8266来完成即可。

服务端代码
注意这部分是单独在vs中进行编程的，并不在项目工程当中。

server.cpp

#include <iostream>
#include <WinSock2.h>
#include <WS2tcpip.h>
using namespace std;
int main()
{
	//服务器ip地址，端口号
	const char* host = "192.168.1.9";
	unsigned int port = 8080;

	WSADATA wsaData;
	int len;
	int recv_len;
	SOCKET  sock_server, sock_client;
	SOCKADDR_IN server_addr, client_addr;
	server_addr.sin_family = AF_INET;
	inet_pton(AF_INET, host, &server_addr.sin_addr);
	server_addr.sin_port = htons(port);

	//初始化套接字
	WORD w_req = MAKEWORD(2, 2);
	if (WSAStartup(w_req, &wsaData) != 0)
	{
		WSACleanup();
		cout << "初始化套接字失败" << endl;
	}

	//创建一个套接字
	sock_server = socket(AF_INET, SOCK_STREAM, 0);
	if (sock_server == INVALID_SOCKET)
	{
		cout << "套接字创建失败" << endl;
		WSACleanup();
		exit(1);
	}

	//绑定套接字
	if (bind(sock_server, (SOCKADDR*)&server_addr, sizeof(server_addr)) == SOCKET_ERROR)
	{
		cout << "套接字绑定失败" << endl;
		WSACleanup();
		exit(1);
	}
	else
	{
		cout << "套接字绑定成功" << endl;
		cout << "IP:" << host << endl;
		cout << "端口:" << port << endl;
	}

	//监听套接字
	if (listen(sock_server, SOMAXCONN) < 0)
	{
		cout << "套接字设置监听失败" << endl;
		WSACleanup();
		exit(1);
	}
	else
	{
		cout << "套接字设置监听成功" << endl;
	}

	cout << "等待连接建立" << endl;

	//接收连接请求
	len = sizeof(client_addr);
	sock_client = accept(sock_server, (SOCKADDR*)&client_addr, &len);
	if (sock_client == SOCKET_ERROR)
	{
		cout << "套接字连接失败" << endl;
		WSACleanup();
		return 0;
	}

	cout << "连接建立，等待数据接收" << endl;
	//接收数据
	while (1)
	{
		char recv_buf[100] = { "\0" };
		recv_len = recv(sock_client, recv_buf, 100, 0);
		if (recv_len < 0)
		{
			cout << "接收失败" << endl;
		}
		else
		{
			cout << recv_buf << endl;
		}
	}

	closesocket(sock_server);
	closesocket(sock_client);
	return 0;
}

主函数部分

main.c

#include "stm32f10x.h"
#include "UART.h"
#include "dht11.h"
#include "Delay.h"
#include "ds18b20.h"
#include "esp8266.h"

//dat读取dht11数据
extern u8 dat[5];
int main(void)
{
	//data用于读取ds18b20的数据
	float data;
	//初始化串口，波特率设置为115200
	USART_Init_Config(115200);
	//初始化esp8266
	ESP_Init();
	//进行温湿度的读取
	while(1)
		{
				//当DHT11得到数据时
				if(DHT_Read())
			{
				//ds18b20也读取一次数据
				data = DS18B20_Get_Temp();
				ESP_SendMeassage(dat[0], data);
				/*
				若不使用ds18b20，则使用这段代码，将ESP_SendMeassge()注释掉。
				printf("湿度:%d%%,温度:%d度\r\n",dat[0],dat[2]);
				*/
				Delay_ms(3000);
			}

		}

}

调试及下载

将程序烧录到stm32中，串口PA9和PA10与esp8266的RX和TX连接，PB14与dht11数据端连接，PB13与ds18b20数据端连接，将其余的VCC和GND接好。电脑上先运行socket服务端，再将stm32上电，等待数据发送至服务端。

有需要可自行下载: 项目链接。

KievKK
关注
  • 32
    点赞
  • 踩
  • 404
    收藏
    觉得还不错? 一键收藏
  • 18
    评论
初识STM32---基于STM32的室内温湿度检测
zy2018A14118的博客
06-15 1万+
一、项目介绍 本项目采用ARM结构中最为代表的Cortex-M4系列的芯片，选用STM32F407ZGT6开发板进行项目开发，选用的传感器为常见通用的DHT11温湿度传感器。传感器将采集到的数据传输到STM32（MCU）主控进行数据处理，最后通过串口打印出来。 二、前期准备 硬件： 1、STM32F407ZGT6 2、DHT11温湿度传感器 软件： 1 Keil5 官方下载链接如下：http://www.keil.com/demo/eval/arm.htm 2 STM32f407固件库 官方下载链接如下：h
STM32F103C8T6读取DS18B20串口显示程序
02-14
这是一个STM32F103C8T6读取DS18B20串口显示程序；使用串口1，波特率为115200；ds18b20数据引脚接单片机的PA0
基于stm32的室内环境监测系统设计及实现
07-06
用STM32f103zet6单片机做的室内环境监测系统,用到了LCD显示屏,光敏传感器,火焰传感器,红外遥控,烟雾传感器,高感度声音传感器,DHT11温湿度传感器等多个传感器模块综合,
基于STM32的温湿度检测系统实现
02-17
嵌入式课程设计报告，需要自取
STM32F103C8T6 DHT11模块 HAL cubeMX（学习记录）
weixin_53925604的博客
02-18 1528
总结一下：看着很复杂，但其实很简单，DHT11是单总线也就是一根线进行通信，单片机IO口设置为推挽输出后发送起始信号（想要接收一次数据），而后IO改变配置方式为上拉输入，读取应答信号，之后连续接收40bit的数据，每8位为一组，分别是：湿度整数，湿度小数，温度整数，温度小数，校验和，最后IO配置为推挽输出，将总线电平拉高等待下一次读取。其中值得注意的是，DHT11表示0和1的方式有点特殊，是通过高电平的持续时间不同来进行数据的表示，0为23-27us，1为68-74us，如图6所示。
基于STM32环境温湿度监测系统设计.zip
10-21
任务和要求 （1）在 STM32 平台下，通过温度传感器 DS18B20 和湿度传感器 DHT11 实现环境温湿度信息的采集； （2）将温度传感器和湿度传感器所采集的数据在 LCD 液晶屏幕上显示出来，超过范围实现声光报警，声音报警为启动无源蜂鸣器播放音乐，光源报警采用 LED灯闪烁的方式（每个同学采用不同的声光报警方式。例如：播放不同的音乐，LED灯闪烁的次数不一样等）； （3）手动设置报警温度和湿度上下限。
STM32单片机之温湿度检测系统（DTH11、OLED、LCD1602）
weixin_54076783的博客
02-26 1万+
用户发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后，DHT11发送响应信号,送出40bit的数据,并触发一次信号采集, 用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集, 如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。
基于STM32F103C8T6的六路寻迹小车制作攻略
boluokk_的博客
10-05 5724
基于STM32F103C8T6的六路数字量寻迹小车，功能单一
K_A19_002 基于STM32等单片机采集水位检测传感数据 串口与OLED0.96双显示
lfmnlxx79691557的博客
03-13 3084
K_A19_002 基于STM32等单片机采集水位检测传感数据 串口与OLED0.96双显示
【基于STM32F103C8T6的智能饮水机系统设计】
qq_64565288的博客
06-25 3538
使用STM32F103C8T6微处理器作为主控芯片，通过DS18B20温度传感器、HX711压力传感器、OLED显示屏、HLK-V20智能语音，红外传感器、光敏传感器、蜂鸣器报警、按键，LED灯等模块，做出一个智能饮水机的模拟系统。下面不做过多介绍，毕竟模块的介绍都是大同小异。
STM32开发实例 基于STM32单片机的水箱水位检测系统
XCHardware的博客
10-26 4294
用32单片机完成对MPX10DP压差传感器的数据采集，然后将采集的信号在OLED12864显示屏上，然后可以用按键设定上下限值，当超过上下值的时候分别控制继电器闭合和蜂鸣器响。系统的软件逻辑清晰，首先先进行一次系统初始化，先进行水位检测，检测到水位低于阈值就会进行加水并报警，当检测到水位高于阈值就会停止加水并报警，通过调控阈值范围就能让水位稳定在指定范围内。系统内的主要电路有单片机最小系统电路，水位检测电路、按键设定电路、继电器控制电路、显示电路、报警电路。
基于STM32的温湿度检测系统设计及实现-论文
05-22
基于STM32的温湿度检测系统设计及实现
stm32最小系统板入门教程资料
最新发布
03-13
STM32最小系统板是围绕STMicroelectronics的STM32系列微控制器（MCU）设计的一种开发板，其核心是一个STM32芯片，但它仅包含运行该微控制器所必需的最基本元件。最小系统板通常用于评估MCU的功能、进行原型设计以及...
基于stm32的室内环境监测系统程序
08-17
采用STM32F103C8T6最小系统作为主控芯片实现最小系统、温湿度传感器、LED灯指示电路、程序下载电路组成，实现本次课题的硬件电路的设计与搭建。通过Keil5软件编写单片机程序，设置温湿度的阀值，采用Altium Designer...
基于STM32的无线WIFI温湿度监测系统设计.pdf
06-28
基于STM32的无线WIFI温湿度监测系统设计.pdf
基于stm32的无线多点温度采集系统设计
boboelec的博客
03-12 1万+
无线多点温度采集系统，主要基于STM32.
STM32实现DHT11温湿度采集串口显示（标准库与HAL库实现）
XiaoCaiDaYong的博客
04-20 1万+
STM32实现DHT11温湿度采集串口显示（标准库与HAL库实现）
单片机课程设计：基于STM32的温湿度检监测报警系统的设计
热门推荐
qq_50185399的博客
05-16 4万+
课程设计：STM32F103 + ESP8266 + DHT11简单实现温湿度检测报警以及WiFi数据传输（QvQ）
基于stm32的温湿度检测案例（一）
RONG_YAO的博客
10-14 1万+
使用基于stm32f042F6P6的最小单片机系统通过单总线与DHT11温湿度检测传感器通信，实现对当前环境下的温湿度检测。使用串口通信将DHT11模块检测到的数据在PC上显示。二、检测STM32F042F6P6功能是否正常2.1、程序验证通过观看原理图发现板子上有两个灯，一个电源指示灯与一个接在PB1引脚上的led。编写代码驱动接在PB1上的 LED，检查LED是否正常工作从而推论硬件是否有问题（量产的板子一般"冒得问题”）。1、从标有三角那一端（P），流向标一横那一端(N)。
基于stm32单片机的mq-3酒精模块检测程序
07-31
基于STM32单片机的MQ-3酒精模块检测程序主要是为了实现对周围环境中酒精气体浓度的监测和报警。具体的实现步骤如下： 1. 首先，需要连接MQ-3酒精模块到STM32单片机上。通过对模块的VCC、GND和信号线与STM32对应IO口的连接，实现了与单片机的通信。 2. 在程序中初始化对应IO口为输入模式，用于接收MQ-3模块输出的模拟信号。 3. 创建一个定时器，用于设定检测时间间隔。可以通过定时器中断的方式，定时读取酒精模块输出的模拟信号。 4. 设置ADC（模数转换器）模块，用于将模拟信号转换为数字信号，以便单片机进行处理。可以设置ADC的参考电压和分辨率，使得转换的数据更加准确。 5. 在主循环中，读取ADC转换完成后的数字值，并将其作为酒精气体浓度的参考值。 6. 根据实际需求，可以设置一定的阈值作为酒精浓度的报警值。当读取的浓度值超过该阈值时，触发报警。 7. 还可以通过LCD等显示模块，将浓度值实时显示出来，方便监测酒精气体浓度的变化。 总之，基于STM32单片机的MQ-3酒精模块检测程序可以通过读取传感器输出的模拟信号，并通过ADC模块对其进行转换处理，最终得到酒精气体浓度的数值，并根据预设的阈值进行报警或显示。这样可以实现对酒精气体浓度的有效监测和控制。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 18
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
