keil常见问题记录汇总
本文记录了笔者在使用keil5时遇到的各种问题，现集中整理为博客内容，以便后续查阅。其中很多方法都是来源于网络上大佬们的文章，只可惜笔记中的原文链接丢失，具体学自哪个人已经不好考证，如果有朋友知道，或是原作者看见的话，请联系我附上原文链接以示感谢，如有侵权，也请联系我删除该内容。本是拾遗之举，忝为原创 ，还望能给各位读者带来帮助。
代码烧录问题

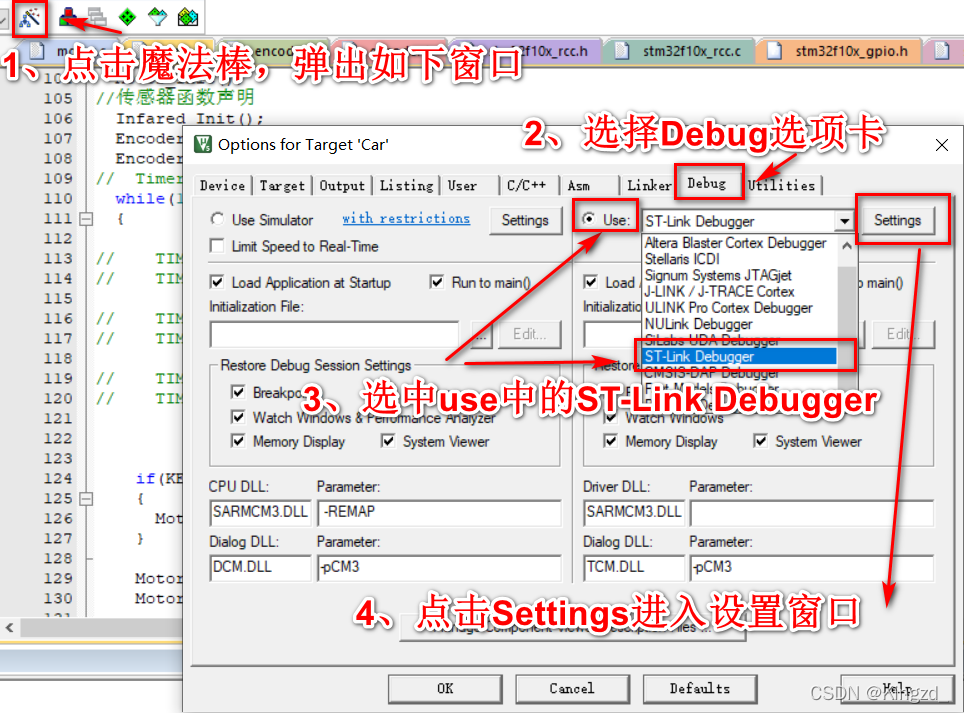

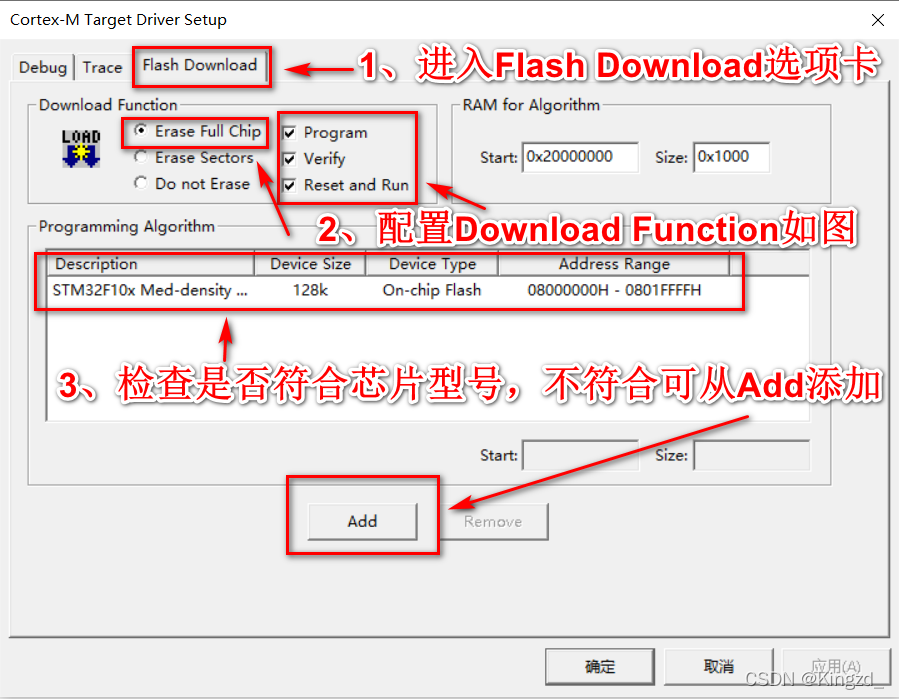

ST-LINK下载
ST-LINK下载的设置流程已经在图片中依次标记好，读者可以直接按照图片顺序依次设置，设置完成之后保存即可。

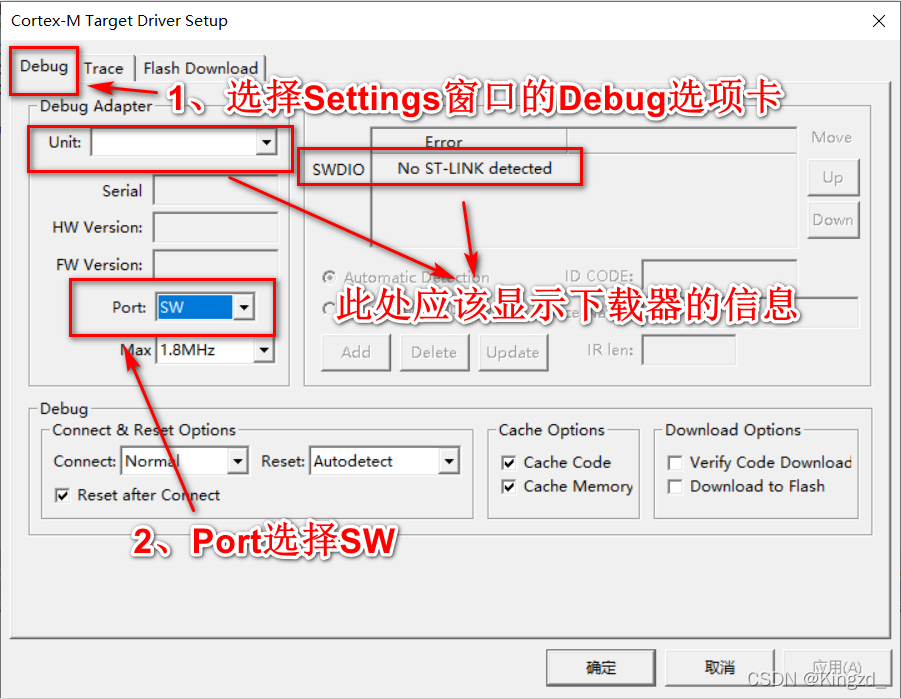

ST-LINK下载时SWDIO显示NO target connected
ST-LINK下载方式进行设置时，SWDIO显示NO target connected，即无法检测到下载器。该错误很可能是因为STM32开发板在出厂的时候进行了flash写保护，导致不能识别ST-LINK。笔者用过也见过不少的STM32，确实碰见过一次这种情况，用下面描述的方法就可以解决。
解决方法：
1、将STM32接成Boot0 = 1；Boot1 = 0；即进入ISP编程模式（下个标题会着重说明ISP串口下载模式）。

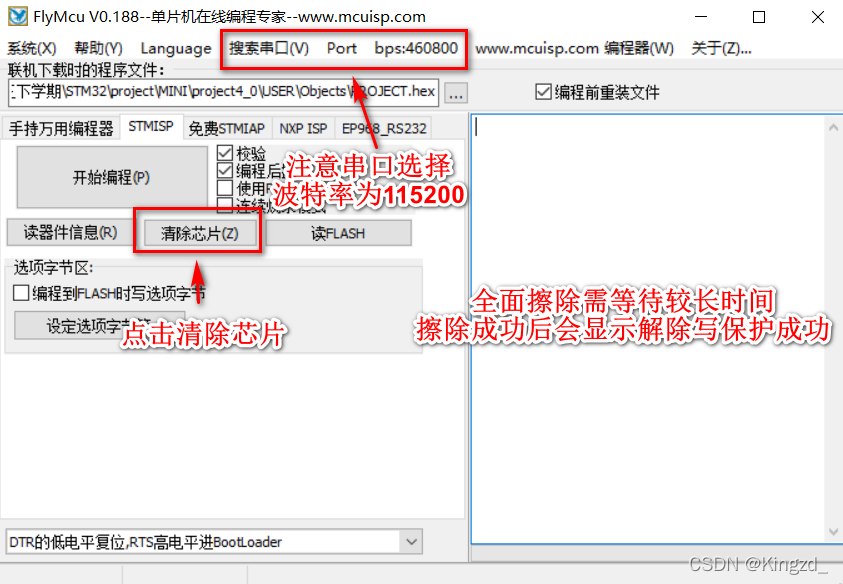

2、通过USB转TTL与电脑连接（连接方法也可参考下面的ISP串口下载），用FlyMcu进行芯片擦除。
3、擦除成功后，再设置Boot0 = 0；Boot1 = 0；
4、重新连接，即可在SWDIO中找到ST-LINk的相关信息。
如果上述方法未能解决，也可以检查一下是否为下载器问题，尤其要着重检查线的连接是否良好。
ISP串口下载
想明白ISP是什么最好的办法，就是看它的全拼是什么，这种方法在电子编程领域屡试不爽，下面就简单拓展一下ISP及其相似缩写的全拼，用于类比记忆。 感兴趣的笔者可以进一步搜索什么是在系统编程，在此就不多做赘述。
ISP：In System Programing ，在系统编程
IAP：In Applicating Programing，在应用编程
ICP：In Circuit Programing，在电路编程
ISP串口下载方式流程如下：
1、配置跳线帽Boot0 = 1；Boot1 = 0；从系统存储器启动，进入ISP模式。
2、USB转TTL和STM32通过串口连接，即TX与RX交叉相连：USB转TTL的RX连接到STM32的TX，USB转TTL的TX连接到STM32的RX。STM32的5V和GND两个引脚接到USB转TTL，3V3悬空即可。
以STM32F103C8T6为例，PA9接USB转TTL的RX，PA10接USB转TTL的TX，GND接在一起、5V接在一起。
3、烧录程序。用FlyMcu烧录流程如下：搜索串口，选择波特率115200（或根据具体情况选择其他波特率），选择hex程序文件，点击开始编程即可。
4、调整跳线帽Boot0 = 0；Boot = 1；重新上电，程序即可正常运行。
无法识别串口设备
电脑无法识别设备
电脑无法识别设备时，排除USB线的问题，通常是缺少CH340的驱动程序。可从网上搜索下载安装。笔者习惯从STC-ISP公司的官网下载最新的烧录软件，软件压缩包内就包含了CH340串口驱动的安装程序，点击安装即可。CH341的驱动可以代替CH340的驱动，也能识别到串口设备。
FlyMcu无法搜索到串口
FlyMcu无法搜索到串口时，可以安装USB虚拟串口驱动，通过VCP_V1.4.0_Setup应用程序安装串口驱动即可。
软件设置问题
No Browse Information available
当工程中应用的文件较多时，我们通常对某个函数或变量使用“Go To Definition Of ‘XXXXXX’”或“Go To Reference To‘XXXXXX’”，来快速跳转到定义处或参考处。笔者就多次遇到报错“No Browse Information available in ‘…\XXX\XXX’”，无法快速跳转页面。

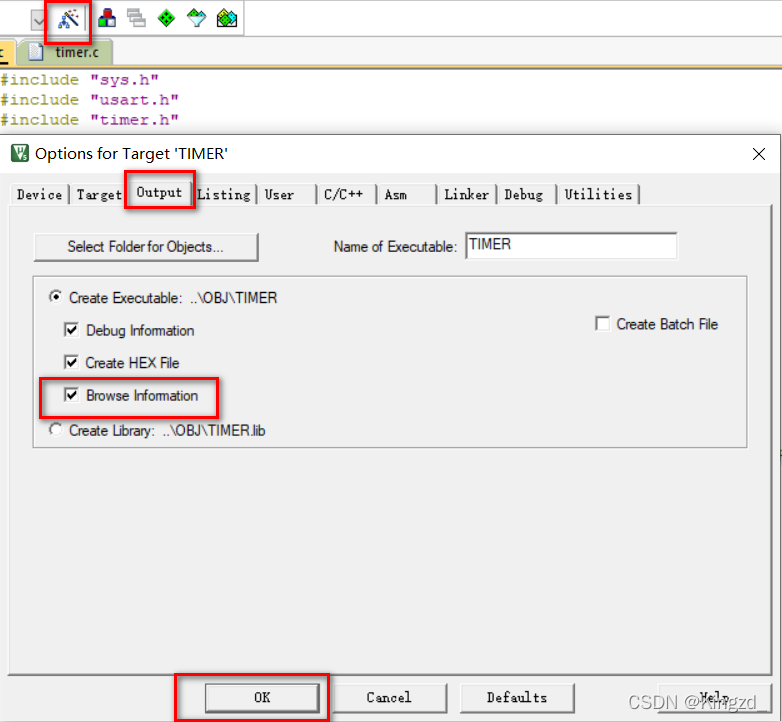

其实解决方法很简单，只需在魔法棒的Output选项卡中勾选Browse Information，再编译运行即可。
第一步：勾选Browse Information
第二步：编译运行

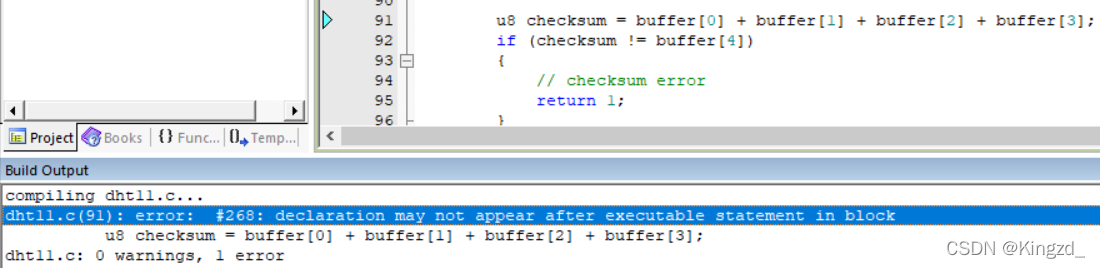

declaration may not appear after executable statement in block
错误：声明不能出现在可执行语句之后
在C语言的C89标准中，变量的定义只能放在函数开头，放在执行语句的前面；C99标准中才可以放在执行语句之后，即可以在函数中间声明变量。
解决方案有两个：
1、检查代码，将变量的定义放在函数的开头。

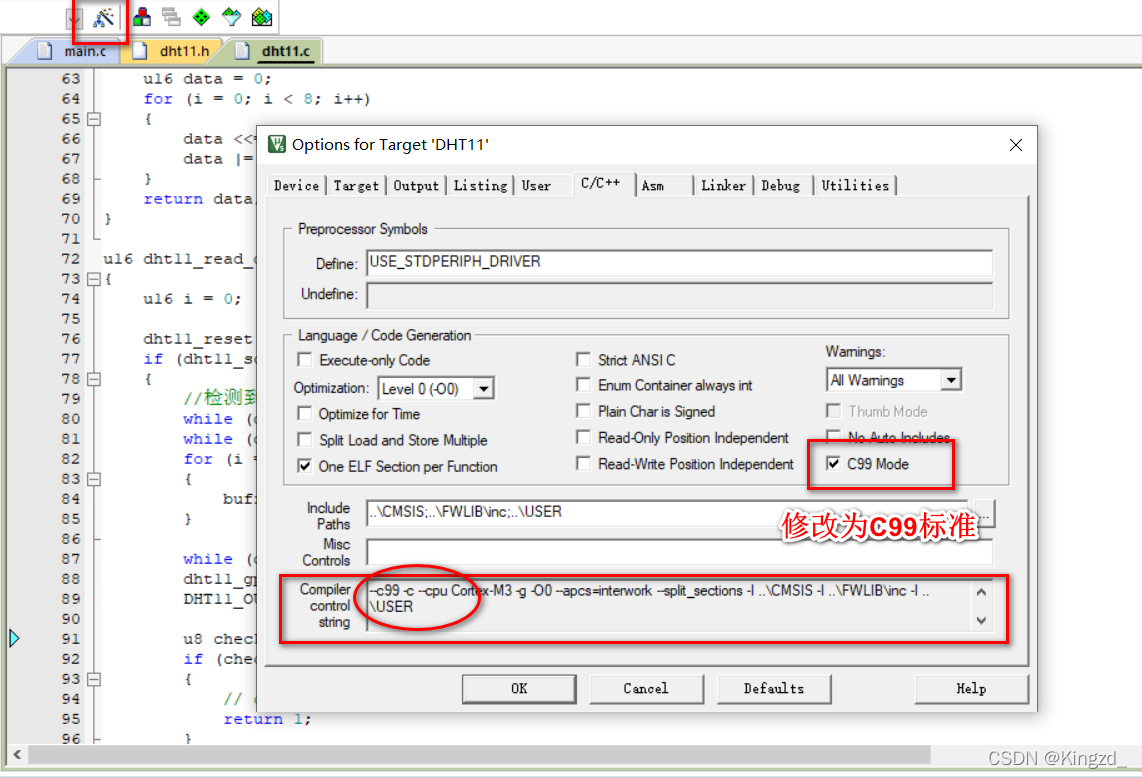

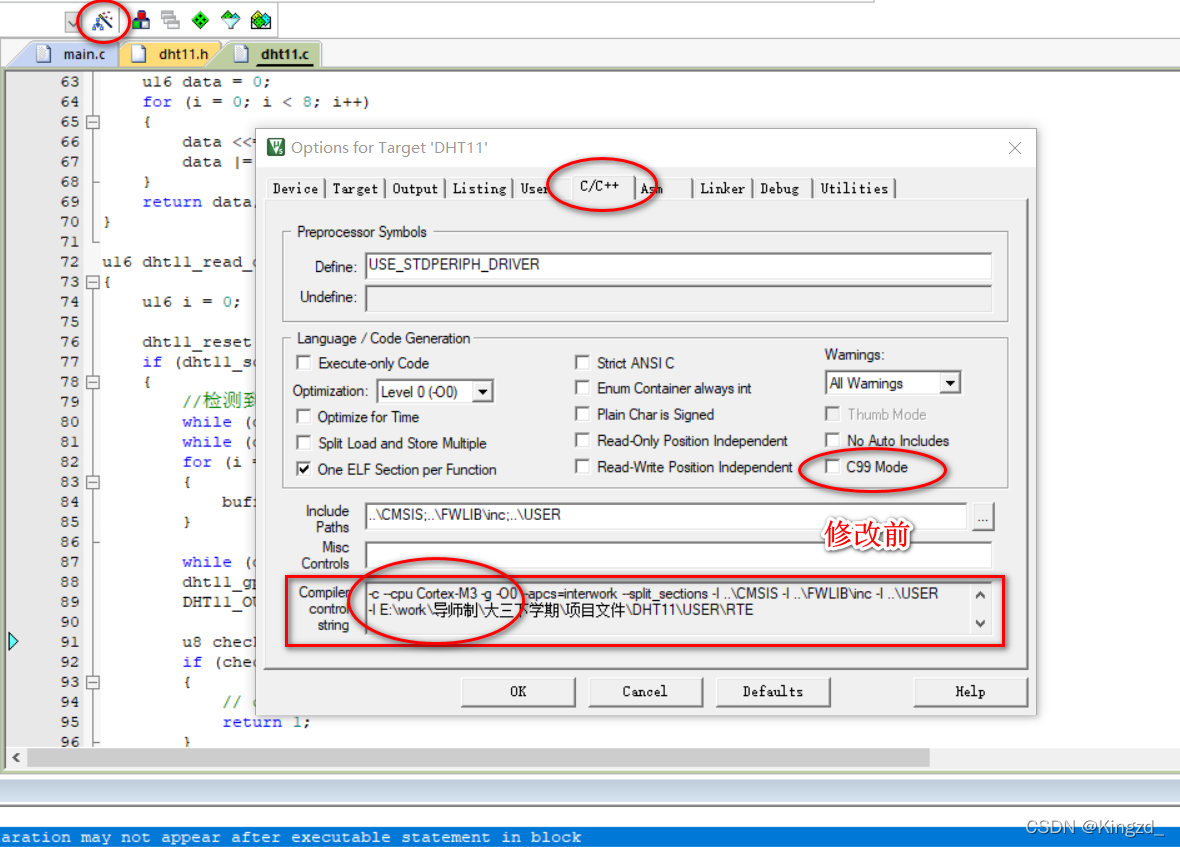

2、将编译器的标准修改为C99。修改方法为：点击魔法棒，点击C/C++选项卡，勾选C99 Mode。修改前后对比如下：
常见报错处理
multiply defined

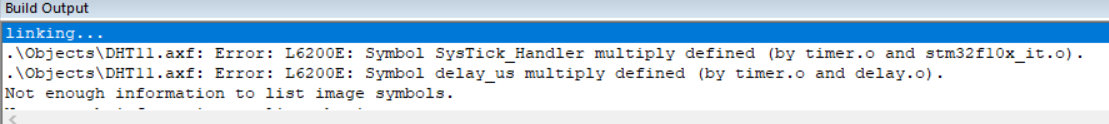

当Build Output栏报错为“Error：symbol XXXXXX multiply defined（by XXXX.o and XXXX.o）”，通常为重复定义错误。
问题多出现于拷贝代码，复制文件之后直接应用等行为，出现该问题的原因就是在同一工程内，所包含的不同子文件中，定义了名字完全相同的函数。
解决函数重复定义的方法就是根据报错栏找到出现问题的文件，注释或者删除掉重复的函数。要注意协调合并相应的功能，尽量避免修改错误的时候又产生新的错误。
cannot open source input file “XXXXXX.h”：No such file or directory
问题产生原因：没能索引到.h文件。

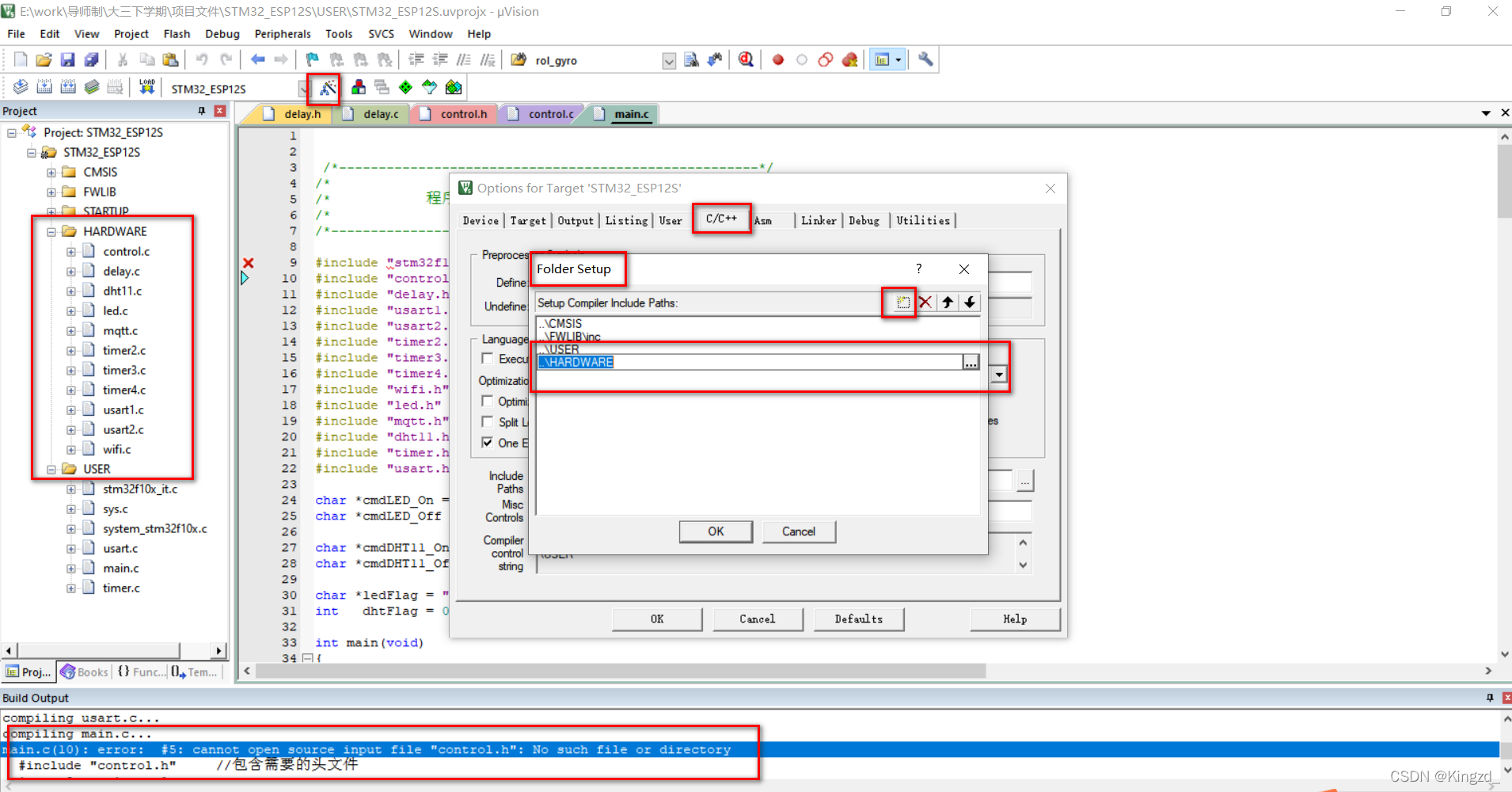

解决方法：将出现问题的头文件索引配置好，即每个头文件所在的文件夹都要包含在Folder Setup中。配置方法如图：

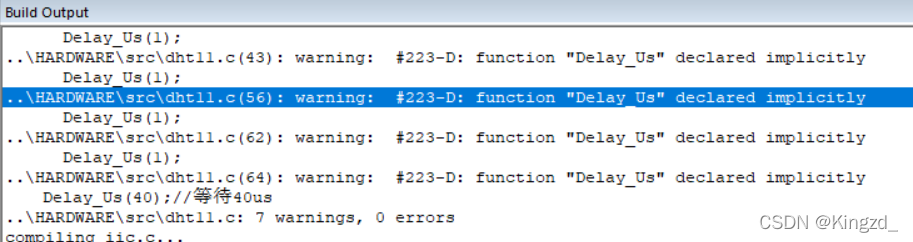

function “XXXX” declared implicitly
函数XXXX未在.h文件中声明。将函数的声明复制到头文件中即可。
不报错的错误
编写代码的时候，最怕的不是报错几十个几百个，而是明明没有报错，却不能运行出正确的结果。
笔者最后将踩过的坑写在下面，如果你的代码出现了未知问题却不报错，可以尝试着从我的坑里找去。
变量错误
1、注意变量范围
- u8是unsigned char
- u16是unsigned short
- u32是unsigned int
假设数值计数超过了256，数值变量类型定义的却是u8，那么程序虽然没有语法错误，却无法得到稳定的正确结果。
2、注意变量类型
还是用u8举例。u8 * 和 u8 是两种完全不同的变量类型，强制转换也会出现错误。
例如，sprintf(x," ",y)；x应为char型数组，不可写成指针，也不可定义为u8类型，否则程序运行不出来。
复位后的管脚映射问题

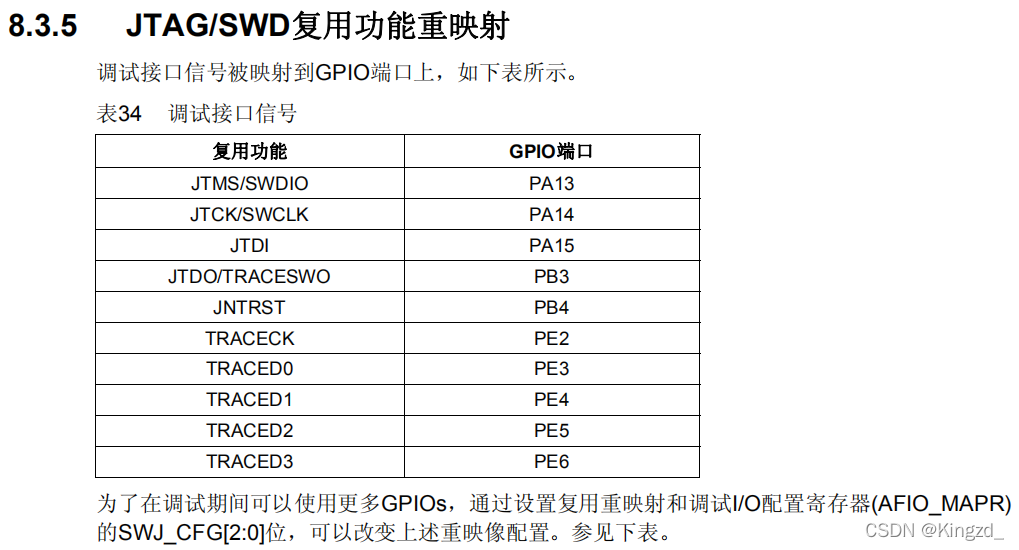

STM32F10x系列的MCU复位后，PA13/14/15 & PB3/4默认配置为JTAG功能。有时我们为了充分利用MCU I/O口的资源，会把这些端口设置为普通I/O口。
一定要注意JTAG失能后才能使用该管脚，同时注意失能JTAG时也要失能AFIO
例如：STM32C8T6的JTAG管脚就在PB3/4，需要复用为普通IO口才能正常使用
具体方法如下：
在GPIO_Configuration(); // 配置使用的 GPIO 口：
GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE); // 改变指定管脚的映射 GPIO_Remap_SWJ_Disable，SWJ 完全禁用（JTAG+SW-DP)，而且管脚映射函数，需要在GPIO配置函数GPIO_Configuration()中
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE); // 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ，JTAG-DP 禁用 + SW-DP 使能，而且管脚映射函数，需要在GPIO配置函数GPIO_Configuration()中
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_4;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOA, &GPIO_InitStructure);
注意：不要忘记在RCC_Configuration()中开启AFIO时钟，
//AFIO时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState)
该函数位于stm32f10x_gpio.c
