【MATLAB源码-第298期】基于matlab的2FSK窄带通信系统仿真，包含载波恢复，帧同步；输出各节点波形图。

本文链接：https://blog.csdn.net/Koukesuki/article/details/144022123

操作环境：

MATLAB 2022a

1、算法描述

2FSK是一种数字调制方式，其中通过在两个不同的频率之间切换来表示二进制数据。这种调制方式被广泛应用于窄带通信系统，尤其适用于要求带宽较窄的应用场景，如低速无线通信、遥控系统和某些卫星通信。2FSK调制通过频率变化而非幅度或相位变化来传递信息，具有较好的抗噪声能力。

在一个典型的2FSK窄带通信系统中，主要包括三个核心部分：发射端（Tx）、信道和接收端（Rx）。系统的设计目标是确保通过信道传输的信息在接收端能够被准确还原，同时尽可能减少信道噪声和其他干扰因素的影响。

1. 发射端

发射端的主要任务是将用户输入的信息转化为适合信道传输的信号。这一过程主要包括前导码生成、信息比特流生成、调制和信号合成。

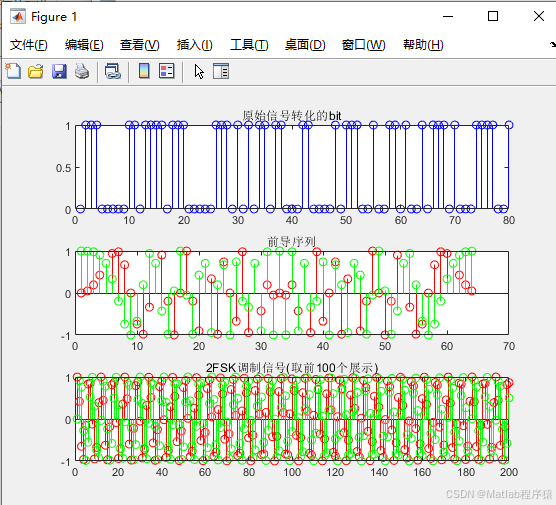

1.1 前导码的生成

在2FSK系统中，前导码通常用于帮助接收端进行同步。前导码是已知的信号模式，发射端会在传输信息之前发送一段固定模式的前导码。接收端通过识别前导码的特征，能够准确定位到数据包的起始位置，从而进行时序同步。这对于信号的正确解调至关重要，特别是在高噪声或多径传播的环境中。

1.2 信息比特流生成

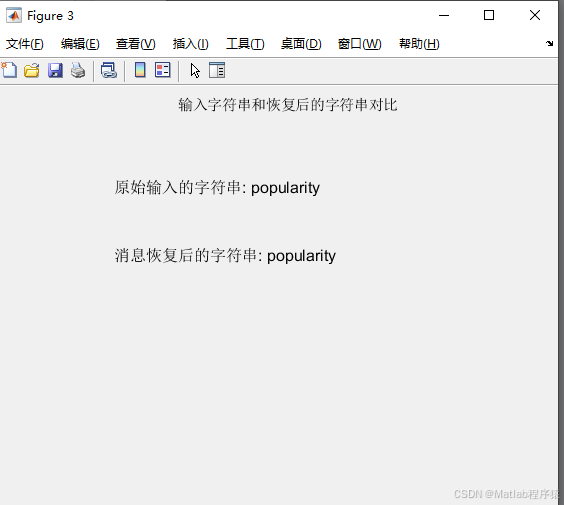

发射端的下一步是将用户的输入信息（如文本或数字数据）转换为比特流。每个信息单位（如字符、字节等）都被映射为一个二进制比特流。这些比特将被用于后续的调制过程。信息的长度和结构需要与系统设计要求匹配，确保有效的传输。

1.3 调制过程

调制是将数字信息转换为适合信道传输的模拟信号的过程。在2FSK调制中，信息比特流通过切换两种不同的频率来表示。具体来说，每个比特的时间段内，载波频率会在f1和f2之间切换。例如，比特0 可能对应于频率f1，而比特1 对应于频率f2。这种频率变化可以通过调制过程生成对应的连续信号。调制后的信号是由这两种不同频率的载波组成的连续波形。

在2FSK系统中，每个比特的时长决定了一个符号的持续时间，而调制过程中的频率变化确保了每个比特可以通过不同的频率来表示。

1.4 信号合成

最终，发射端将前导码、消息比特和其他必要的控制信息（如校验位）合成为一个完整的信号。这个信号将作为发送信号，通过信道传输。通常，发射端会将整个信号进行基带处理，并将其调制成高频信号以便通过无线信道进行传输。

2. 信道

信道是信号传输的介质，它是一个可能包含噪声和干扰的环境。在无线通信系统中，信号在传播过程中会受到多种因素的影响，例如噪声、衰减、多径传播、频率选择性衰落等。信道的质量和特性直接影响到传输的可靠性。

对于窄带通信系统而言，信道的带宽限制使得信号的频谱分布相对集中，因此其传输过程中容易受到噪声和干扰的影响。在理想情况下，信道是一个加性白噪声信道（AWGN），即信号在传输时会受到均匀分布的噪声影响。但是在实际应用中，信道的多样性使得信号可能经历复杂的变化，因此信道的建模和分析对于通信系统的设计至关重要。

在信道传输过程中，信号可能会发生衰减或频率偏移，尤其是在长距离传输或者高噪声环境下，接收信号可能会受到严重失真。因此，如何提高信号在信道中的抗干扰能力和抗衰减能力，是设计2FSK系统时需要重点考虑的问题。

3. 接收端

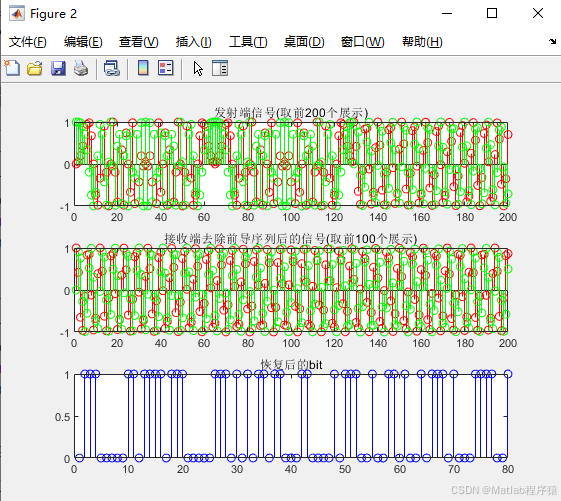

接收端的任务是接收通过信道传输的信号，并将其解调还原成原始的比特流。接收端的工作可以分为几个关键步骤：信号接收与同步、解调、比特流恢复。

3.1 信号接收与同步

接收端首先需要接收到通过信道传输的信号。由于信号可能在传输过程中受到噪声和干扰的影响，接收端首先需要通过前导码的同步功能来确定信号的起始位置。接收端通过相关检测等方法来识别前导码的特征，并确保从正确的时间点开始接收信息。

同步过程至关重要，因为它帮助接收端在正确的时间窗口内进行信号采样。没有同步，接收端可能无法正确恢复出信息比特，导致误码率显著上升。

3.2 解调过程

解调是接收端最重要的任务，它是将调制信号恢复为原始比特流的过程。在2FSK系统中，解调主要通过比较信号在不同频段的强度来完成。当接收信号通过带通滤波器处理后，接收端会得到两个频率分量的信号。通过分析这两个信号的强度，接收端可以判断出当前接收到的是0 还是1。具体来说，信号的强度较高的频率对应当前传输的比特。

例如，当信号的频率分量在频率f1 上的能量更强时，接收端将其解调为比特0，而当频率f2 的能量更强时，解调为比特1。这种方法有效地利用了2FSK的频率特性来完成信号恢复。
