flink并行度知识点

Flink的基本构建

• 流(Stream)：流是对当前数据流向的记录（流也可能是永无止境的） 。
• 转换(Transform)：转换是将一个或多个流作为输入，根据需要求转换成我们要的格式的流的过程。
• 当程序执行时，Flink程序会将数据流进行映射、转换运算成我们要的格式的流。每个数据流都以一个或多个源(Source)开始，并以一个或多个接收器(Sink)结束，数据流类似于任意有向无环图(DAG)。

Flink 中的程序本质上是并行的。在执行期间，每一个算子(Transformation)都有一个或多个算子subTask（Operator SubTask），每个算子的 subTask 之间都是彼此独立，并在不同的线程中执行，并且可能在不同的机器或容器上执行。Operator subTask 的数量指的就是算子的并行度。同一程序的不同算子也可能具有不同的并行度（因为可以通过 setParallelism() 方法来修改并行度）

subtask、task、operator chains、slot概念

• Task：Task 是一个阶段多个功能相同 subTask 的集合，类似于 Spark 中的 TaskSet。
• subTask：subTask 是 Flink 中任务最小执行单元，是一个 Java 类的实例，这个 Java 类中有属性和方法，完成具体的计算逻辑。
• Operator Chains：没有 shuffle 的多个算子合并在一个 subTask 中，就形成了 Operator Chains，类似于 Spark 中的 Pipeline。
• Slot：Flink 中计算资源进行隔离的单元，一个 Slot 中可以运行多个 subTask，但是这些 subTask 必须是来自同一个 application 的不同阶段的 subTask。

同一个application，多个 task的 subTask，可以运行在同一个slot资源槽中；但是同一个 task 中的多个 sub-task不能运行在一个 slot 资源槽中，他们会被分散到不同的slot中。这就限制了我们的任何一个算子的并行度不能设置的超过集群总slot的数量，否则集群不能正常的运行。

为何slot共享

任务槽是Flink计算资源的基本单位，每个任务槽可以在同一时间执行一个Task，而TaskManager可以拥有一个或者多个任务槽。

Flink允许任务槽共享，即来自同一个Job的不同Task的Sub-Task（理解为Task的子集就行）进入同一个槽位。

任务槽共享有两点好处：

• Flink 集群所需的 slot 与作业中使用的最高并行度 parallelism 恰好一样多；无需计算一个程序总共包含多少个 job （具有不同的并行度）；作业需要的任务槽数量必须等于Job中最大的并行度。
• 更好的资源利用率。如果没有 slot sharing，则非密集型 source / map()子任务将阻塞与资源密集型窗口子任务一样多的资源。而通过 slot sharing，可以充分利用插槽资源，同时确保沉重的 subtask 在 TaskManager 之间公平分配。

TaskManager数量

所以，可以得出Flink on YARN时，TaskManager数量 = max(parallelism) / yarnslots（向上取整）。

例如，一个最大并行度为10，每个TaskManager有两个任务槽的作业，就会启动5个TaskManager。

何时划分Task

• 并行度发生变化时
• keyBy() /window()/apply() 等发生 Rebalance 重新分配
• 调用 startNewChain() 方法，开启一个新的算子链
• 调用 diableChaining()方法，告诉当前算子操作不使用算子链操作

针对内存密集型、CPU密集型，使用 startNewChins()、disableChaining()方法，可以将当前算子单独放到一个 Task 中，使其独享当前Task的所有资源，以此来提升计算效率。

计算Task数量

flink会根据sub-task的传输方式来划分这个application中有多少个task以及sub-task。flink会根据sub-task是否会发生Operator Chain来划分task。

以下图为例

• source、map合成的task的并行度为6
• keyby 、window、apply合成的task的并行度为6
• sink的并行度为1
• 总共有13个task

Task slot和Parallelism

非资源密集型的算子：source map sink

资源密集型的算子：aggregate reduce sum window

非资源密集型的算子和资源密集型的算子可以分配到同一个slot中 ，这样所有的slot之间任务就会平等，不会存在一直空闲一直高负载。

flink 也能做到把非资源密集型和资源密集型的算子分到不同的slot中 这里需要设置共享组，非资源 密集型 的算子在一个共享组，资源密集 型的算子在一个共享组，这样这两种算子就不会共享的使用slot。默认情况下算有算子都属于同一个共享组，共享所有slot。

• 默认情况下，Flink 允许子任务共享 slot，即使它们是不同任务的子任务但是可以分配到同一个slot上。 这样的结果是，一个 slot 可以保存多个作业的整个管道
• Task Slot 是静态的概念，表示 TaskManager 具有多少并发执行能力
• Parallelism是动态的概念，表示程序运行时实际使用时的并发能力
• 设置的 parallelism 不能高于 slot 数量，不然将会出现计算资源不够用的情况，程序报错

并行度(Parallelism)

一个特定算子的 子任务（subtask）的个数被称之为其并行度（parallelism）。一般情况下，一个 stream 的并行度，可以认为就是其所有算子中最大的并行度。

flink并行分两个方面

• 数据并行：source 并行拉数据 map 并行处理数据
• 计算并行：source 在拉新数据，map 在处理source 之前拉的数据，两个 job 的并行执行

合理设置并行度，对operator chain带来的优化：

• 减少本地通信的开销
• 减少序列化和反序列化

Flink程序中设定并行度有4种级别，实际执行时优先级从高到低分别为：算子级别、执行环境（ExecutionEnvironment）级别、客户端（命令行）级别、配置文件（flink-conf.yaml）级别。

• 算子级别

dataStream.flatMap(new SomeFlatMapFunction()).setParallelism(4);

• 执行环境级别

streamExecutionEnvironment.setParallelism(4);

• 命令行级别

bin/flink -run --parallelism 4 example-0.1.jar

任何一个算子的并行度不能设置的超过集群总slot的数量，否则集群不能正常的运行。

• flink-conf.yaml级别

parallelism.default: 4

Stream、Operator、Subtask的关系

• 一个Stream可以被分成多个Stream分区
• 一个Operator可以被分成多个Operator Subtask
• 每一个Operator Subtask是在不同的线程中独立执行的
• 一个Operator的并行度等于Operator Subtask的个数
• 一个Stream的并行度总是等于生成它的Operator的并行度

Stream分区数 = Stream并行度 = 生成Stream的Operator的并行度 = Operator Subtask的个数

operator之间传递模式

• one-to-one 模式：两个operator用此模式传递的时候，会保持数据的分区数和数据的排序
• Redistributing 模式：这种模式会改变数据的分区数；每个一个operator subtask会根据选择transformation把数据发送到不同的目标subtasks，比如keyBy()会通过hashcode重新分区，broadcast()和rebalance()方法会随机重新分区

operator chain

operator chain的条件

• 算子属于one-to-one
• 算子具有相同并行度(具有相同的分区数)
• 两个节点间数据分区方式是 forward

在分布式计算中，Flink 将算子（operator）的 subtask 链接（chain）成 task。每个 task 由一个线程执行。把算子链接成 tasks，也就是 Operator Chain， 能够减少线程间切换和缓冲的开销，在降低延迟的同时提高了整体吞吐量。

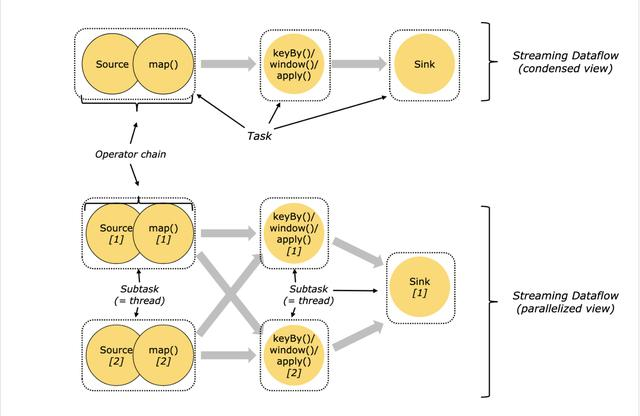

上图中，source 和 map 这两个 operator 进行了合并，在第二个视图中，每个虚框表示一个子任务，最终使用了 5 个并行的线程来执行。

如果没有开启 Operator Chain，那么使用的线程数将会增加到 7，线程数增加后，会增加开销。



数据重分区(Redistributing)

默认情况下，数据是自动分配到多个实例上的。有的时候我们需要手动对数据在多个实例上进行分配，以避免数据倾斜，避免部分实例负载过重，从而导致整个作业的计算时间过长或者内存不足等问题。

• shuffle：shuffle基于正态分布，将数据随机分配到下游各算子实例上。
• rebalance：rebalance使用Round-ribon思想将数据均匀分配到各实例上。Round-ribon是负载均衡领域经常使用的均匀分配的方法，上游的数据会轮询式地分配到下游的所有的实例上
• rescale：rescale与rebalance很像，也是将数据均匀分布到各下游各实例上，但它的传输开销更小，因为rescale并不是将每个数据轮询地发送给下游每个实例，而是就近发送给下游实例。
• broadcast：在Flink里，数据会被复制并广播发送给下游的所有实例上。
• global：global会所有数据发送给下游算子的第一个实例上，使用这个算子时要小心，以免造成严重的性能问题。
• partitionCustom：我们也可以使用partitionCustom来自定义数据重分布逻辑。
