基于stm32智能车灯的设计

简介

基于MPU6050光敏传感器的智能车灯系统通过集成运动追踪、姿态检测与光照感知功能，实现了汽车前照灯的智能化控制。该系统利用MPU6050的高精度运动处理能力和光敏传感器的光照检测能力，为驾驶员提供更安全、舒适的行车照明体验。MPU6050作为核心组件，能够实时捕捉车辆的行驶状态、姿态变化，并通过算法处理输出相应的控制信号。

与此同时，光敏传感器则负责检测环境光照强度，为系统提供准确的光照数据。在智能车灯系统中，MPU6050与光敏传感器协同工作。当车辆行驶过程中，MPU6050实时监测车辆的转向、倾斜等动作，并据此调整前照灯的照明角度，确保光线始终照射在需要照亮的路面上。同时，光敏传感器根据环境光照强度的变化，自动调节前照灯的亮度，避免在夜间或恶劣天气条件下产生眩光或照明不足的情况。

此外，该系统还具备智能模式切换功能。在自动模式下，系统根据光照强度和车辆行驶状态自动调整前照灯的工作状态。 总之，基于MPU6050光敏传感器的智能车灯系统通过集成运动处理、姿态检测与光照感知功能，实现了汽车前照灯的智能化控制。该系统不仅提高了行车安全性，还为驾驶员带来了更加舒适、便捷的照明体验。随着技术的不断发展，未来智能车灯系统将在汽车照明领域发挥更加重要的作用。

智能车灯

有全套资料哦！程序、原理图、pcb

感兴趣的朋友可以一起交流学习！！！

汽车智能前照灯系统的调试

1.系统制作

智能前照灯系统调试在制作过程中我们通过洞洞板进行焊接排母以提高调试过程中的容错率，减少不必要的元器件浪费。通过不同元器件的组合为后续的PCB设计提供良好的元器件组合，为后续产品的更新迭代打下坚实的基础。同时在针对于焊接调试过程中我们还可以针对于不同元器件进行单一功能的测试，为后续代码模块化提供调试平台，通过逐步增加元器件丰富本系统的功能性，提高集成性。焊接实物图如图5-1。

图5-1 焊接实物图

2.系统调试

智能前照灯系统（Adaptive Front-lighting System，简称AFS）是一种智能的灯光调节系统，它可以通过感知驾驶员操作、车辆行驶状态、路面变化以及天气环境等信息，自动控制前照灯实时进行上下左右照明角度的调整，为驾驶员提供最佳道路照明效果。

检查前照灯系统各部件的连接情况，包括传感器组（车身姿态传感器、光敏传感器等）、传输通路、处理单元和执行机构，确保它们之间的连接正确且可靠。

使用诊断工具或设备对前照灯系统进行故障诊断，以排除任何可能的故障或问题。这包括检查传感器组的工作状态、处理单元的执行能力以及执行机构的响应速度等。

根据车辆的实际行驶状态和路面情况，调整前照灯系统的照明角度和范围。这可以通过调整传感器组的参数、处理单元的算法和执行机构的控制指令来实现。在调试过程中，可以使用专业的测试设备和模拟软件来模拟不同的行驶场景和路面状况，以便更好地调整前照灯系统的性能。

在调试过程中，需要不断地对前照灯系统进行测试和验证，以确保其能够满足设计要求并具有良好的稳定性和可靠性。这包括在不同的天气环境下进行测试，以及在不同的道路条件下进行测试（如市区道路、高速公路、山区道路等）。

最后，需要对前照灯系统进行全面的检查和评估，以确保其能够正常工作并满足相关的安全标准和法规要求。如果发现任何问题或缺陷，需要及时进行修复和改进。

首先我们用手机手电筒模拟环境光，当环境光照充足时，车辆灯光全部熄灭。舵机停止工作

。光照充足示意图如图5-2。

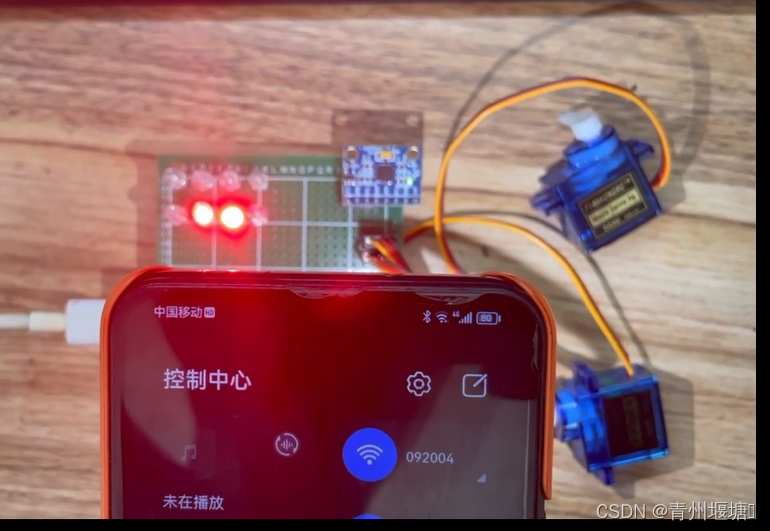

图5-2 光照充足示意图

接下来我们通过手机灯光远离一部分距离到系统，此时模拟车辆处于光照条件不太好的环境，可以观察到系统灯光开启一半。光照不充分示意图如图5-3。

图

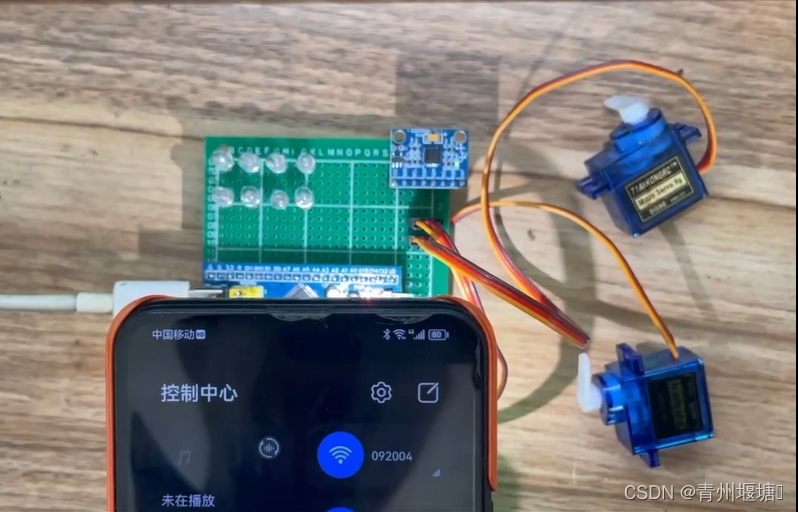

5-3 光照不充分示意图

我们再次关闭手机灯光，此时模拟的是夜间环境。在这种情况下，远近光灯会全部打开，为车辆驾驶员提供良好的视野。这样的设计确保了驾驶员在夜间能够清晰地看到道路和周围环境，提高了行车的安全性和便利性。夜间环境示意图如图5-4。

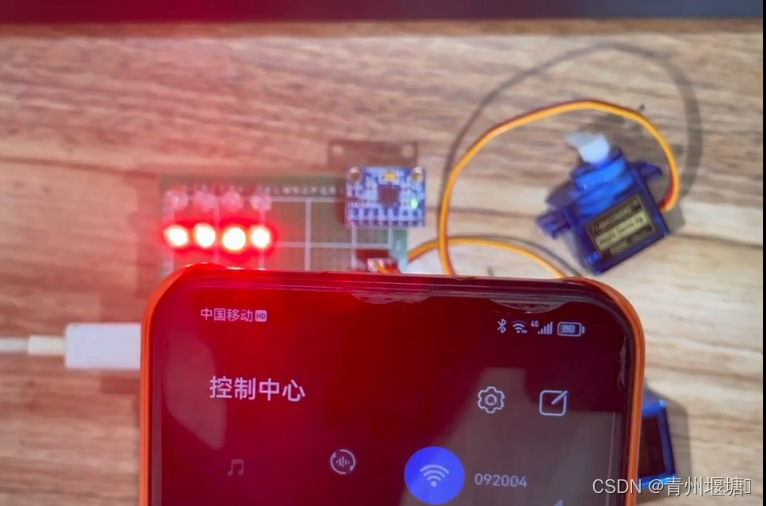

图5-4 夜间环境示意图

在夜间环境下，我们通过将手机灯光照射对向车灯光敏传感器，模拟了夜间检测到对向车辆驶来的情况。此时，我方车辆会自动关闭远光灯，避免对对向车辆驾驶员产生灯光眩目，从而提高了道路交通的安全性。这一设计有效地解决了夜间会车时的灯光问题，减少了因远光灯使用不当而导致的交通事故风

险。远光灯监测示意图如图5-5。

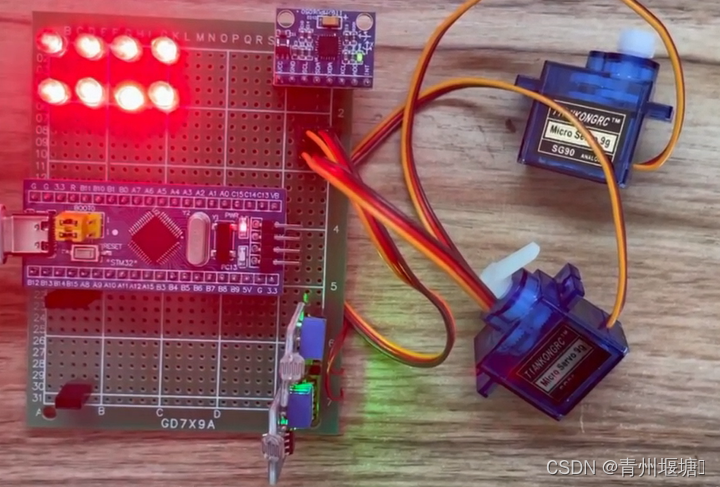

图5-5 远光灯监测示意图

总体而言，实际制作的成品实物能够出色地达成既定的预期效果，切实实现了根据车身姿态控制灯光方向的目标，实时动作表现良好，能够有效应对各种不同的道路条件。同时，通过接入光敏传感器，成功实现了智能自动大灯功能，可根据不同的光照条件以及对向车辆的灯光情况，提供更好的灯光视野，为驾驶员的安全驾驶提供了有力的支持。不过，由于本次制作时间较为紧张，该设计仅采用了洞洞板、排母和元器件进行连接，虽然绘制了 PCB 图，但未能进行实际制作，其完整性和美观性略有欠缺。
