CNN卷积神经网络原理详解（下）

反向传播

前面讲解了卷积神经网络的网络基本架构。我们在实际运算的时候会发现，随着计算次数的增加，我们的输出结果与我们的预期结果会不断的逼近。这是因为网络中的权重参数在不断的调整，那么参数是如何调整的？这就涉及到一个反向传播的问题。反向传播其实是神经网络的一个基础，下面我通过一个简单的示例带大家详细了解一下这个数学过程。

前向传播过程

了解反向传播之前，我们先来简单回顾一下前向传播的过程。也就是神经网络正常走完一个周期的过程。

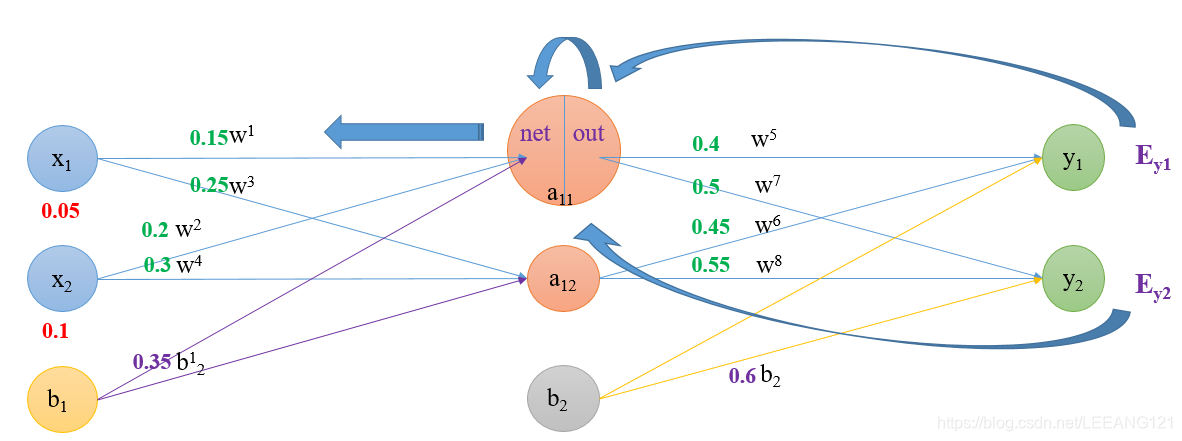

如图所示，这是典型的神经网络的基本构成。其中L1层是输入层，L2层是隐藏层，L3层是输出层。假定我们现在输入一系列数组，我们希望最后的输出是我们预期的值，那么这些数组必然要经历一个参数的计算过程，下面我们通过一个具体的示例讲述一下这个变化是如何发生的。
首先我们明确初始条件
输入数据：$x_1=0.05$, $x_2=0.1$;
输出数据：$y_1=0.01$, $y_2=0.99$;
初始权重（随着计算的进行，权重会不断的更新迭代）：$w_1=0.15,w_2=0.2,w_3=0.25,w_4=0.3,w_5=0.4,w_6=0.45,w_7=0.5,w_8=0.55$;
偏置：$b_1=0.35,b_2=0.6$.
激活函数为sigmoid函数(用激活函数是为了去线性化，具体原因我会在下次笔记中介绍）

这个神经网络的目的就是，我们给出一组输入，最后使得输出尽可能的接近$y_1=0.01,y_2=0.99$.

现在开始前向传播
（1）从L1层到L2层(输入层到隐藏层)：
计算神经元$x_1$的输入加权和：$ne{t}_{a11}=w_1\ast x_1+w_2\ast x_2+b_1\ast 1$
带入数据：$ne{t}_{a11}=0.15\ast 0.05+0.2\ast 0.1+0.35\ast 1=0.3775$

神经元$a_{11}$的输出为（对神经元执行一次sigmoid激活）：
$ou{t}_{a11}=\frac{1}{1+e^{-ne{t}_{a11}}}=\frac{1}{1+e^{-0.3775}}=0.593269992$
同理可得$a_{12}$的输出为：$ou{t}_{a12}=0.596884378$

(2)从L2层到L3层（隐藏层到输出层）：
（此时的L2层相当于我们的输入层，计算过程类似上一层）
计算输出神经元$y_1$的输入加权和：$ne{t}_{y1}=w_5\ast ou{t}_{a11}+w_6\ast ou{t}_{a12}+b_2\ast 1$

带入数据：$ne{t}_{y1}=0.4\ast 0.593269992+0.45\ast 0.596884378+0.6\ast 1=1.105905967$
$ou{t}_{y1}=\frac{1}{1+e^{-ne{t}_{y1}}}=\frac{1}{1+e^{-1.105905967}}=0.75136507$
同理可得$y_2$的输出为：$ou{t}_{y2}=0.772928465$

这样前向传播的过程就结束了，我们得到的输出值为[0.75136507 , 0.772928465]，与实际值[0.01 , 0.99]相差还很远，为了得到一组接近我们需要的数据，我们需要调整参数（神经网络的权重），重新计算输出。那么如何调整参数？我们应该知道当前参数对误差的总影响，具体的方法就是要进行反向传播计算。

反向传播过程

在进行反向传播之前，我们最后再回顾一下我们刚刚做了什么事情。
刚刚，我们首先定义了一组输入数值$X$;
2,我们对输入数组执行第一册计算并将结果给到了隐藏层L2，我们假定这个函数为$F(x)$;
3,我们对隐藏层进行了非线性处理，假定这一步操作为$S(F(x))$;
4,接着我们将L2层视为新的输入层，对他执行了一系列变化并将值给到输出层L3，假定这一步操作为$G(S(F(x)))$;
5,最后我们对输出层执行了非线性变化，得到第一次计算的最终结果，这一步操作可以看做$T(G(S(F(x))))$.
6,根据链式法则，现在我们要做的就是给这个多嵌套的函数脱衣服。。。

脱衣服的过程一定要遵循先穿的后脱，后穿的先脱（会不会被河蟹）。。。

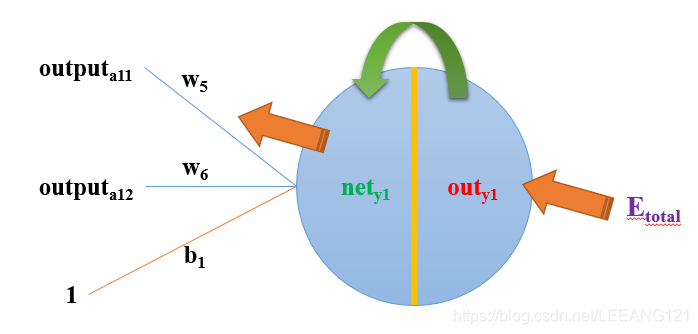

开始脱衣服 反向传播：
1，计算总误差：

E t o t a l = ∑ 1 2 ( t a r g e t − o u t p u t ) 2 E_{total}=\sum \frac{1}{2}(target-output)^{2} Etotal​=</
