Cadence Allegro 如何通过阵列的方式批量打过孔？

	一般在PCB设计即将完成时，很多工程师喜欢给对PCB进行整板打地过孔，增加PCB中重要信号的抗干扰能力，在Allegro中快速打过孔的方法很多，例如复制粘贴，而这种方法效率不高。如果使用阵列功能来放置地过孔来可以使整板的地过孔整齐划一、漂亮美观。Allegro软件支持两种形式的阵列过孔放置,一种是针对于所选区域、shape、整个PCB板进行过孔放置；另一种是对于shape、走线进行过孔放置。

方法一：

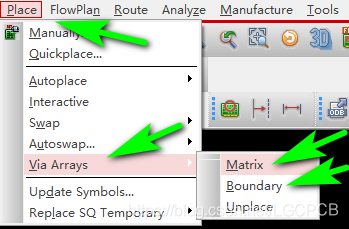

1、执行Place菜单栏下Via Arrays选项，选择Matrix，在options侧边栏选择相关的参数即可：

方法二：

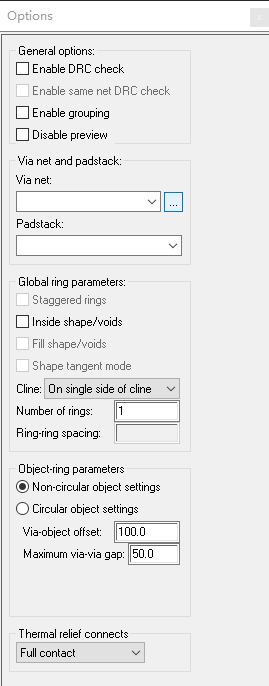

1、执行Place菜单栏下Via Arrays选项，选择Boundary，在options侧边栏选择相关的参数即可：
