MAX30102血氧心率模块讲解一：测量原理，硬件介绍及寄存器详细解析

已于 2025-04-15 19:43:10 修改
阅读量1.7k 收藏 38
点赞数 25
分类专栏： 传感器使用指南 文章标签： stm32
于 2025-04-15 14:56:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/LHZ233/article/details/147241008
版权

目录

一、摘要

二、模块介绍

2.1技术规格

2.2主要功能

2.3工作模式

2.4心率和血氧的测量原理

基本光学原理

心率监测(HR)

血氧测量(SpO2)

三、芯片硬件和寄存器介绍

3.1 引脚定义

3.2 典型应用电路（这里使用的芯片是MAX30100,应该可以参考参考）

3.3 寄存器讲解

3.3.1 状态寄存器 (Status Registers)

a.中断状态寄存器1 (Interrupt Status 1) - 0x00

b.中断状态寄存器2 (Interrupt Status 2) - 0x01

3.3.2 中断使能寄存器 (Interrupt Enable Registers)

a.中断使能寄存器1 (Interrupt Enable 1) - 0x02

b.中断使能寄存器2 (Interrupt Enable 2) - 0x03

3.3.3 FIFO寄存器 (FIFO Registers)

a.FIFO写指针 (FIFO Write Pointer) - 0x04

b.溢出计数器 (Overflow Counter) - 0x05

c.FIFO读指针 (FIFO Read Pointer) - 0x06

d.FIFO数据寄存器 (FIFO Data Register) - 0x07

3.3.4 配置寄存器 (Configuration Registers)

a.FIFO配置 (FIFO Configuration) - 0x08

b.模式配置 (Mode Configuration) - 0x09

c.SpO2配置 (SpO2 Configuration) - 0x0A

3.3.5 LED脉冲振幅寄存器 (LED Pulse Amplitude Registers)

a.LED1脉冲振幅 (LED1 Pulse Amplitude) - 0x0C

b.LED2脉冲振幅 (LED2 Pulse Amplitude) - 0x0D

3.3.6 多LED模式控制寄存器 (Multi-LED Mode Control Registers)

a.多LED模式控制寄存器1 (Multi-LED Mode Control Register 1) - 0x11

b.多LED模式控制寄存器2 (Multi-LED Mode Control Register 2) - 0x12

3.3.7 温度数据寄存器 (Temperature Data Registers)

a.温度整数部分 (Die Temp Integer) - 0x1F

b.温度小数部分 (Die Temp Fraction) - 0x20

c.温度配置 (Die Temperature Config) - 0x21

一、摘要


本文主要介绍了MAX30102生物传感器模块。第二章阐述了该模块的基本信息，包括其功能、可佩戴部位以及如何通过单片机读取数据并计算心率和血氧饱和度，同时详细介绍了其技术规格，如供电电压、通信接口、ADC分辨率、LED波长、采样率等，还介绍了其主要功能，包括血氧测量、心率监测、温度补偿和环境光消除等。2.3探讨了其工作模式，包括心率模式、SpO2模式和多LED模式，并解释了心率和血氧的测量原理，基于光学原理和Beer-Lambert定律。第三章则聚焦于芯片硬件和寄存器介绍，包括引脚定义、典型应用电路和寄存器的详细讲解，寄存器分为多个功能组，用于实现各种功能和配置。

第二篇讲解MAX30102血氧心率模块的文章MAX30102血氧心率模块讲解二：驱动代码及计算算法-CSDN博客

主要包含软件模拟IIC库，max30102的驱动层函数，max30102的应用层函数以及心率和血氧的解算函数，文末网盘链接会有完整的示例代码和项目，有需要可以直接获取，基于标准库写的。 ​

代码和资料链接： 通过网盘分享的文件：MAX30102心率血氧传感器资料 链接: https://pan.baidu.com/s/1u_J5HX3-fc0obVjtVtk0Vg?pwd=wgti 提取码: wgti --来自百度网盘超级会员v7的分享

二、模块介绍

MAX30102是一个高度集成的脉搏血氧仪和心率监测仪生物传感器模块。这款小巧但功能强大的传感器可佩戴于手指、耳垂或手腕等部位，用于非侵入式地测量血氧饱和度(SpO2)和心率。

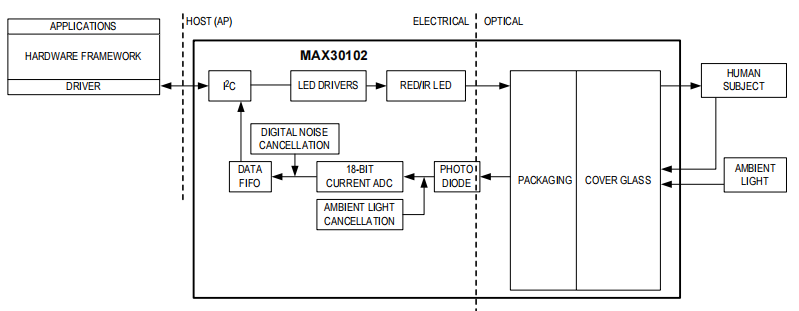

该器件整合了内部LED光源、高灵敏度光电检测器、精密光学元件和低噪声电子电路，并具有先进的环境光抑制功能，并将数字接口留给了用户，用户只需要使用单片机通过硬件 I2C 或者模拟 I2C 接口来读取 MAX30102 本身的 FIFO，就可以得到转换后的光强度数值，通过编写相应算法就可以得到心率值和血氧饱和度。

2.1技术规格

  • 供电电压：
    • VDD：1.7V至2.0V
    • VLED+：3.1V至5.0V（LED电源）
  • 通信接口：标准I²C兼容接口
  • ADC分辨率：18位
  • LED波长：
    • 红光LED：650-670nm
    • 红外LED：870-900nm
  • LED电流：可编程，0至51mA
  • 采样率：可设置为50sps至3200sps
  • LED脉冲宽度：可编程，69μs至411μs
  • 内部FIFO：32个样本容量

2.2主要功能

  1. 血氧测量：通过测量红光和红外光的吸收率计算血氧饱和度
  2. 心率监测：通过检测血流脉动获取心率信息
  3. 温度补偿：内置温度传感器调整LED波长温度依赖性
  4. 环境光消除：能够消除高达200μA的环境光电流
  5. 低功耗设计:接近检测功能，仅在需要时激活

2.3工作模式

  • 心率模式：仅使用红色LED捕获光学数据，用于测量用户心率和/或光电容积脉搏波
  • SpO2模式：使用红色和红外LED测量血氧饱和度
  • 多LED模式：可灵活配置LED时序

2.4心率和血氧的测量原理

  • 基本光学原理

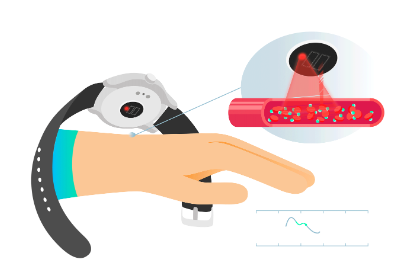

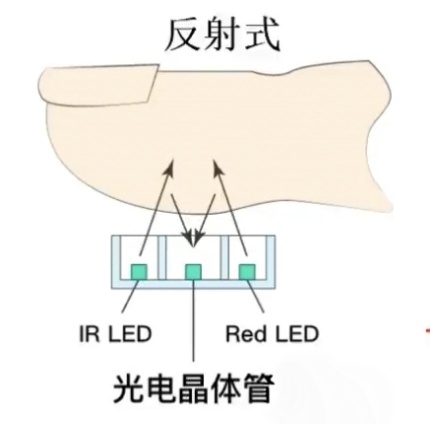

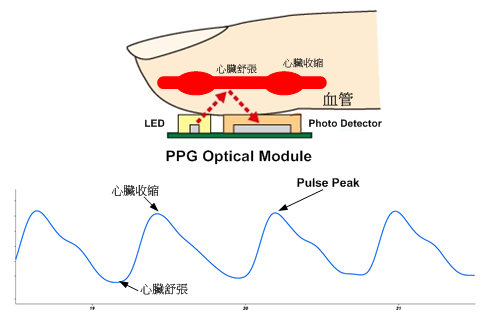

    MAX30102采用反射式光电容积脉搏波描记术(PPG)原理，通过测量经组织反射后的光强变化来检测血容量变化。传感器包含两个不同波长的LED光源：

    • 红光LED(660nm)
    •  红外LED(880nm)

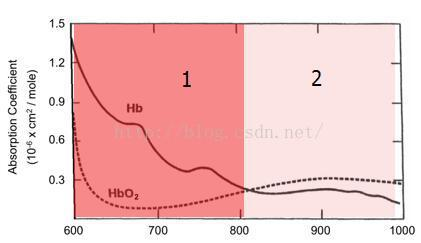

当这些LED发出光波后，部分光被组织吸收，部分被反射回传感器的光电二极管。血液中的血红蛋白是主要的光吸收体，而含氧血红蛋白(HbO2)与脱氧血红蛋白(Hb)对不同波长光的吸收特性存在显著差异

  • 脱氧血红蛋白(Hb)在红光区域(660nm)吸收率高
  • 氧合血红蛋白(HbO2)在红外光区域(880nm)吸收率高

心率监测(HR)

心率测量基于以下原理：

  1. 心脏跳动导致动脉血管扩张和收缩
  2. 血管容积的周期性变化影响光的反射和吸收
  3. 光电二极管捕获这种周期性的光强变化，产生PPG信号
  4. 通过数字滤波去除噪声和运动伪影

计算处理后的PPG波形峰值间隔得到心率

血氧测量(SpO2)

血氧饱和度测量基于光学原理和Beer-Lambert定律，过程如下：

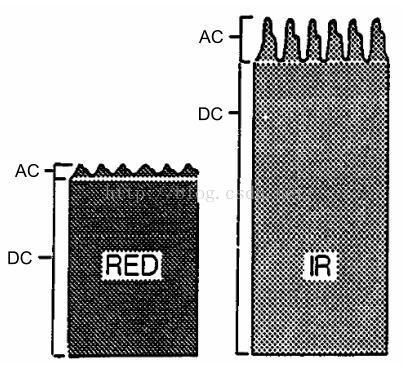

  1. 1.在测量过程中，芯片使用18位ADC采集两种波长下的反射光强度

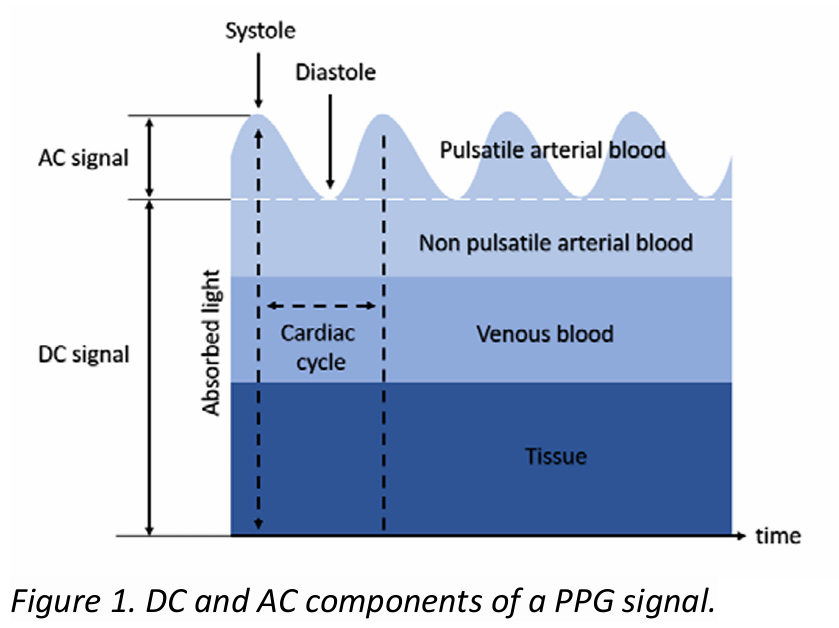

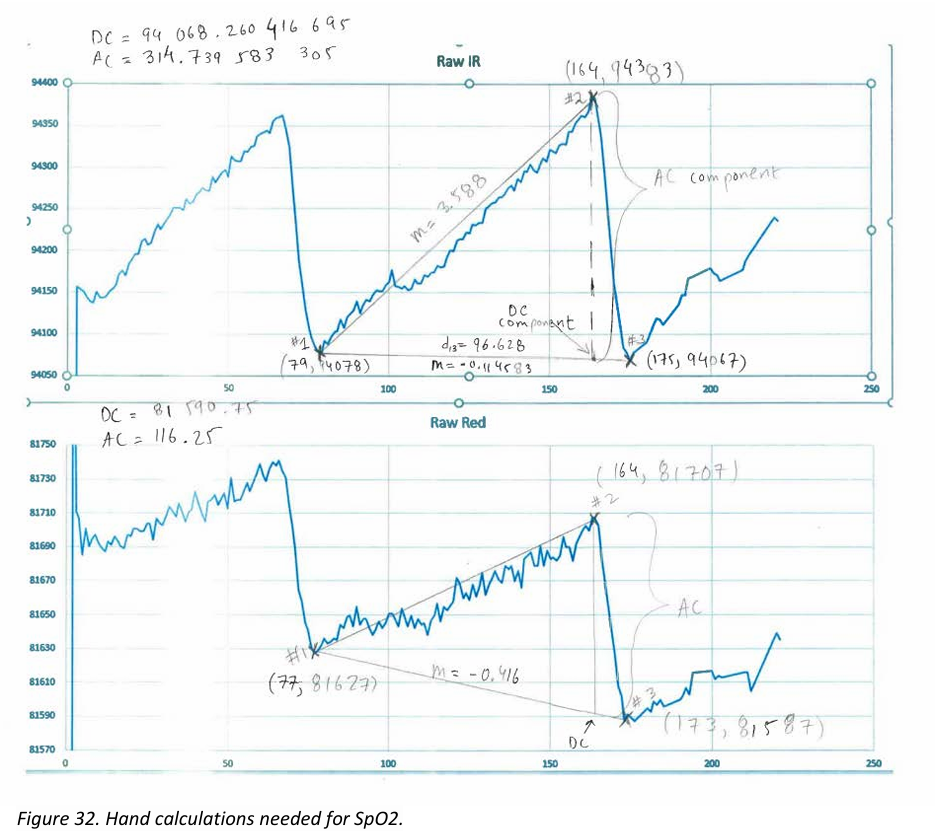

  2. 2.每个波长的PPG信号包含两个主要成分：

                a. 静态成分(DC)：来自组织、骨骼和静脉血的稳定反

                b.动态成分(AC)：由于心脏搏动引起的动脉血容量变化产生的脉动信号

  1. 3.血氧饱和度计算：

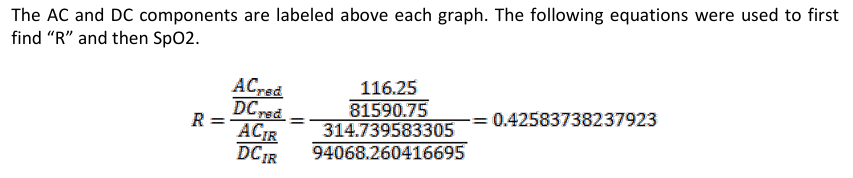

a. 首先计算比率R：

  •         R = (红光AC/红光DC)/(红外AC/红外DC)

        其中：

  1. DC分量代表静态光吸收基线，通常取PPG信号的平均值
  2. AC分量代表脉动血液吸收的变化部分，可通过以下方式计算：
  • 峰值法：AC = 峰值 - 谷值

有效值法：AC = PPG信号的标准差或RMS值

b. 使用经验拟合公式转换为SpO2百分比：

SpO2 = -45.060R² + 30.354R + 94.845

这个经验公式是通过大量临床数据拟合得出的，不同实现可能采用略有差异的系数。

三、芯片硬件和寄存器介绍

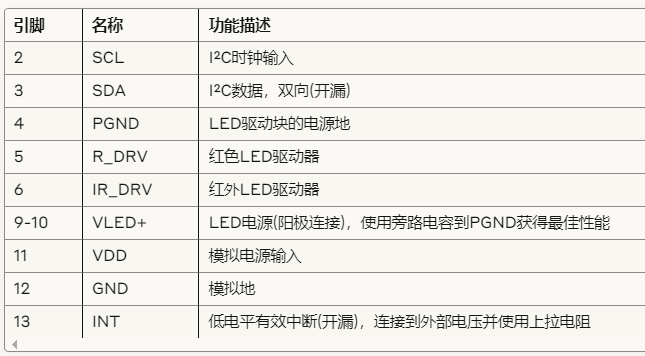

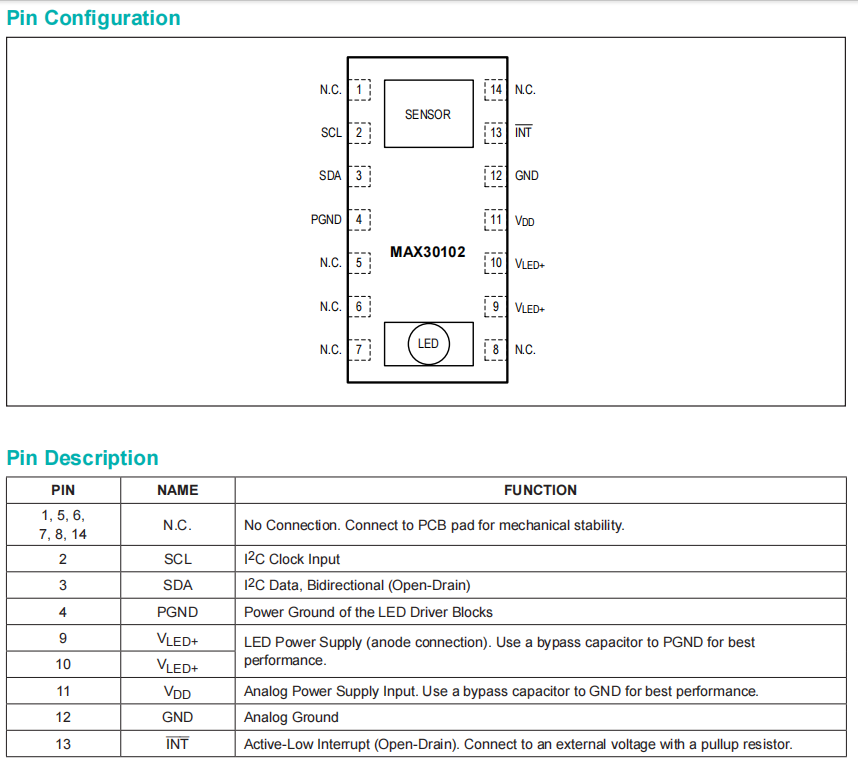

3.1 引脚定义

MAX30102采用14引脚OESIP封装，主要引脚功能如下：

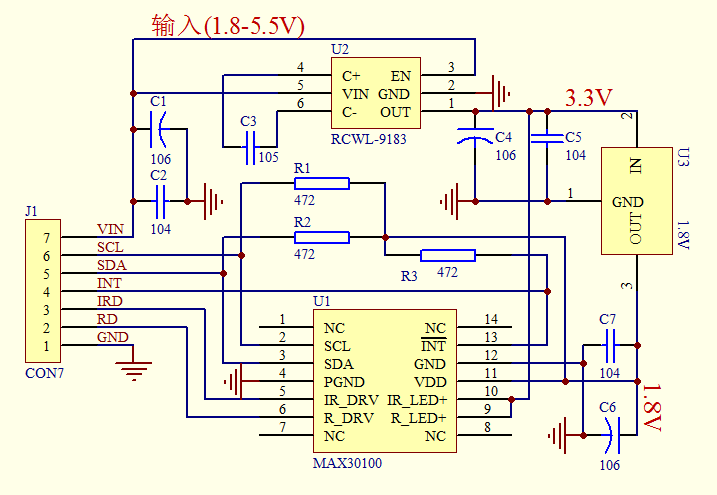

3.2 典型应用电路（这里使用的芯片是MAX30100,应该可以参考参考）

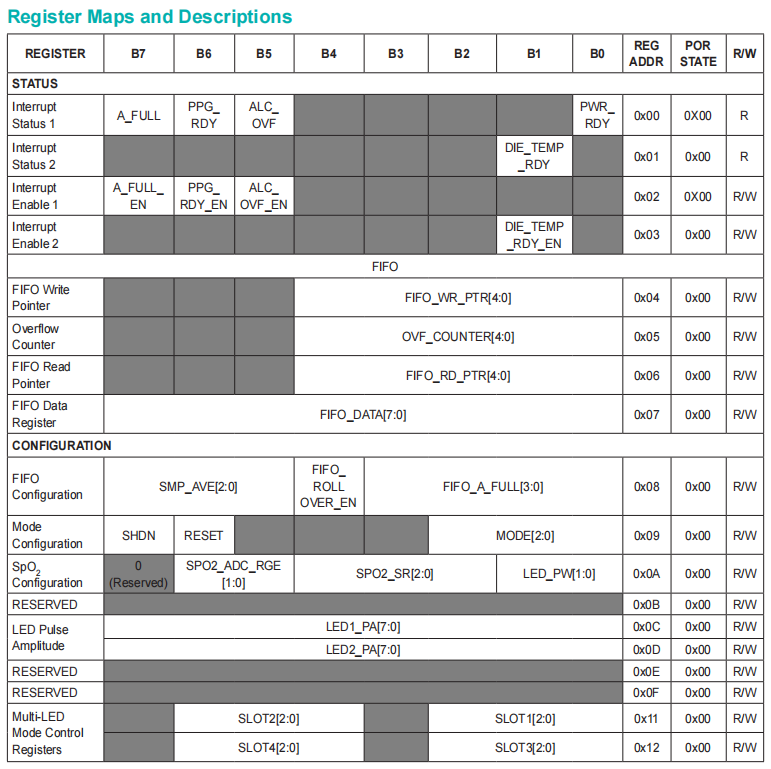

3.3 寄存器讲解


MAX30102的寄存器地图可在数据手册第10-11页的"Register Maps and Descriptions"部分找到。寄存器分为以下几个功能组：

  1. 状态寄存器 (0x00-0x01)
  2. 中断使能寄存器 (0x02-0x03)
  3. FIFO寄存器 (0x04-0x07)
  4. 配置寄存器 (0x08-0x0A)
  5. LED脉冲振幅寄存器 (0x0C-0x0D)
  6. 多LED模式控制寄存器 (0x11-0x12)
  7. 温度数据寄存器 (0x1F-0x21)
  8. 部件ID寄存器 (0xFE-0xFF)

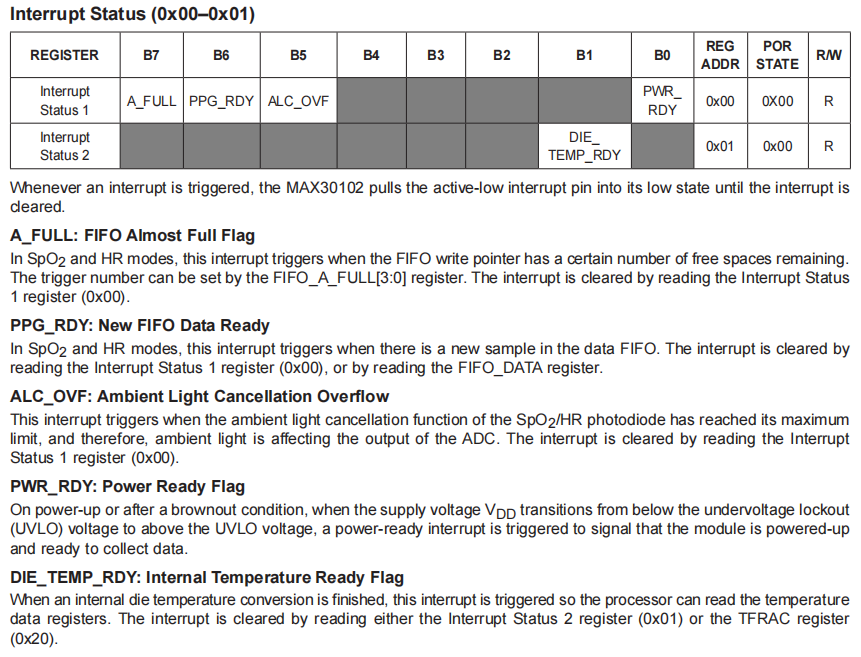

3.3.1 状态寄存器 (Status Registers)
a.中断状态寄存器1 (Interrupt Status 1) - 0x00
  • 功能：指示各种中断事件的状态
  • 位定义：
    • B7 (A_FULL): FIFO几乎满标志
    • B6 (PPG_RDY): 新FIFO数据就绪
    • B5 (ALC_OVF): 环境光消除溢出
    • B4 (PROX_INT): 接近阈值触发
    • B0 (PWR_RDY): 电源就绪标志
  • 读取方式：读取此寄存器可清除相应中断
b.中断状态寄存器2 (Interrupt Status 2) - 0x01
  • 功能：指示温度相关中断状态
  • 位定义：
    • B1 (DIE_TEMP_RDY): 内部温度就绪标志
  • 读取方式：读取此寄存器可清除温度就绪中断

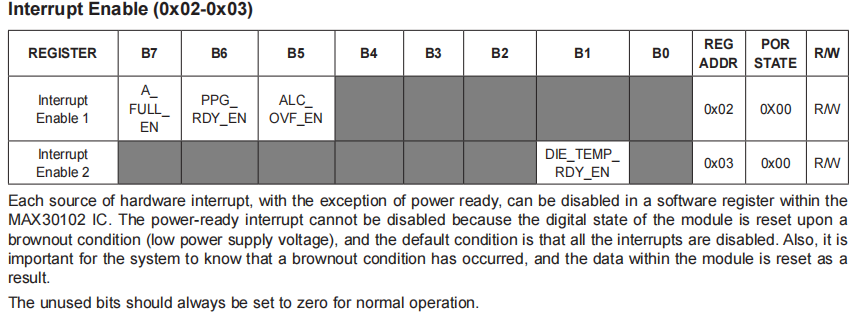

3.3.2 中断使能寄存器 (Interrupt Enable Registers)
a.中断使能寄存器1 (Interrupt Enable 1) - 0x02
  • 功能：控制哪些中断源可以触发INT引脚
  • 位定义：
    • B7 (A_FULL_EN): 使能FIFO几乎满中断
    • B6 (PPG_RDY_EN): 使能新FIFO数据就绪中断
    • B5 (ALC_OVF_EN): 使能环境光消除溢出中断
    • B4 (PROX_INT_EN): 使能接近阈值中断
b.中断使能寄存器2 (Interrupt Enable 2) - 0x03
  • 功能：控制温度相关中断
  • 位定义：
    • B1 (DIE_TEMP_RDY_EN): 使能内部温度就绪中断

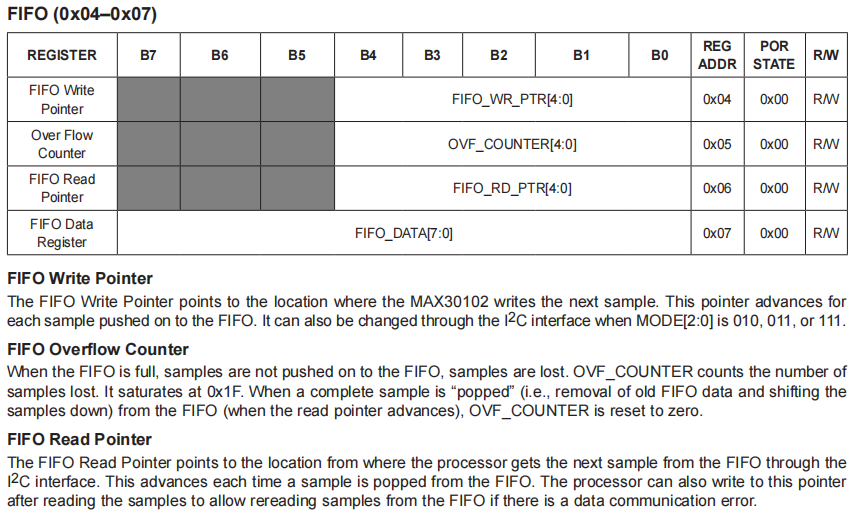

3.3.3 FIFO寄存器 (FIFO Registers)
a.FIFO写指针 (FIFO Write Pointer) - 0x04
  • 功能：指向MAX30102写入下一个样本的位置
  • 位定义：
    • B4-B0 (FIFO_WR_PTR[4:0]): 5位写指针值(0-31)
b.溢出计数器 (Overflow Counter) - 0x05
  • 功能：计数FIFO已满时丢失的样本数
  • 位定义：
    • B4-B0 (OVF_COUNTER[4:0]): 溢出计数值，最大15
c.FIFO读指针 (FIFO Read Pointer) - 0x06
  • 功能：指向处理器从FIFO获取下一个样本的位置
  • 位定义：
    • B4-B0 (FIFO_RD_PTR[4:0]): 5位读指针值(0-31)

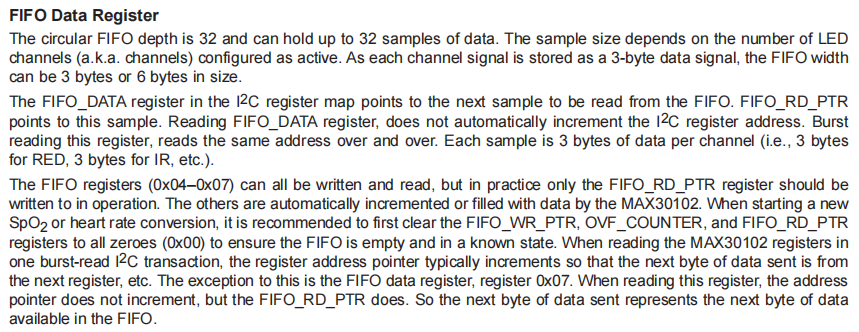

d.FIFO数据寄存器 (FIFO Data Register) - 0x07
  • 功能：存储采样数据的32样本深度FIFO
  • 访问方式：
    • 重复读取此寄存器获取多字节样本
    • 每个样本包含3个字节/通道，SpO2模式下需读取6个字节
    • 读取此寄存器不会自动增加I2C寄存器地址

3.3.4 配置寄存器 (Configuration Registers)

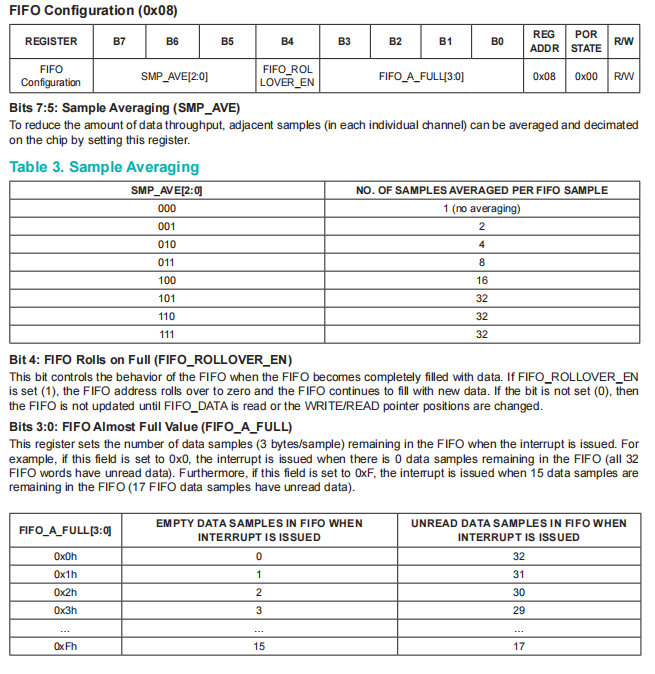

a.FIFO配置 (FIFO Configuration) - 0x08
  • 位置：数据手册第17页
  • 功能：配置FIFO行为
  • 位定义：
    • B7-B5 (SMP_AVE[2:0]): 样本平均设置(1,2,4,8,16,32次)
    • B4 (FIFO_ROLLOVER_EN): FIFO满时上卷使能
    • B3-B0 (FIFO_A_FULL[3:0]): FIFO几乎满阈值设置

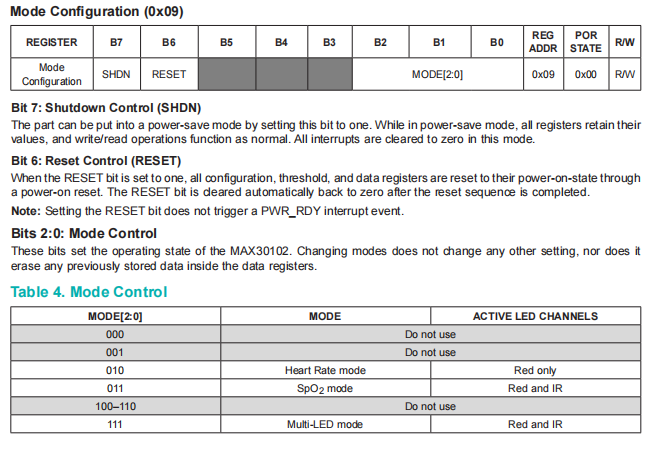

b.模式配置 (Mode Configuration) - 0x09
  • 位置：数据手册第18页
  • 功能：设置传感器的工作模式
  • 位定义：
    • B7 (SHDN): 关断控制，1表示进入省电模式
    • B6 (RESET): 复位控制，1触发软件复位
    • B2-B0 (MODE[2:0]): 模式控制
      • 010: 心率模式
      • 011: SpO2模式
      • 111: 多LED模式

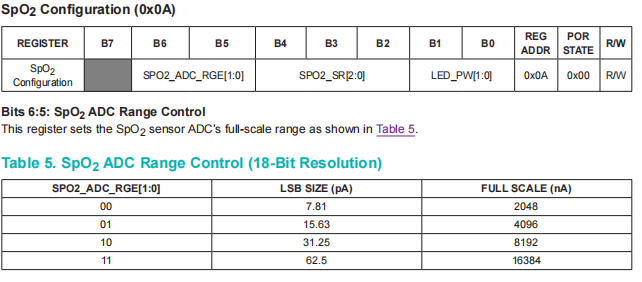

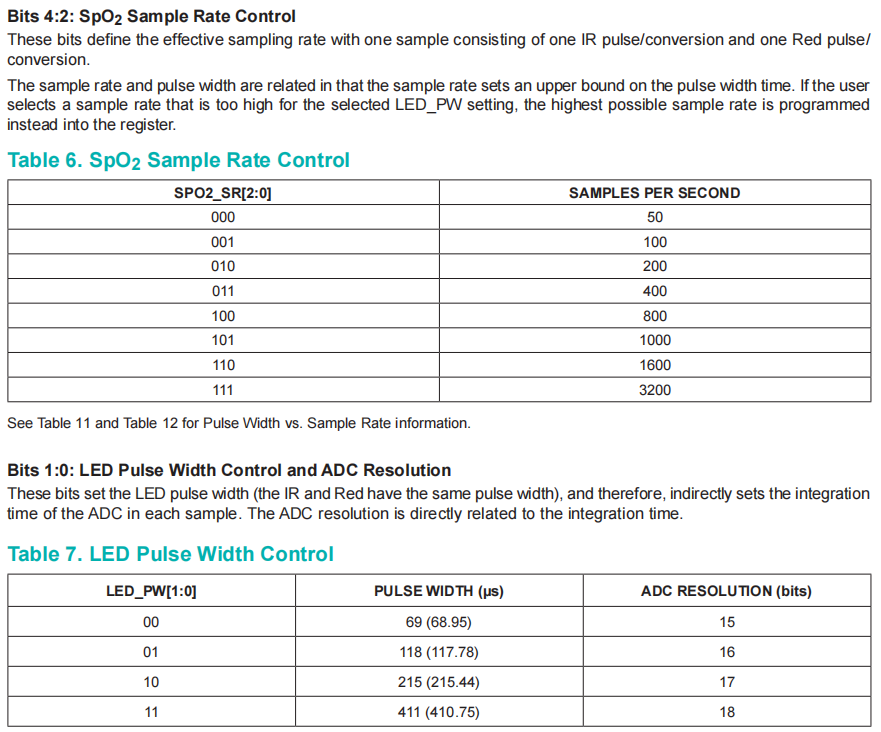

c.SpO2配置 (SpO2 Configuration) - 0x0A
  • 位置：数据手册第18-19页
  • 功能：配置SpO2传感器参数
  • 位定义：
    • B6-B5 (SPO2_ADC_RGE[1:0]): SpO2 ADC范围控制
    • B4-B2 (SPO2_SR[2:0]): SpO2采样率控制
    • B1-B0 (LED_PW[1:0]): LED脉冲宽度控制

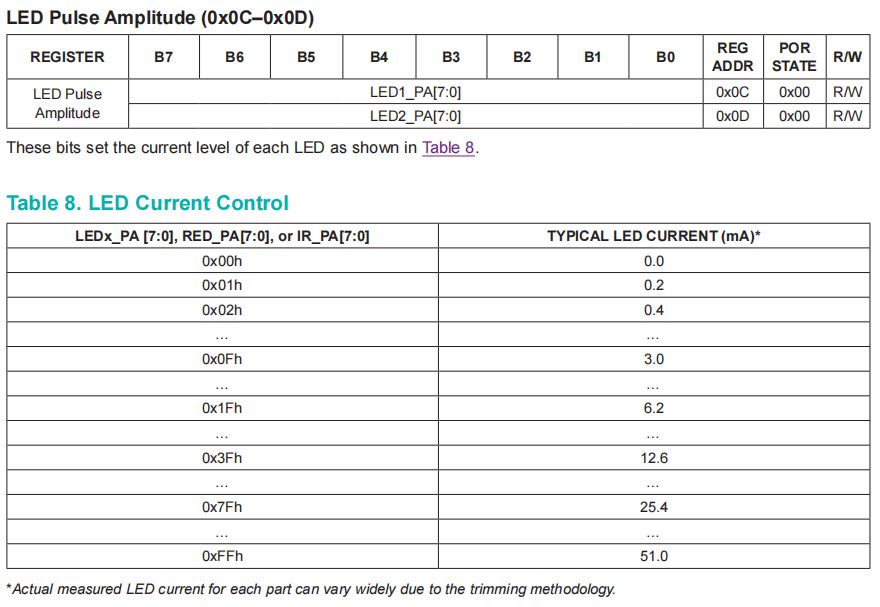

3.3.5 LED脉冲振幅寄存器 (LED Pulse Amplitude Registers)

a.LED1脉冲振幅 (LED1 Pulse Amplitude) - 0x0C
  • 位置：数据手册第20页
  • 功能：设置红色LED的电流
  • 值范围：0x00(0mA)到0xFF(50mA)
b.LED2脉冲振幅 (LED2 Pulse Amplitude) - 0x0D
  • 位置：数据手册第20页
  • 功能：设置红外LED的电流
  • 值范围：0x00(0mA)到0xFF(50mA)

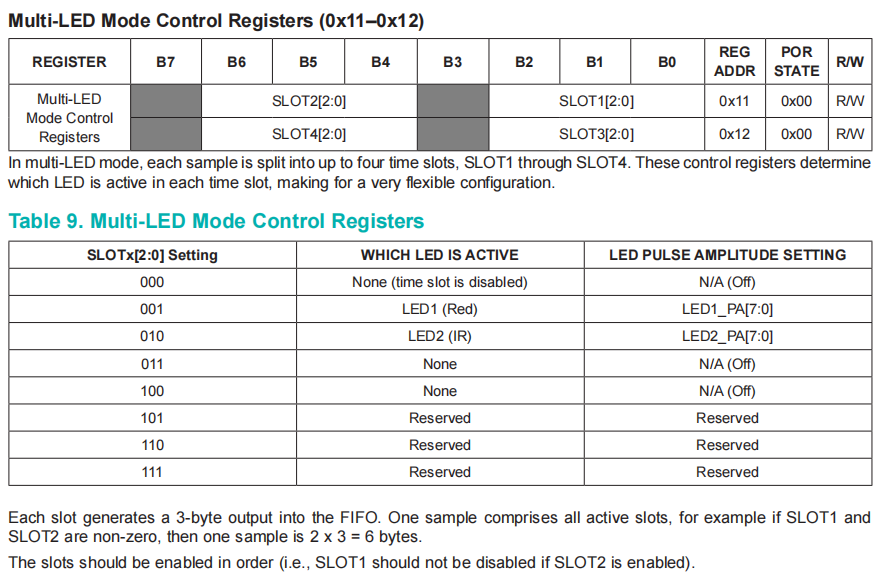

3.3.6 多LED模式控制寄存器 (Multi-LED Mode Control Registers)

a.多LED模式控制寄存器1 (Multi-LED Mode Control Register 1) - 0x11
  • 位置：数据手册第21页
  • 功能：配置时隙1和时隙2的LED行为
  • 位定义：
    • B6-B4 (SLOT2[2:0]): 时隙2 LED选择
    • B2-B0 (SLOT1[2:0]): 时隙1 LED选择
b.多LED模式控制寄存器2 (Multi-LED Mode Control Register 2) - 0x12
  • 位置：数据手册第21页
  • 功能：配置时隙3和时隙4的LED行为
  • 位定义：
    • B6-B4 (SLOT4[2:0]): 时隙4 LED选择
    • B2-B0 (SLOT3[2:0]): 时隙3 LED选择

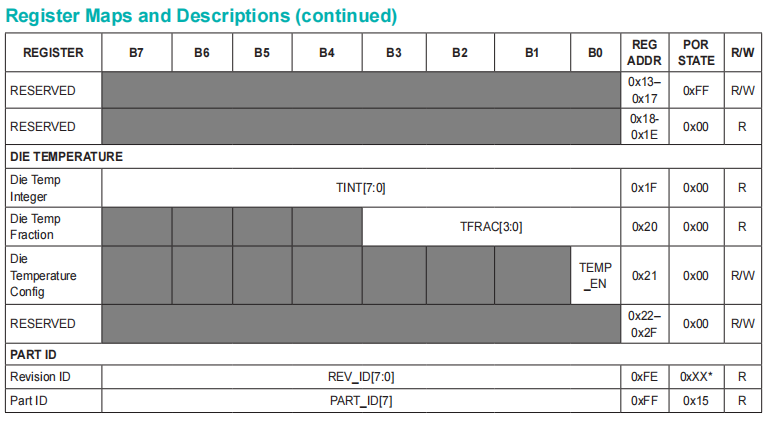

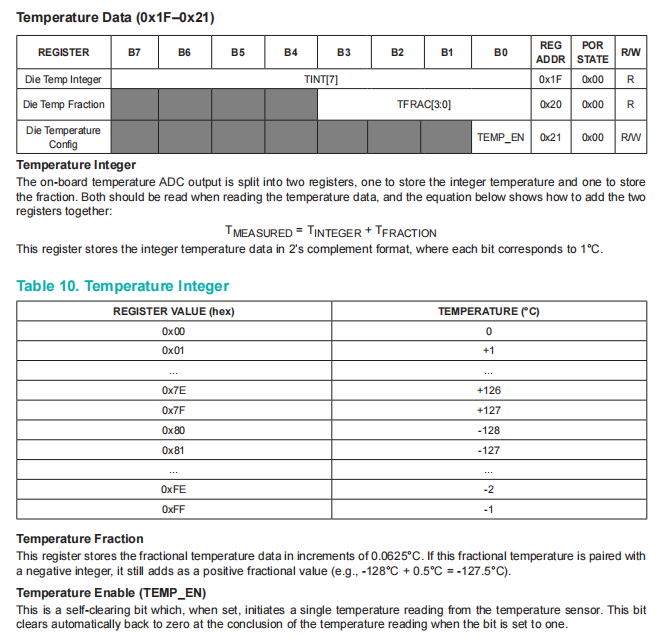

3.3.7 温度数据寄存器 (Temperature Data Registers)

a.温度整数部分 (Die Temp Integer) - 0x1F
  • 位置：数据手册第22页
  • 功能：存储温度的整数部分
  • 格式：2的补码格式，每位对应1°C
b.温度小数部分 (Die Temp Fraction) - 0x20
  • 位置：数据手册第22页
  • 功能：存储温度的小数部分
  • 格式：增量为0.0625°C
c.温度配置 (Die Temperature Config) - 0x21
  • 位置：数据手册第22页
  • 功能：触发温度转换
  • 位定义：
    • B0 (TEMP_EN): 温度使能位，设置为1启动单次温度读取

代码和资料链接： 通过网盘分享的文件：MAX30102心率血氧传感器资料 链接: https://pan.baidu.com/s/1u_J5HX3-fc0obVjtVtk0Vg?pwd=wgti 提取码: wgti --来自百度网盘超级会员v7的分享

    MAX30102血氧模块检测心率和血氧
    2301_76143875的博客
    01-02 7678
    我们前面启用了RCC时钟模块的外部时钟引脚，这里我们需要将外部时钟源配置为实际使用的频率；1）单片机与MAX30102的IIC基本数据通信，这里我们通过HAL库的相应函数来实现；在右侧筛选栏中选择Tx型，即开发板上芯片所用的LQFP64型封装，双击建立工程。配置完成后，对应时钟引脚变绿，同时旁边出现其将要配置模式的文字说明；选择启用外部的高速和低速时钟源，HSE和LSE，配置为晶振连接；点击上方的时钟配置选项卡，进入时钟配置界面；MAX30102的需配置的寄存器的功能和地址。
    MAX30102血氧模块的原理及编程
    热门推荐
    会飞的鱼的博客
    11-01 10万+
    一．简介 MAX30102是一个集成的脉搏血氧仪和心率监测仪生物传感器的模块（芯片）。它集成了一个660nm红光LED、880nm红外光LED、光电检测器、光器件，以及带环境光抑制的低噪声电子电路。可通过软件关断模块，待机电流为零，实现电源始终维持供电状态,可运用于低功耗产品中。 MAX30102采用一个1.8V电源和一个独立的3.3V用于内部LED的电源，标准的I2C兼容的通信接口。市面很多都将MAX30102芯片集成在一个PCB模块上，内部增加一个1.8V和3.3V LDO稳压电路，可对模块单独供5.0
    MAX30102数据手册翻译_max30102_数据手册翻译_
    10-01
    对MAX30102的官方数据手册的详细中文翻译
    MAX30102血氧心率模块讲解二：驱动代码及计算算法
    LHZ233的博客
    04-15 1204
    本章讲解MAX30102血氧心率模块的文章，主要包含软件模拟IIC库，max30102的驱动层函数，max30102的应用层函数以及心率和血氧的解算函数，文末网盘链接会有完整的示例代码和项目，有需要可以直接获取，基于标准库写的。
    STM32驱动MAX30102心率血氧传感器（OLED显示）
    优信电子的博客
    08-22 2万+
    MAX30102是一个集成的脉搏血氧仪和心率监测仪模块。它包括内部led，光电探测器，光学元件，和低噪声电子与环境光排斥。MAX30102提供了一个完整的系统解决方案，以简化移动和可穿戴设备的设计过程。MAX30102运行在一个1.8V电源和一个单独的3.3V电源上。通信是通过一个标准的i2c兼容的接口。该模块可以通过零备用电流的软件关闭，允许电源轨道始终保持供电。
    MAX30102心率血氧传感器原理图、模块参考资料、50hz采样率的数据绘制的心率波形、芯片数据手册
    06-05
    1.MAX30102心率血氧传感器原理图 2.模块参考资料 3.50hz采样率的数据绘制的心率波形 4.芯片数据手册
    将 MAX30102 脉搏血氧计和心率传感器与 Arduino 连接
    sxstj的博客
    08-04 1万+
    这个想法是，您一次点亮一个 LED，检测探测器上反射回来的光量，然后根据签名，您可以测量血氧水平和心率。通过测量光电探测器接收到的红外光和红光的比率，可以计算出血液中的氧含量 (SpO2)。MAX30102 的工作原理是将两束光照射到手指或耳垂（或者基本上是皮肤不太厚的任何地方，因此两束光可以轻松穿透组织），并使用光电探测器测量反射光量。我们的下一个示例以摄氏度和华氏度输出板载温度传感器的读数。MAX30102芯片需要两种不同的电源电压：IC的电源电压为1.8V，红色和红外LED的电源电压为3.3V。
    MAX30102 高灵敏度脉搏氧器和心率传感器说明书
    weixin_44117735的博客
    04-29 1万+
    MAX30102 一、简介 MAX30102是一个集成的脉搏血氧测量和心率监测模块。它包括内部led、光电探测器、光学元件和具有环境光排斥作用的低噪声电子器件。MAX30102提供了一个完整的系统解决方案，以简化移动和可穿戴设备的设计过程。MAX30102在单个1.8V电源和内部LED的单独的5.0V电源上工作。通信是通过一个标准的I2c兼容的接口。该模块可以通过具有零备用电流的软件关闭，允许电源导轨始终保持供电。 二、优点和特性 ●心率监测器和脉冲测氧器传感器在LED反射解决方案 ●小5.6mmx3.3m
    STM32-HAL库 - MAX30102心率血氧传感器 —— 2024.10.15
    qq_45784265的博客
    10-15 3753
    本教程使用CubeMX配合Keil5编写代码，带你10分钟拿下MAX30102。在官方例程的基础上进行移植和封装，测量数据准确。采用模拟I2C，任意三个引脚均可驱动。
    电子模块|心率血氧传感器模块MAX30102及其驱动代码
    月照银海似蛟龙的博客
    01-31 6万+
    MAX30102是一个集成的脉搏血氧仪和心率监测仪生物传感器的模块。它集成了一个红光LED和一个红外光LED、光电检测器、光器件，以及带环境光抑制的低噪声电子电路。MAX30102采用一个1.8V电源和一个独立的5.0V用于内部LED的电源，应用于可穿戴设备进行心率和血氧采集检测，佩戴于手指点耳垂和手腕处。标准的I2C兼容的通信接口可以将采集到的数值传输给Arduino、KL25Z、STM32、STC51等单片机进行心率和血氧计算。
    MAX30102.zip_MAX30102IIC读取_MAX30102心率_max30102_stm32 max30102_血氧
    07-14
    MAX30102是一款集成的心率和血氧饱和度传感器模块，由Maxim Integrated公司生产。这款传感器设计用于可穿戴健康监测设备，如智能手环、健康监护仪等，可以提供精确的心率和血氧饱和度数据。本文将详细探讨MAX30102的...
    esp32s3驱动max30102显示心率血氧
    05-10
    MAX30102是一个集成了光学传感器和信号处理电路的小型封装设备，能够执行脉搏 oximetry（血氧测量）和心率监测。它包含两个红外(IR)和一个红色(Red)LED光源以及光敏探测器，通过检测血液对光的吸收变化来计算心率和...
    FreeRTOS菜鸟入门（六）·移植FreeRTOS到STM32
    时光の尘的博客
    04-18 1319
    裸机移植详细过程，可直接使用
    STM32江科大-----PWR电源控制
    2401_87412882的博客
    04-16 1530
    PWR电源理论讲解，低功耗模式的使用和模式讲解
    STM32 串口USART
    最新发布
    2401_87994648的博客
    04-24 783
    想象有一个大型的信息交流中心，也就是路由器，它就像是一个繁忙的邮局，能接收和分发各种信息包裹。现在有两台 “信息传递者”，一台是个人电脑（PC），另一台是 ESP8266 设备，它们都来到这个 “邮局”，登记并加入了这个信息交流网络。在 PC 这边，你使用了一个专门的工具，这个工具就像是一个特殊的接待处，它可以设立一个 “接待站点”，也就是 TCP 服务器。这个 “接待站点” 有特定的地址和规则，就像邮局的窗口有编号，并且规定了如何接收和处理信件一样。
    STM32嵌入式
    m0_64346512的博客
    04-20 344
    6、选择自己需要的引脚设置（根据提供电路图）
    嵌入式软件--stm32 DAY 2
    zx18831955136的博客
    04-19 821
    引入文件时钟配置也可以注意stm32f10x.h文件里面集成了很多寄存器和引脚的宏定义。只有引用他才能宏替换地址。优点：这样比地址好看很多，只要记住模块名和寄存器名称，就能配置。但是目前缺陷也很明显。例如RCC->APB2ENR=4,不仅打开了GPIOA时钟，也将其他的模块关闭了。我们应该在不影响其他模块的前提下，打开GPIOA时钟。C语言里面讲过位运算，只改想要的位，不改其他位。时钟开启可以改进：RCC->APB2ENR|=(1<<2)
    STM32 的 GPIO和中断
    2403_90063112的博客
    04-24 744
    本篇文章主要介绍STM32中有关于GPIO和中断相关的知识方面。主要有GOIO的八种工作模式，寄存器和相关的库函数。在中断方面介绍中断的工作原理，NVIC、EXTI和AFIO，分别从结构图、寄存器、相关的库函数介绍。除此之外，还介绍了三个模块:LED、蜂鸣器和按键，通过代码实现LED灯的点亮，制作流水灯，低电平触发蜂鸣器，按键输入控制LED灯，以及采用中断的方式，实现按键控制LED1，而LED2持续频闪。
    STM32 四足机器人常见问题汇总
    m0_54423435的博客
    04-16 1173
    文章不介绍具体参数，有需求可去网上搜索。特别声明：不论年龄，不看学历。既然你对这个领域的东西感兴趣，就应该不断培养自己提出问题、思考问题、探索答案的能力。提出问题：提出问题时，应说明是哪款产品，在哪一步，遇到了什么问题，并提供必要的图片与视频信息。一个好的问题，可以更快的得到答案。
    评论
    添加红包

    请填写红包祝福语或标题

    个

    红包个数最小为10个

    元

    红包金额最低5元

    当前余额3.43元 前往充值 >
    需支付：10.00元
    成就一亿技术人!
    领取后你会自动成为博主和红包主的粉丝 规则
    hope_wisdom
    发出的红包
    实付元
    使用余额支付
    点击重新获取
    扫码支付
    钱包余额 0

    抵扣说明：

    1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
    2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

    余额充值
