国产长芯微LPA281是零漂移、高电压可编程增益放大器，完全P2P替代德州仪器PGA281

描述

LPA281是一款高精度仪表放大器，此放大器具有数控增益和信号完整性测试功能。 这个器件使用的自动归零技术来提供低偏移电压、近零偏移和增益漂移、出色的线性，并且几乎没有 1/f 噪声。对 LPA281 进行了优化，从而在一个宽频率范围内提供大于 110dB (G = 1) 的出色共模抑制。 较好的共模和电源抑制提供了高分辨率、精准测量。 36V 电源能力和宽、高阻抗输入范围符合一般信号测量的需要。 LPA281 提供 ⅛V/V（衰减）至 176V/V 范围内的多个内部增益选项，这使得这款器件成为适用于多种应用的通用、高性能模拟前端。 完全差分、轨到轨输出被设计成可将宽范围输入信号与高分辨率模数转换器 (ADC) 的低压域轻松对接。LPA281 采用薄型小外形尺寸 (TSSOP)-16 封装并且额定温度范围介于 -40°C 至 +105°C 之间。

特性

• 宽输入电压范围：在使用 ±18V 电源时为 ±15.5V
• 二进制增益步长：128V/V 至 ⅛V/V
• 额外比例缩放因子：1V/V 和 1⅜V/V
• 低偏移电压：在 G=128 时为 5μV
• 偏移电压的近零长期漂移
• 近零增益漂移：0.5ppm/°C
• 出色的线性：1.5ppm
• 出色的共模抑制比 (CMRR)：140dB
• 高输入阻抗
• 极低 1/f 噪声
• 差分信号输出
• 过载检测

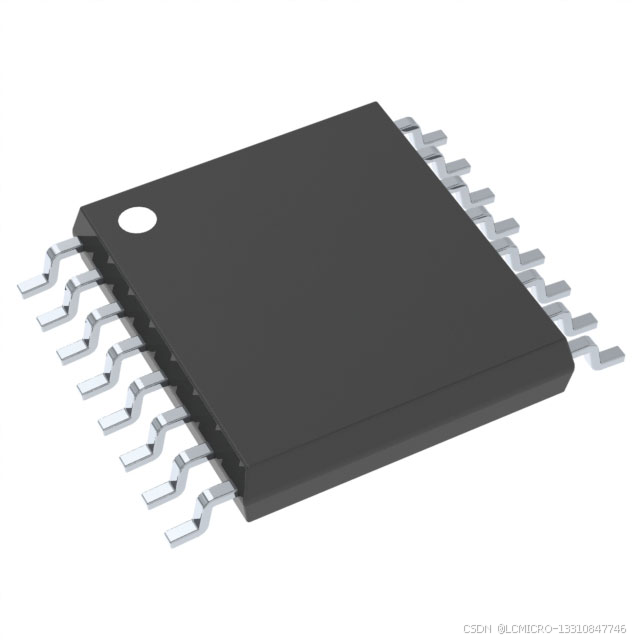

• 薄型小外形尺寸 (TSSOP)-16 封装
