一.实验目的
- 绘制用例图
- 创建用例图实例分析
二.实验内容
- 创建用例图，创建用例，创建用例和参与者之间的关联，创建用例之间的关系
- 需求分析，识别参与者，确定用例，构建用例模型
三、实验环境
StarUML,window10
四.实验过程描述
ATM系统需求分析和用例图
1. 引言
ATM（Automated Teller Machine）系统是一种自动化的银行服务系统，它允许用户在没有人工干预的情况下进行各种银行交易，如提款、存款、查询余额、转账等。ATM系统的设计和实现对于银行和用户来说都非常重要，因此需要进行详细的需求分析，以确保系统能够满足用户的需求并提供良好的用户体验。
2. 功能需求
2.1 提款功能
- 用户能够插入银行卡并进行身份验证。
- 用户能够输入提款金额，并进行余额验证。
- ATM机能够发放正确金额的现金。
- ATM机能够记录提款交易并更新账户余额。
2.2 存款功能
- 用户能够插入银行卡并进行身份验证。
- 用户能够选择存款选项并输入存款金额。
- ATM机能够接收现金并验证金额的正确性。
- ATM机能够记录存款交易并更新账户余额。
2.3 查询余额功能
- 用户能够插入银行卡并进行身份验证。
- 用户能够选择查询余额选项。
- ATM机能够显示账户余额。
2.4 转账功能
- 用户能够插入银行卡并进行身份验证。
- 用户能够选择转账选项并输入转账金额和目标账户。
- ATM机能够验证金额和账户的正确性。
- ATM机能够扣除转账金额并更新账户余额。
- ATM机能够显示转账成功的信息。
2.5 修改密码功能
- 用户能够插入银行卡并进行身份验证。
- 用户能够选择修改密码选项并输入原密码和新密码。
- ATM机能够验证原密码的正确性。
- ATM机能够更新密码并显示密码修改成功的信息。
3. 非功能需求
3.1 安全性
- ATM系统应采取必要的措施保护用户的账户和交易信息的安全性，如加密通信、身份验证等。
- ATM机应具备防护措施，以防止非授权人员对硬件和软件进行恶意操作或攻击。
3.2 可靠性
- ATM系统应具备高可靠性，确保用户的交易能够顺利完成，避免因系统故障或其他问题导致交易失败或数据丢失。
3.3 用户友好性
- ATM机的界面应简洁明了，易于操作和理解。
- ATM机应提供清晰的指示和指导，以帮助用户完成各种交易。
- ATM机应具备良好的响应速度，以提供良好的用户体验。
3.4 可扩展性
- ATM系统应具备可扩展性，以便于后续的功能扩展和升级。
- ATM机应支持新的硬件设备和软件功能的集成。
3.5 性能
- ATM系统应具备良好的性能，能够处理大量的并发交易，以满足高峰期的需求。
4. 系统约束
4.1 硬件约束
- ATM机的硬件设备应符合相关标准和规范，如读卡器、键盘、显示器等。
- ATM机的硬件设备应具备足够的耐用性和稳定性，以适应长时间的使用和各种环境条件。
4.2 软件约束
- ATM系统的软件应具备良好的可维护性和可测试性，以方便后续的维护和升级。
- ATM系统的软件应符合相关的编码规范和安全标准。
4.3 安全约束
- ATM系统应符合相关的安全标准和法规，确保用户的账户和交易信息的安全性。
- ATM机应具备防护措施，以防止非授权人员对硬件和软件进行恶意操作或攻击。
5. 总结
ATM系统作为一种重要的银行服务系统，需要满足用户的各种需求，并提供良好的用户体验。在需求分析阶段，我们对ATM系统的功能需求和非功能需求进行了详细的说明，并考虑了系统的约束条件。通过合理的需求分析，可以为ATM系统的设计和实现提供有力的指导，以确保系统能够满足用户的需求并提供安全、可靠、用户友好的服务。

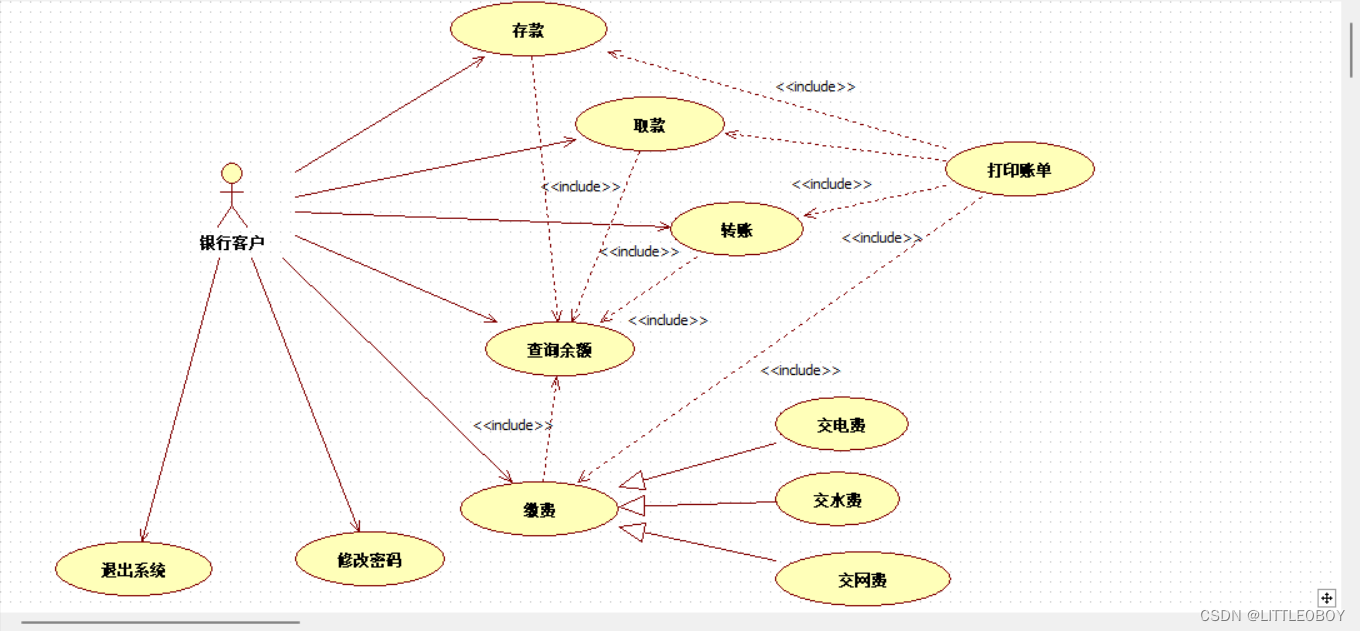

用例图如下：
五、结果分析
1. 得到什么结果（数据）？有什么问题？分析原因。
在对ATM系统绘制用例图时，发现不够全面。
分析原因：
1.需求收集不完整：在需求收集过程中，可能没有充分地与相关人员沟通，导致一些重要的功能被遗漏。
2.视角狭窄：用例图可能只从某个特定的视角或者特定的用户需求出发，没有全面考虑系统的各个方面。
3.设计过程中的变化：在系统设计的过程中，需求可能会发生变化，但用例图没有及时更新和调整。
4.缺乏经验或知识：需求分析人员可能缺乏足够的经验或知识，无法充分理解和捕捉系统的需求。
5.时间和资源限制：在项目时间和资源有限的情况下，可能无法对系统的需求进行全面的分析和描述。
解决方案：
1.重新审视系统需求：对系统的功能和行为进行全面的分析，确保所有的功能都被纳入到用例图中。
2.与相关人员进行讨论：与系统的用户、开发人员、业务专家等进行交流，了解他们的需求和期望，以便更好地捕捉用例。
3.使用其他需求分析工具：除了用例图外，还可以使用其他需求分析工具，如用户故事、流程图等，来完善对系统功能的描述。
4.逐步迭代：将用例图作为一个动态的工具，随着需求的变化和系统的演化进行更新和调整。
六、结论
通过绘制ATM系统用例图，我学会了如何从系统的角度来分析和描述系统的功能和行为。用例图能够清晰地展示系统与外部参与者之间的交互关系，帮助我更好地理解系统的需求和用户的期望。
在绘制ATM系统用例图的过程中，我学会了如何识别和捕捉系统的各个功能点，并将其表示为用例。ATM系统用例图的绘制过程需要我深入思考系统的各个方面，与相关人员进行充分的沟通和讨论，以确保用例图的完整性和准确性。
通过绘制ATM系统用例图，我还学会了如何识别和描述系统的各个参与者，包括系统的用户、外部系统等。了解各个参与者的角色和需求，有助于我更好地理解系统的整体结构和交互方式。一个系统可能有多个用例，每个用例又包含多个步骤和条件。在绘制用例图的过程中，我需要仔细考虑每个用例的细节，并与其他用例进行关联，以确保系统的功能和行为的一致性和完整性。让我更加注重系统的用户体验和需求。通过用例图，我可以更好地理解用户的期望和需求，以便在系统设计和实现过程中提供更好的用户体验。
总的来说，通过绘制用例图，我不仅学会了如何分析和描述系统的功能和行为，还提高了对系统的整体理解和把握。用例图为我提供了一种清晰、直观的方式来展示系统的需求和交互关系，使我能够更好地与相关人员进行沟通和合作，以达到系统的设计和实现目标。
