了解74SL148和74SL138
(1)了解74SL148和74SL138的结构
(2)了解74SL148和74SL138的真值表
对”病房求助“问题进行分析
电路设计
(1)画出输入端口
(2)用74SL148对优先级进行设计
了解74SL148和74SL138
(1)了解74SL148和74SL138结构

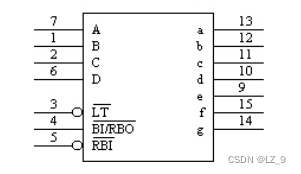

7段显示译码器74LS48是输出高电平有效的译码器,74LS48除了有实现7段显示译码器基本功能的输入(DCBA)和输出(Ya~Yg)端外,7448还引入了灯测试输入端(LT)和动态灭零输入端(RBI),以及既有输入功能又有输出功能的消隐输入/动态灭零输出(BI/RBO)端。
下图为74SL148的引脚图:

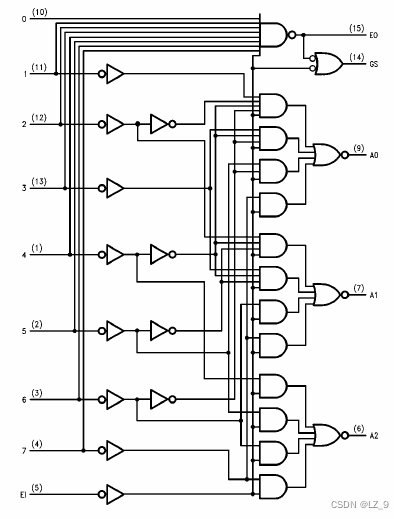

下图为74SL148的内部结构图:

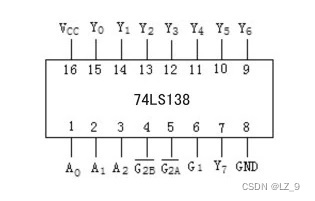

下图为74SL138的引脚图:

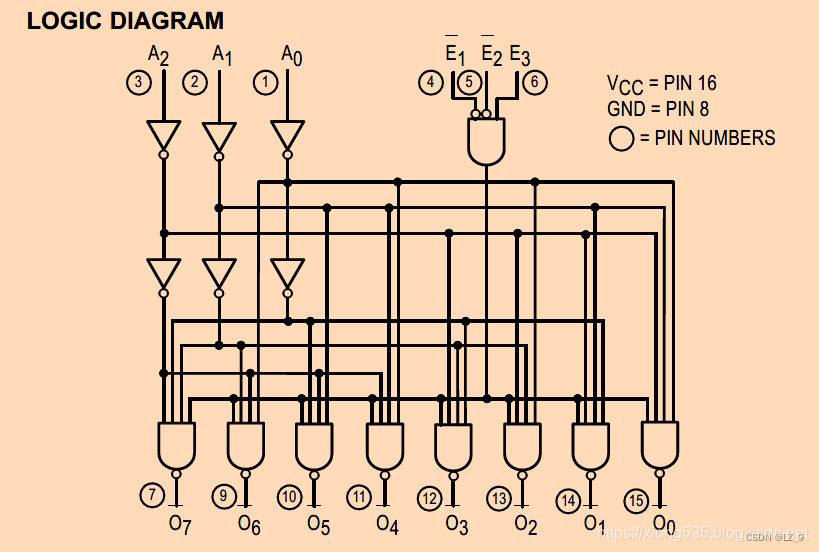

下图为74SL138的内部结构图:
(2)了解74SL148和74SL138的真值表
对”病房求助“问题进行分析
四个病人的病情情况不同,分别对应优先级:最高、高、中、低。优先级低的会被优先级高得中断,用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。
题目中要我们根据情况的不同,设置优先级,实际是要我们做一个”四路抢答器“,所以要用到74SL148和74SL138解决问题,在上述中已经介绍了74SL148和74SL138,下面以此来解决问题。
电路设计

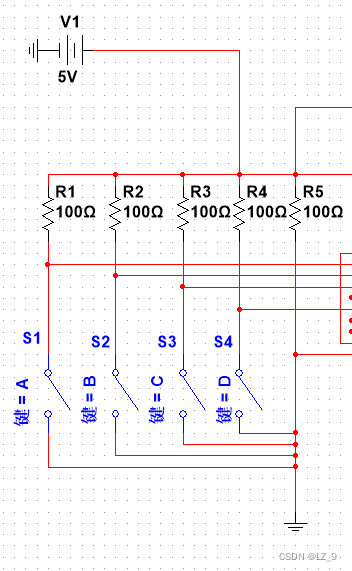

(1)画出输入端口
(2)用74SL148对优先级进行设计
这样”病房问题“就完成了,以及优先级的设计也在上述图中。
在完成电路设计后需要查看电路能否正常运行,并验证电路运行是否符合题目预期结果,如果结果有误差,及时检查电路状况并作出修改。
