Matlab绘制散点图（scatter函数）

Matlab中常使用 scatter函数 绘制散点图。

1. 基本语法

语法	参数	说明
scatter(x, y)	x值和y值，指定为向量。x 和 y 必须是长度相等的向量。	在向量 x 和 y 指定的位置创建一个包含圆形的散点图。该类型的图形也称为气泡图。
scatter(x, y, sz)	sz -> 标记面积。 36 （默认） 以平方磅为单位的标记面积。 标记面积的单位为平方磅。	指定圆大小。要绘制大小相等的圆圈，请将 sz 指定为标量。要绘制大小不等的圆，请将 sz 指定为长度等于 x 和 y 的长度的向量。
scatter(x, y, sz, c)	c -> 标记颜色。	指定圆颜色。要以相同的颜色绘制所有圆圈，请将 c 指定为颜色名称或 RGB 三元组。要使用不同的颜色，请将 c 指定为向量或由 RGB 三元组组成的三列矩阵。
scatter(___,‘filled’)	filled -> 用于填充标记内部的选项。	填充圆形。可以将 ‘filled’ 选项与前面语法中的任何输入参数组合一起使用。
scatter(___,mkr)	mkr -> 标记类型。	指定标记类型。
scatter(___,Name, Value)	Name, Value -> 名称-值对组参数 指定可选的、以逗号分隔的 Name, Value 对组参数。 Name 为参数名称，Value 为对应的值，Name 必须放在引号中。 可采用任意顺序指定多个名称-值对组参数，如Name1, Value1, …, NameN, ValueN 所示。	使用一个或多个名称-值对组参数修改散点图。例如，‘LineWidth’, 2 将标记轮廓宽度设置为 2 磅。
scatter(ax,___)	ax -> 目标坐标区，指定为 Axes 对象、PolarAxes 对象或 GeographicAxes 对象。	将在 ax 指定的坐标区中，而不是在当前坐标区中绘制图形。选项 ax 可以位于前面的语法中的任何输入参数组合之前。
s = scatter(___)		返回 scatter 对象。在创建散点图后，以后可使用 s 对其进行修改。

2. 示例

2.1 绘制散点图

x = linspace(-2, 2, 100);
y = x .^ 2;
scatter(x, y);

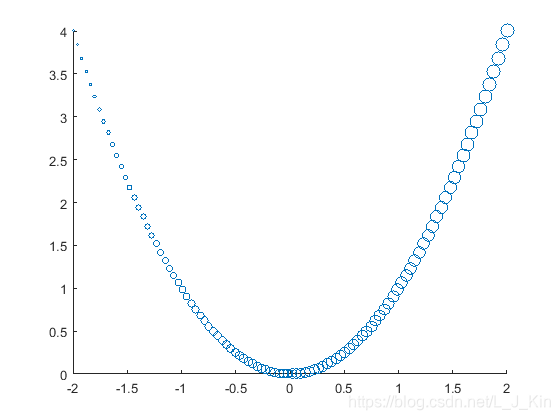

2.2 设置圆圈大小

x = linspace(-2, 2, 100);
y = x .^ 2;
sz = linspace(1, 100, 100);
scatter(x, y, sz);

2.3 设置圆圈颜色

标记颜色，指定为下列形式之一：

1. RGB 三元组或颜色名称 - 使用相同的颜色绘制所有标记。
2. 由 RGB 三元组组成的三列矩阵 - 对每个标记使用不同的颜色。矩阵的每行为对应标记指定一种 RGB 三元组颜色。行数必须等于 x 和 y 的长度。
3. 向量 - 对每个标记使用不同的颜色，并以线性方式将 c 中的值映射到当前颜色图中的颜色。c 的长度必须等于 x 和 y 的长度。要更改坐标区的颜色图，请使用 colormap 函数。

如果散点图中有三个点，并且您希望这些颜色成为颜色图的索引，请以三元素列向量的形式指定 c。
RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4 0.6 0.7]。此外，还可以按名称指定一些常见的颜色。下表列出长和短颜色名称选项以及对应的 RGB 三元组值。

选项	说明	对应的 RGB 三元组
‘red’ 或 ‘r’	红色	[1 0 0]
‘green’ 或 ‘g’	绿色	[0 1 0]
‘blue’ 或 ‘b’	蓝色	[0 0 1]
‘yellow’ 或 ‘y’	黄色	[1 1 0]
‘magenta’ 或 ‘m’	品红色	[1 0 1]
‘cyan’ 或 ‘c’	青蓝色	[0 1 1]
‘white’ 或 ‘w’	白色	[1 1 1]
‘black’ 或 ‘k’	黑色	[0 0 0]

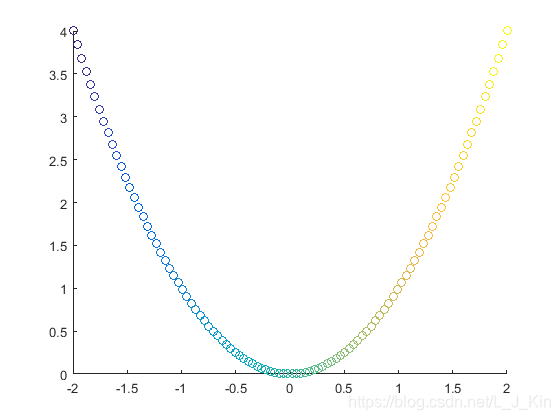

x = linspace(-2, 2, 100);
y = x .^ 2;
c = linspace(1,10,length(x));
scatter(x, y, [], c);

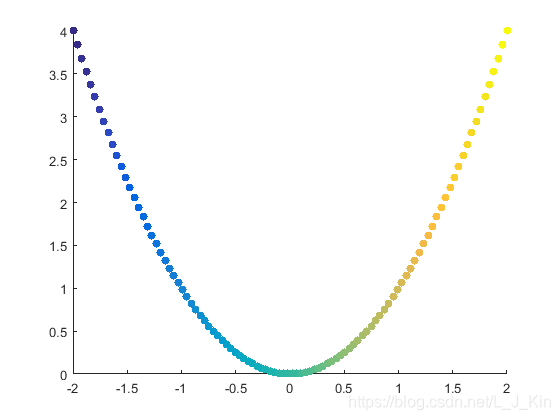

2.4 设置填充标记

x = linspace(-2, 2, 100);
y = x .^ 2;
c = linspace(1,10,length(x));
scatter(x, y, [], c, 'filled');

2.5 设置标记符号

标记类型，指定为下表中列出的值之一。

值	说明	值	说明
‘o’	圆圈	‘+’	加号
‘*’	星号	‘.’	点
‘x’	叉号	‘square’ 或 ‘s’	方形
‘diamond’ 或 ‘d’	菱形	‘^’	上三角
‘v’	下三角	‘>’	右三角
‘<’	左三角	‘pentagram’ 或 ‘p’	五角星（五角形）
‘hexagram’ 或 ‘h’	六角星（六角形）	‘none’	无标记

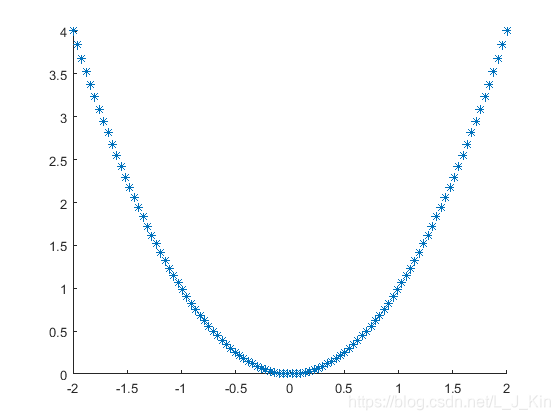

x = linspace(-2, 2, 100);
y = x .^ 2;
scatter(x, y, '*');

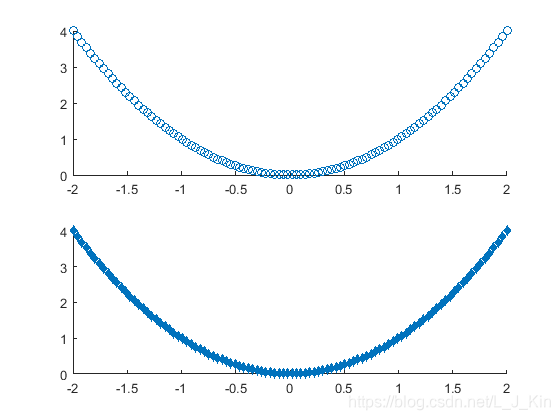

2.6 绘制散点图的子图

x = linspace(-2, 2, 100);
y = x .^ 2;

ax1 = subplot(2, 1, 1);
scatter(ax1, x, y)

ax2 = subplot(2, 1, 2);
scatter(ax2, x, y, 'filled', 'd')
