TBOX相关芯片学习

芯片学习

ESIM–嵌入式SIM卡

ESIM将SIM卡直接嵌入到目标设备芯片,而不是作为独立的可移除文件

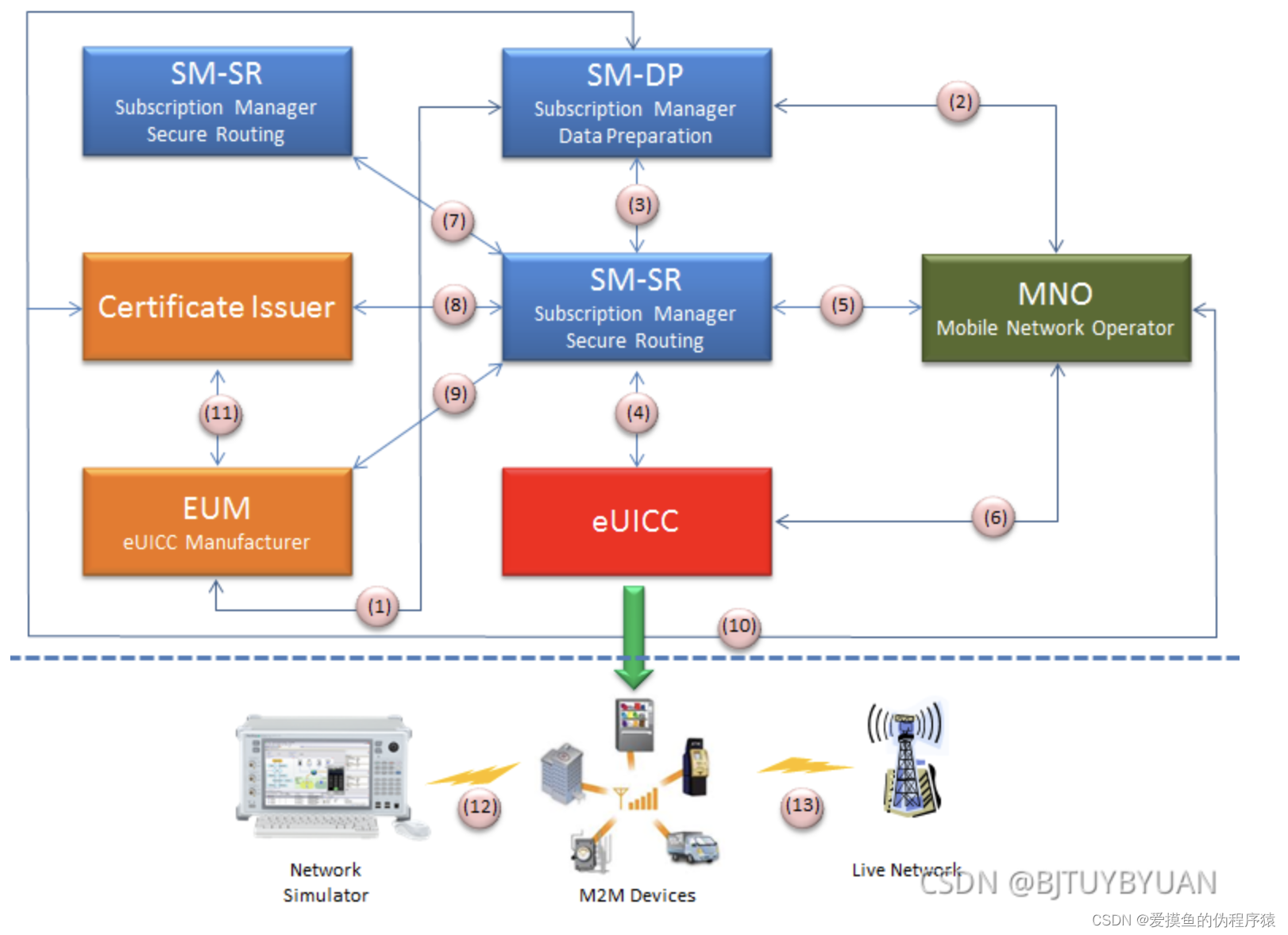

功能架构:
在这里插入图片描述
SM-SR:签约管理安全路由服务器,主要功能是实现eUICC远程配置数据的安全路由和传输
SM-DP:签约管理数据准备服务器,主要功能是eUICC卡数据的生成和管理,需要与其他的运营商后台系统以及制卡中心进行交互,获取并生成相应的卡数据
Certificate Issuer:CI,证书发行
MNO:运营商(小米移动物联网平台),主要负责eUICC卡片信息的维护与管理,并提供开户、注销、码号迁移等功能。
EUM:eUICC生产商
eUICC:嵌入式UICC
EID:eUICC ID(简称:EID)是eUICC(嵌入式UICC)的全球唯一物理标识,为32位数值,存储在eUICC的ECASD中,主要用于eUICC卡管理和远程配置

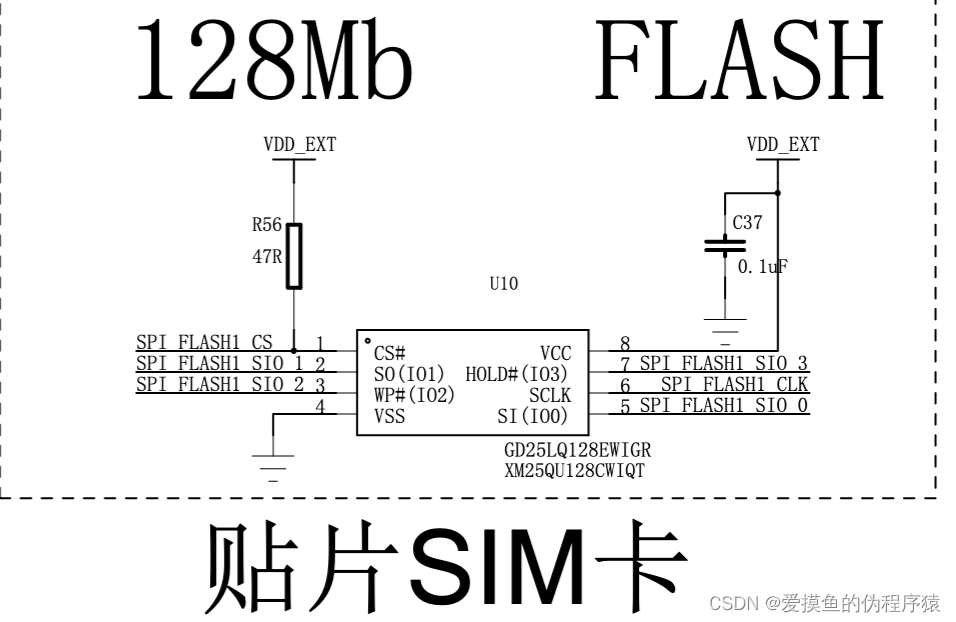

在这里插入图片描述
CS#:片选信号(芯片选择)
SO/(SIO1):OUT,串行数据输出
WP#:write protect,写入保护
VSS:接地
VCC:电源供应
HOLD#:不取消设备下暂停设备
SCLK:时钟输入
SI/(SIO0):INPUT,串行数据输入

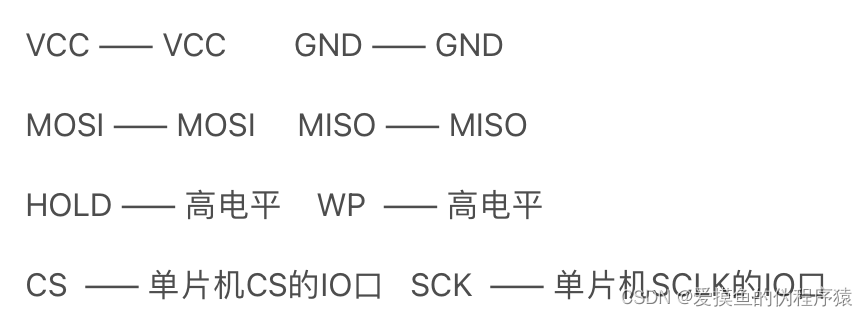

Flash与单片机的接线:在这里插入图片描述

SCT2A25STER-- 48V转5V

SCT2A25是一款异步降压转换器,输入电压范围为5.5V-100V,适用于各种降压应用,是汽车、工业和照明应用的理想选择。SCT2A25集成了一个500mΩ 高侧MOSFET和4A峰值输出电流限制,以支持带4G模块的GPS跟踪器。SCT2A25采用带集成环路补偿的恒导通时间(COT)模式控制,大大简化了转换器的片外配置。SCT2A25具有典型的140uA低静态电流的轻负载脉冲频率调制(PFM)模式,它使转换器在轻载或空载条件下实现高转换效率。SCT2A25提供逐周期电流限制和打嗝过流保护、热关机保护、输出过压保护和输入电压欠压保护。该芯片采用热增强型ESOP-8封装。

• 5.5V-100V 输入电压范围
• 最大输出电压:30V
• 2A 连续输出电流
• 4A峰值电流限制
• 1.2V ±1% 反馈电压
• 集成500mΩ 高侧功率 MOSFETs
• 140uA静态电流
• 恒定导通时间控制模式
• 4ms 内置软启动时间
• 300KHz 固定开关频率
• 可编程输入电压欠压锁定保护(UVLO)阈值和滞后的精确启用阈值
• 逐周期电流限制
• 输出过压保护
• 过温保护
• ESOP-8 封装
在这里插入图片描述
BST:自举电压输入,高侧驱动器供应,连接到BST和LX之间的100nF的电容
NC:None Connect,无连接,即该引脚与器件内部功能电路不做连接,是一个空引脚
VIN:Voltage in,电源输入
EN:使能引脚,为高电平有效。EN引脚连接VIN,如果不使用,请勿将EN引脚悬空
SW:Switch,转换引脚
FB:feedback,反馈引脚,电压反馈
TM:电力变压器

TJ4330GRS-ADJ – 5V转4V

在这里插入图片描述
VIN:电压输入
EN:使能引脚
VOUT:电压输出
FB:电压反馈
PAD:焊盘

SGM4056-6.8YTDB8G

在这里插入图片描述
BAT:BATtery,电池
IMIN:最小电流
IREF:reference,参考电流
PAD:焊盘
VIN:电压输入
PPR:PPR管分为S5,S4,S3.2,S2.5四个系列,主要是以壁厚或承压来区分的
CHG:控制充电的通断
EN:使能引脚

TPL710F18-5TR
在这里插入图片描述
VIN:电压输入
EN:使能引脚
VOUT:电压输出
NC:NONE CONNECT,空引脚

MAX485E

在这里插入图片描述
VCC:电源
B:反相接收器输入和反相驱动器输出
A:非反相接收器输入和非反相驱动器输出
R:接收器输出。如果A>B by200mV,R会高,反之R会低
RE:接收机输出使能。RE-低时R会启用,RE-高时R高阻抗
DE:驱动输出使能。驱动程序输出,Y和Z,通过将DE调高来启用。当DE较低时,它们是高阻抗的。如果驱动输出被启用,部件的作用就像行驱动。虽然它们是高阻抗,他们功能作为线路接收器,如果RE低。
D:驱动输入。

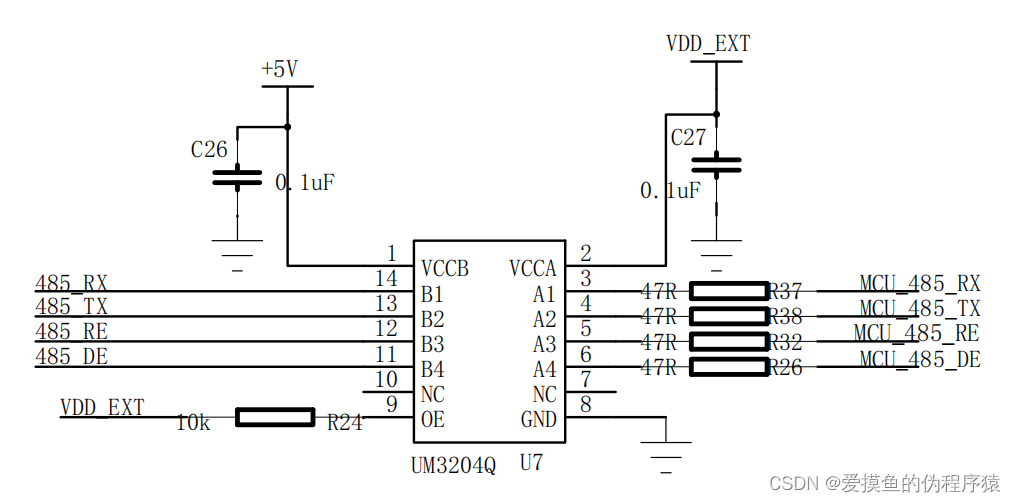

UM3204Q – 485

在这里插入图片描述
VCCA:A端口供电电压
VCCB:B端口供电电压
RX:Receive,接收信号
TX:Transport,发送信号
RE:接收机输出使能
DE:驱动输出使能
NC:空引脚
VDD:Device 表示器件的意思, 即器件内部的工作电压
OE:启用三状态输出。将OE拉低,将所有输出置于3状态模式。

UM3204Q是四通道esd保护电平转换器,提供必要的电平转换,允许在多电压系统中进行数据传输。外部施加的电压VCCB和VCCA可设置器件两侧的逻辑电平。存在于器件VCCA一侧的低压逻辑信号在器件VCCB一侧显示为高压逻辑信号,反之亦然。

电平转化原理:通常我们使用串口通信时会出现电平不匹配的时候(例如主控MCU使用2.2V供电,那么其产生的高电平则为2.2V那么如果你要是用串口通信模块,并且是3.3V或者5V供电的模块,那么你会发现串口助手并没有数据被接收到),那么此时便需要一个电平转换电路:其实就是把主机发送的高电平变为接收数据的从机所能识别的高电平而已

一、名词解析
(1)VCC:C=circuit 表示电路的意思, 即接入电路的电压
(2)VDD:D=device 表示器件的意思, 即器件内部的工作电压;
(3)VSS:S=series 表示公共连接的意思,通常指电路公共接地端电压
(4)VEE:负电压供电;场效应管的源极(S)
(5)VBAT:当使用电池或其他电源连接到VBAT脚上时,当VDD 断电时,可以保存备份寄存器的内容和维持RTC的功能。如果应用中没有使用外部电池,VBAT引脚应接到VDD引脚上。
(6)VPP:编程/擦除电压。
(7)GND:在电路里常被定为电压参考基点。
(8)V与VA的区别是:数字与模拟的区别
