ArcGIS基础：获取栅格数据边界的线要素和独立格网面

本操作是为了提取栅格DEM数据的边界数据：

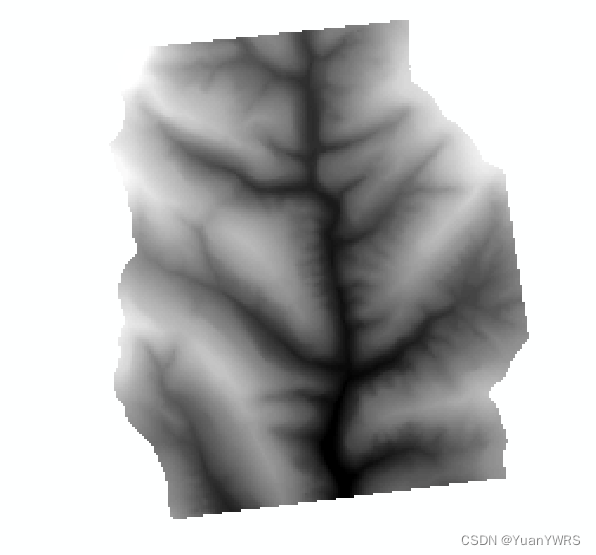

看一下原始数据：是一个非常普通的DEM栅格数据。

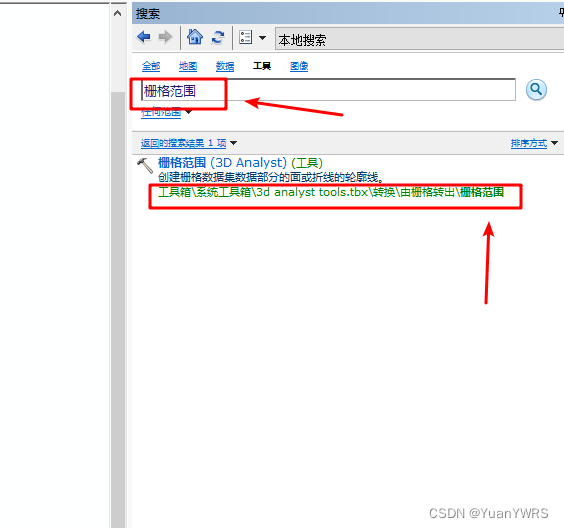

【方法：1】：使用【栅格范围】工具，通过搜索工具进行查找，如下所示：

该工具可以直接提取栅格外边界数据，得到矢量线数据。

输入数据，在【输出要素类类型】里选择线类型，如下所示：

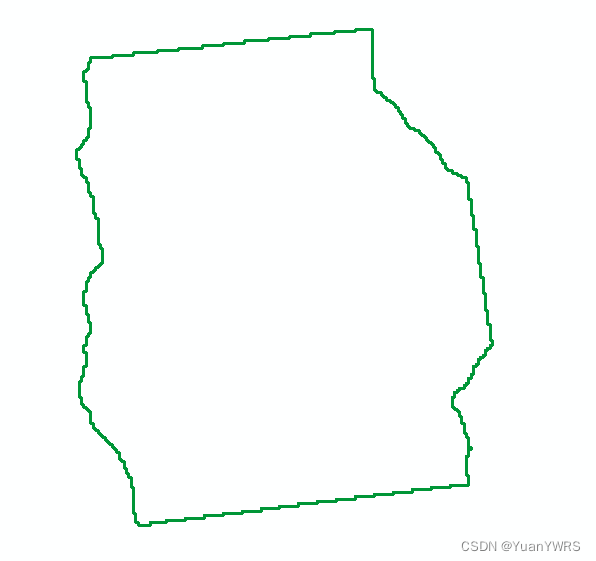

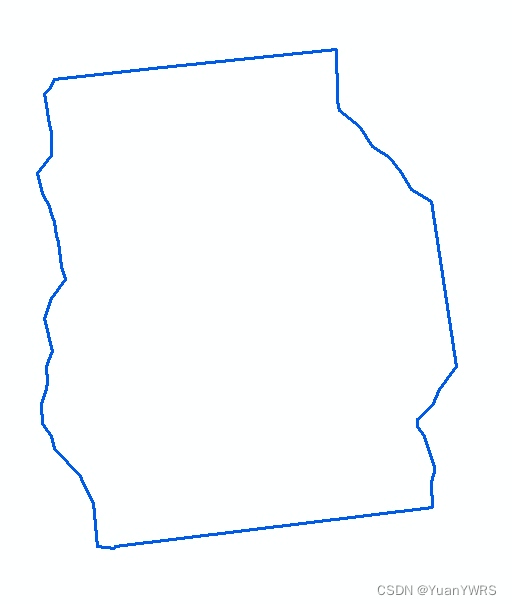

输出结果如下，就是边界线数据，如下所示：

【方法：2】：先转成面数据，再转成线数据。

栅格计算器。

使用栅格计算器可以提取数据整体范围栅格。

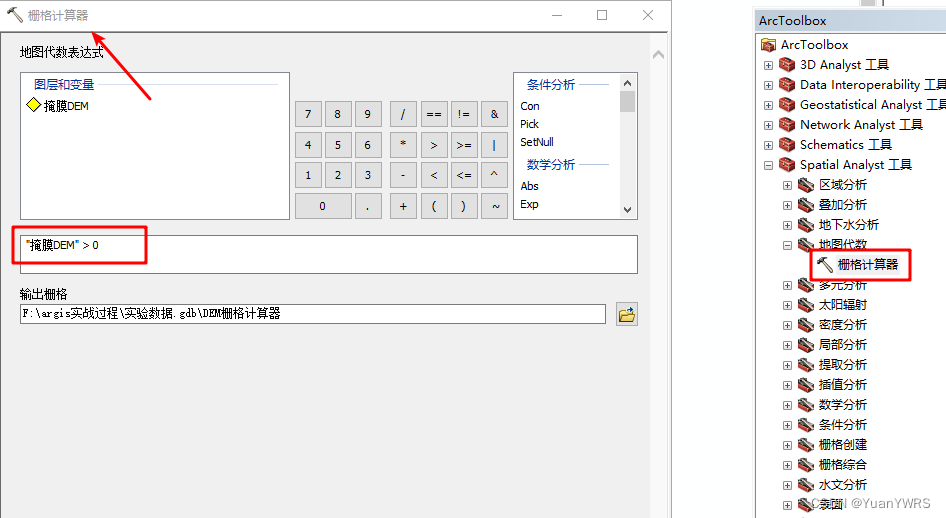

如下所示，输入地图代数表达式，输出数据。

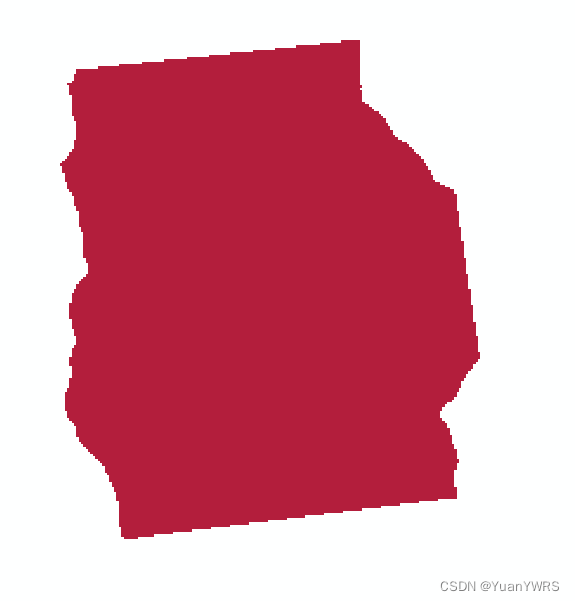

输出整体范围栅格数据结果，然后使用转换工具，转成面要素，如下所示：

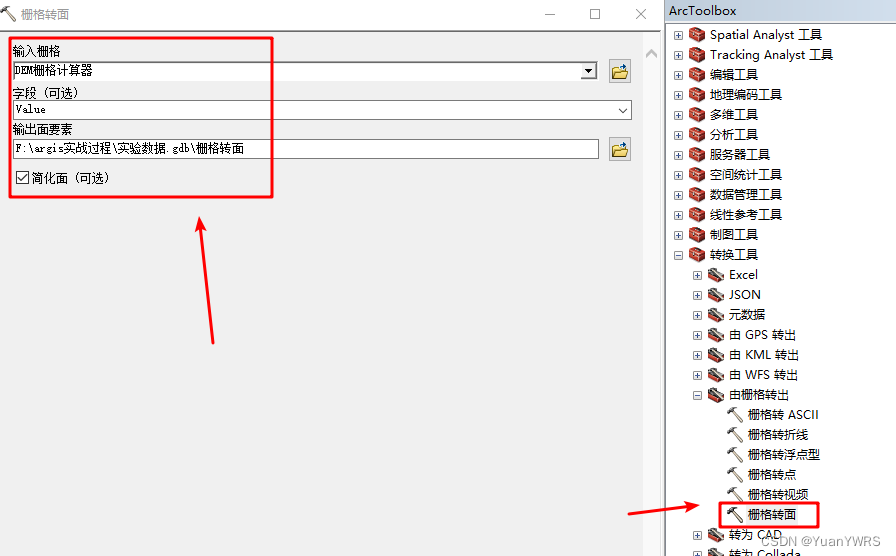

找到【转换工具】下的【由栅格转出】下的【栅格转面】工具，如下所示：

输出结果如下，即得到了对应的矢量面数据，如下所示：

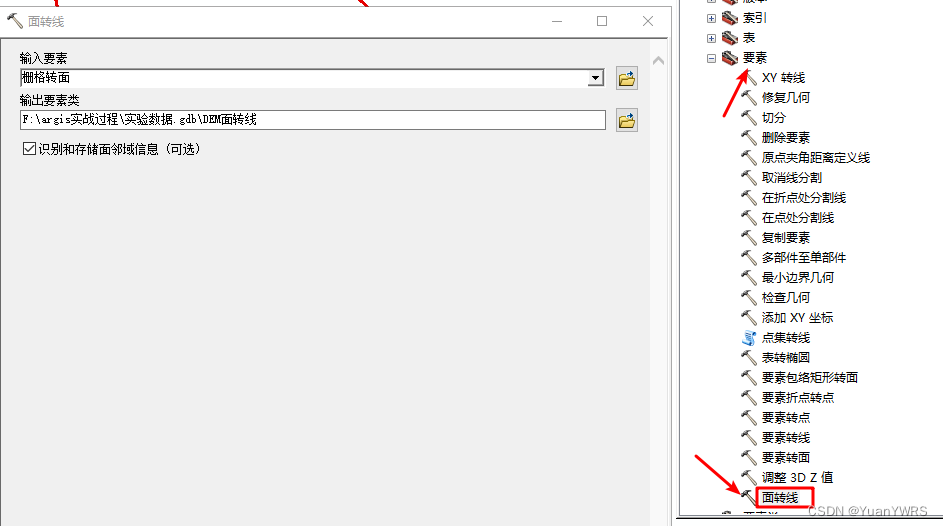

找到【要素】下的【面转线】工具，把上一步生成的面数据加载进去，然后输出，如下所示：

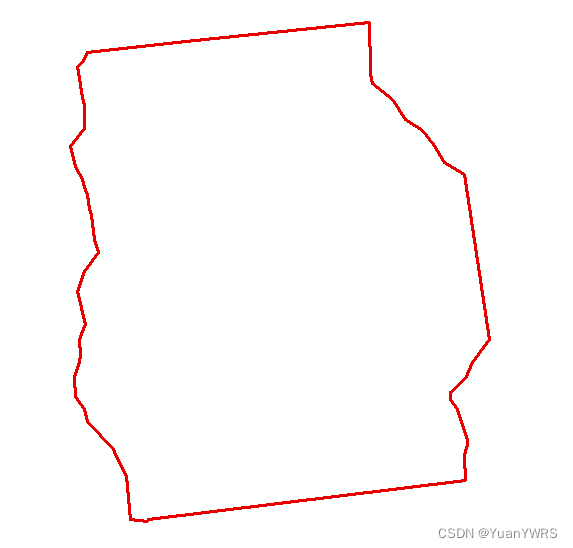

如下为生成的线数据，也就是栅格数据的边界线矢量。

下面是提取的栅格独立格网面：

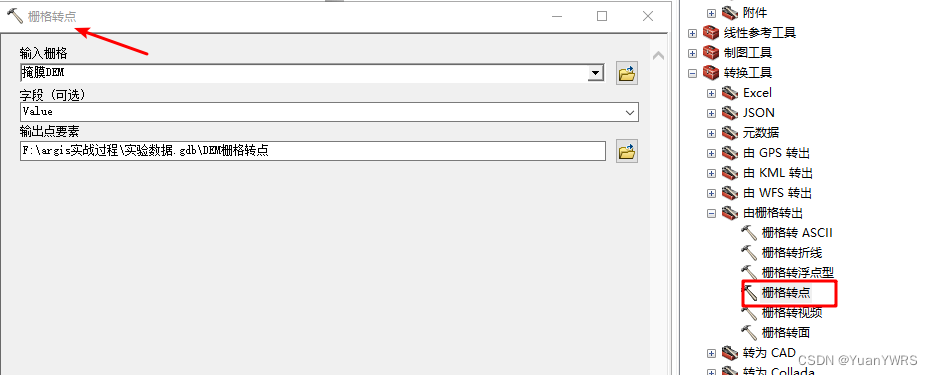

首先使用【栅格转点】工具，该工具位于【转换工具】下，输入数据，如下所示：

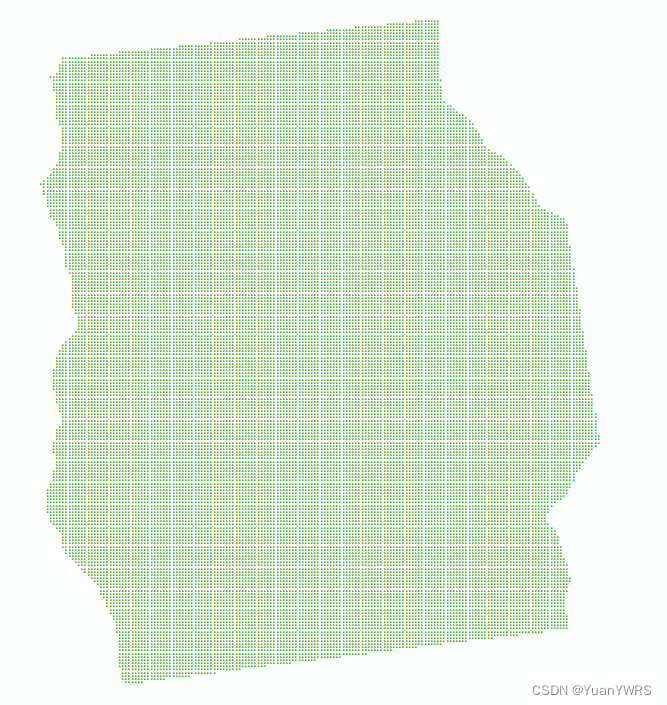

输出结果所下，即为转换的点要素：

把点尺寸换小一点，显示如下：

下面进行创建泰森多边形：

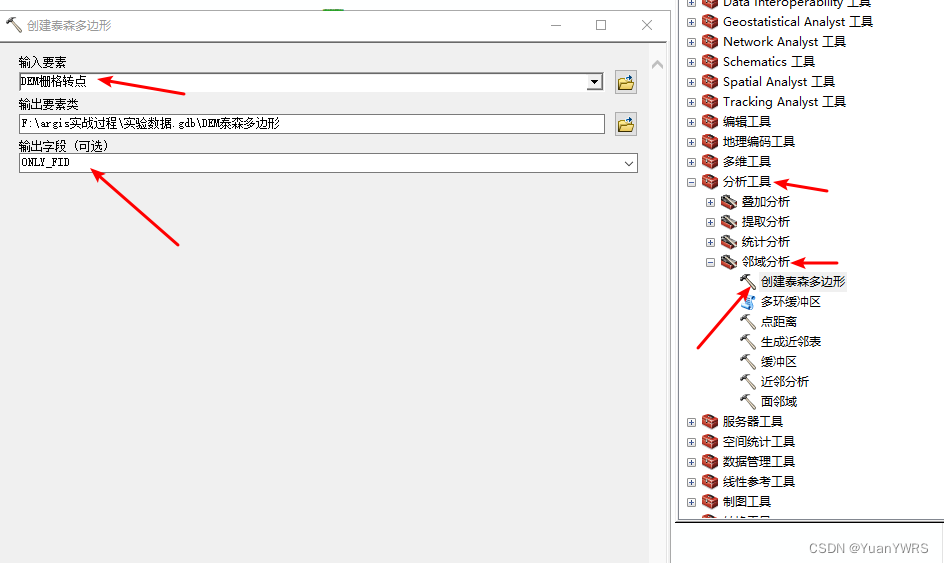

工具位于【分析工具】下的【邻域分析】下的【创建泰森多边形】，如下所示：

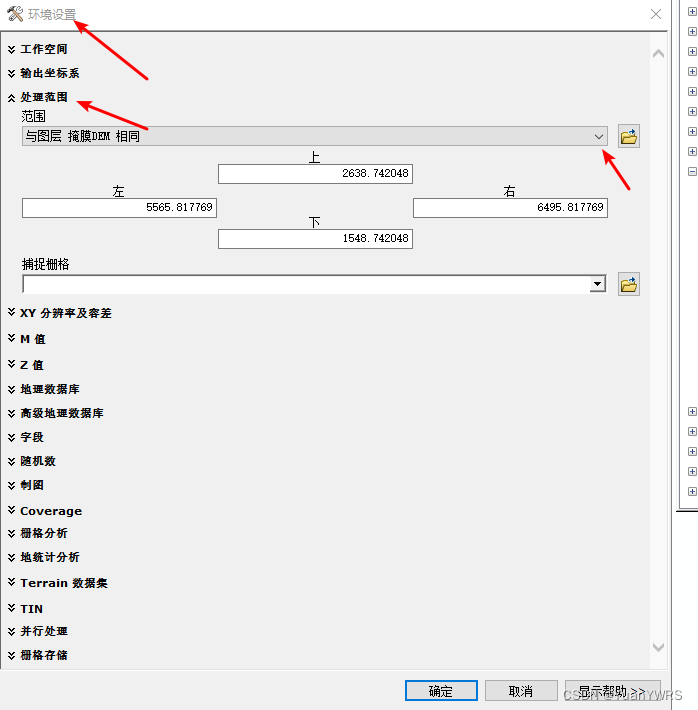

进行【处理范围】的设置，如下所示：

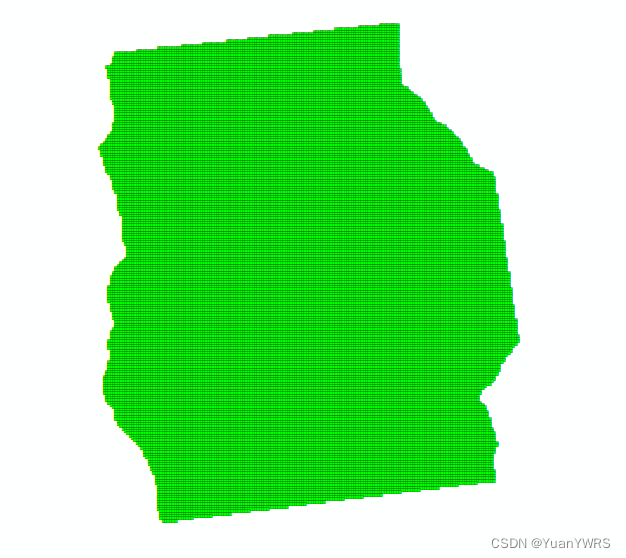

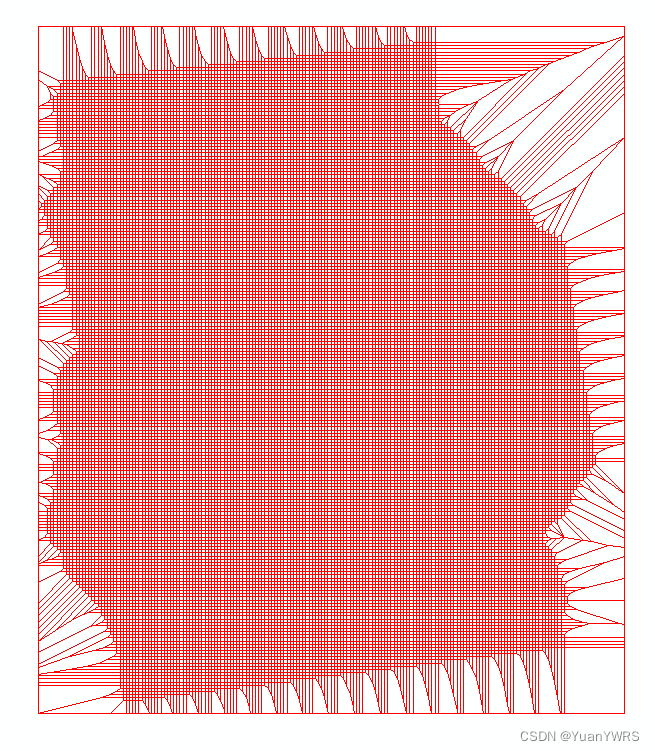

如下所示，为得到的每个栅格的【独立格网面】：
