EPS绘制甘家寨地形图

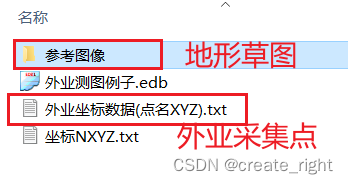

1、数据准备

（1）外业采集的数据点；

（2）地形草图

2、软件准备

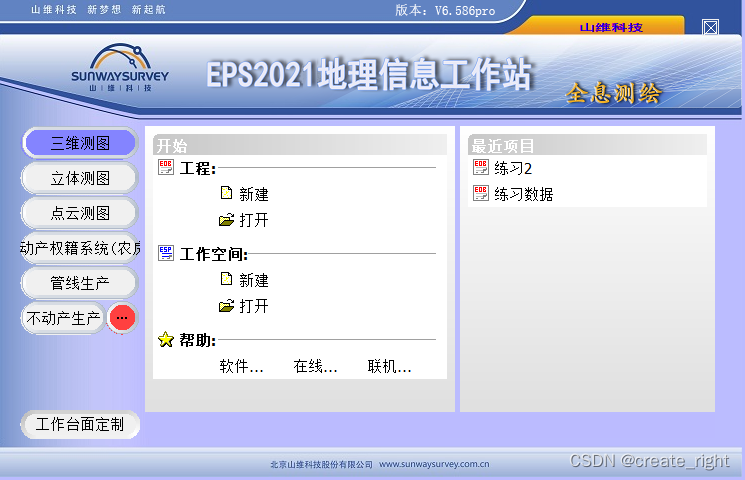

 这里准备的是EPS2021版本的绘图软件，如下：

3、开始绘图

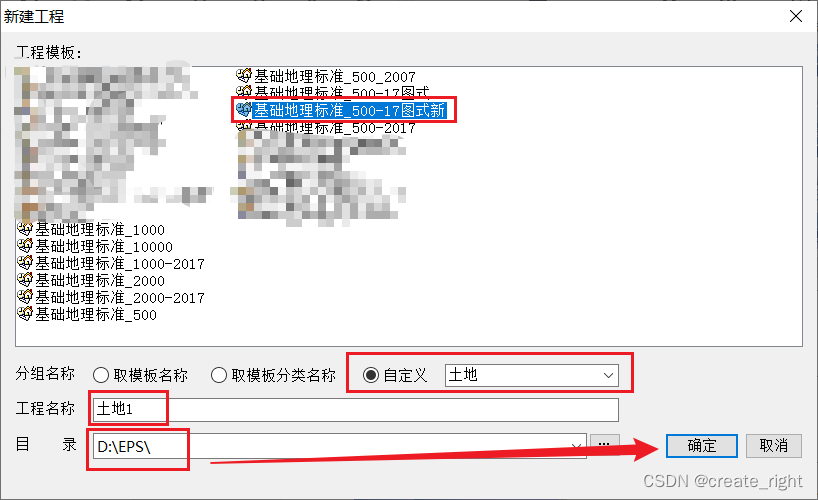

（1）打开软件，如上图，选择【三维测图】，点击【新建】，进入地形图模板选择，如下：

 选择【基础地理标准_500-17图式新】模板，修改工程名称和存放目录，点击【确定】。

（2）导入外业采集数据点。

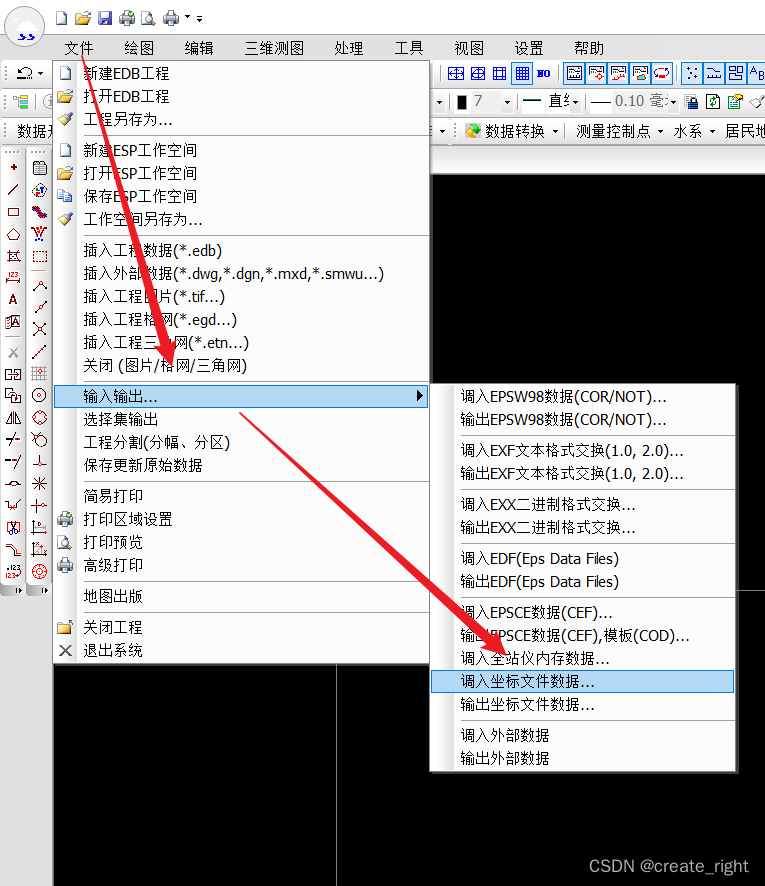

在【文件】-【输入输出】-【调入坐标文件数据】中，打开导入数据对话框，如下：

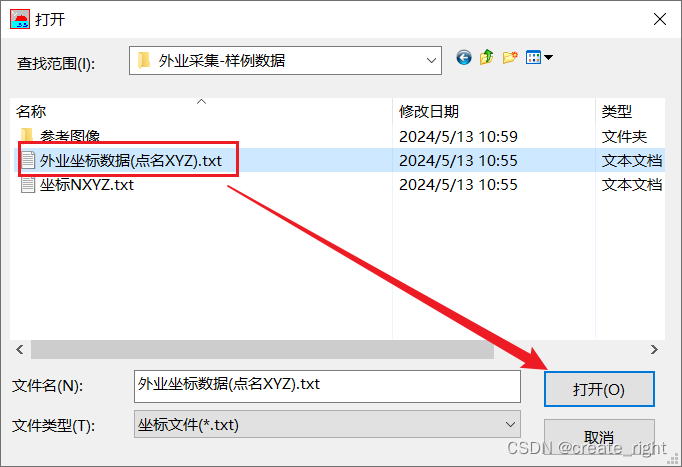

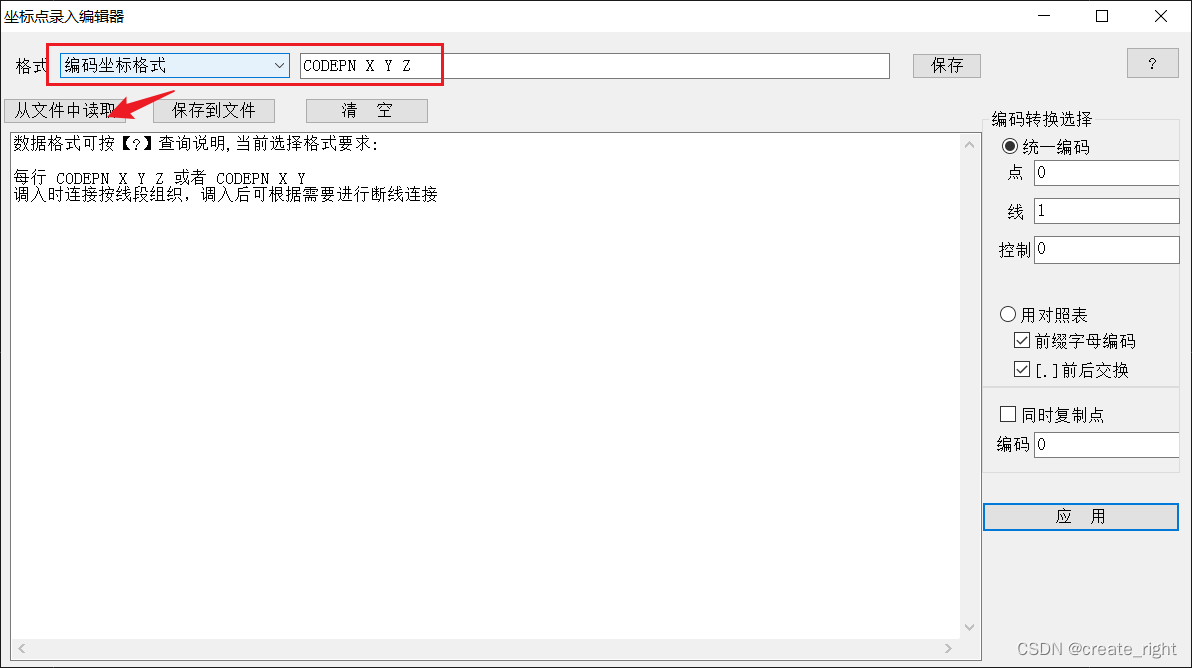

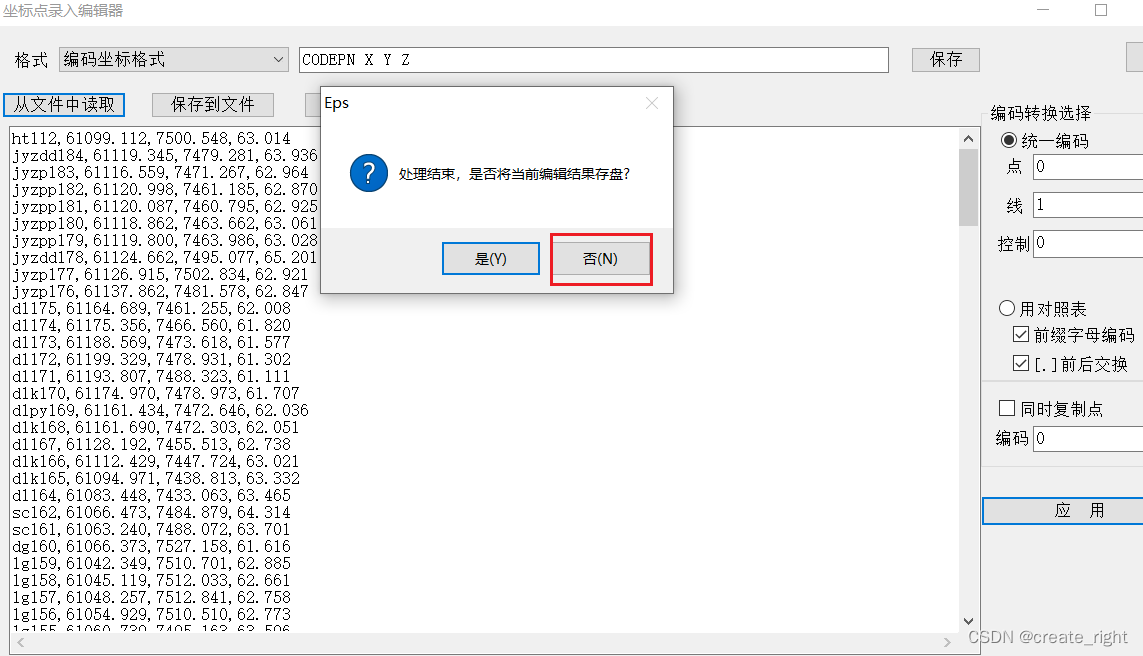

在【坐标点录入编辑器】对话框中，选择【编码坐标格式】，即点号  X坐标  Y坐标  Z坐标顺序，然后点击【从文件中读取】，找到外业采集数据点的txt文件，具体如下：

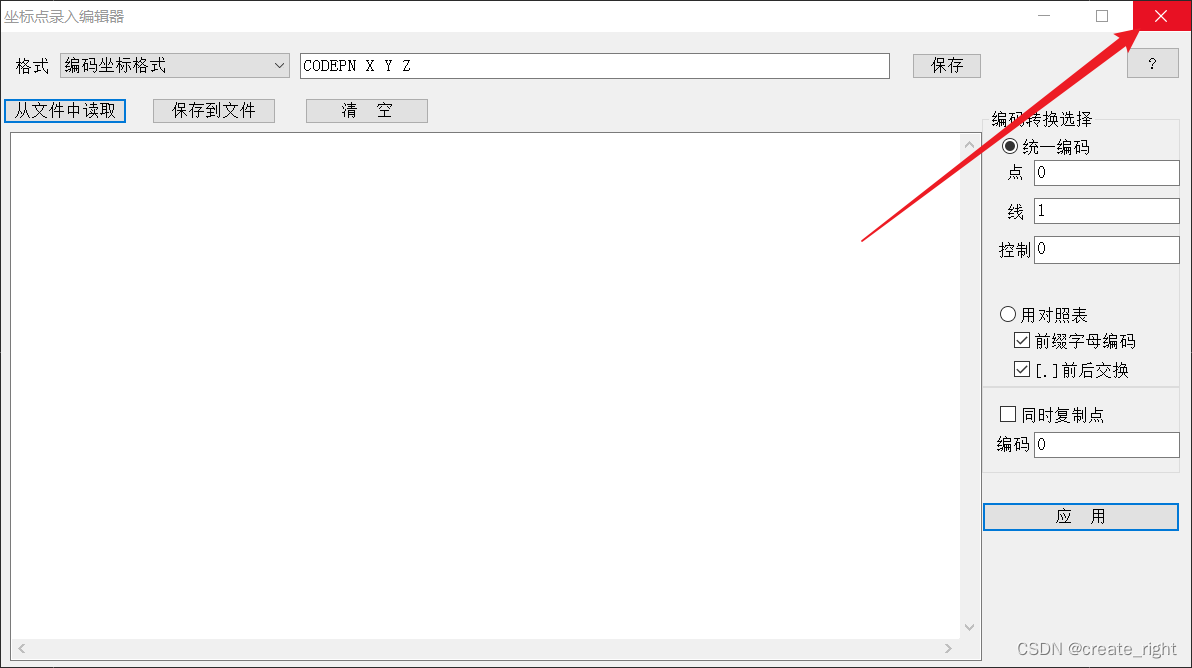

 关闭【坐标点录入编辑器】对话框，如下：

（3）显示导入的点数据，如下：

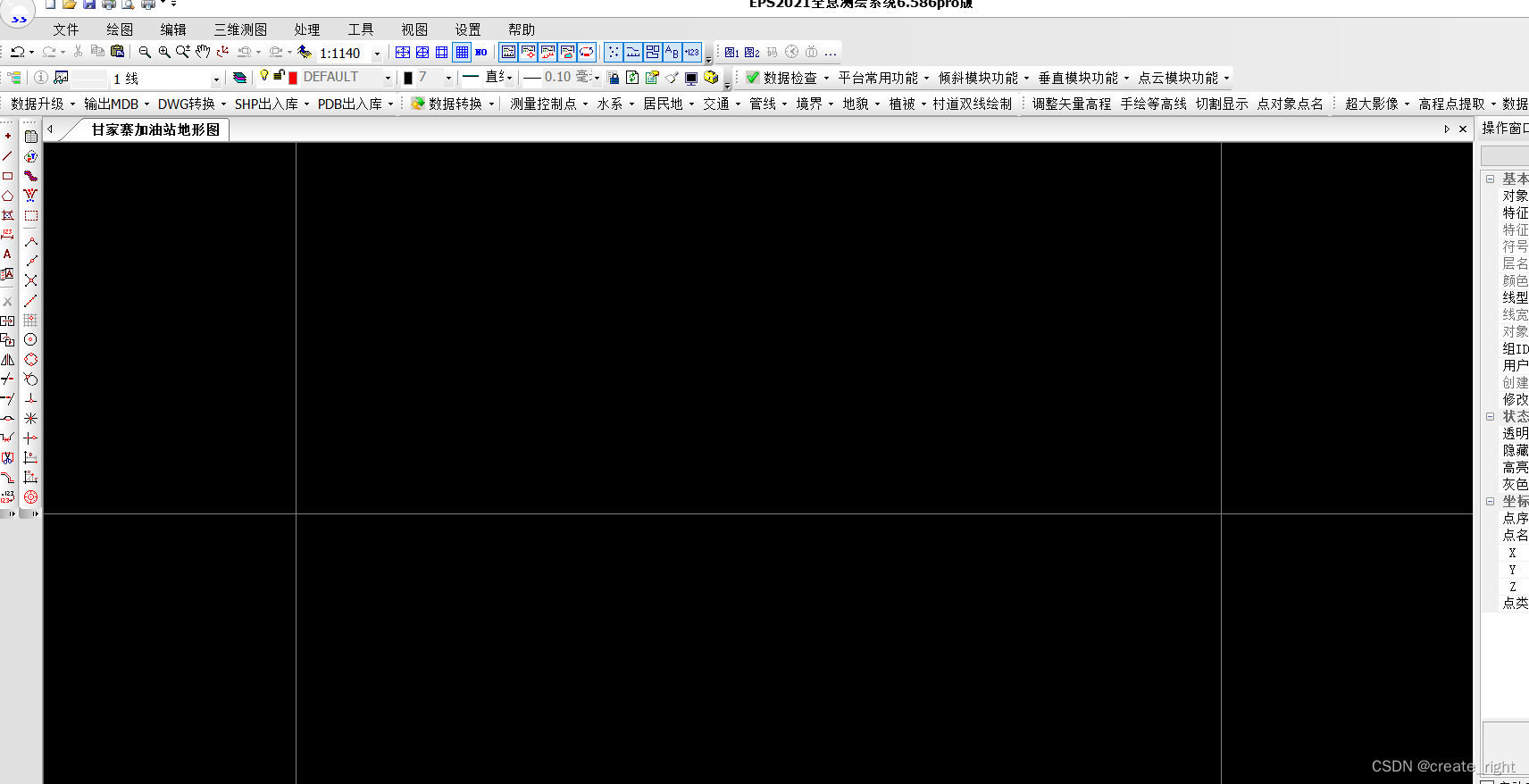

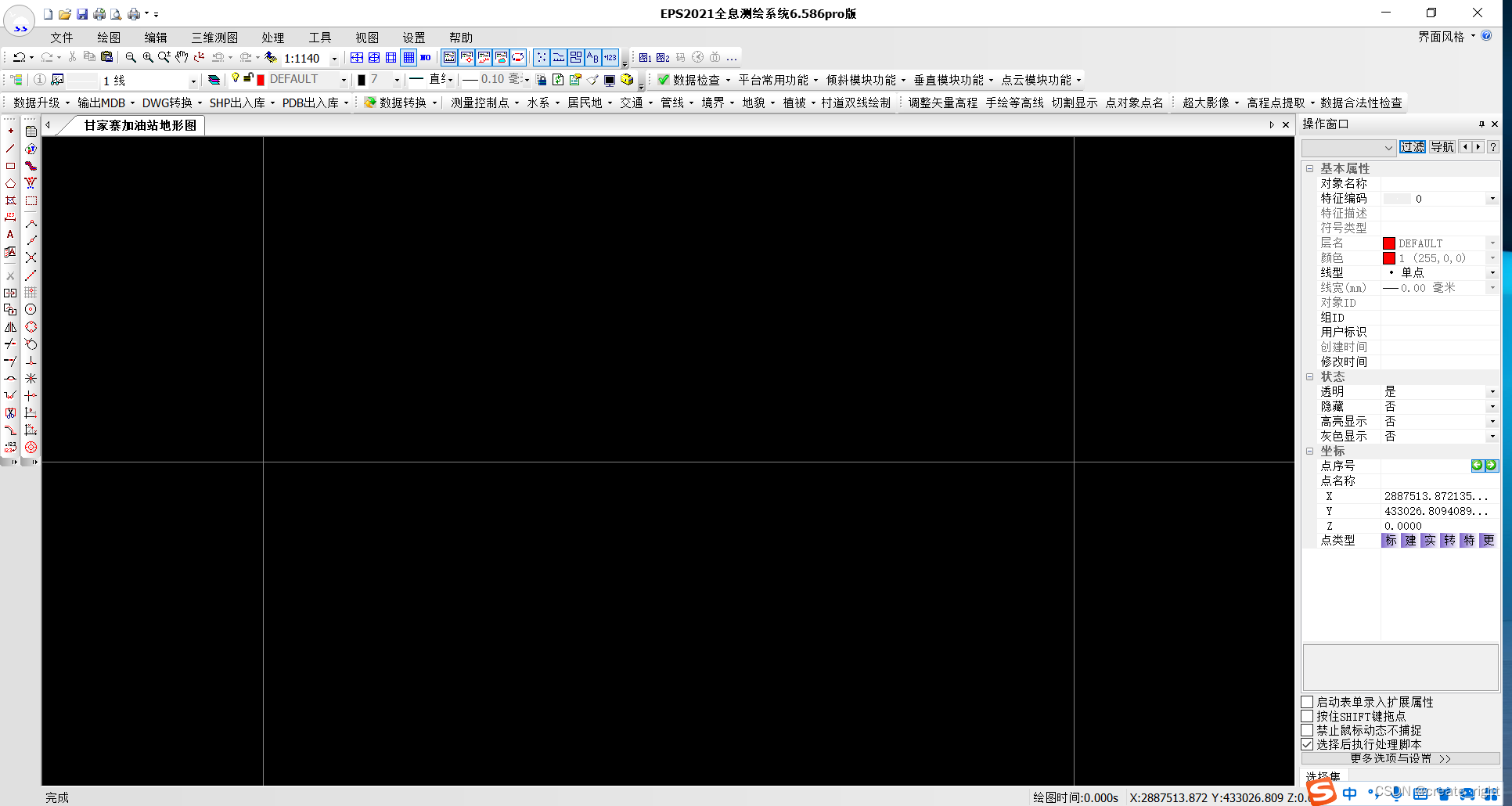

刚开始导入时，界面为空白的，如下，需要进一步显示点数据，

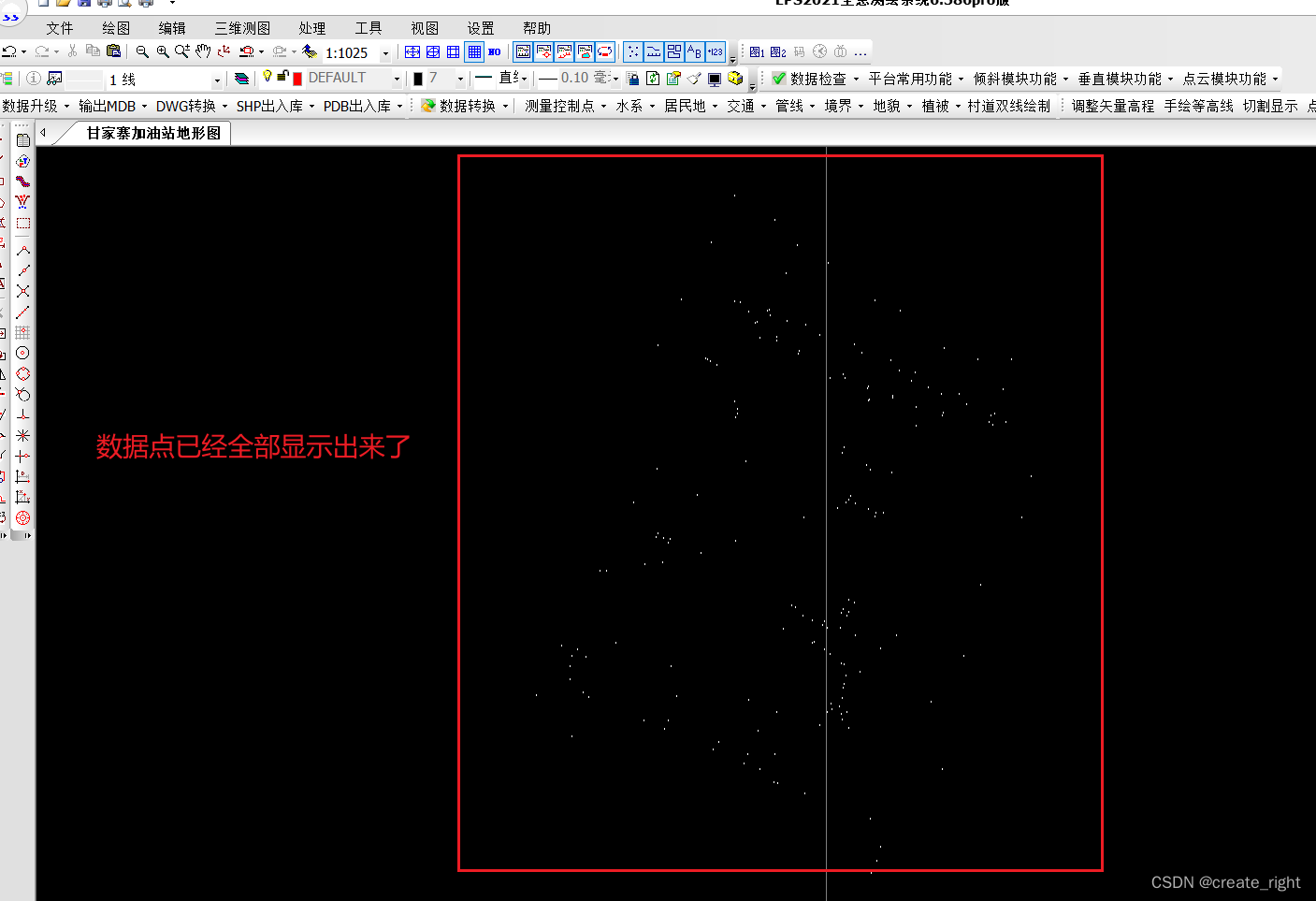

在工具栏中，点击【数据范围全视】按钮， 将软件视图窗口内容转到数据点所在坐标处，如下：

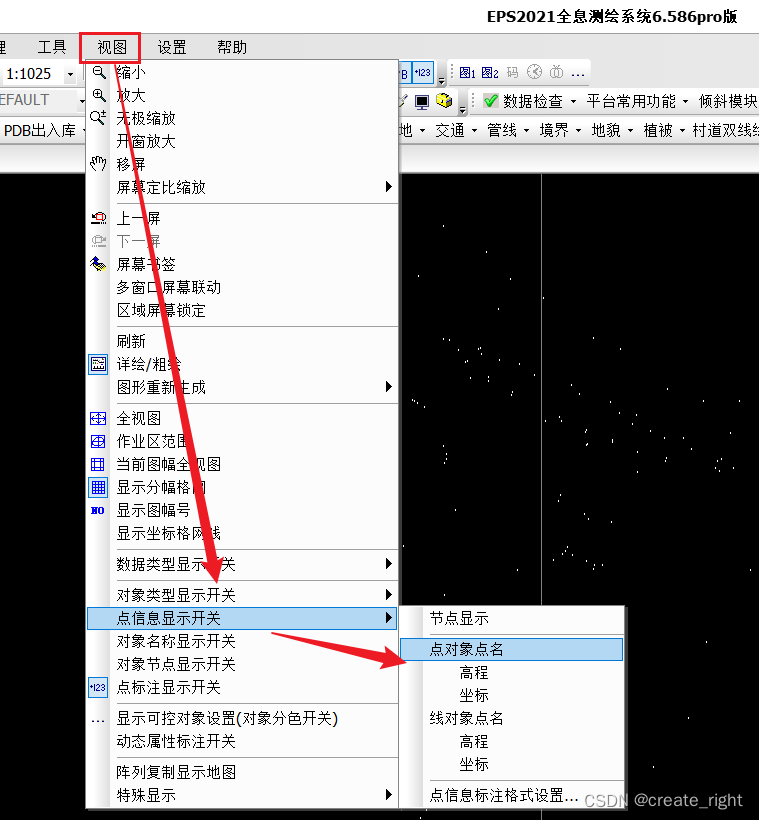

 （4）显示点名。根据草图，绘制地形图时，需要了解每一个点的点号，才能精确绘制。在【视图】-【点信息显示开关】-【点对象点名】中，点击，显示每个导入点的点名信息，如下：

 （5）根据地形草图，绘制地形图。

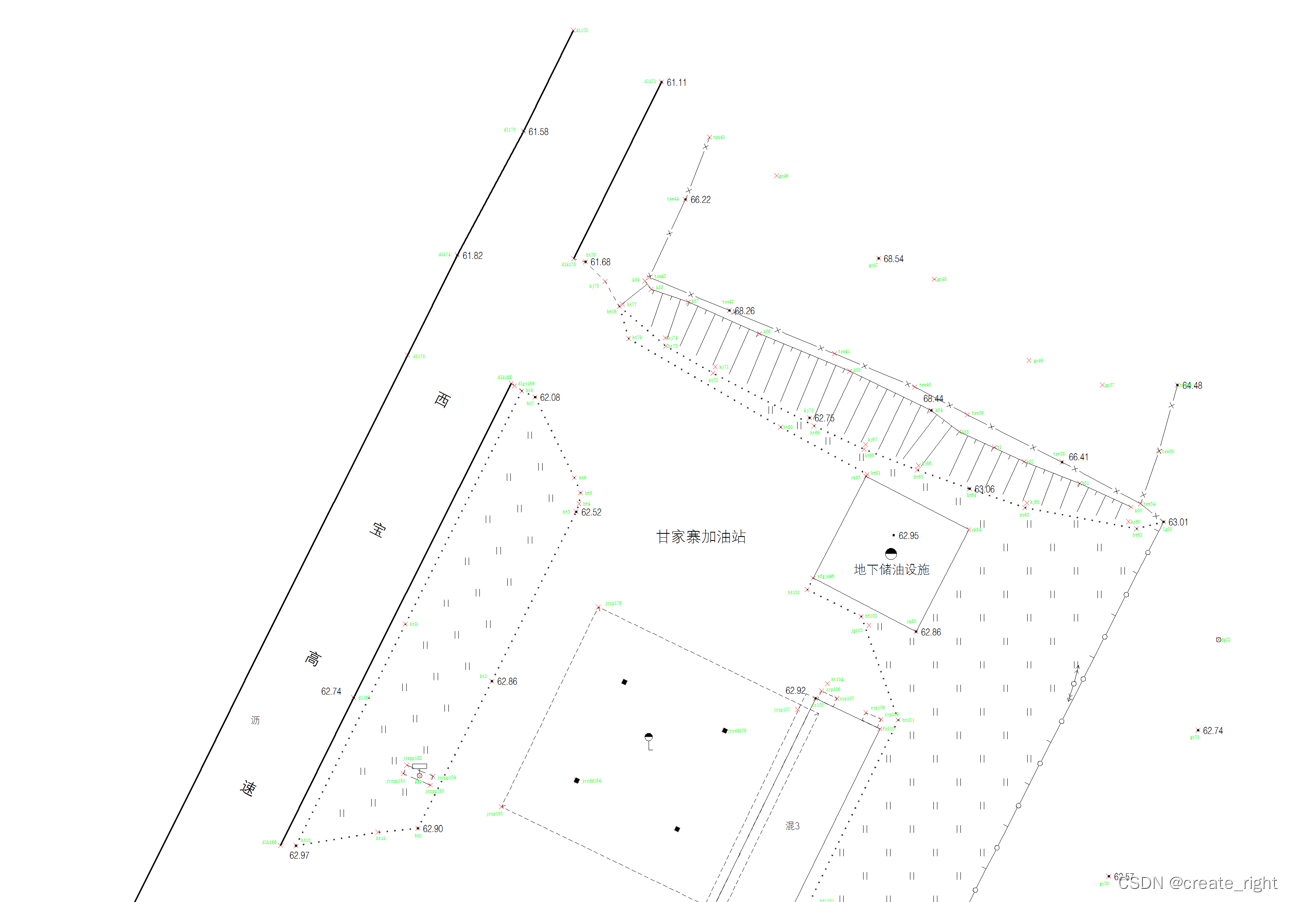

这里提前准备好了一张已经绘制好的图作为地形草图，具体如下：

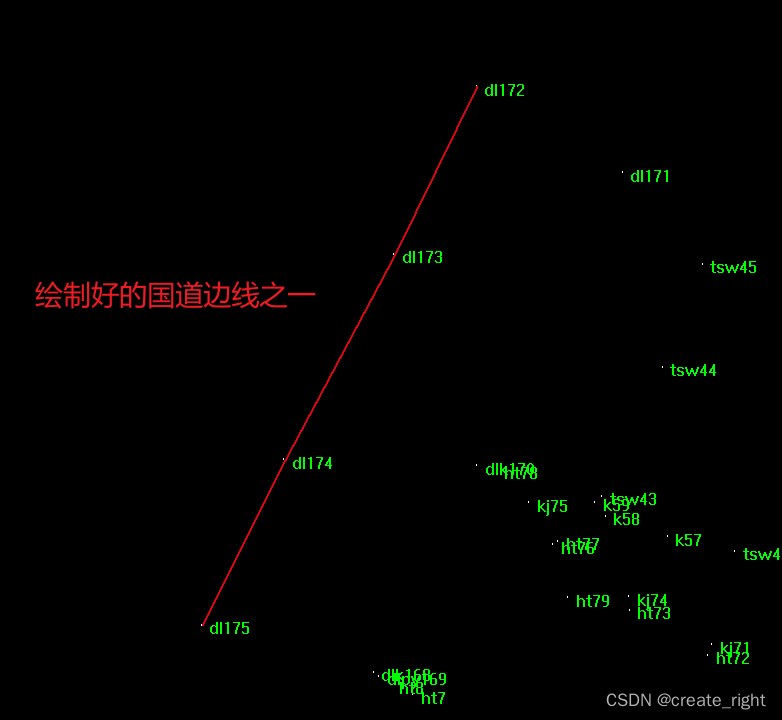

根据草图，开始绘制（西宝高速）道路。在工具栏中选择【交通】-【国道-建成边线】，随后将鼠标移至待绘制的点附近，将电脑输入法切换至英文状态下，点击【F】键，即可绘制线段的第一个点，具体如下：



 右键结束绘制。

在绘制的过程中，存在很多绘制技巧，绘制快捷键的使用，平移、旋转、复制等功能的使用。

其他地物依次按照地形草图显示的进行绘制即可。

（6）绘制结果展示，如下：

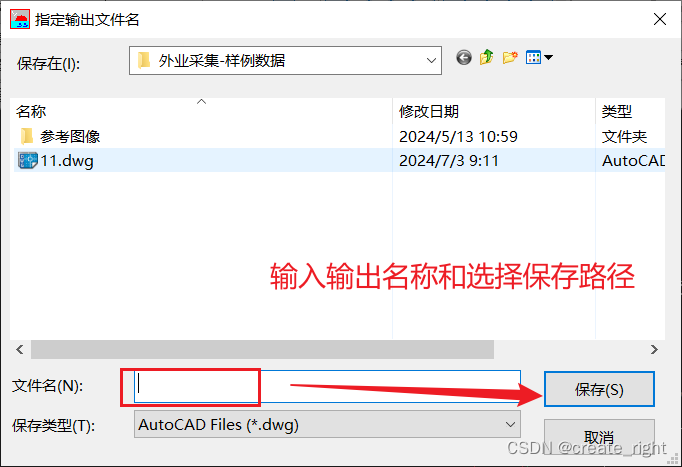

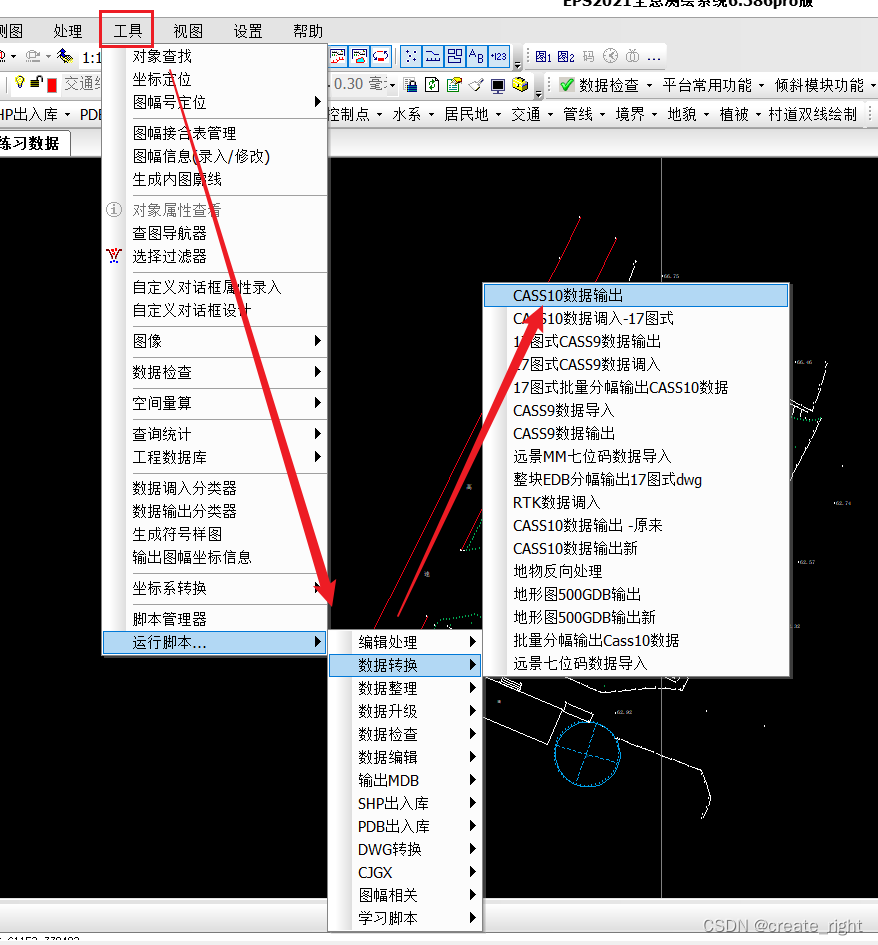

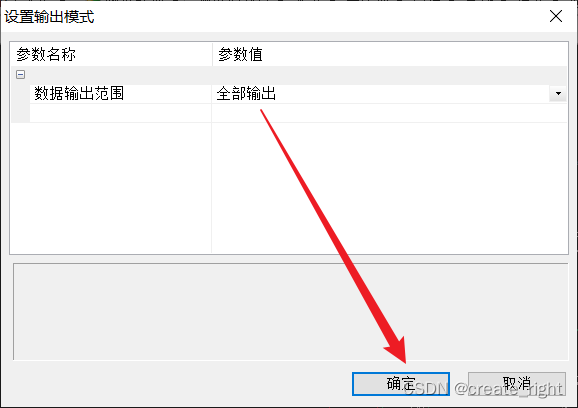

（7）绘制结果转化成DWG格式。绘制完成以后，点击【工具】-【运行脚本】-【数据转换】-【CASS10数据输出】，具体如下：

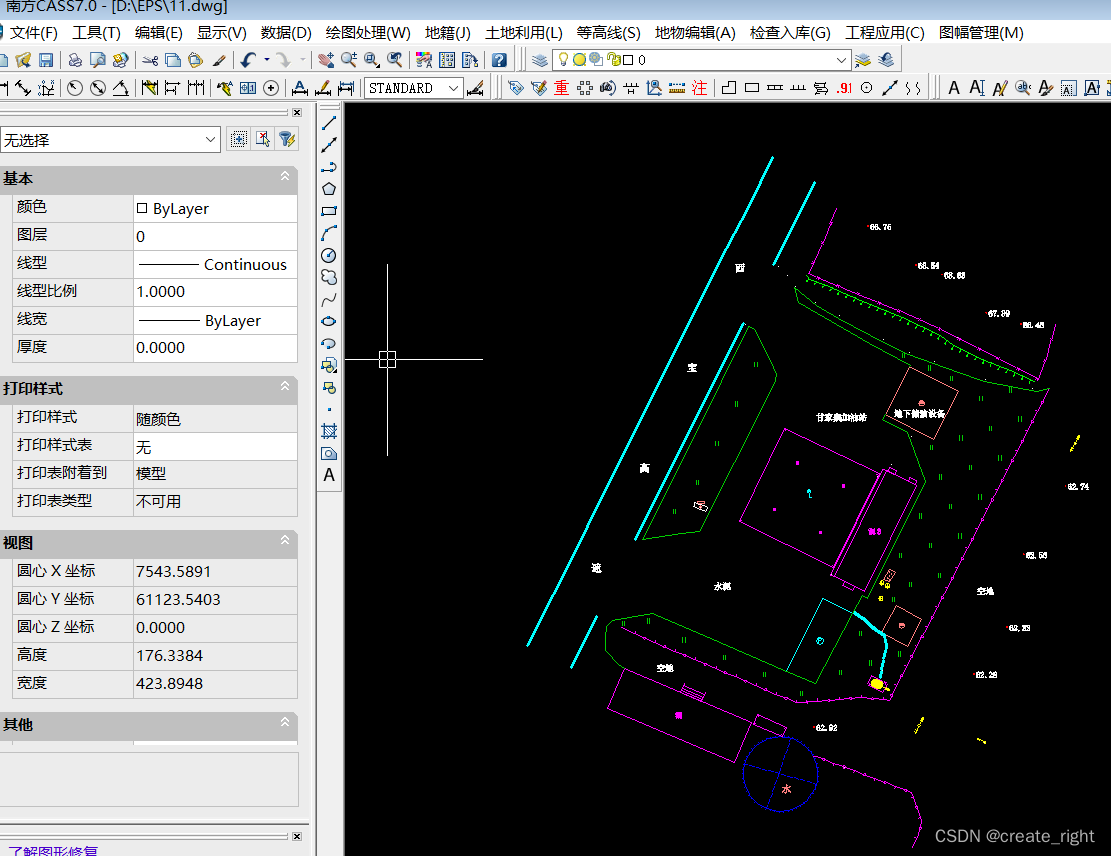

 随后弹出【保存成功】窗口，点击确定即可。至此，转换完成，结果如下：

以上就是EPS绘制地形图的过程。
