电机学--感应电机--三相感应电机的运行状态

三相感应电机概述

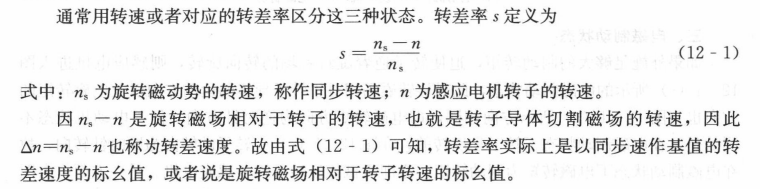

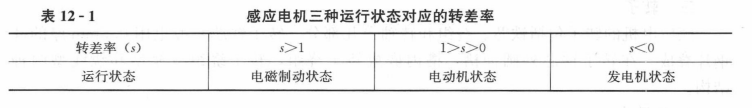

感应电机有三种状态，用转差率区分

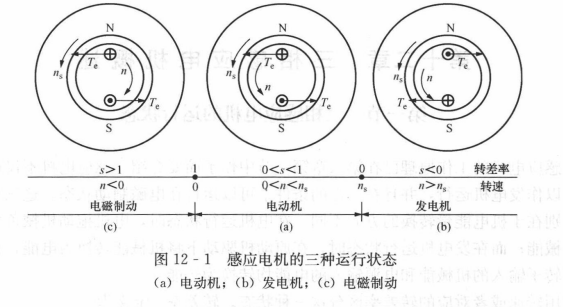

三相感应电机的运行状态

一、电动机运行状态

转差率

定子与转子旋转的方向一致，转子转速小于定子的转速

转子由定子产生的旋转磁场驱动

电能（定子）转变为机械能

二、发电机运行状态

转差率

定子定子与转子旋转的方向一致，转子转速大于定子的转速

转子驱动，切割定子磁场

机械能（转子）转变为电能

三、电磁制动状态

转差率

外施足够大的制动转矩，迫使转子逆着旋转磁场的转向旋转，转子与定子不同向

三相感应电机的结构

定子

定子固定不动，由铁芯、绕组、机座三部分组成

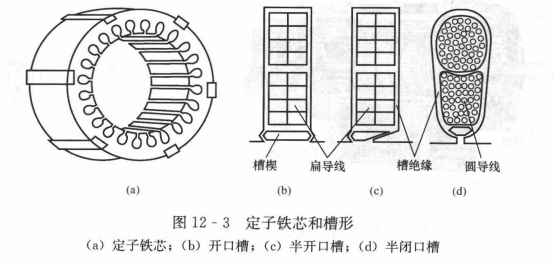

铁芯：装在机座内部，通常由0.5mm厚的硅钢片叠成，外形如圆柱体，在铁芯内圆均匀分布若干个槽，称为开口槽、半开口槽。

机座：电动机外壳，固定作用

气隙

为减少励磁电流，提高感应电机的功率因数，定、转子之间的气隙应尽量小，也要防止由于轴变形和振动，使定、转子产生摩擦

转子

铁芯、绕组、转轴。铁芯外圆冲槽，槽内嵌放转子绕组（笼型、绕线型）

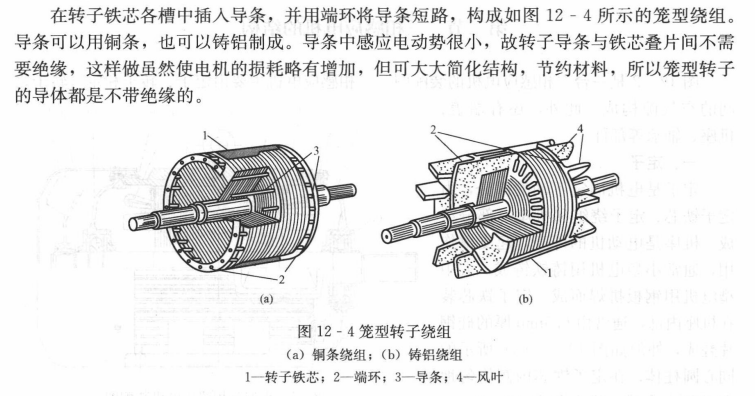

1.笼型转子

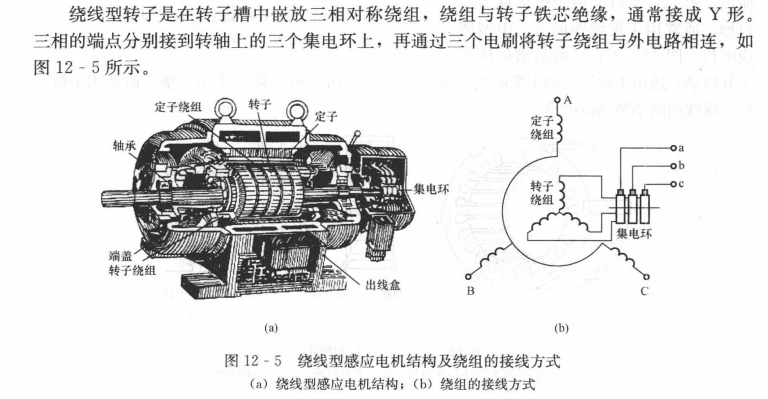

2.绕线型转子

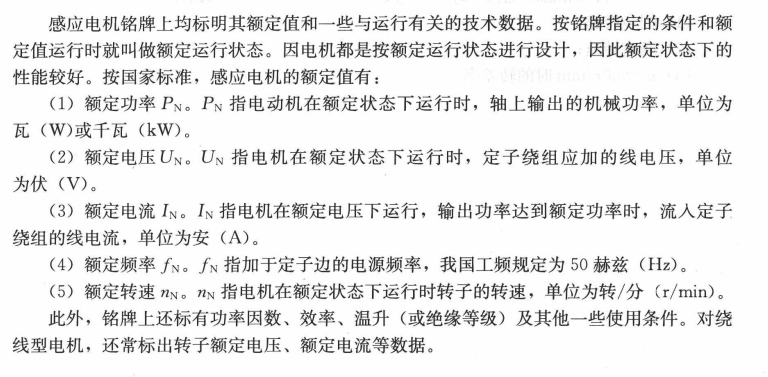

三相感应电机的额定值（输出量）
