SurfaceFlinger是Android中的系统服务，负责Layer合成与VSync信号监听分发。它接收所有Window的Surface作为输入，计算出每个Surface在最终合成图像中的位置，然后交由HWComposer生成最终的显示Buffer, 然后显示到特定的显示设备上。

一.VSync系统的初始化

1.SurfaceFlinger的初始化

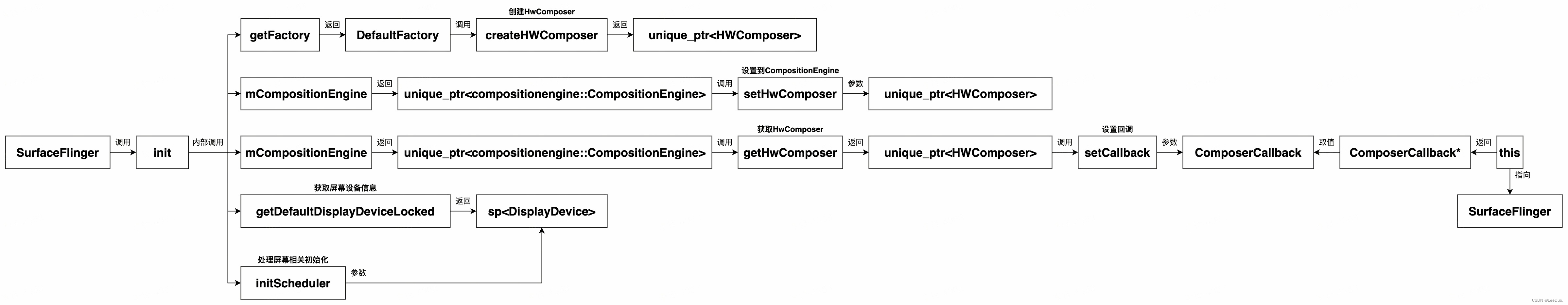

SurfaceFlinger在初始化时会调用init方法。在init方法中主要做了四件事：

1）创建HWComposer，HWComposer是一个HAL组件，为SurfaceFlinger提供服务。

2）将HWComposer保存到CompositionEngine中。

3）为HWComposer设置setCallback回调，使SurfaceFlinger可以接收HAL层回调。

4）获取屏幕设备信息。DisplayDevice是屏幕硬件的抽象，通过DisplayDevice可以获取和设置屏幕的参数。

5）处理内置屏幕相关的初始化。

2.VSync信号的初始化

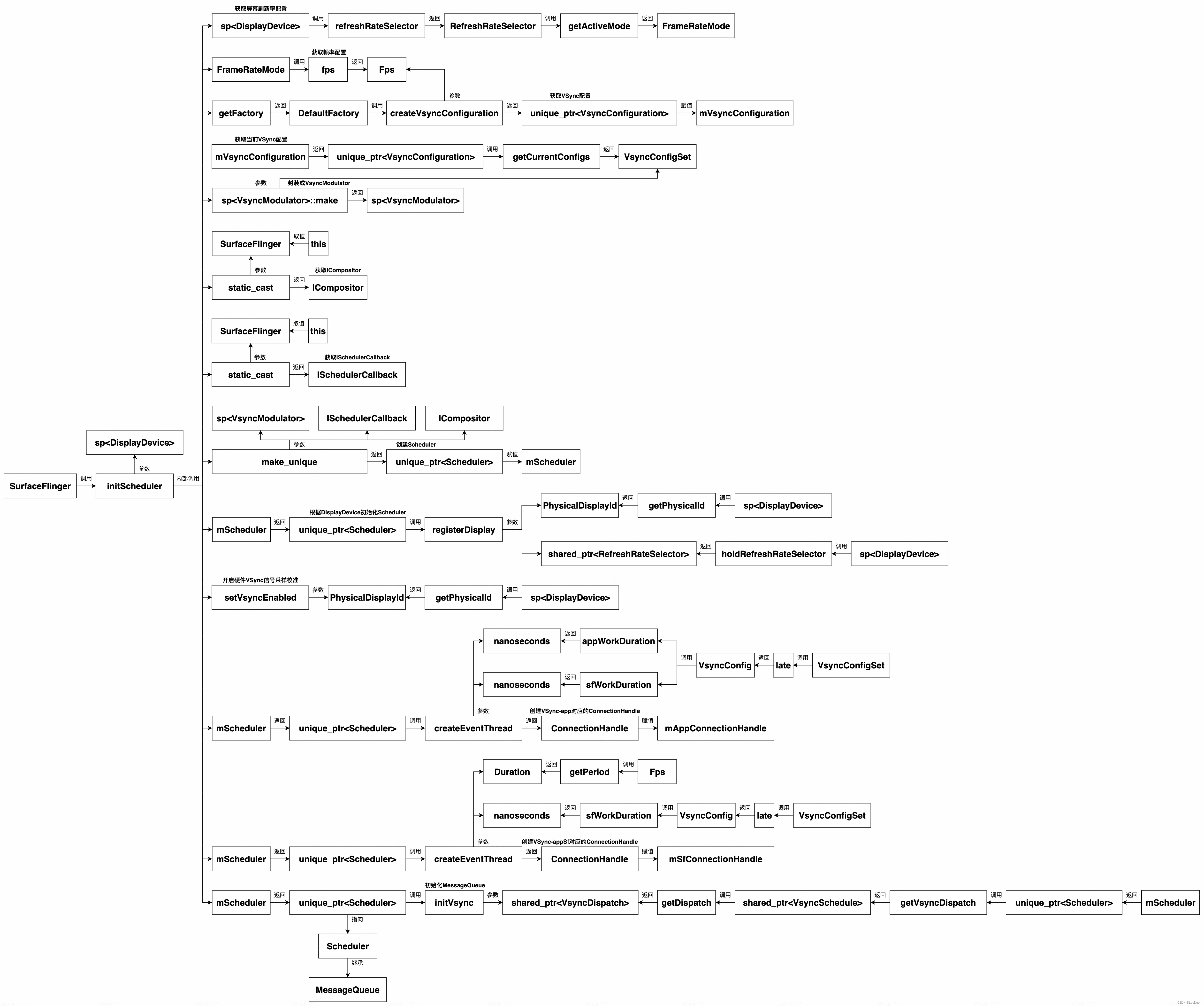

在SurfaceFlinger的initScheduler方法中会初始化VSync信号。主要做了九件事：

1）获取屏幕刷新率配置。

2）获取帧率配置。

3）获取VSync配置，包含VSync-app偏移量与VSync-appSf偏移量等。

4）创建Schdueler，Schdueler负责SurfaceFlinger中VSync信号的注册与分发。ISchedulerCallback用于SurfaceFlinger监听Schdueler的状态。ICompositor用于Schdueler调用SurfaceFlingerLayer合成相关的功能。

5）初始化Schdueler。

6）开启硬件VSync信号采样，校准软件VSync信号。

7）创建VSync-app信号的分发线程，用于接收App层VSync信号的注册与分发。

8）创建VSync-appSf信号的分发线程。

9）初始化MessageQueue，MessageQueue用于SurfaceFlinger注册监听VSync-appSf信号。

2.1 Scheduler的初始化

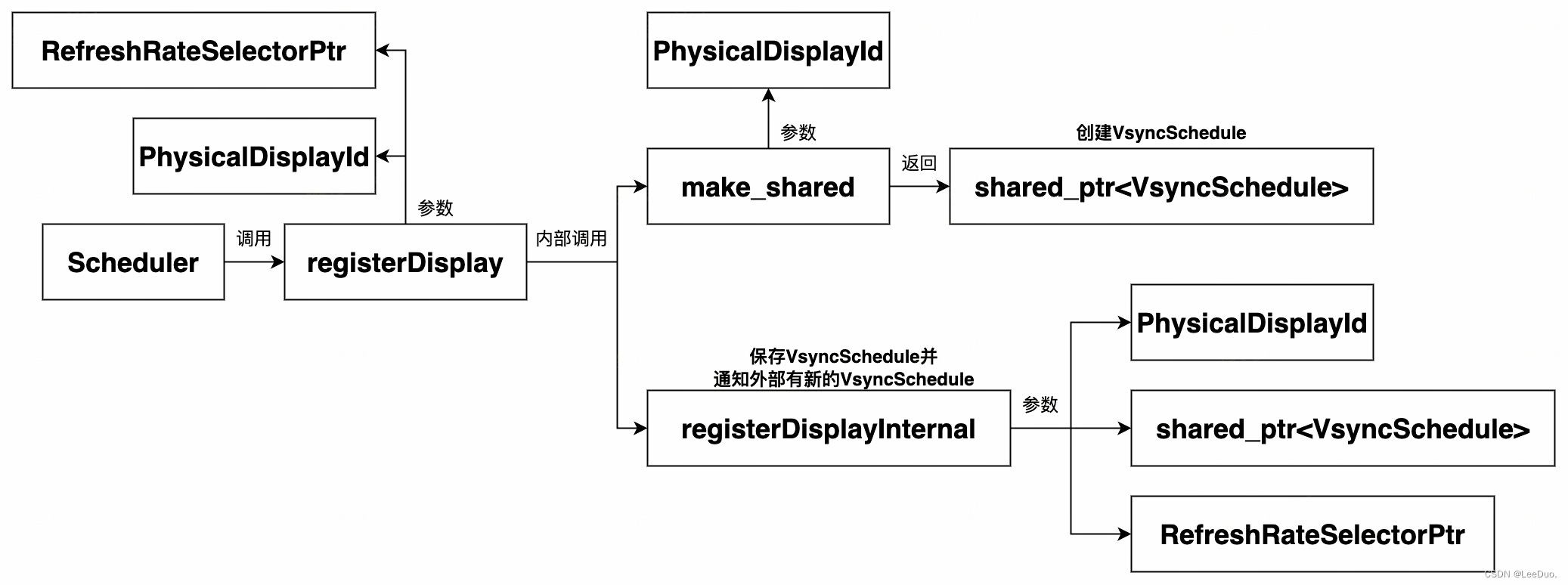

在Scheduler创建完成后，会调用Scheduler的registerDisplay方法对Scheduler进行初始化。在registerDisplay方法中主要做了两件事：

1）创建VsyncSchedule，VsyncSchedule是Scheduler功能实现的核心。

2）保存VsyncSchedule，并回调通知外部监听者有新的VsyncSchedule。

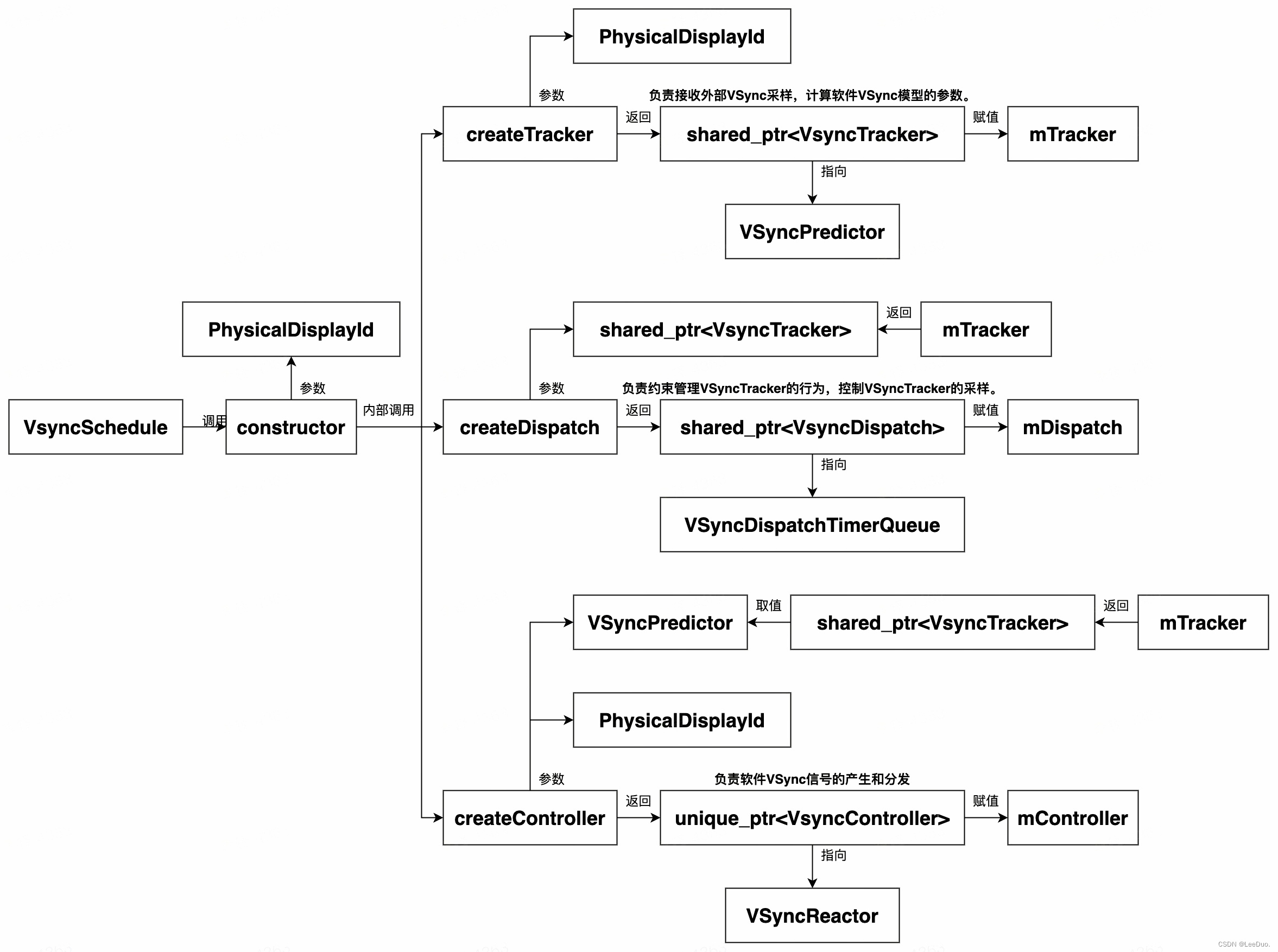

在VsyncSchedule的构造方法中，会创建三个重要组件。

VSyncTracker：实现类为VSyncPredictor，负责接收外部VSync采样，计算软件VSync模型的参数。
VsyncController：实现类为VSyncReactor，负责约束管理VSyncTracker的行为，控制VSyncTracker的采样。
VSyncDispatch：实现类为VSyncDispatchTimerQueue，负责软件VSync信号的产生和分发。

2.2 ConnectionHandle的创建

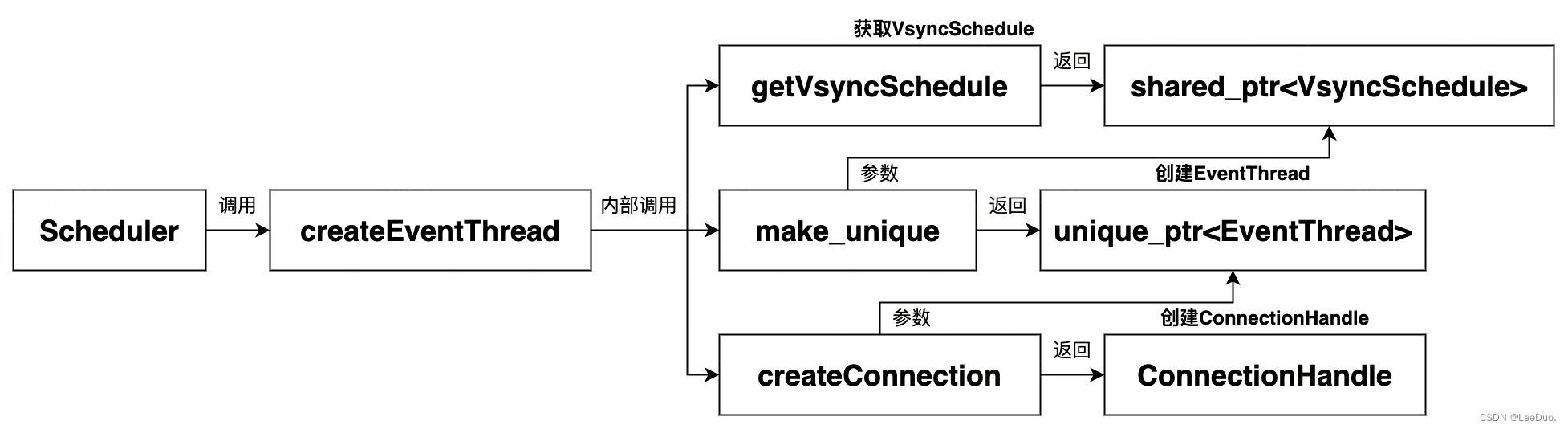

在Scheduler的createEventThread方法中，主要做了三件事：

1）获取VsyncSchedule。

2）根据VsyncSchedule创建EventThread。

3）根据EventThread创建ConnectionHandle。

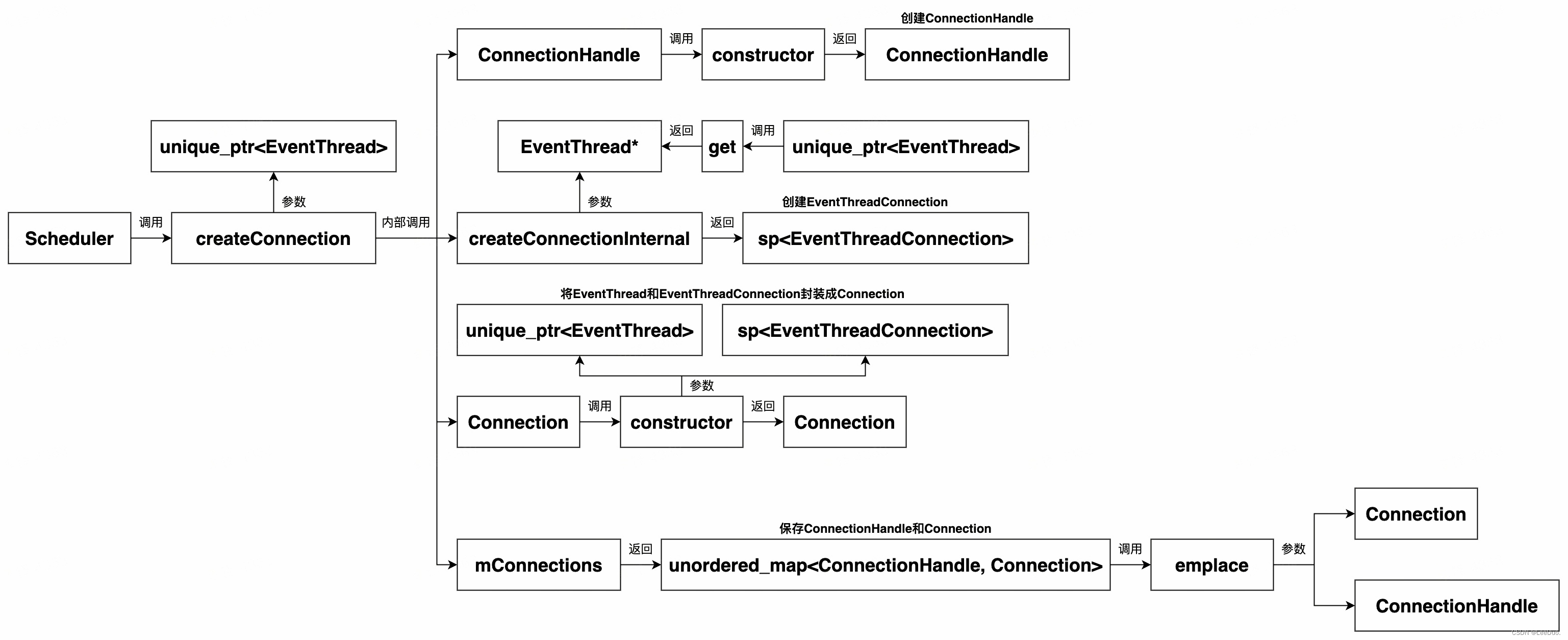

在Scheduler的createConnection方法中，主要做了三件事：

1）创建ConnectionHandle。

2）调用createConnectionInternal方法，创建EventThreadConnection。EventThreadConnection用于连接EventThread与App层负责注册VSync信号的组件，后续用于通知App层负责注册VSync信号的组件。

3）将EventThreadConnection和EventThread封装成Connection，并保存ConnectionHandle与Connection。

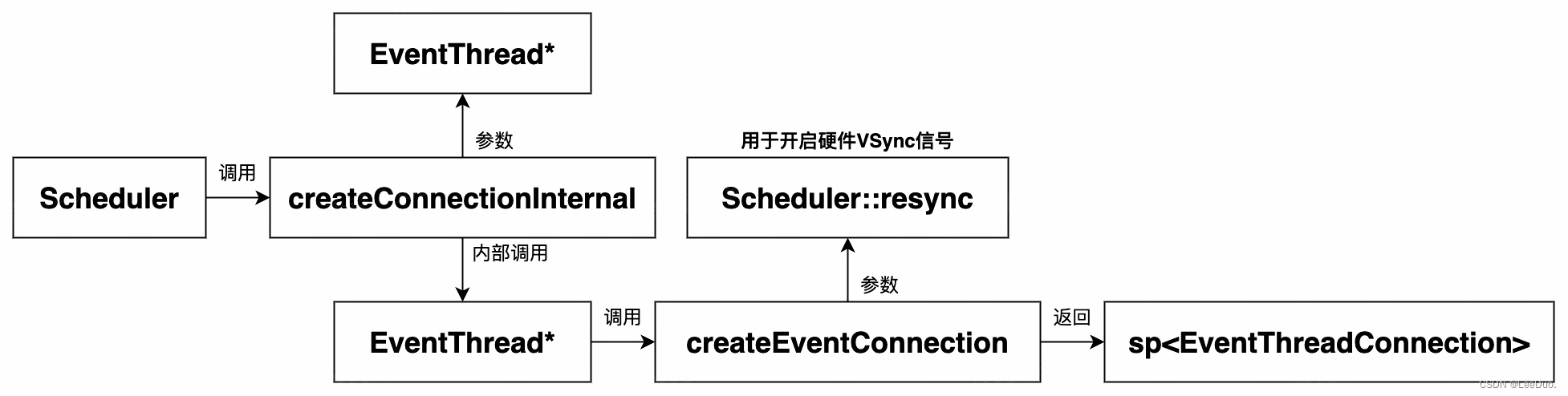

在Scheduler的createConnectionInternal方法中，会将EventThread作为参数，创建EventThreadConnection。

2.3 MessageQueue的初始化

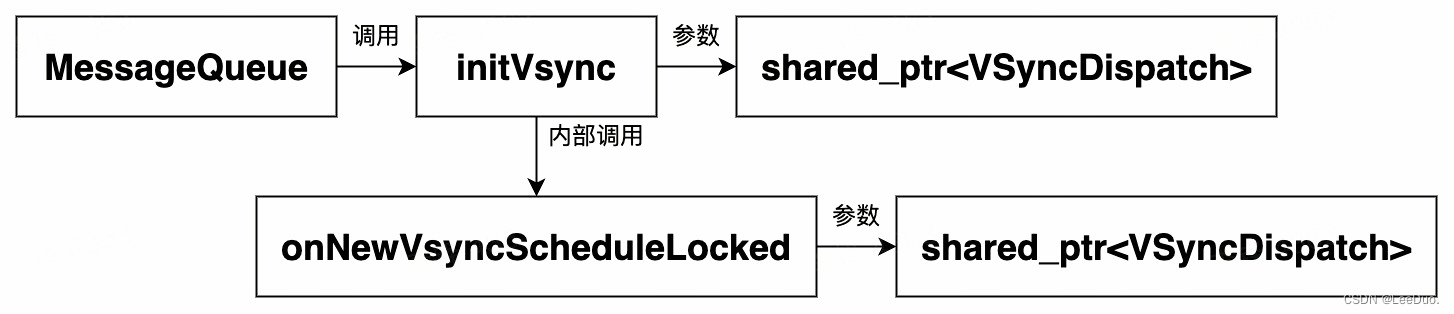

由于Scheduler继承了MessageQueue，因此在调用Scheduler的initVsync方法时，实际调用的是MessageQueue的initVsync方法。initVsync方法又调用了onNewVsyncScheduleLocked方法。

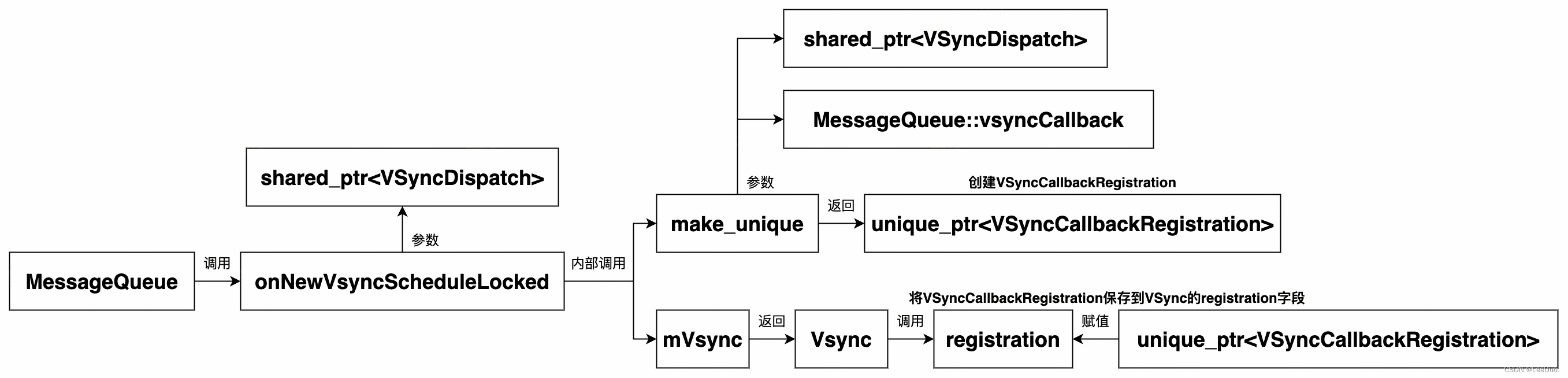

在MessageQueue的onNewVsyncScheduleLocked方法中，主要做了两件事：

1）创建VSyncCallbackRegistration。VSyncCallbackRegistration是Scheduler对外提供用于操作与监听VSync信号的组件。

2）将VSyncCallbackRegistration保存到结构体mVsync的registration字段中。

2.4 VSyncCallbackRegistration的创建

VSyncCallbackRegistration是VSyncDispatch的代理类，它提供了请求、更新、取消VSync信号的方法，同时会绑定外部监听VSync信号的方法回调。

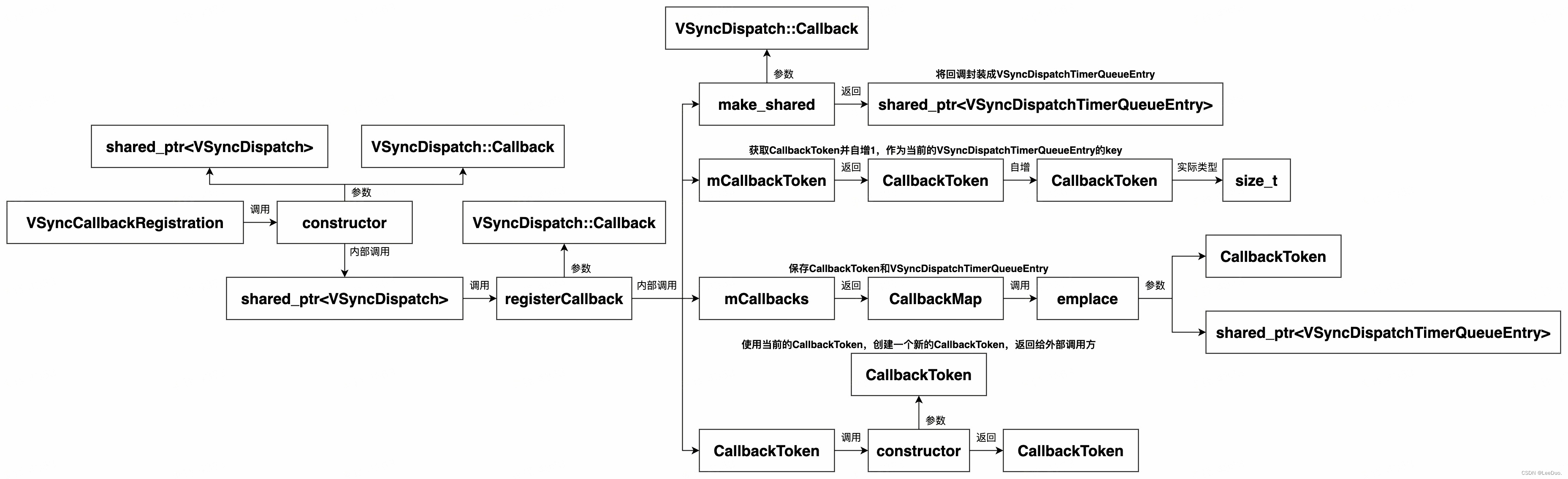

在VSyncCallbackRegistration的构造方法中，会调用VSyncDispatch的registerCallback方法，注册接收软件VSync信号回调。

2.5 EventThread初始化

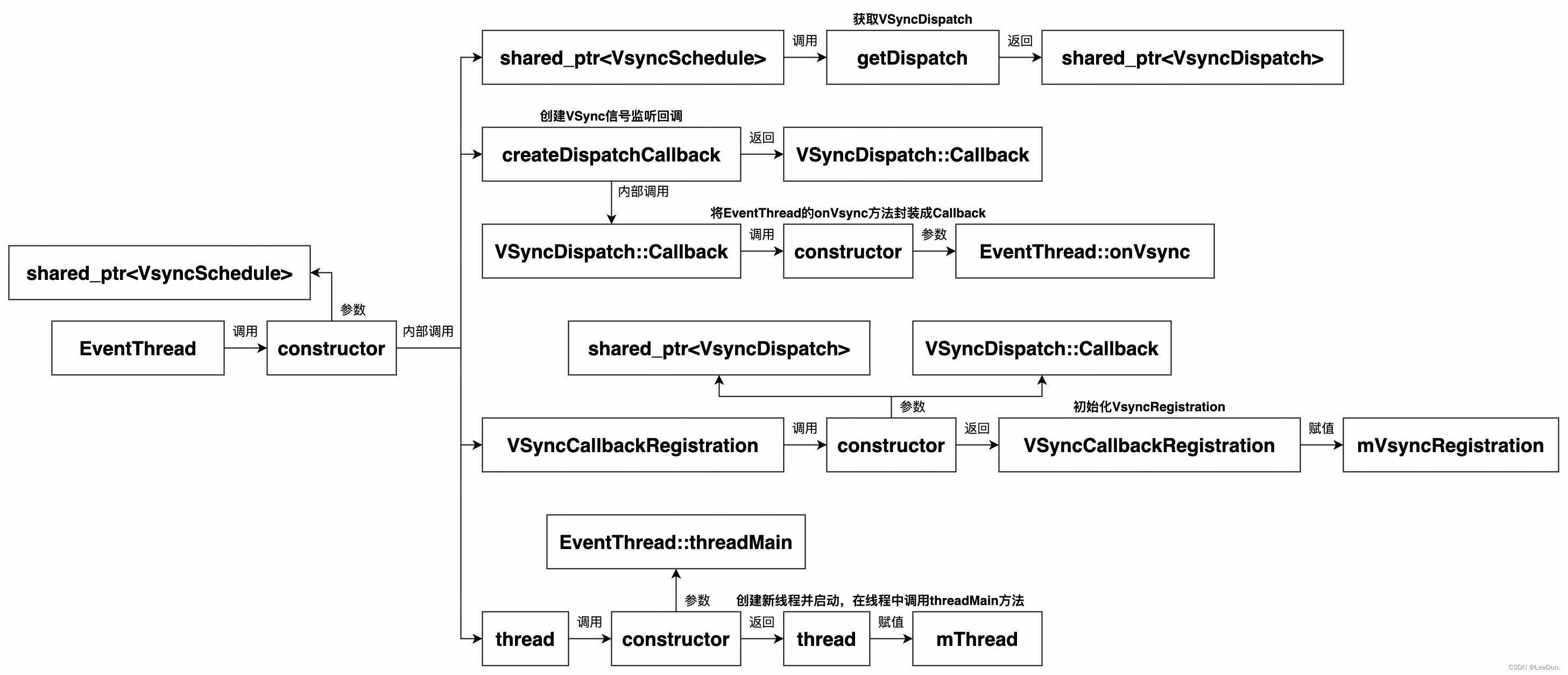

在EventThread的构造方法中，主要做了两件事：

1）初始化VSyncCallbackRegistration，注册VSync监听回调。

2）创建一个新线程，并在新线程中调用threadMain方法。

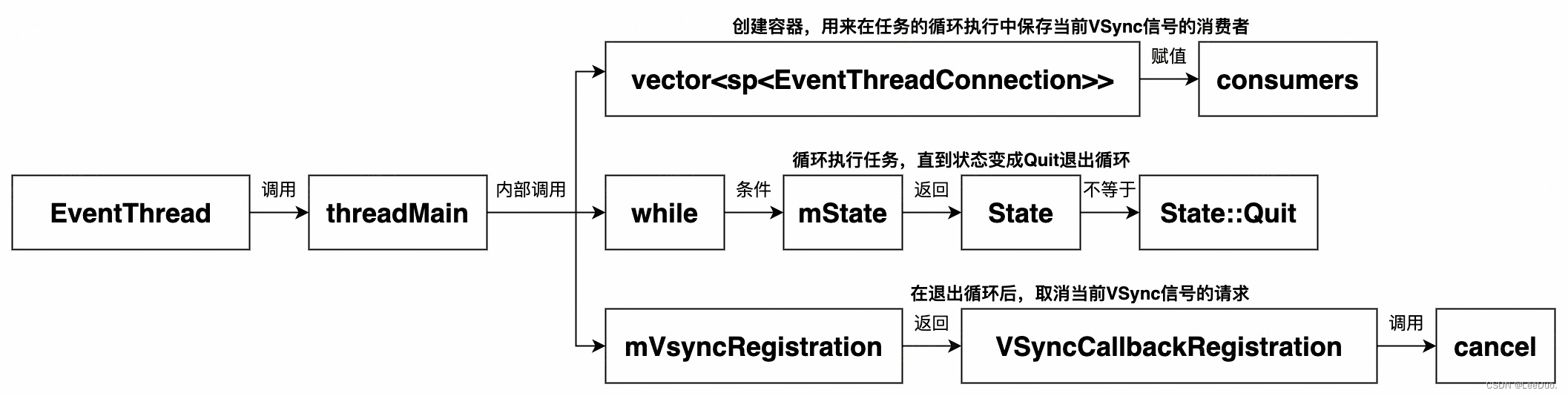

在线程启动后，会调用EventThread的threadMain方法。在threadMain方法中，主要做了两件事：

1）循环执行任务，直到不需要执行时，退出循环。

2）在退出循环后，取消当前VSync信号的请求。

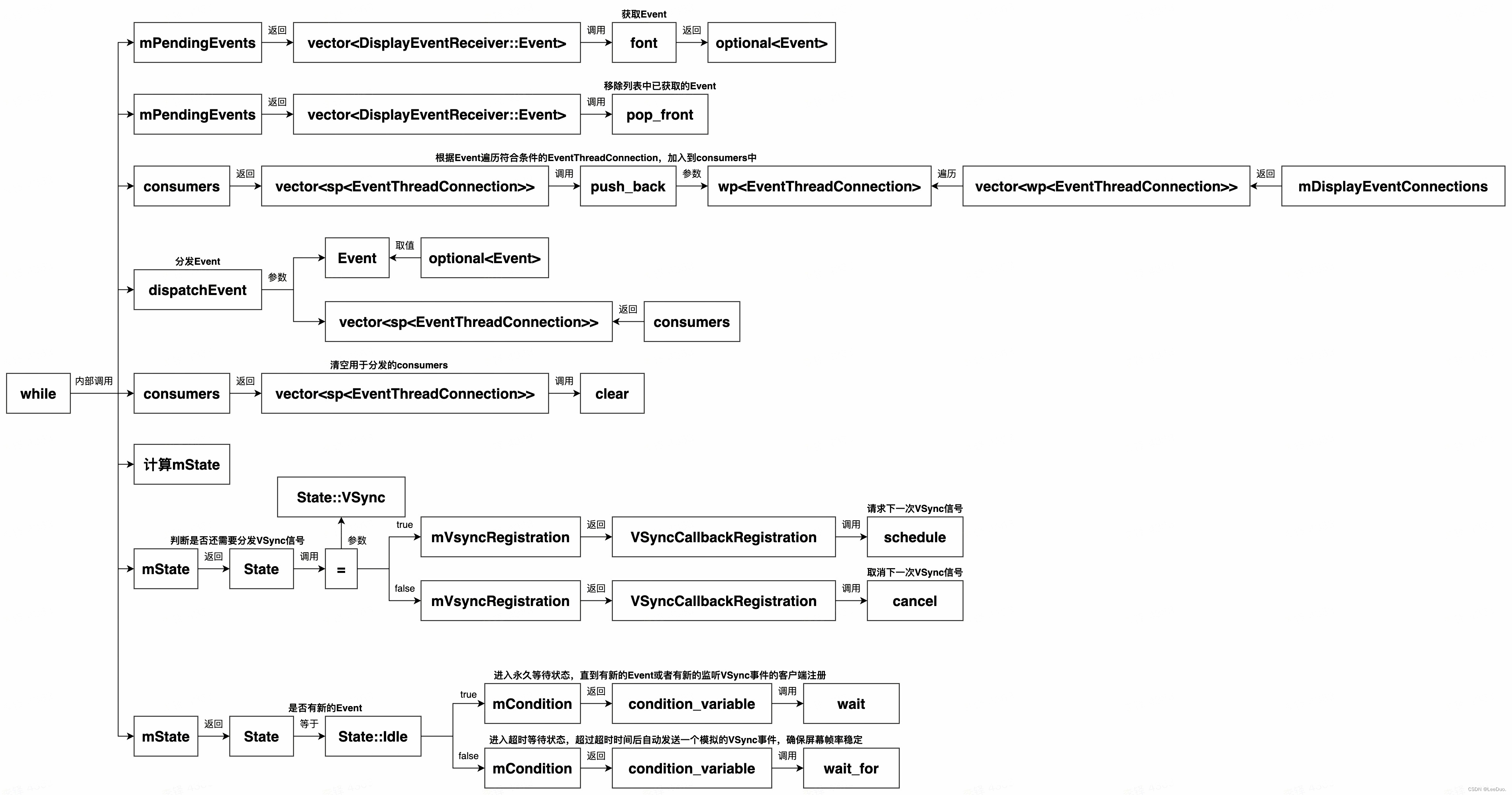

在EventThread的threadMain方法中，会循环分发VSync信号，主要做了五件事：

1）从VSync消息队列中获取消息。

2）收集监听VSync信号的EventThreadConnection，并加入到consumers中。

3）调用dispatchEvent方法，分发消息。

4）计算当前状态，根据状态请求或取消下一次VSync信号。

5）如果没有Vsync信号需要分发，线程进入等待状态。

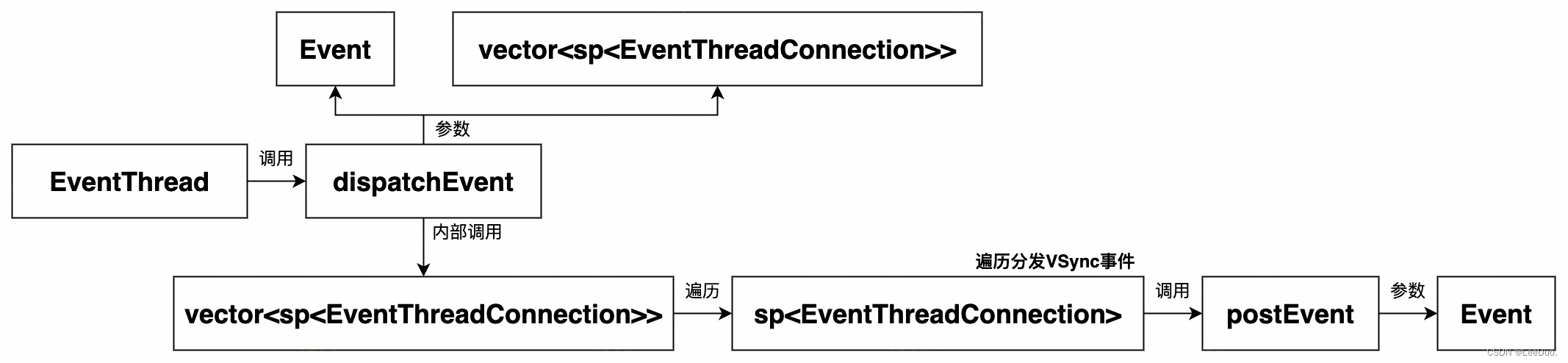

在EventThread的dispatchEvent方法中，会遍历DisplayEventConsumers，并调用EventThreadConnection的postEvent函数，分发消息。

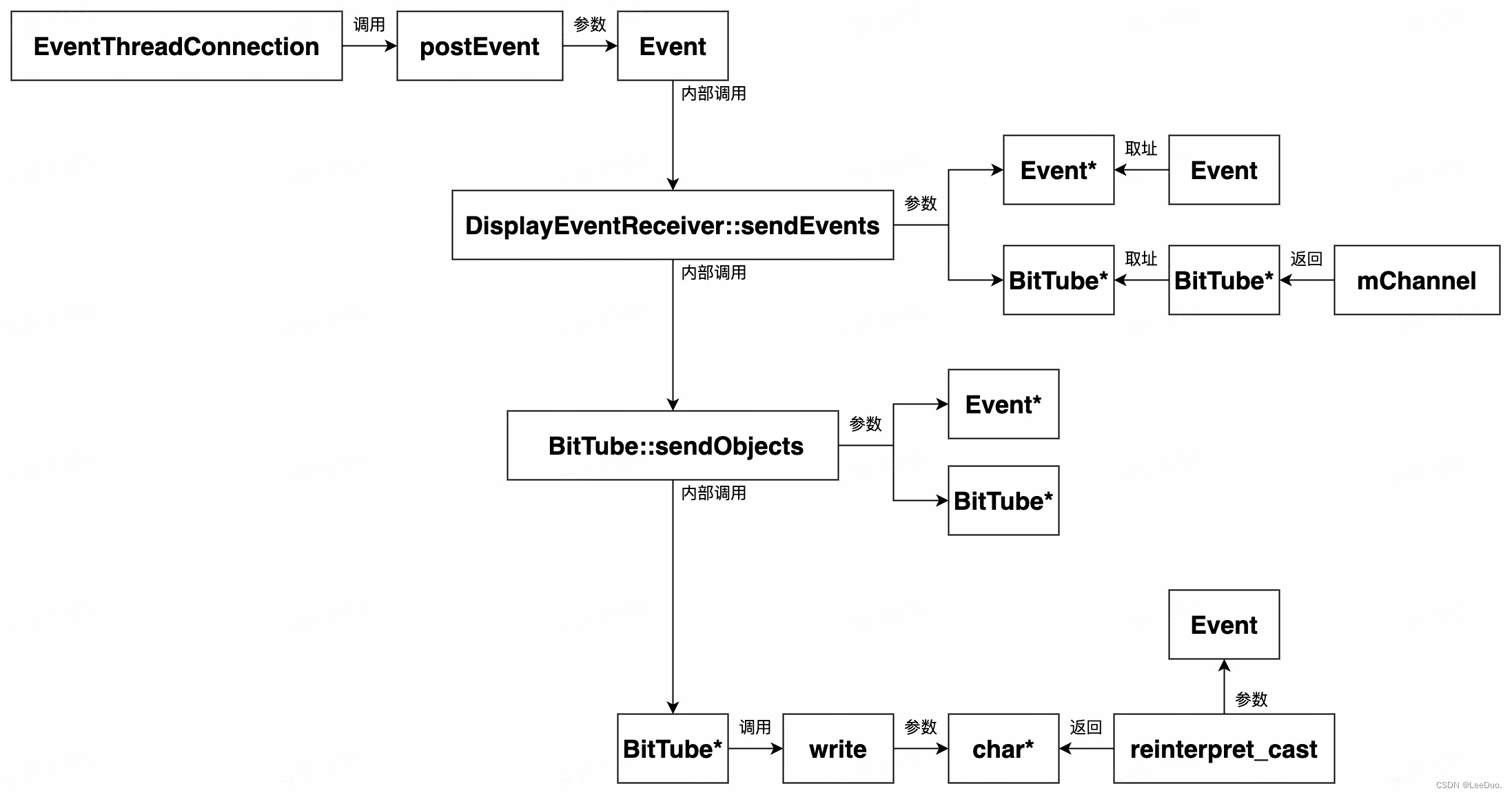

在EventThreadConnection的postEvent方法中，最终会通过BitTube，通过文件描述符向客户端发送数据。

二.VSync-sf的申请与分发

1.VSync-sf的申请

VSync-sf用于控制SurfaceFlinger合成和渲染一帧图像。

当SurfaceFlinger上帧时(BufferQueue中有新的GraphicBuffer)，SurfaceFlinger会触发MessageQueue的scheduleFrame方法。

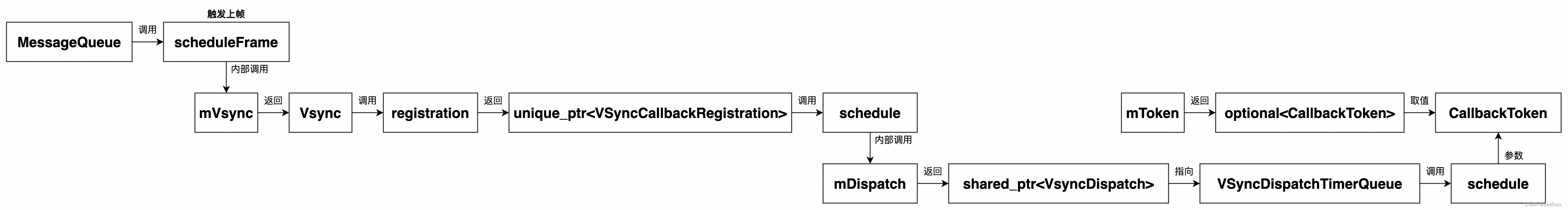

    在SurfaceFlinger的scheduleFrame方法内部，最终会调用VsyncDispatch的schedule方法。VsyncDispatch的实现类为VSyncDispatchTimerQueue，因此实际调用的是VSyncDispatchTimerQueue的schedule方法。

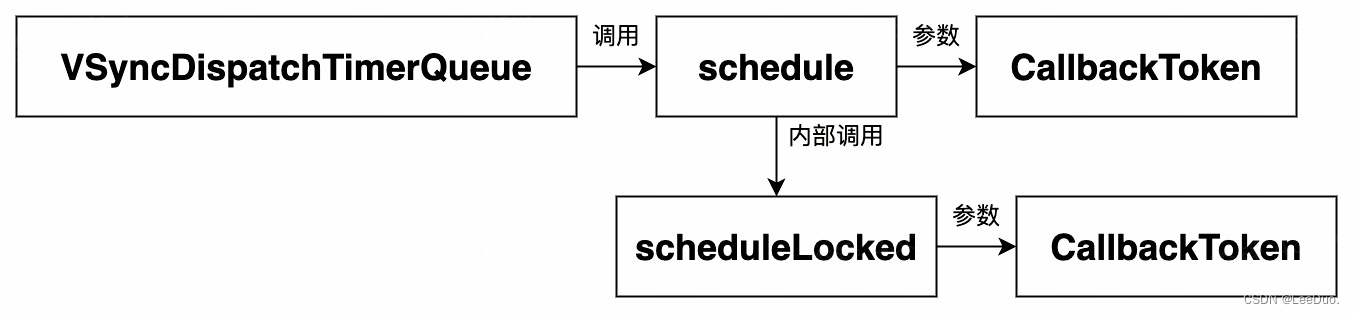

    在VSyncDispatchTimerQueue的schedule方法中，会调用scheduleLocked方法。

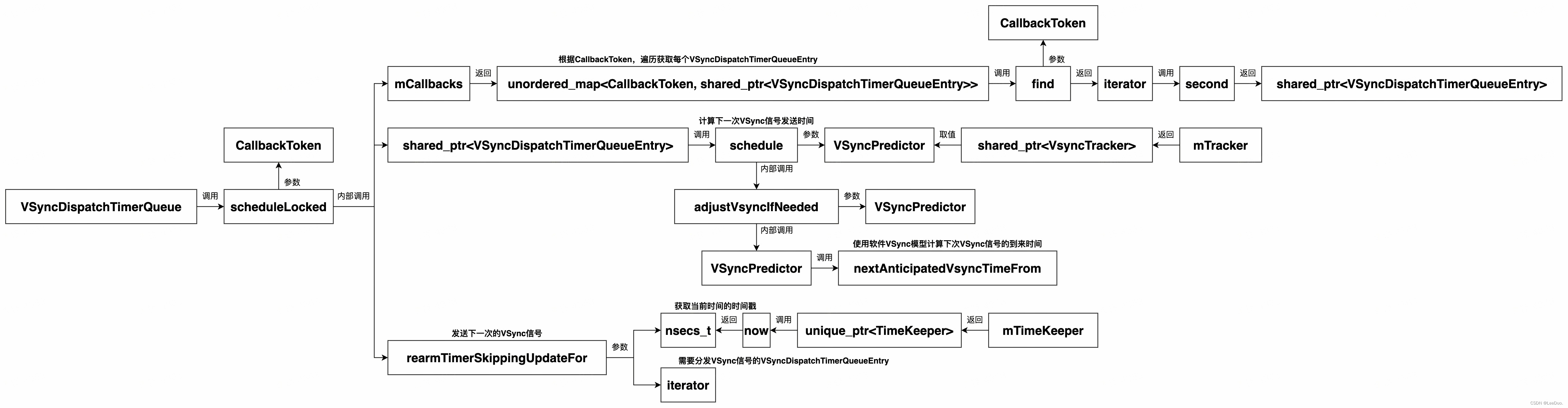

    在VSyncDispatchTimerQueue的scheduleLocked方法中，主要做了三件事：

1）根据CallbackToken找到所有满足要求的VSyncDispatchTimerQueueEntry。VSyncDispatchTimerQueueEntry是VSyncDispatchTimerQueue中对外部VSync信号请求的封装。

2）遍历调用VSyncDispatchTimerQueue的schedule方法，计算下一次VSync信号的发送时间。

3）对发射时间进行定时，等待下一次VSync信号的发送。

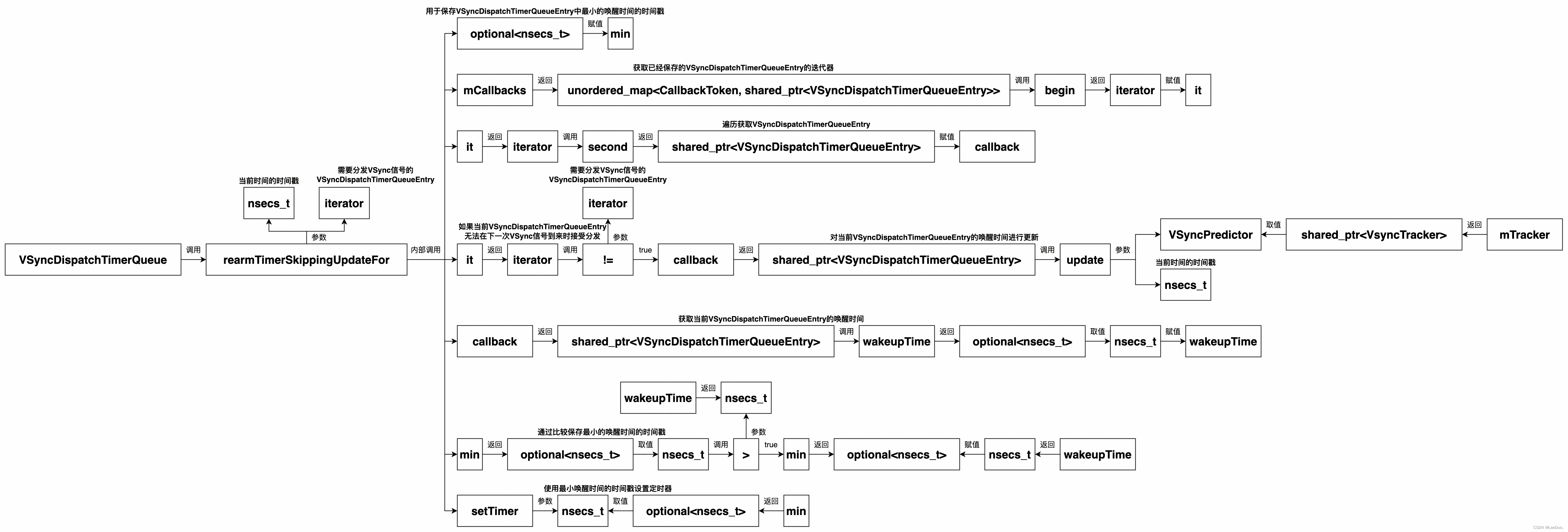

在VSyncDispatchTimerQueue的rearmTimerSkippingUpdateFor方法中，主要做了四件事：

1）遍历获取VSyncDispatchTimerQueue中所有的VSyncDispatchTimerQueueEntry。

2）如果VSyncDispatchTimerQueueEntry无法接受下次VSync信号的分发，如请求方在注册回调后未申请下次的VSync信号的回调，则对VSyncDispatchTimerQueueEntry的唤醒时间进行更新。

3）比较所有VSyncDispatchTimerQueueEntry的唤醒时间，并获取其中的最小值。

4）使用最小唤醒时间的时间戳进行定时。

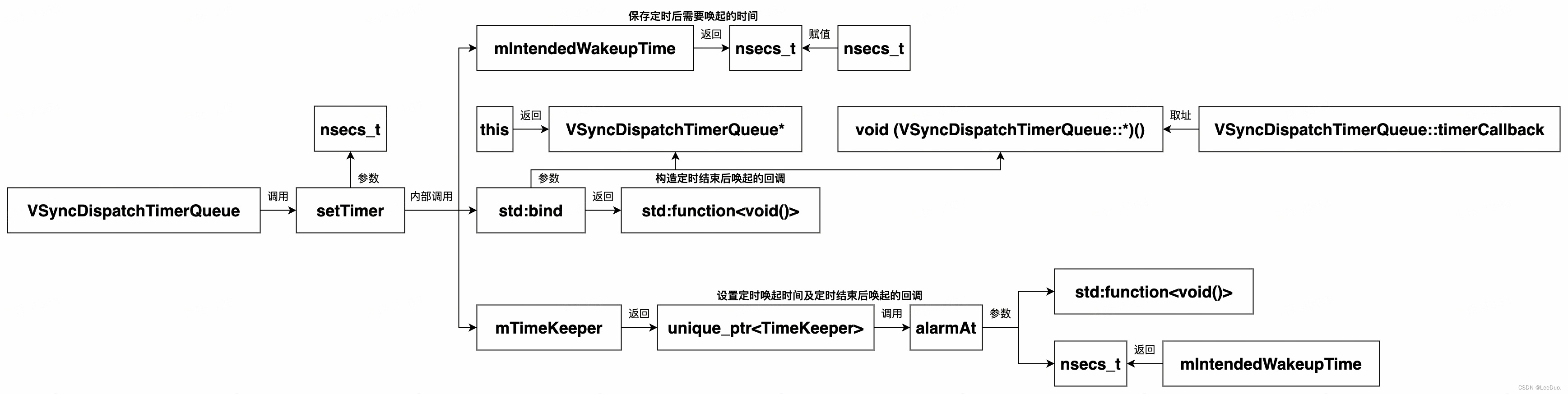

在VSyncDispatchTimerQueue的setTimer方法中，会调用TimeKeeper的alarmAt方法设置唤醒时间点，在唤醒时间到达后，TimerKeeper会回调VSyncDispatchTimerQueue的timerCallback方法。

2.VSync-sf的分发

当定时时间到达时，TimerKeeper会回调VSyncDispatchTimerQueue的timerCallback方法。

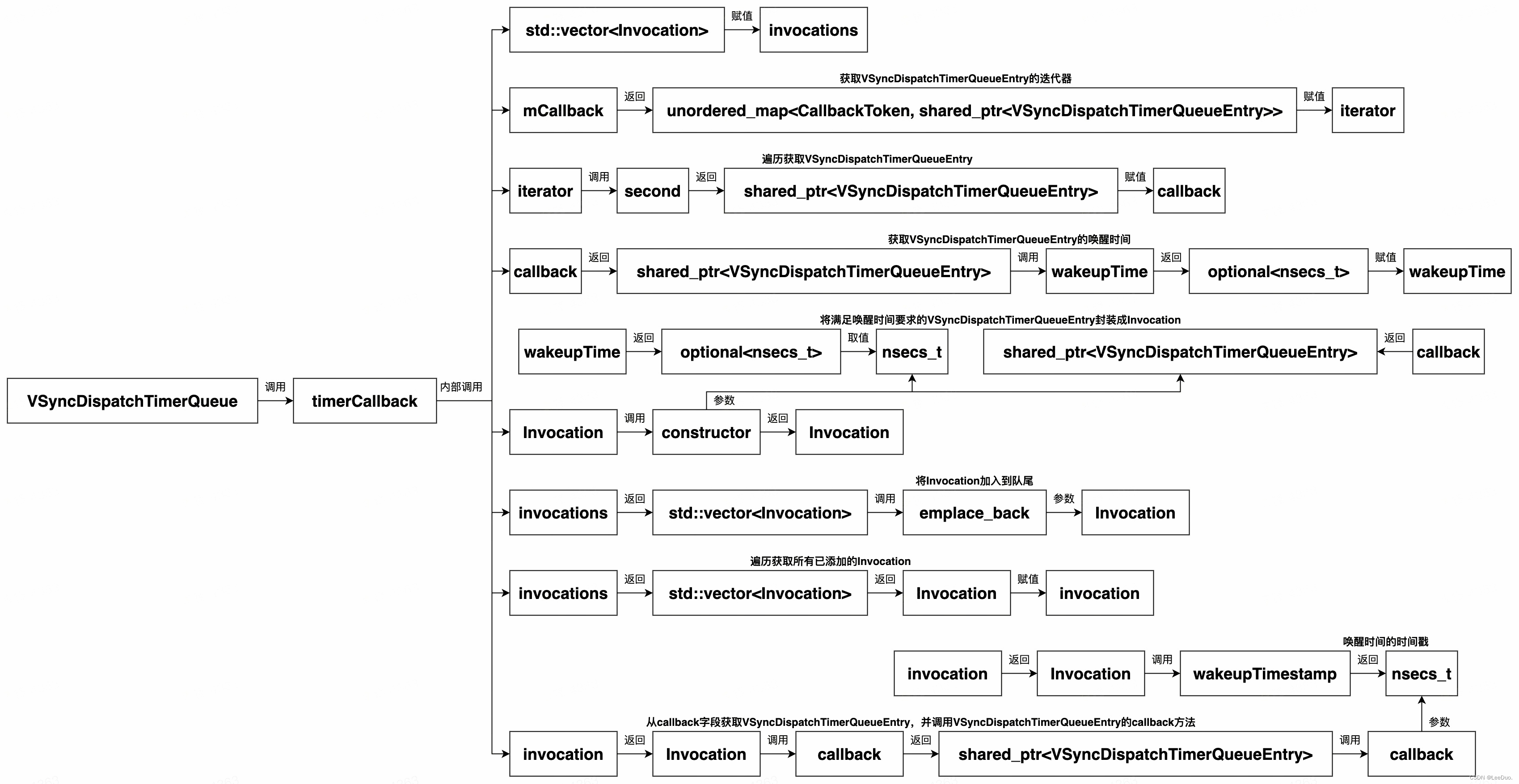

在VSyncDispatchTimerQueue的timerCallback方法方法中，主要做了两件事：

1）遍历CallbackMap找到达到唤醒时间的VSyncDispatchTimerQueueEntry，并封装成Invocation，加入Invocation列表。

2）遍历Invocation列表，通过Invocation获取VSyncDispatchTimerQueueEntry，并调用VSyncDispatchTimerQueueEntry的callback方法分发VSync信号。

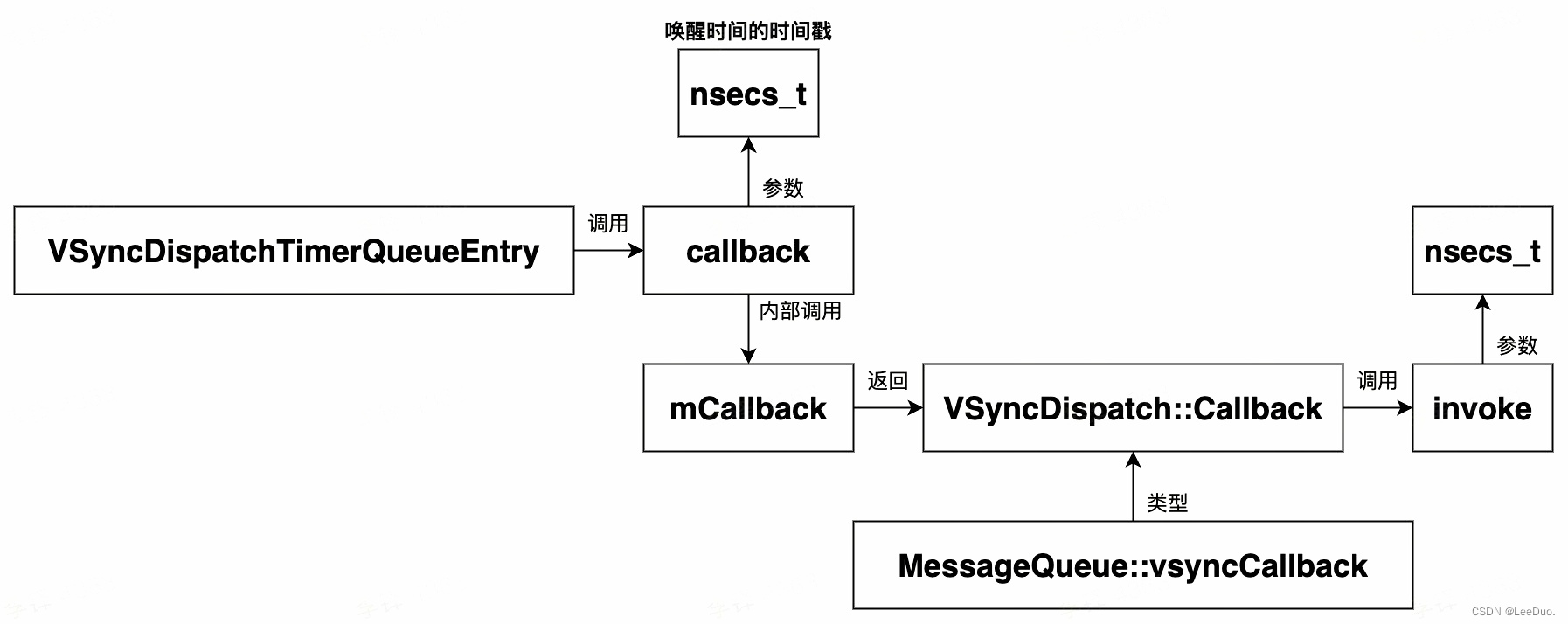

在VSyncDispatchTimerQueueEntry的callback方法中，会调用类型为VSyncDispatch::Callback的回调。在MessageQueue在创建VSyncCallbackRegistration时，绑定了MessageQueue::vsyncCallback方法，所以这里的VSyncDispatch::Callback对应的是MessageQueue的vsyncCallback方法。

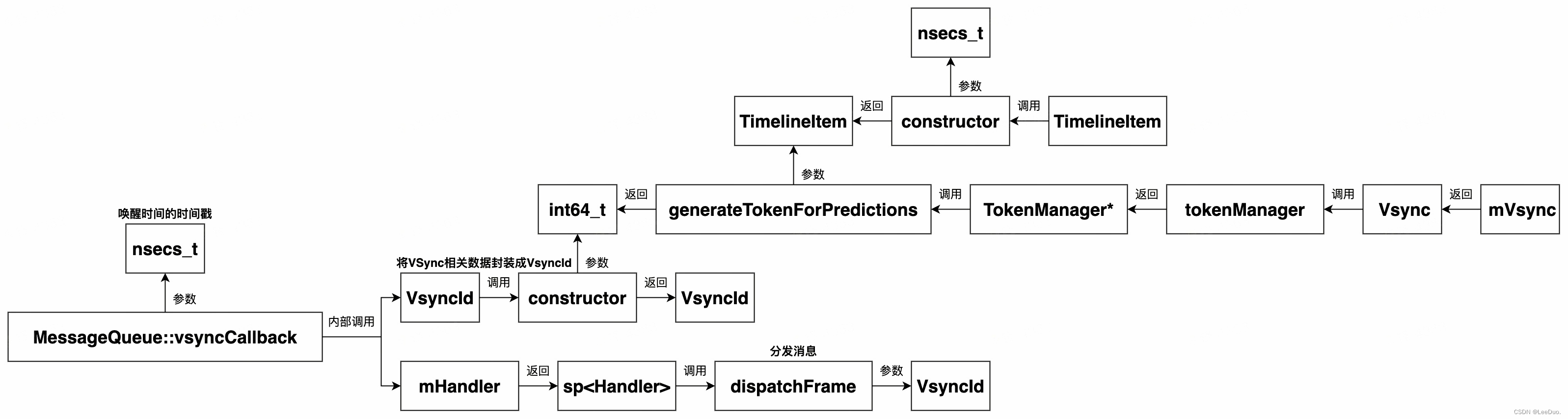

在MessageQueue的vsyncCallback方法中，主要做了两件事：

1）将唤醒时间的时间戳封装成VsyncId。

2）调用Handler分发消息。

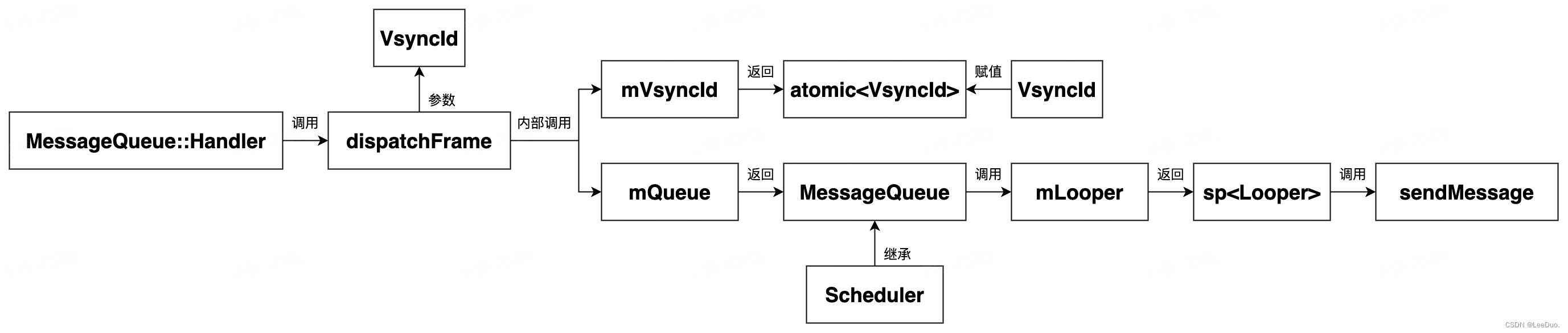

在Handler的dispatchFrame方法中，主要做了两件事：

1）保存VSyncId。

2）调用MessageQueue的Looper，发送消息。

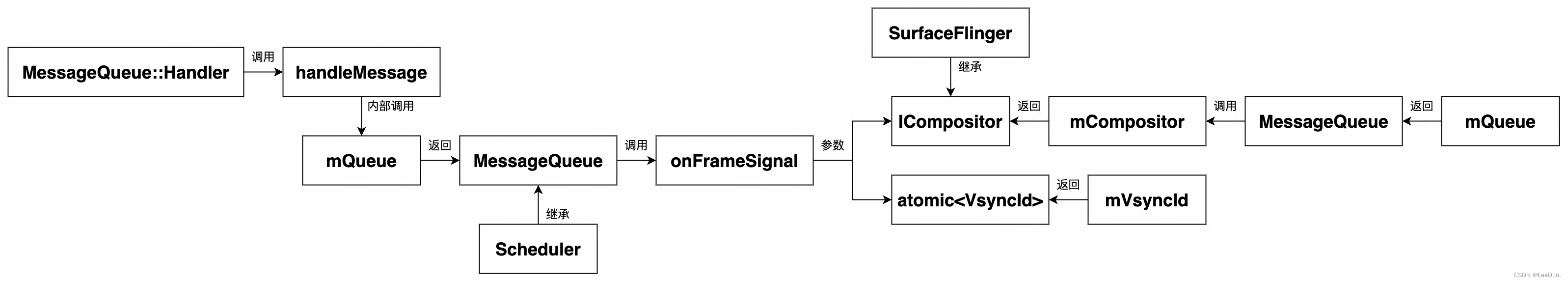

在Handler的sendMessage方法中，最终会回调Handler的handleMessage方法。由于Scheduler继承了MessageQueue，因此在Handler的handleMessage方法的内部，会调用Scheduler的onFrameSignal方法。

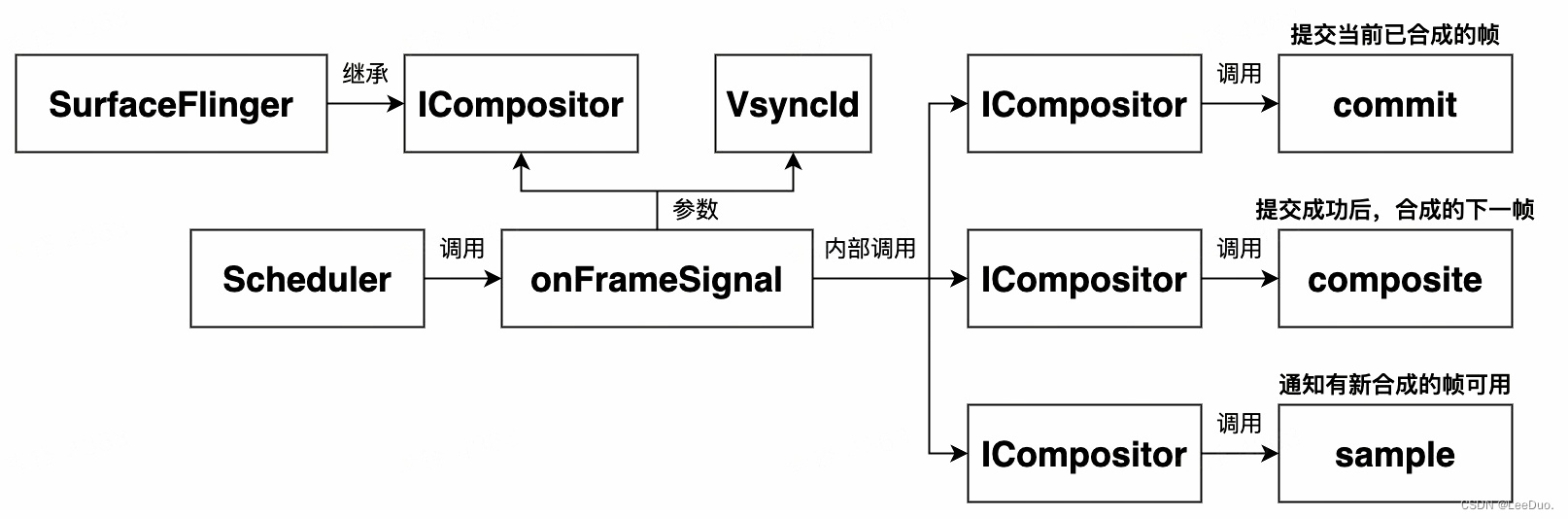

在Schdueler的onFrameSignal方法中，主要做了两件事：

1）提交已合成的帧显示在屏幕上。

2）如果提交成功，合成下一帧，并通知有新合成的帧可用。

三.VSync-app的申请与分发

1.VSync-app的申请

VSync-app用于控制App的UI渲染。

当Choreographer通过FrameDisplayEventReceiver调用scheduleVsync方法时，会触发VSync-app信号的申请。

在FrameDisplayEventReceiver的scheduleVsync方法中，会调用nativeScheduleVsync方法。

FrameDisplayEventReceiver的nativeScheduleVsync方法对应的native实现为android_view_DisplayEventReceiver的nativeScheduleVsync函数。

在nativeScheduleVsync函数中，主要做了两件事：

1）获取native层的DisplayEventDispatcher。

2）调用DisplayEventDispatcher的scheduleVsync方法，请求VSync信号。

    在DisplayEventDispatcher的scheduleVsync方法中，会调用DisplayEventReceiver的requestNextVsync方法。

    在DisplayEventReceiver的requestNextVsync方法中，会调用IDisplayEventConnection的requestNextVsync方法。

    IDisplayEventConnection是一个Binder类，对应bn端的实现类为BnDisplayEventConnection。而EventThreadConnection继承自BnDisplayEventConnection，因此实际调用的是EventThreadConnection的requestNextVsync方法。

    在EventThreadConnection的requestNextVsync方法中，会调用EventThread的requestNextVsync方法。

    在EventThread的requestNextVsync方法中，主要做了三件事：

1）开启硬件VSync信号对软件VSync信号进行校准。

1）标记EventThreadConnection的vsyncRequest，为后续信号分发做准备。

2）唤起EventThread对应的线程继续执行VSync信号的分发。

在EventThread的threadMain中，会通过VSyncCallbackRegistration请求或取消VSync信号。

如果是请求VSync信号，会调用VSyncCallbackRegistration的schedule方法。在VSyncCallbackRegistration的schedule方法，会调用VSyncDispatch的schedule方法。

之后的流程与VSync-sf信号的申请流程相同。在VSyncDispatchTimerQueue的schedule方法中，会调用scheduleLocked方法。

在VSyncDispatchTimerQueue的scheduleLocked方法中，主要做了三件事：

1）根据CallbackToken找到所有满足要求的VSyncDispatchTimerQueueEntry。VSyncDispatchTimerQueueEntry是VSyncDispatchTimerQueue中对外部VSync信号请求的封装。

2）遍历调用VSyncDispatchTimerQueue的schedule方法，计算下一次VSync信号的发送时间。

3）对发射时间进行定时，等待下一次VSync信号的发送。

2.VSync-app的分发

当定时时间到达时，TimerKeeper会回调VSyncDispatchTimerQueue的timerCallback方法。

在VSyncDispatchTimerQueue的timerCallback方法方法中，主要做了两件事：

1）遍历CallbackMap找到达到唤醒时间的VSyncDispatchTimerQueueEntry，并封装成Invocation，加入Invocation列表。

2）遍历Invocation列表，通过Invocation获取VSyncDispatchTimerQueueEntry，并调用VSyncDispatchTimerQueueEntry的callback方法分发VSync信号。

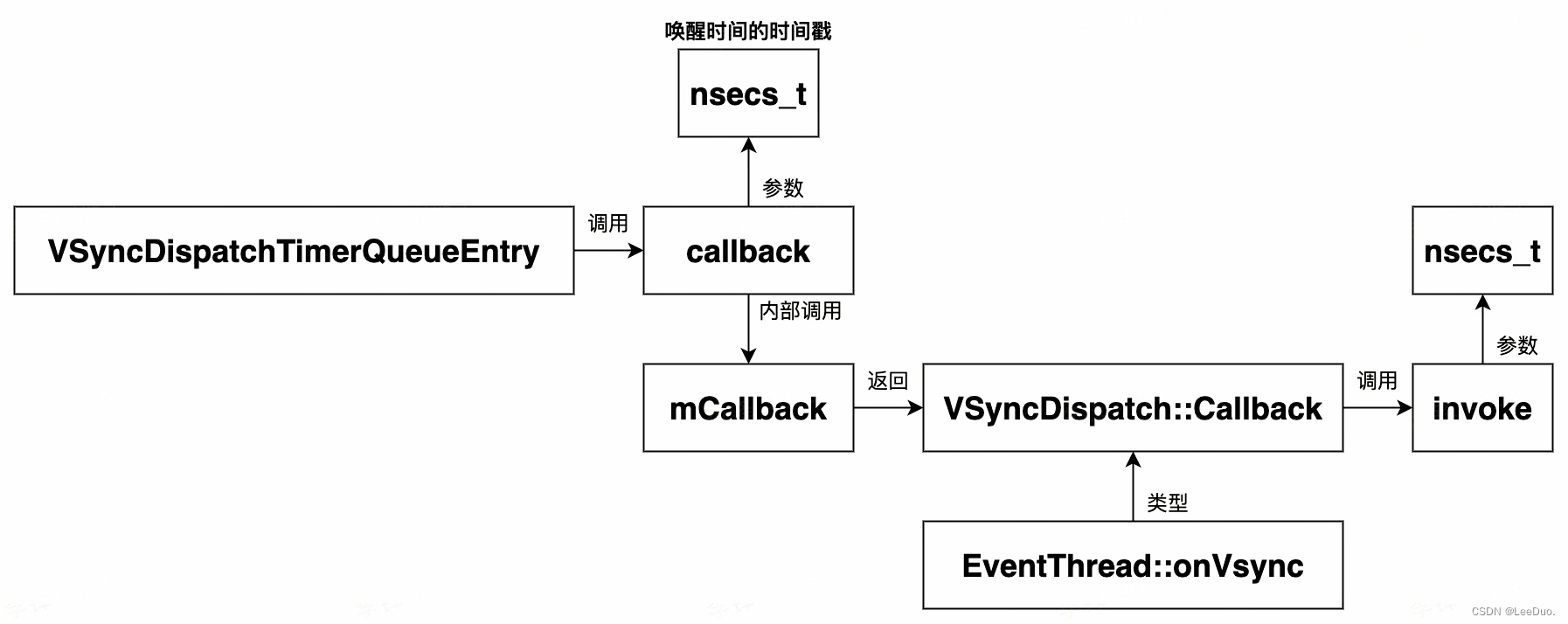

在VSyncDispatchTimerQueueEntry的callback方法中，会调用类型为VSyncDispatch::Callback的回调。在EventThread在创建VSyncCallbackRegistration时，绑定了EventThread::onVsync方法，所以这里的VSyncDispatch::Callback对应的是EventThread的onVsync方法。

在EventThread的onVsync方法中，主要做了三件事：

1）调用makeVSync函数，创建Event。

2）将Event加入到vector<DisplayEventReceiver::Event>中。

3）唤醒等待线程，执行threadMain方法。

四.HW-VSync的开启与SW-VSync信号的校准

1.HW-VSync信号的开启时机

1）SurfaceFlinger初始化。

2）连续两次请求VSync-app信号的时间间隔超过750ms。

3）SurfaceFlinger合成后，添加FenceTime到VSyncTracker中导致模型计算误差过大。

2.HW-VSync信号的开启

2.1 SurfaceFlinger初始化时开启HW-VSync信号

在SurfaceFlinger初始化时，会调用initScheduler方法初始化VSync信号相关的组件。在SurfaceFlinger的initScheduler方法中，会调用setVsyncEnabled方法开启HW-VSync上报。

SurfaceFlinger的setVsyncEnabled方法在ISchedulerCallback类中定义，SurfaceFlinger继承自ISchedulerCallback，实现了setVsyncEnabled方法。

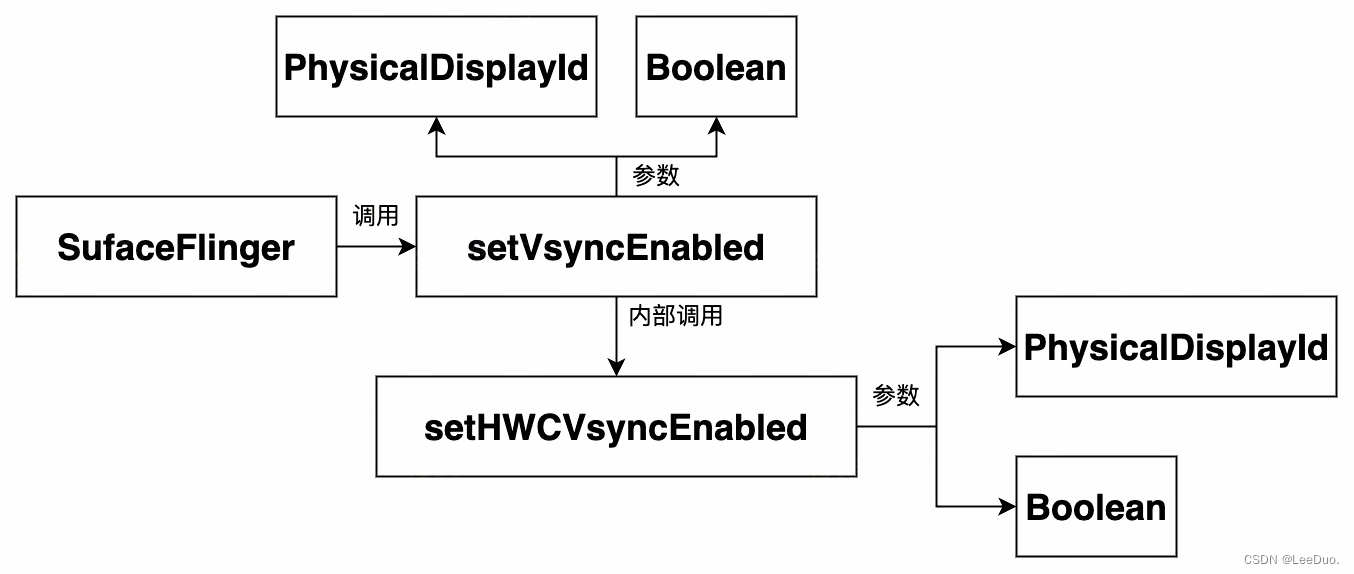

    在SurfaceFlinger的setVsyncEnabled方法中，会调用setHWCVsyncEnabled方法。

    在SurfaceFlinger的setHWCVsyncEnabled方法中，会通过HWComposer开启硬件VSync信号。

    在开启HW-VSync信号后，HWComposer会回调SurfaceFlinger的onComposerHalVsync方法接收HW-VSync信号。

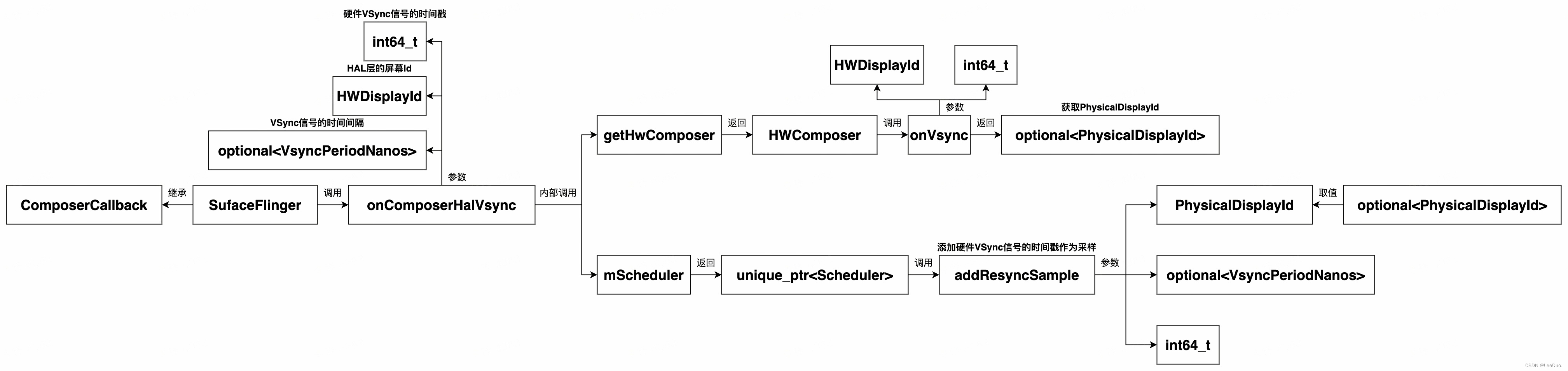

在SurfaceFlinger的onComposerHalVsync方法中，主要做了两件事：

1）通过HAL层的displayId和硬件VSync时间戳获取PhysicalDisplayId。

2）调用Scheduler的addResyncSample方法，添加硬件VSync信号的时间戳作为采样。

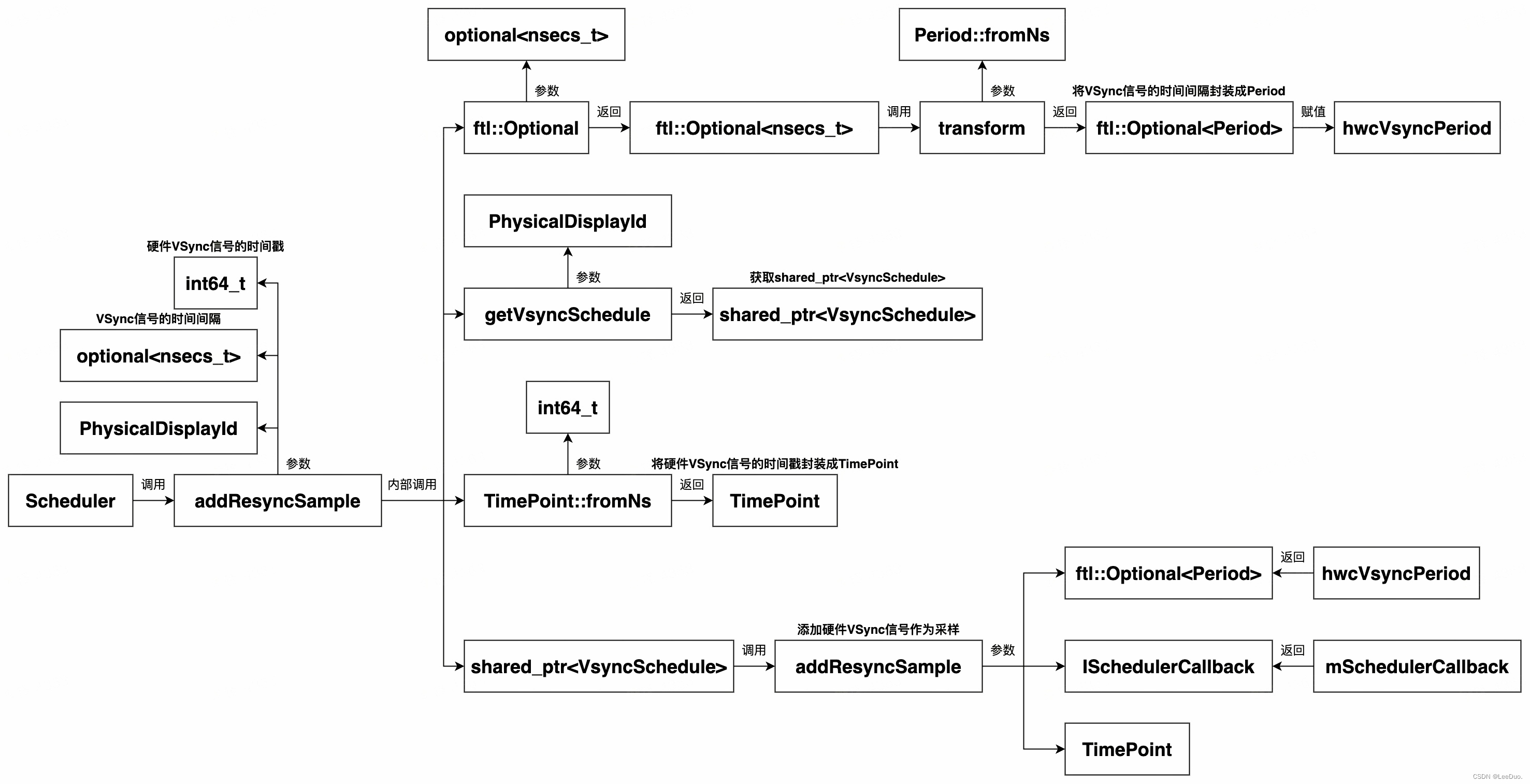

在Scheduler的addResyncSample方法中，主要做了三件事：

1）根据PhysicalDisplayId获取VsyncSchedule。

2）将硬件VSync信号封装成TimePoint。

3）调用VsyncSchedule的addResyncSample方法，添加硬件VSync信号作为采样。

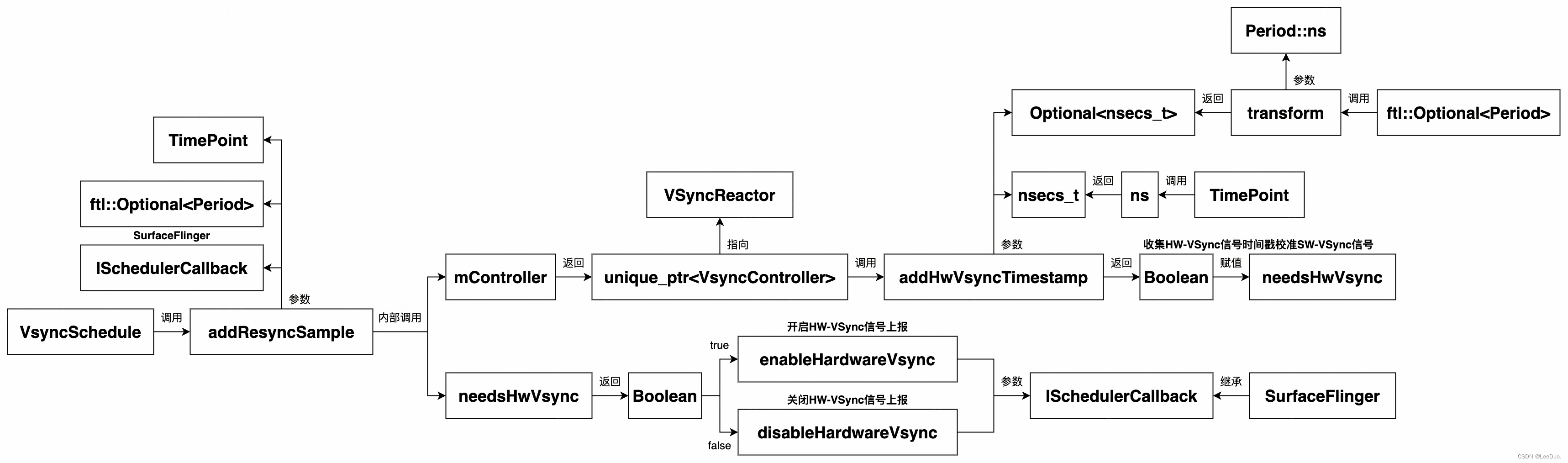

在VsyncSchedule的addResyncSample方法中，主要做了两件事：

1）收集硬件VSync信号的时间戳并校准软件VSync信号。

2）根据VSyncController的返回值决定开启还是关闭硬件VSync信号。

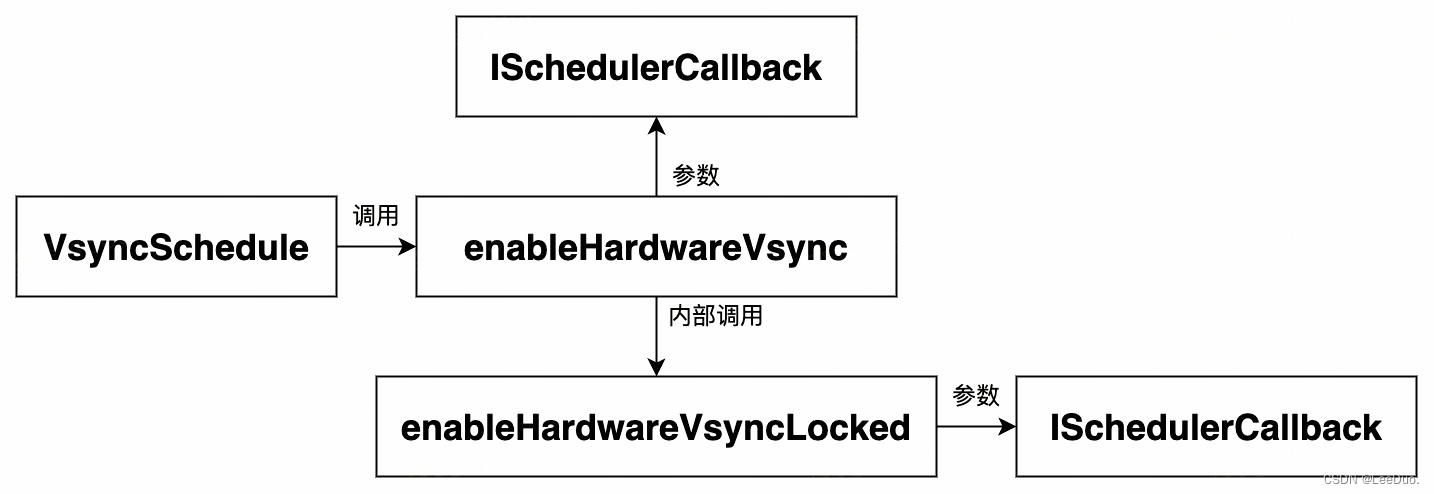

如果needsHwVsync为true，则会调用VsyncSchedule的enableHardwareVsync方法。在VsyncSchedule的enableHardwareVsync方法中，会调用enableHardwareVsyncLocked方法。

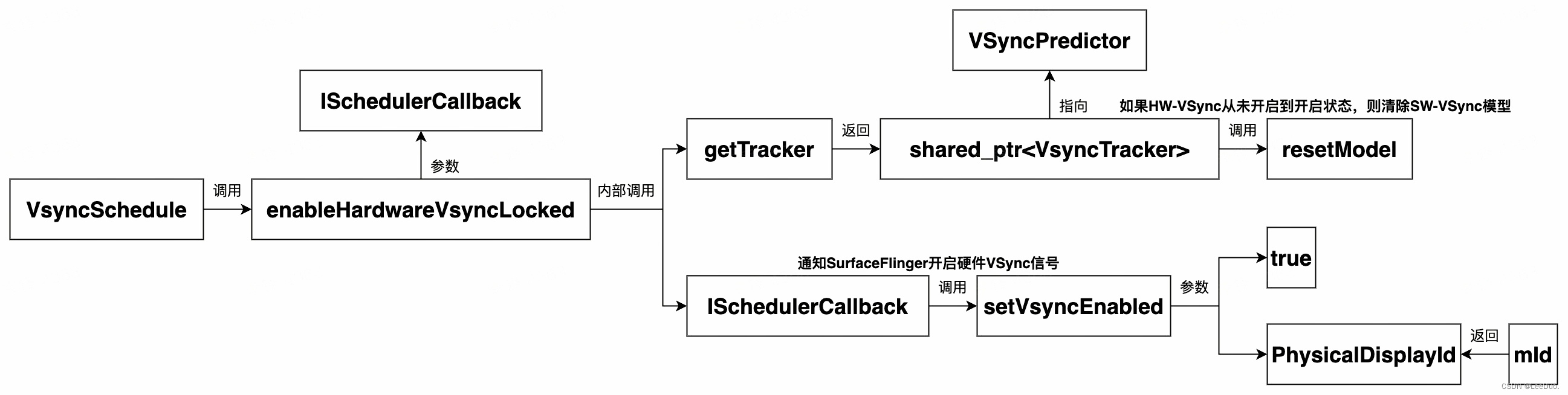

在VsyncSchedule的enableHardwareVsyncLocked方法中，主要做了两件事：

1）如果硬件VSync信号是从未开启状态变成开启状态，则清除已经计算好的软件VSync信号模型。

2）通知SurfaceFlinger开启硬件VSync信号。

2.2 请求VSync-app信号时开启HW-VSync信号

在申请VSync-app信号的过程中，会调用EventThread的requestNextVsync方法。在EventThread的requestNextVsync方法中，会调用Scheduler的resync方法开启硬件VSync信号对软件VSync信号进行校准。

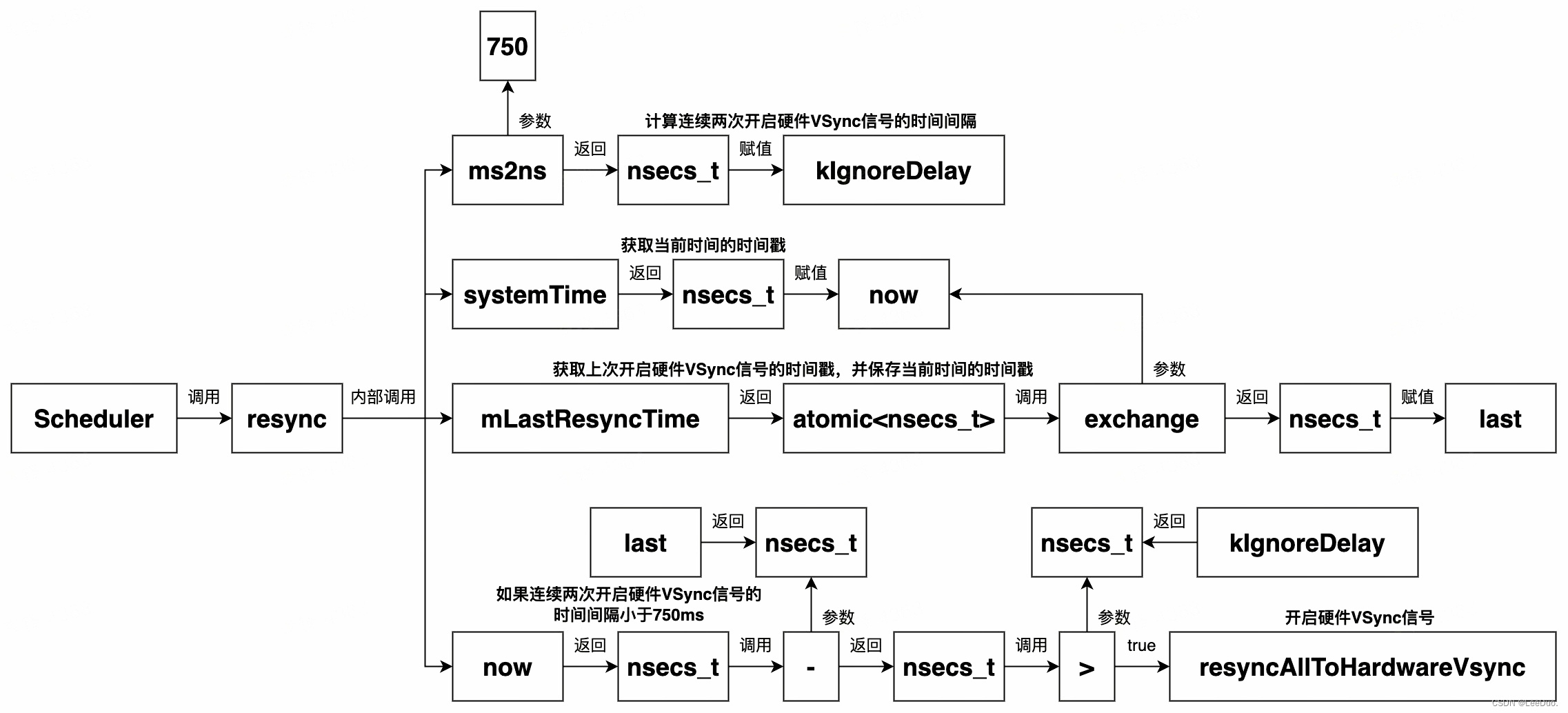

    在Scheduler的resync方法中，会判断连续两次开启硬件VSync信号的时间间隔是否小于750ms，如果小于，则调用resyncAllToHardwareVsync方法开启硬件VSync信号。

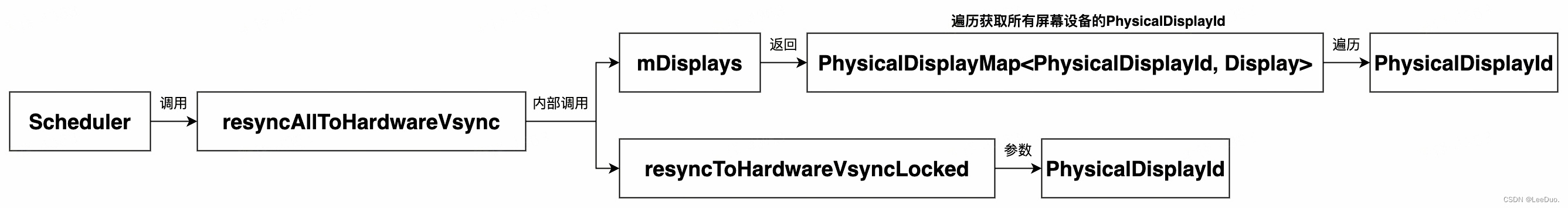

    在Scheduler的resyncAllToHardwareVsync方法中，会遍历所有的屏幕设备，并调用resyncToHardwareVsyncLocked方法。

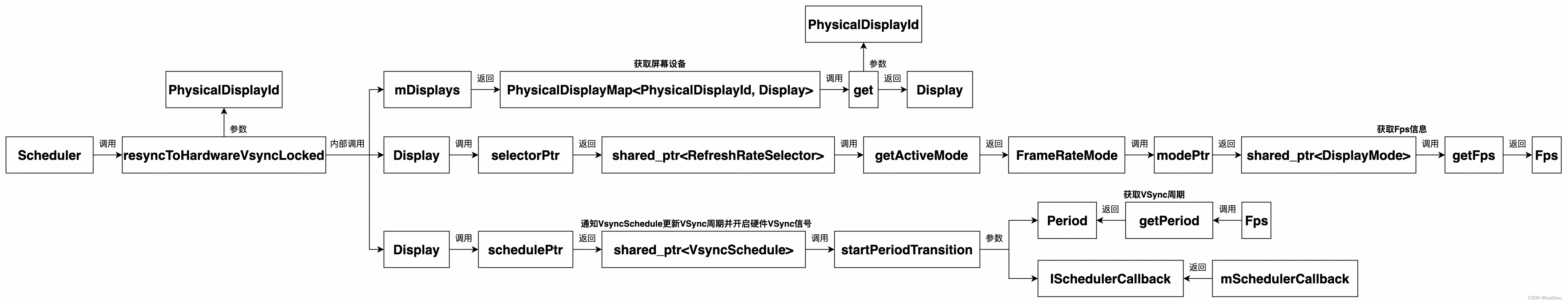

    在Scheduler的resyncToHardwareVsyncLocked方法中，会调用VsyncSchedule的startPeriodTransition方法。
1）根据PhysicalDisplayId获取屏幕设备。

2）获取屏幕设备的FPS刷新率信息，进而获取VSync周期(屏幕连续两次刷新的时间间隔)。

3）通知VsyncSchedule更新VSync周期并开启硬件VSync信号。

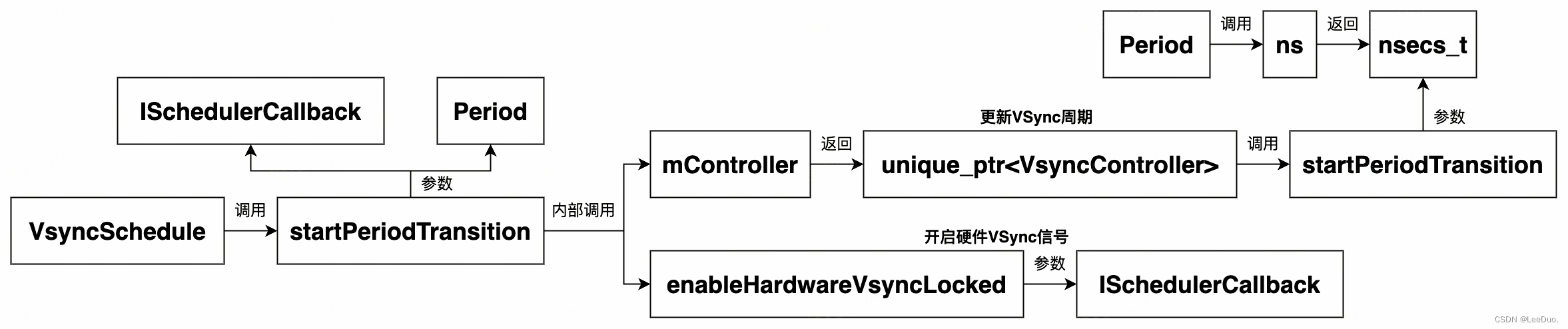

在VsyncSchedule的startPeriodTransition方法中，主要做了两件事：

1）通知VSyncController更新VSync周期。

2）开启硬件VSync信号。

在VsyncSchedule的enableHardwareVsyncLocked方法中，主要做了两件事：

1）如果硬件VSync信号是从未开启状态变成开启状态，则清除已经计算好的软件VSync信号模型。

2）通知SurfaceFlinger开启硬件VSync信号。

2.3 添加FenceTime时开启HW-VSync信号

Fence时间是Fence创建时刻的时间戳，由于Fence创建时刻的时间戳比采样HW-VSync信号的时间戳更接近HW-VSync信号实际发出的时间，因此在SurfaceFlinger调用composite方法进行合成时，会对Fence时间进行采样。

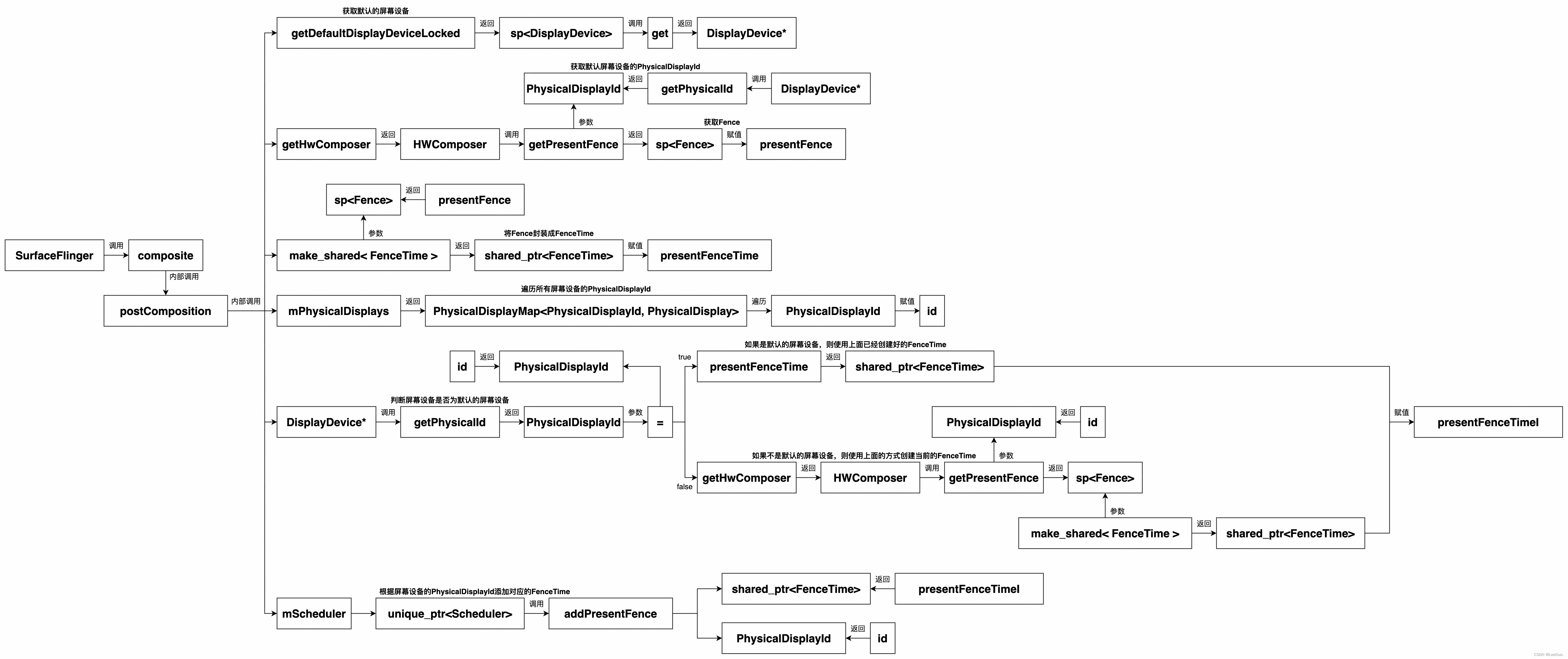

在SurfaceFlinger调用composite方法中，主要做了两件事：

1）遍历所有的屏幕设备，为每个屏幕设备计算对应的Fence时间。

2）根据屏幕设备的PhysicalDisplayId，添加对应的Fence时间。

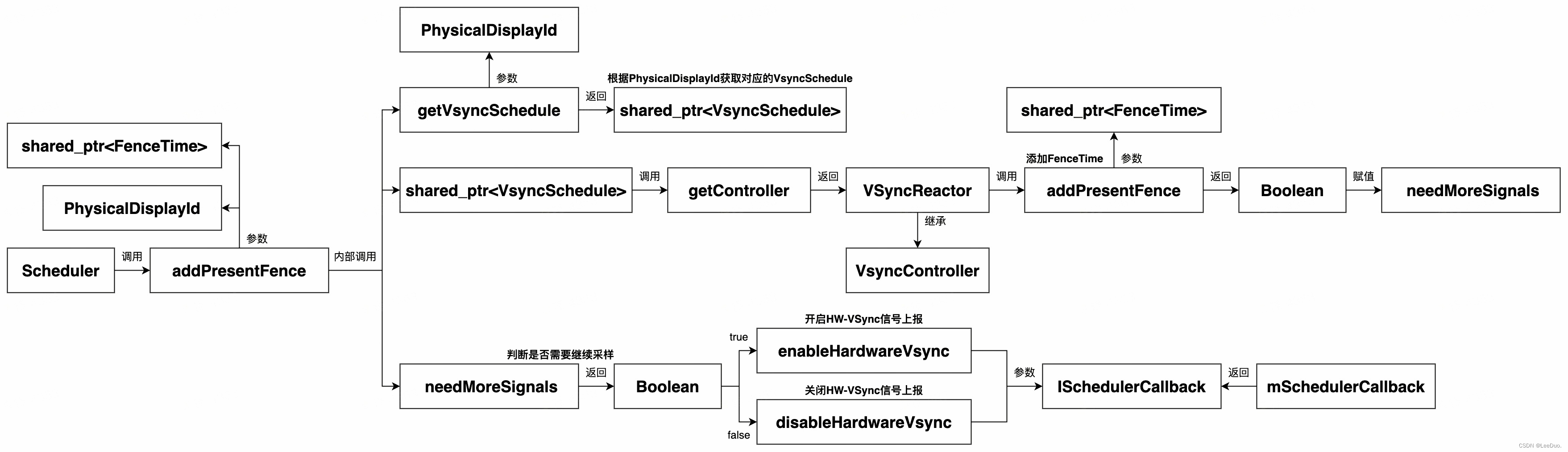

在Scheduler的addPresentFence方法中，主要做了两件事：

1）添加Fence时间，最终会添加到VSyncReactor中参与软件VSync模型的计算。

2）根据返回结果决定是否开启硬件VSync信号(此时可能开启了HW-VSync信号，也可能没有开启)。如果计算后得到的误差过大，会重新开启HW-VSync。

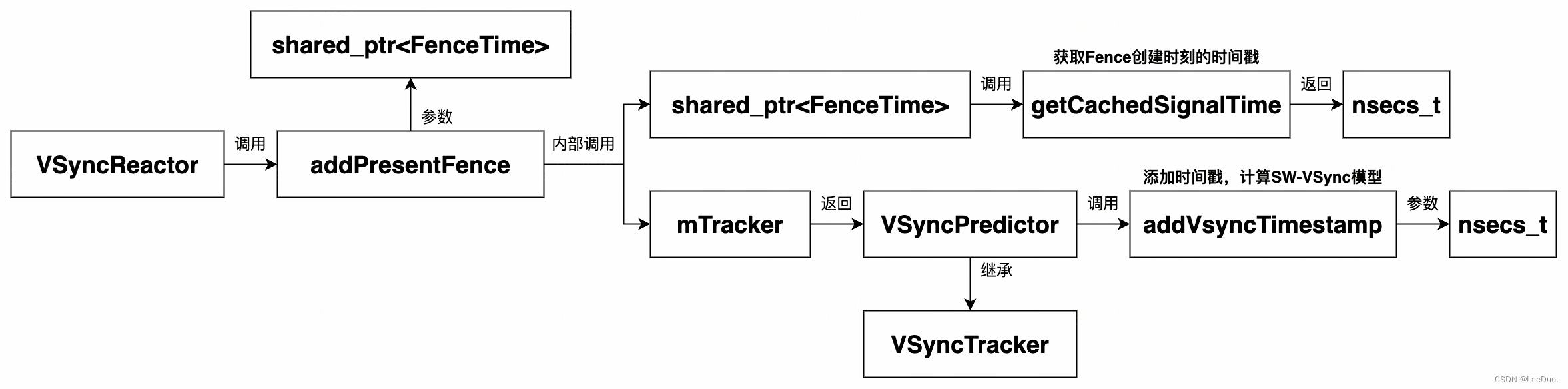

在VSyncReactor的addPresentFence方法中，主要做了两件事：

1）获取Fence创建时刻的时间戳。

2）添加时间戳，计算SW-VSync模型。

3.SW-VSync信号的校准

HW-VSync信号的开启会触发SW-VSync信号的校准。

在SurfaceFlinger初始化触发HW-VSync信号开启与请求VSync-app信号触发HW-VSync信号开启的过程中，会调用VSyncController的addHwVsyncTimestamp方法。在VSyncReactor的addHwVsyncTimestamp方法中，会调用VSyncPredictor的addVsyncTimestamp方法校准SW-VSync模型。

在添加FenceTime触发HW-VSync信号开启的过程中，会直接调用VSyncPredictor的addVsyncTimestamp方法校准SW-VSync模型。

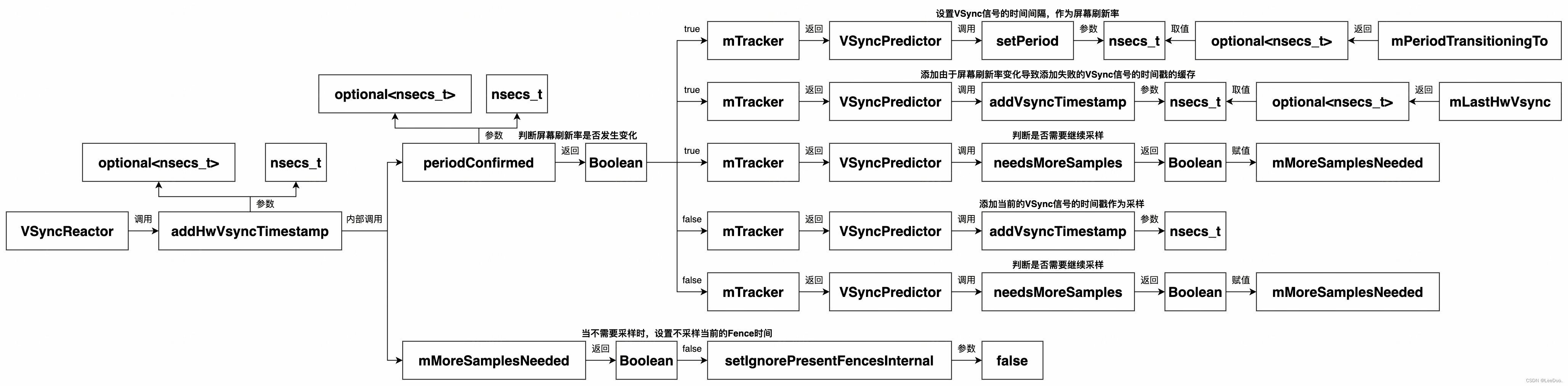

在VSyncReactor的addHwVsyncTimestamp方法中，主要做了三件事：

1）判断屏幕刷新率有没有变化(通常情况下屏幕不发生变化刷新率也不会变)。如果屏幕刷新率发生变化，则先设置屏幕刷新率，再收集屏幕刷新率变化后缓存的时间戳(当屏幕刷新率发生变化，在VSyncPredictor的addVsyncTimestamp方法中添加时间戳会失败，此时会对时间戳进行缓存)。如果屏幕刷新率没有变化，则直接收集当前的时间戳。

2）判断时间戳是否收集完成(默认为6个时间戳)。

3）如果不需要收集额外的时间戳，则关闭对Fence时间的时间戳的收集。

VSyncPredictor的addVsyncTimestamp方法是计算SW-VSync模型的核心。谷歌官方采用一元线性回归分析预测法，通过采样的HW-VSync信号样本(屏幕刷新率)，计算对应的SW-VSync信号周期。

// This is a 'simple linear regression' calculation of Y over X, with Y being the
// vsync timestamps, and X being the ordinal of vsync count.
// The calculated slope is the vsync period.
// Formula for reference:
// Sigma_i: means sum over all timestamps.
// mean(variable): statistical mean of variable.
// X: snapped ordinal of the timestamp
// Y: vsync timestamp
//
//         Sigma_i( (X_i - mean(X)) * (Y_i - mean(Y) )
// slope = -------------------------------------------
//         Sigma_i ( X_i - mean(X) ) ^ 2
//
// intercept = mean(Y) - slope * mean(X)
//

具体的，通过最小二乘法得到一条y=bx+a的拟合曲线。其中，b称为回归系数，a称为截距。SW-VSync模型核心就是这两个参数。

struct Model {
    // 回归系数
    nsecs_t slope;
    // 截距
    nsecs_t intercept;
};

五.总结

1.VSync信号的分类

VSync信号分为两种：硬件VSync信号HW-VSync和软件VSync信号SW-VSync。SW-VSync信号由SW-VSync模型产生。HW-VSync信号负责对SW-VSync模型进行校准。

系统中分发的VSync信号是SW-VSync信号。SW-VSync信号的分发采用单次申请回调制，一次申请对应一次回调，不申请则没有回调。

2.HW-VSync信号的开启

三种场景下会开启硬件VSync信号HW-VSync会对软件VSync信号SW-VSync进行校准。

1）SurfaceFlinger初始化。

2）连续两次请求VSync-app信号的时间间隔超过750ms。

3）SurfaceFlinger合成后，添加FenceTime到VSyncTracker中导致模型计算误差过大。

3.SW-VSync模型与计算

谷歌官方采用一元线性回归分析预测法(最小二乘法)，通过采样的HW-VSync信号样本(屏幕刷新率)，计算对应的SW-VSync信号周期。最终得到一条y=bx+a的拟合曲线。其中，b称为回归系数，a称为截距。

SW-VSync模型就是这这条曲线的回归系数和截距。

4.SW-VSync信号的分类

SW-VSync信号也分为两种：VSync-sf信号和VSync-app信号。VSync-sf信号用于控制SurfaceFlinger的Layer合成，VSync-app信号用于控制App渲染UI。

VSync-sf信号和VSync-app信号是在SW-VSync信号的基础上通过叠加不同的偏移量产生，这些偏移量被称为VSync相位偏移。由于偏移量不同VSync-sf信号和VSync-app信号的回调时机也不同。
