GD32E103首次烧写程序后J-link无法识别的解决方法

最新推荐文章于 2025-04-07 18:57:44 发布
最新推荐文章于 2025-04-07 18:57:44 发布
阅读量1.3k 收藏 2
点赞数
文章标签： c语言 单片机 嵌入式硬件 硬件工程 驱动开发 arm开发 程序人生
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Lesok/article/details/131882650
版权
文章讲述了由于例程的时钟配置与实际电路板的晶振频率不匹配，造成单片机在烧写程序后无法被识别的问题。解决方法是利用J-Flash进行擦除操作，在过程中需注意对RESET管脚的控制，确保其在适当时间被拉低和释放。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

原因：用的例程的时钟配置与电路板所用晶振频率不一致，导致第一次能识别单片机，烧写程序后，无法再次识别

解决方法：使用J-Flash擦除

具体步骤：

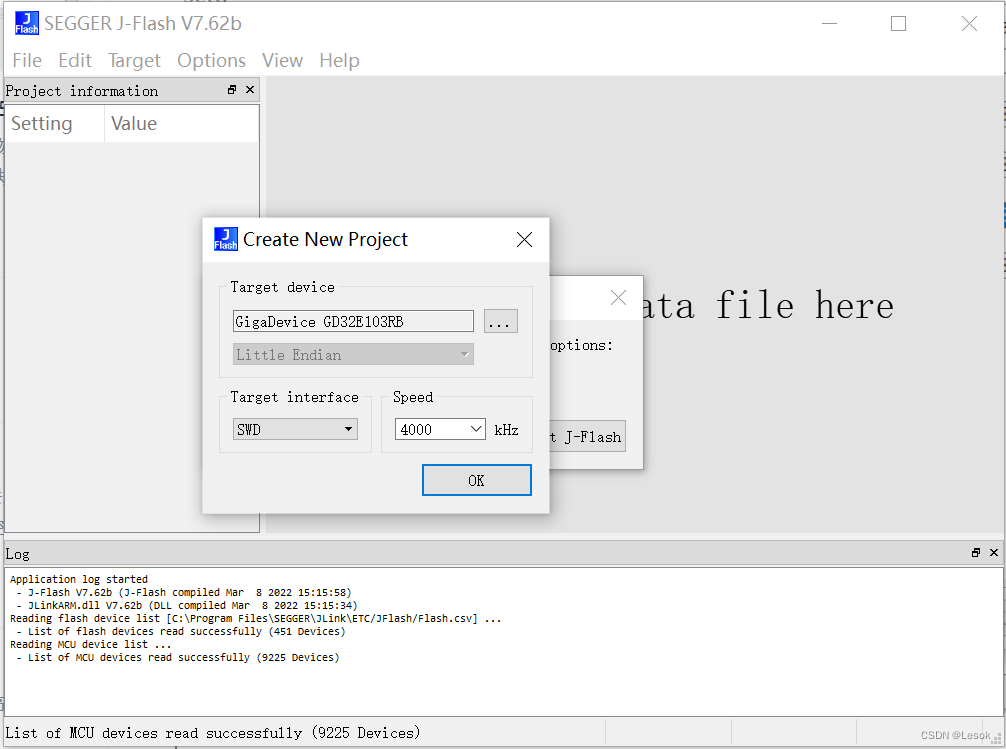

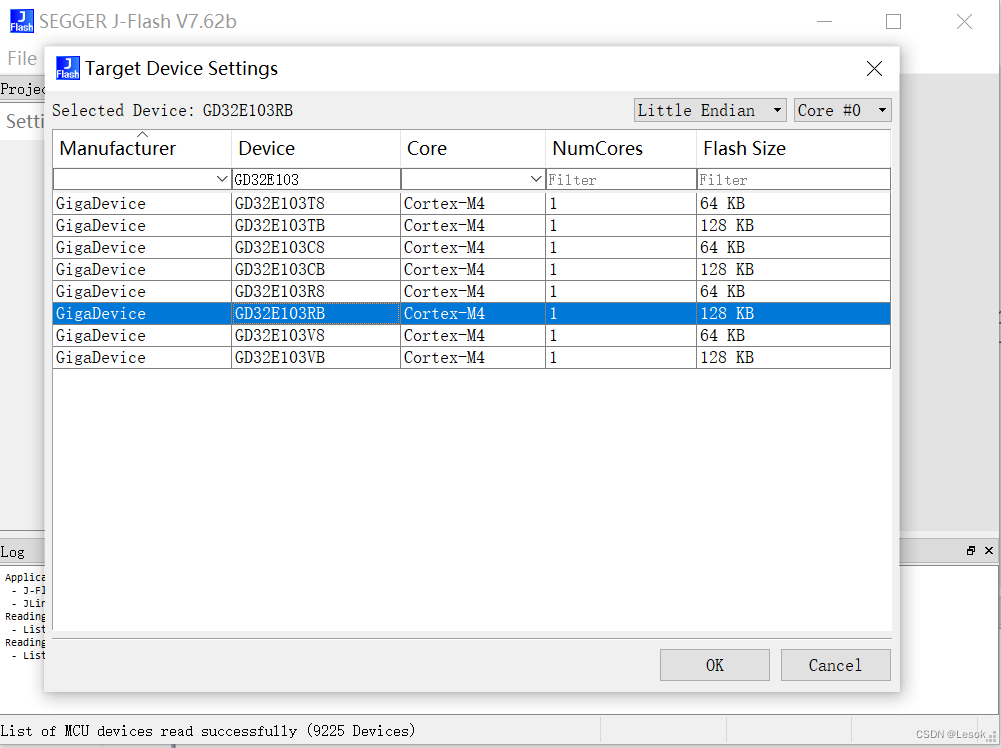

1、建立Falsh工程

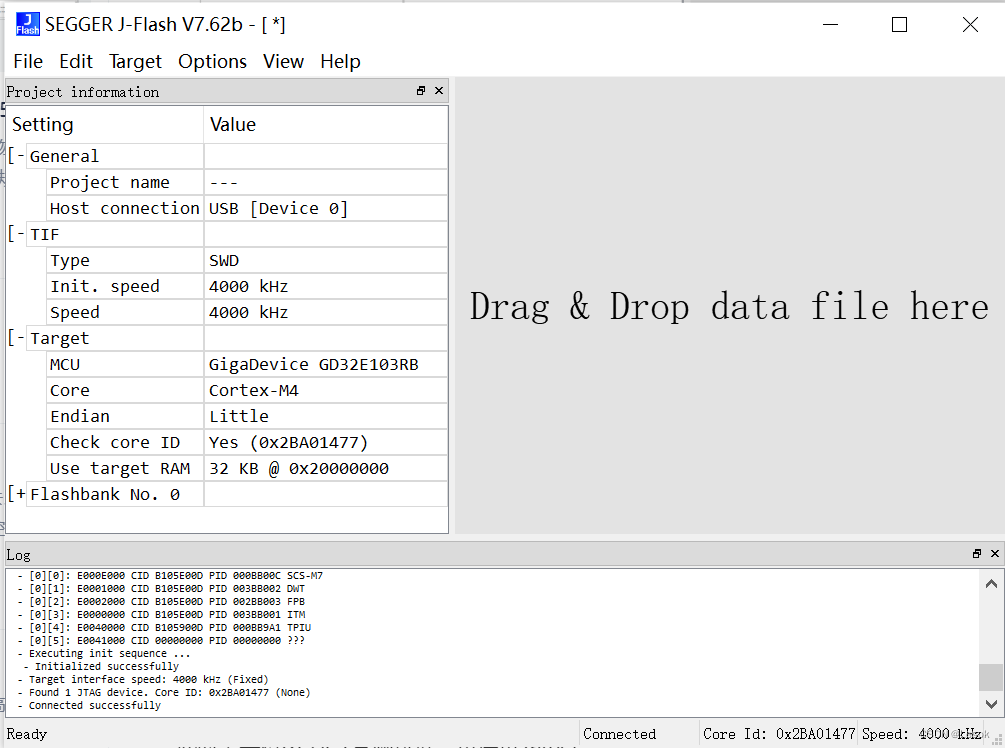

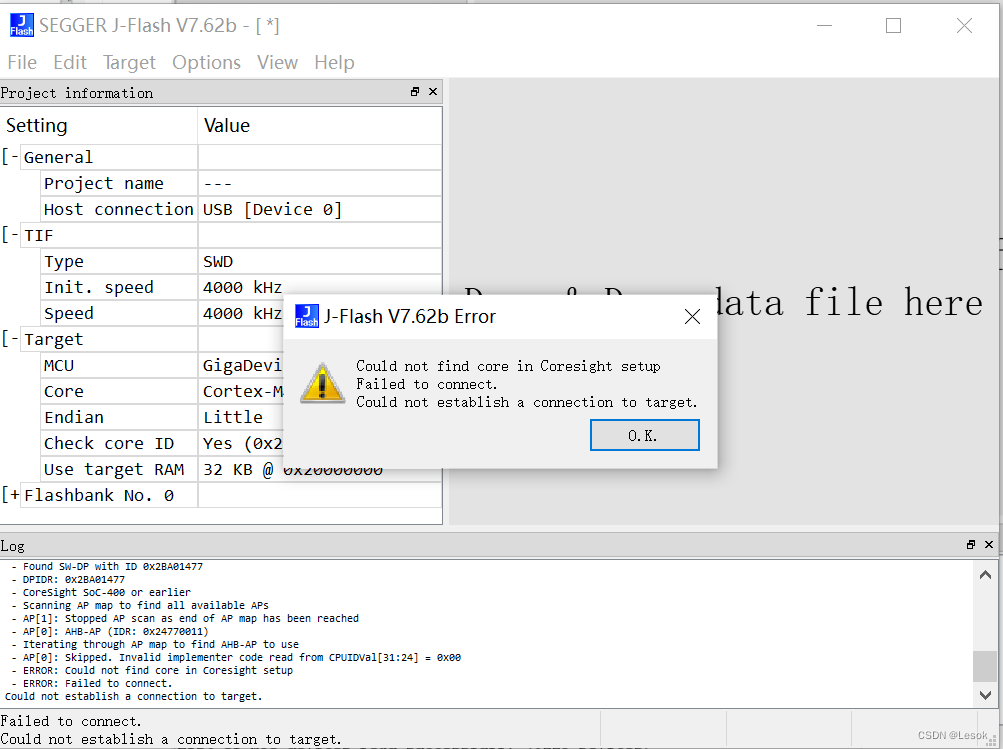

此时BOOT0=0，如果不是复位状态，则无法连接目标板

此时需要将RESET管脚拉低，再连接Target

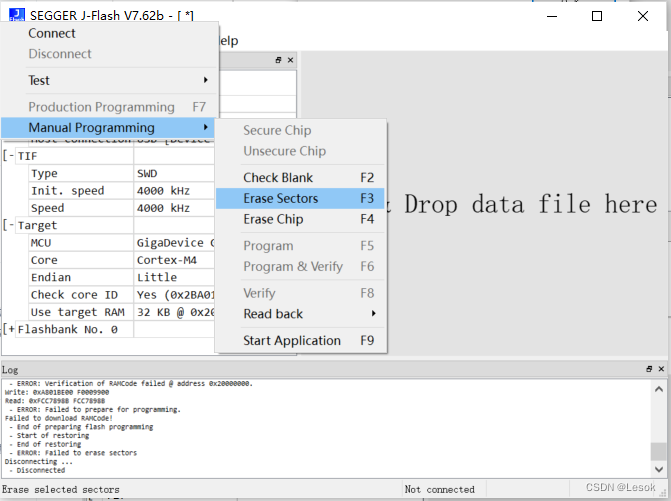

EraseSectors过程中，先将RESET拉低，再释放，多试几次!!
