易灵思的Riscv-Sapphire软核搭建及开发流程

目录

一、首先生成Sapphire软核ip

二、创建Eclipse工程

三、配置Eclipse的编译环境

四、合并逻辑的hex和软核的bin的文件

---

一、首先生成Sapphire软核ip

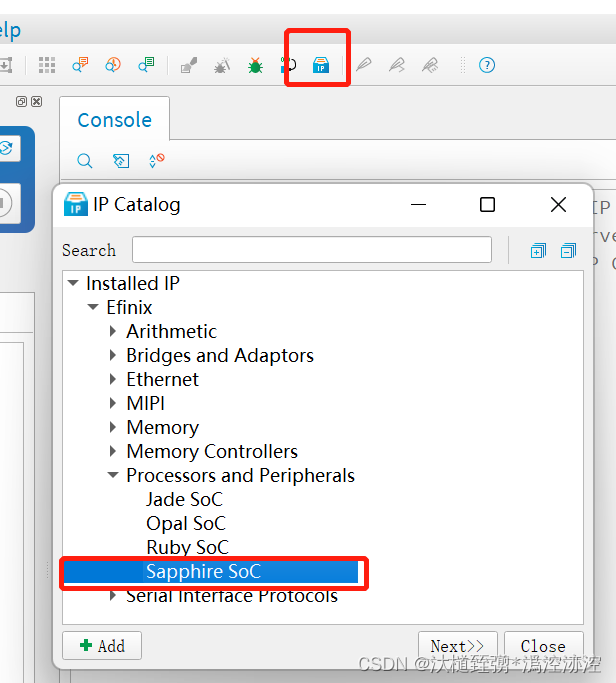

通过软件Efinity的IP-Catalog功能生成Sapphire-riscv的IP核，我这里保持默认参数，如下图：

找到相应的目录，目录里的IP文件夹下会有生成的sapphire的目录，里边有两个demo，一个是第一代Trion的T20F324开发板的demo，另一个是第二代的钛金系列Ti60F225的demo；我这里采用的是T120F324的demo；

二、创建Eclipse工程

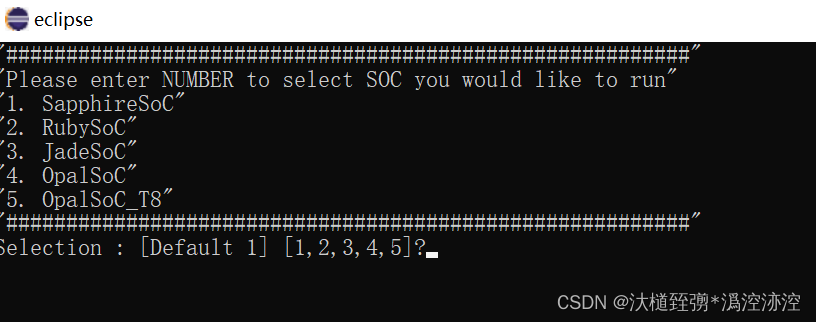

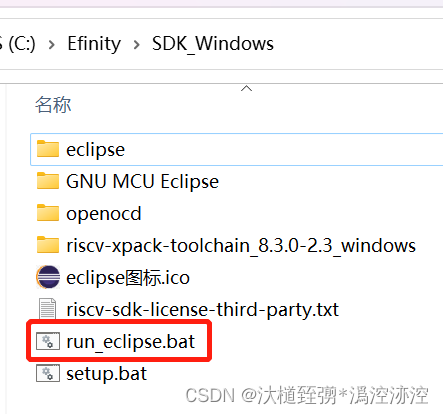

为了防止出现错误，我将T120F324_devkit文件夹demo单独考出来；通过运行SDK目录下的run_eclipse.bat文件，运行后选择输入1，启动Sapphire相关的配置：

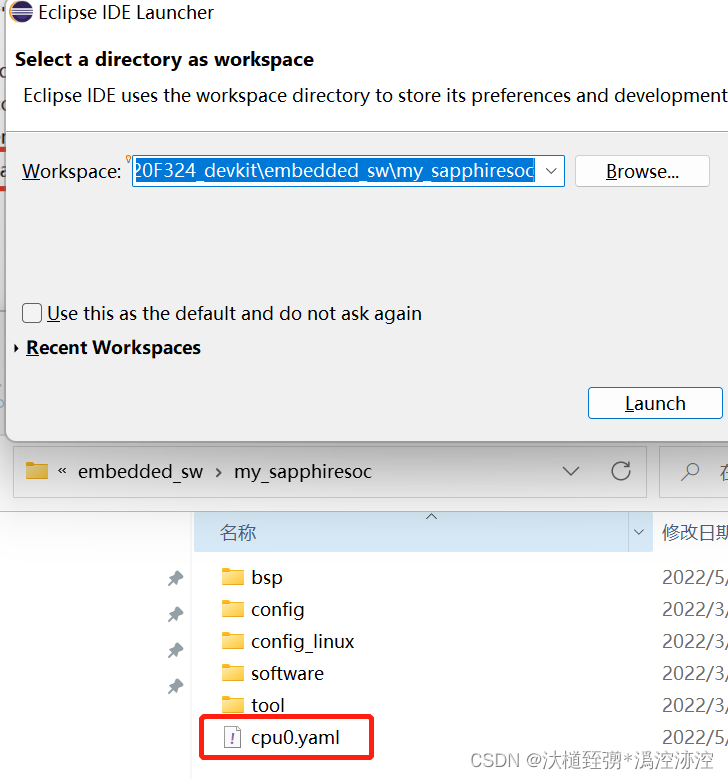

Eclipse指向工作目录保持与CPU0.YAML文件保持在同一个文件夹下，然后点击“Launch”：

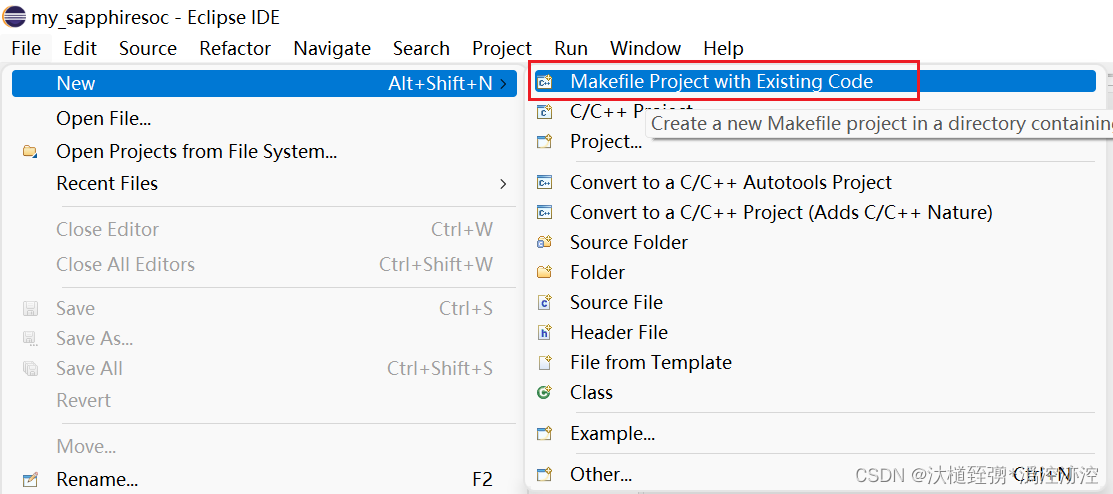

新建工程，将工程指向embedded_sw\my_sapphiresoc\software\standalone文件夹下各种demo，如果用户需要可以根据自己的需求进行相关的修改和调整，本次打开的是AXI4Demo：

三、配置Eclipse的编译环境

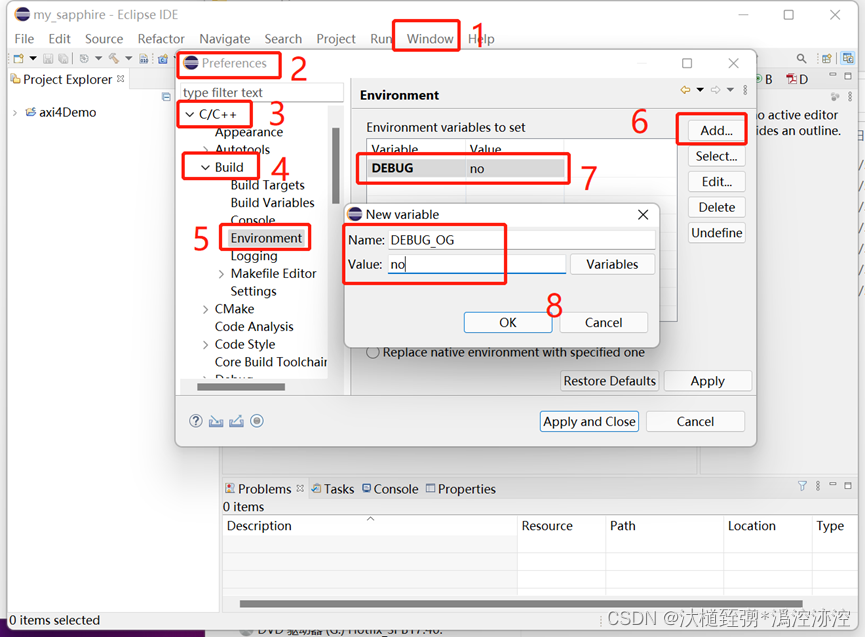

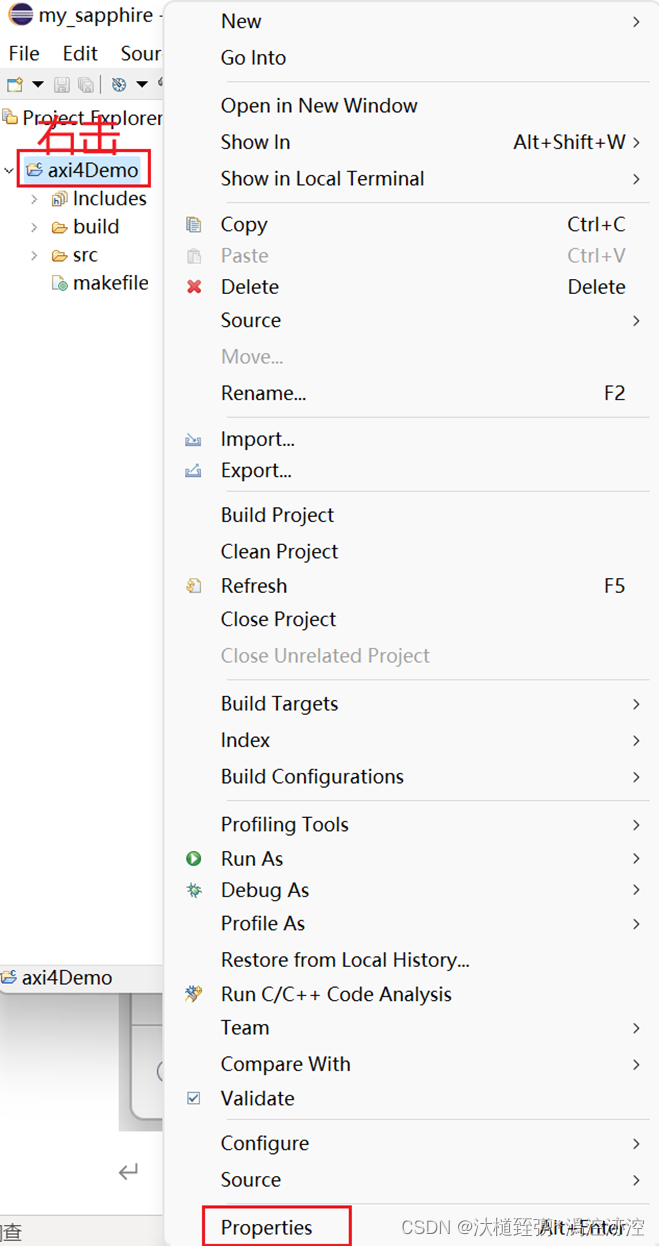

 创建Debug的配置参数：

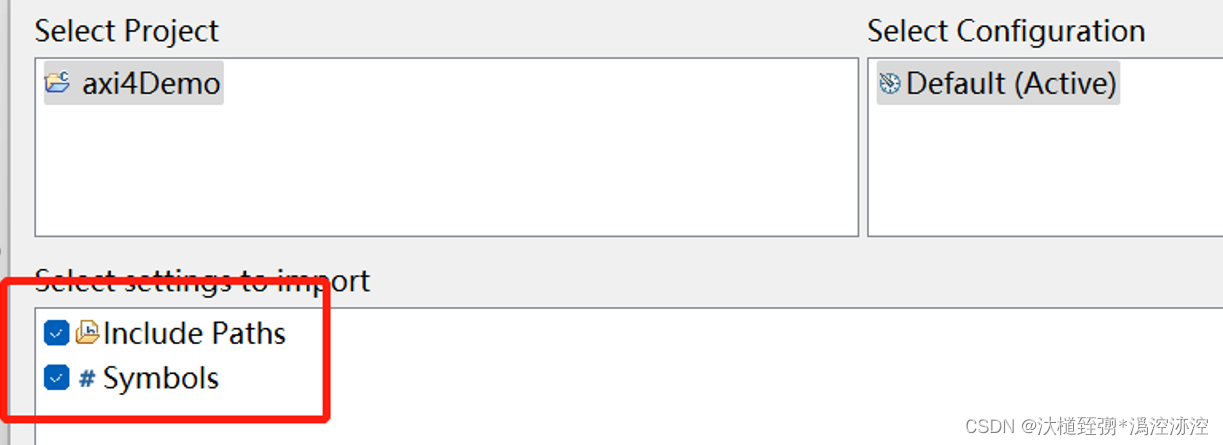

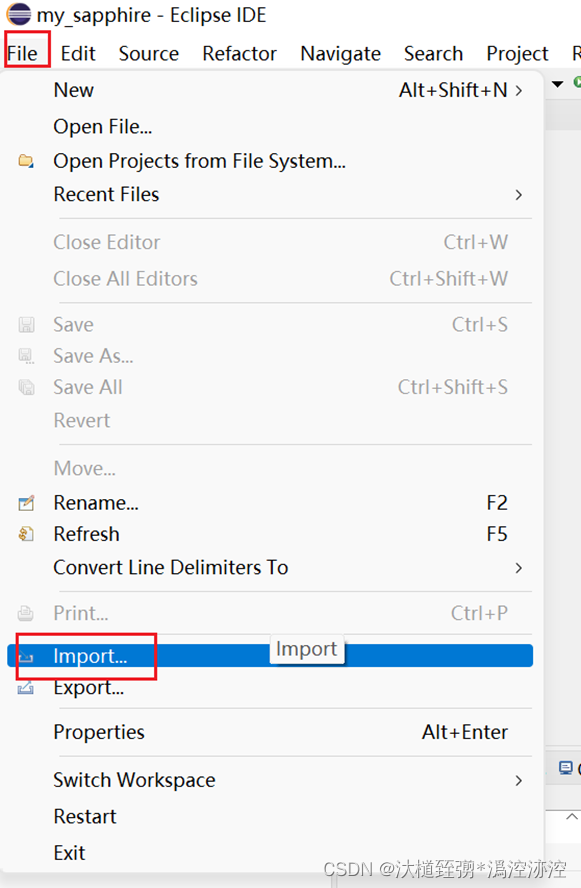

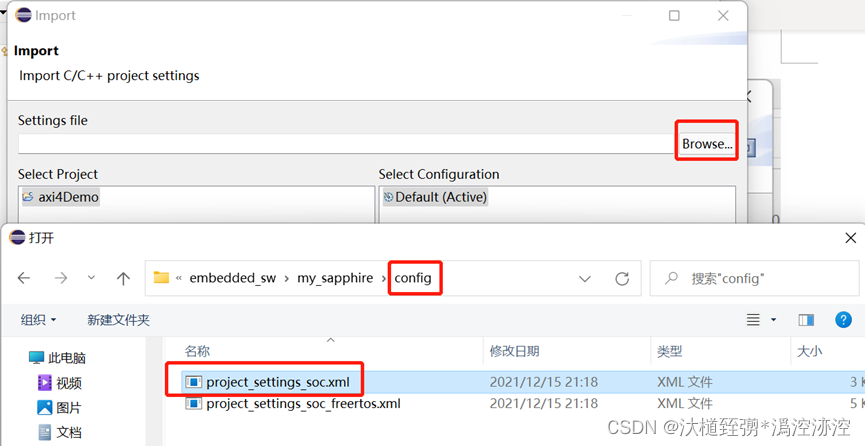

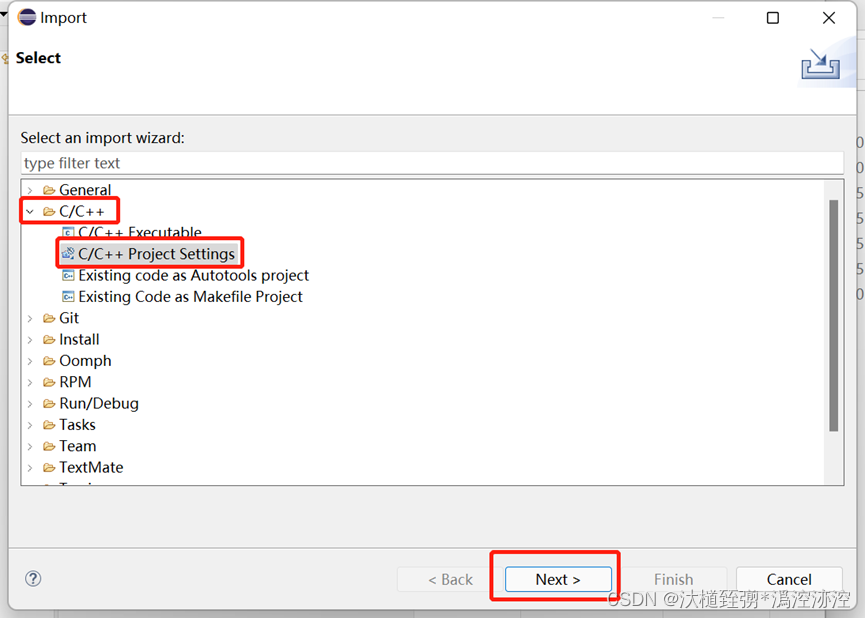

添加Eclipse环境快速配置文件，添加C/C++的配置参数：

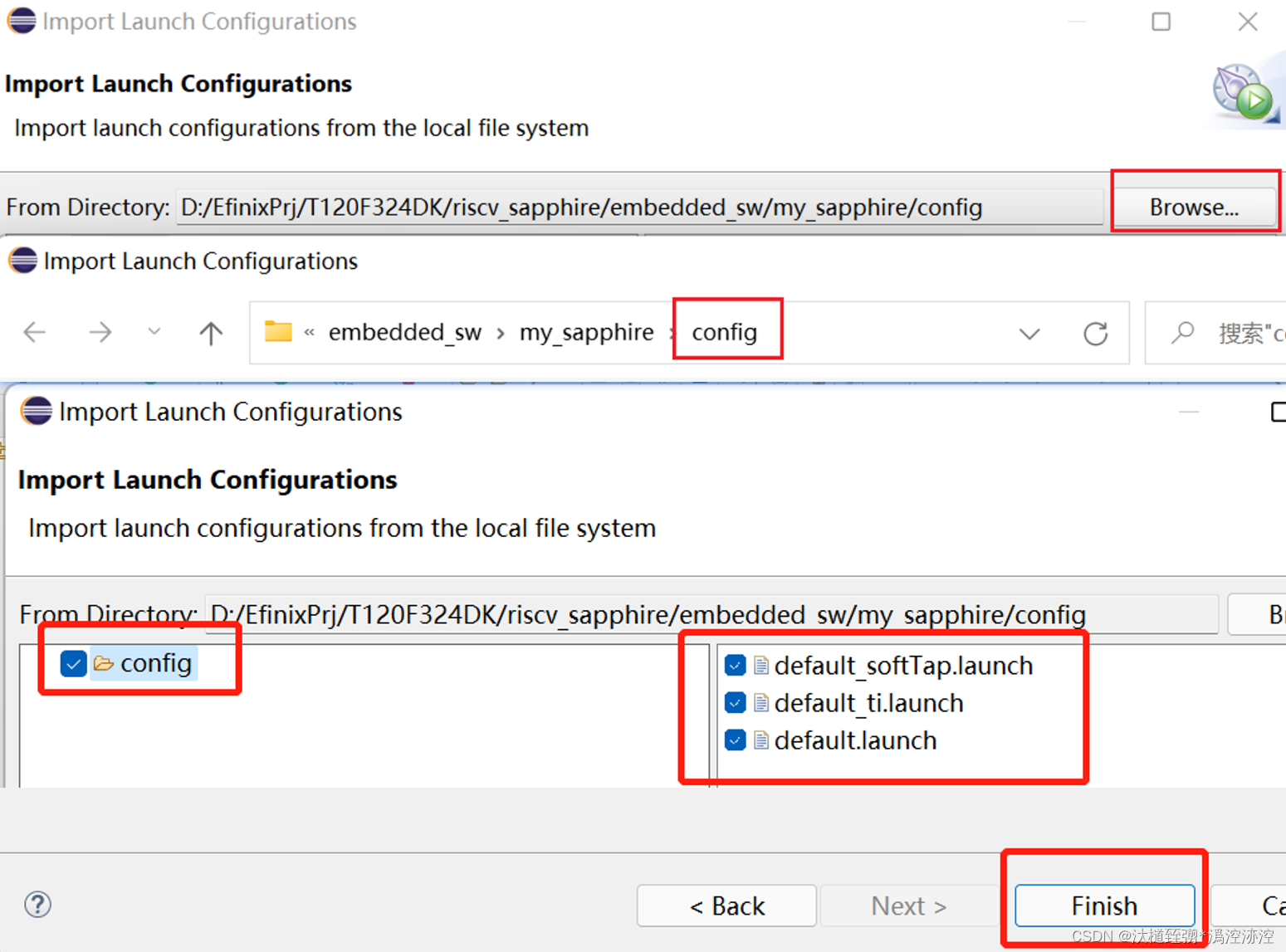

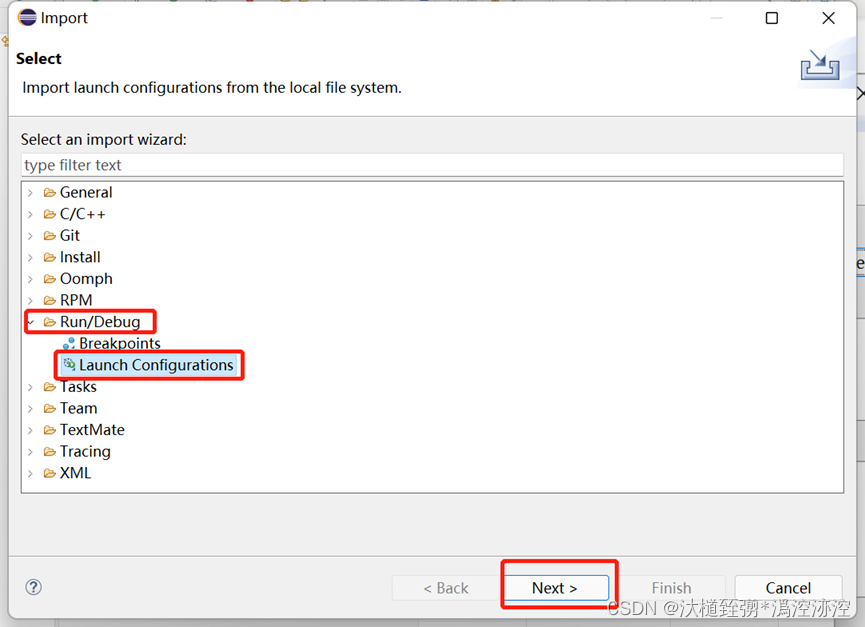

添加Run/Debug的相关参数配置：

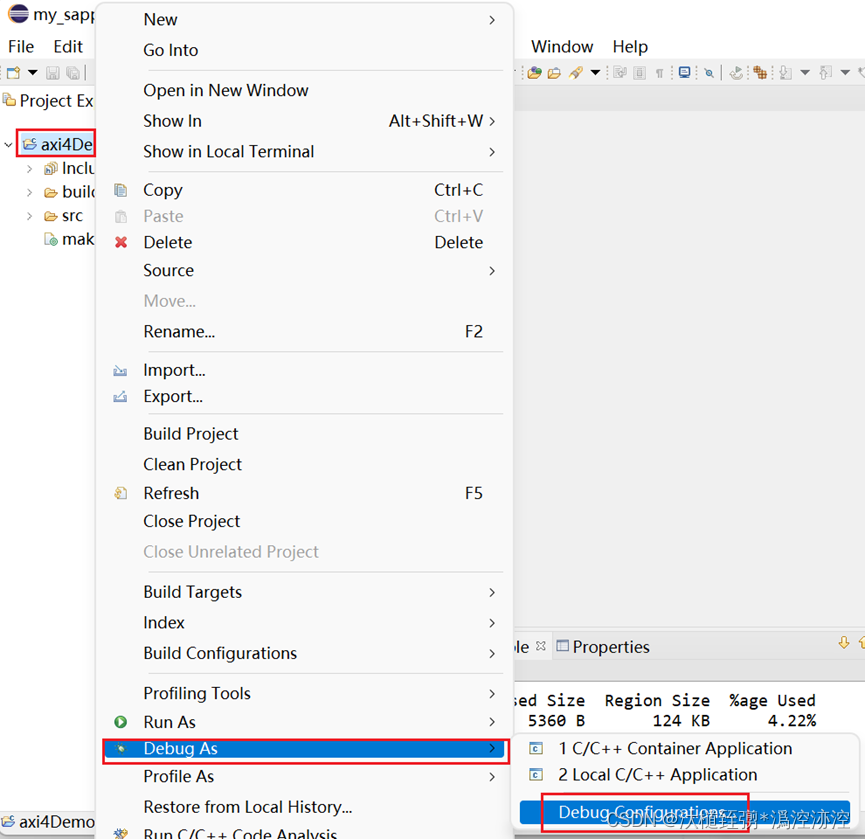

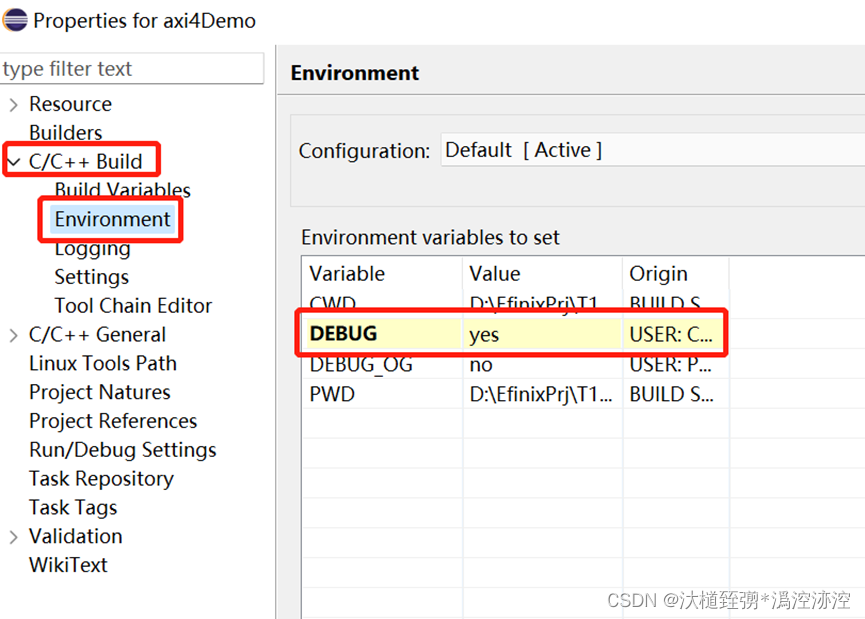

 修改Debug配置参数：

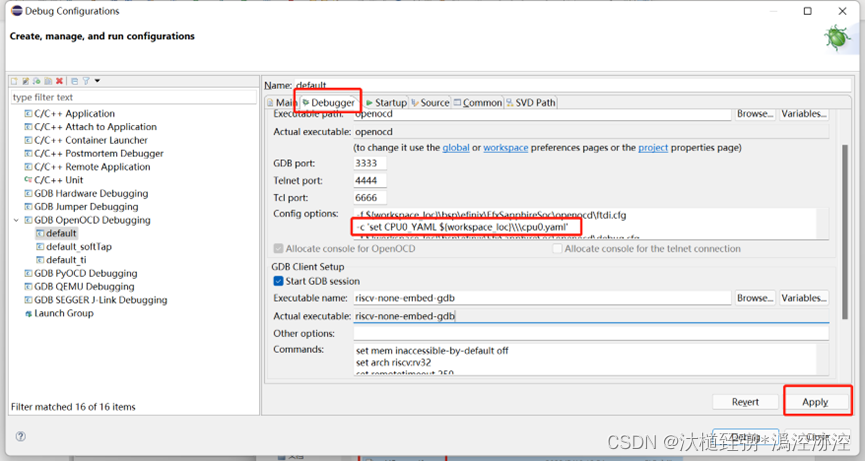

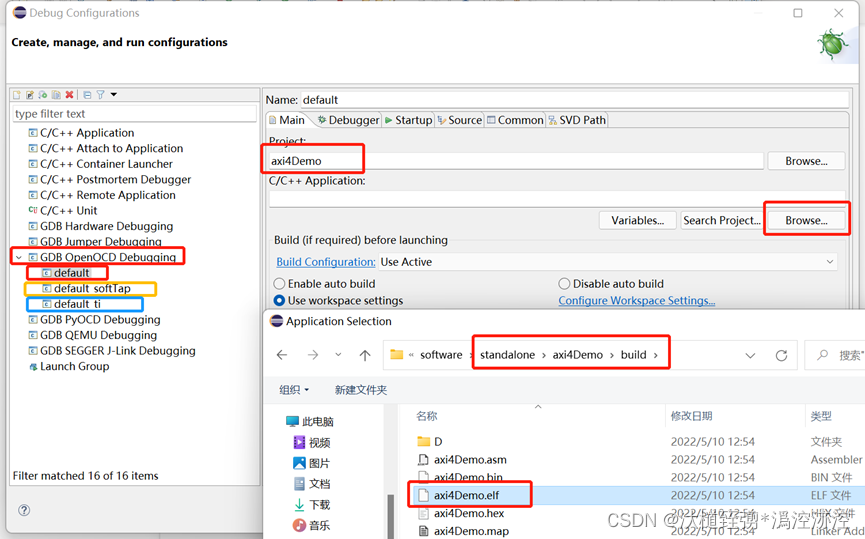

 搭建Debug调试的配置环境：





 注释：*.elf的文件需要编译工程后才会生成；另外OpenOCD下边：default（红色选框）为Trion的Jtag口进行调试所选择的选项；default_ti（蓝色选框）为钛金Ti的Jtag口进行调试所选择的选项;default_softTap（黄色选框）为其他用户定义的GPIO进行调试所选择的选项；

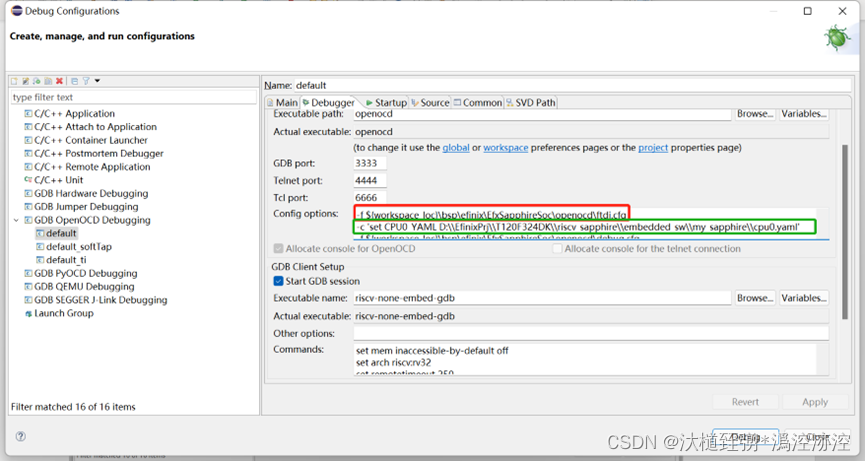

Debug调试环境搭建：

注释：红色选框为调用的 OpenOCD调试配置文件；以及将${workspace_loc}替换为cpu0.yaml所在目录的绝对路径并将但斜杠("\"改为"\\")；

四、合并逻辑的hex和软核的bin的文件

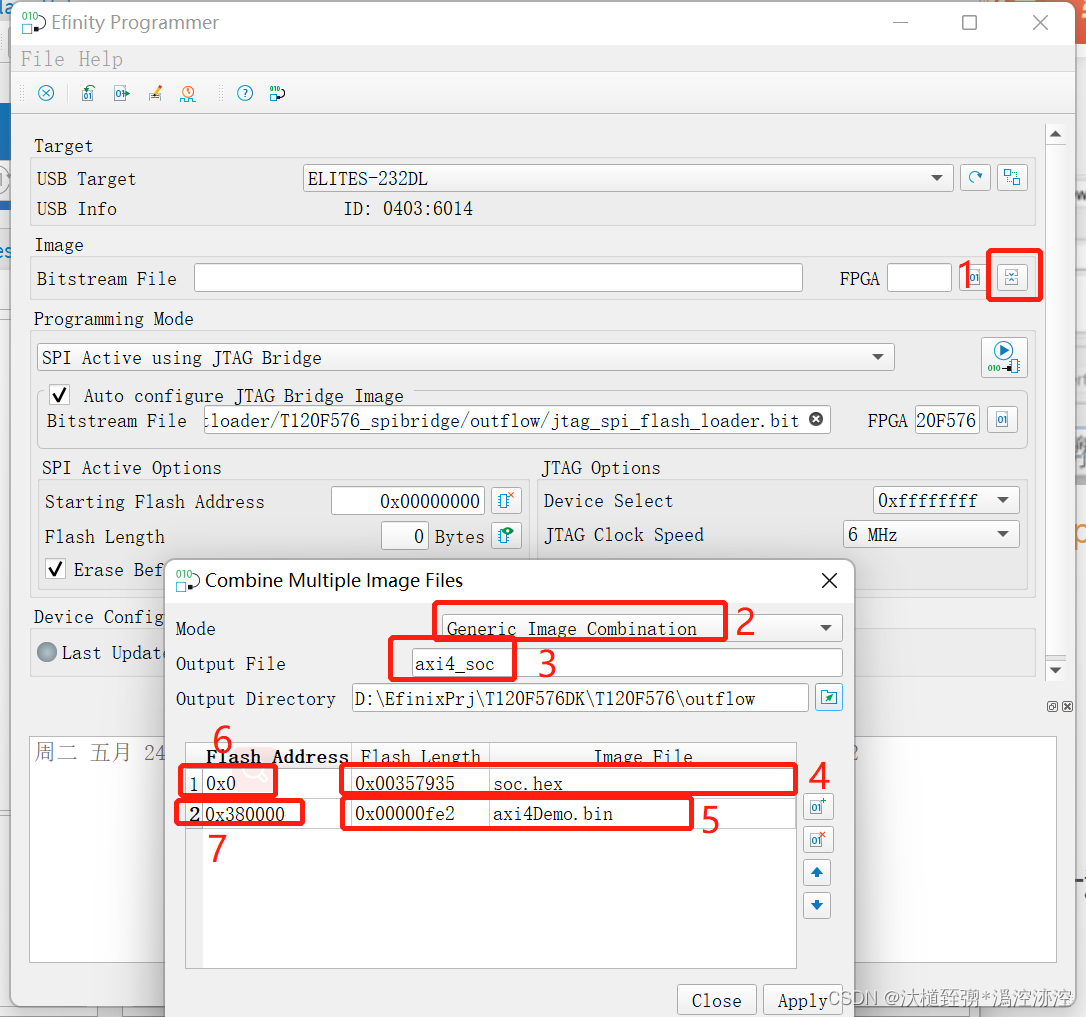

 注释：1、打开合并文件按键；2、选择合并的模式；3、更改输出.hex文件名字；4、选择用户逻辑的hex文件；5、选择用户APP编译后的bin文件；6、更改用户逻辑的起始地址；7、更改用户APP软件的起始地址（此处所用的是默认地址为0x380000）；

至此完成软件的开发环境的搭建，下边我们一起来点击“Debug”进行调试，下边大家一起来感受一下吧^_^!
