易灵思软核Riscv-Sapphire的bootloader的配置及修改的相关操作

目录

1、易灵思Sapphire的启动框架图：​编辑

2、确认自己的Sapphire的相关参数

3、修改Bootloader的头文件的相关参数：

4、修改相关的引导文件的参数：

 5、产生Hardware所需要的OCR初始化文件

---

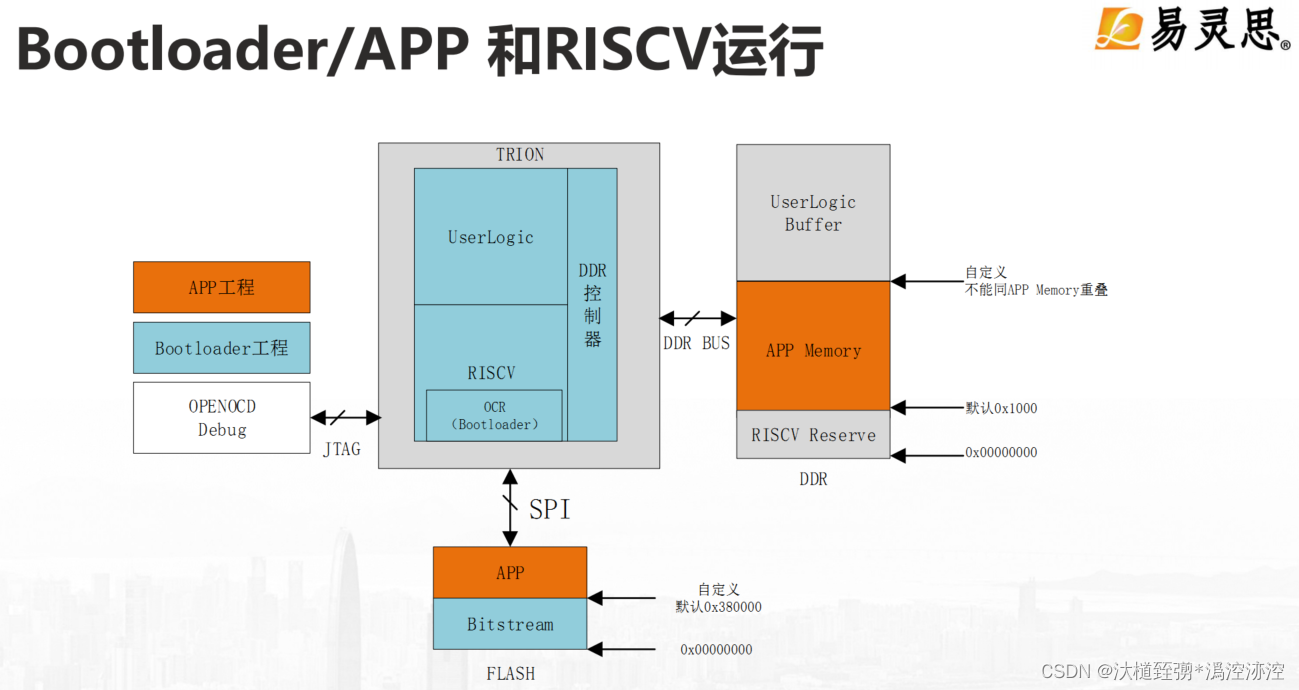

1、易灵思Sapphire的启动框架图：

2、确认自己的Sapphire的相关参数

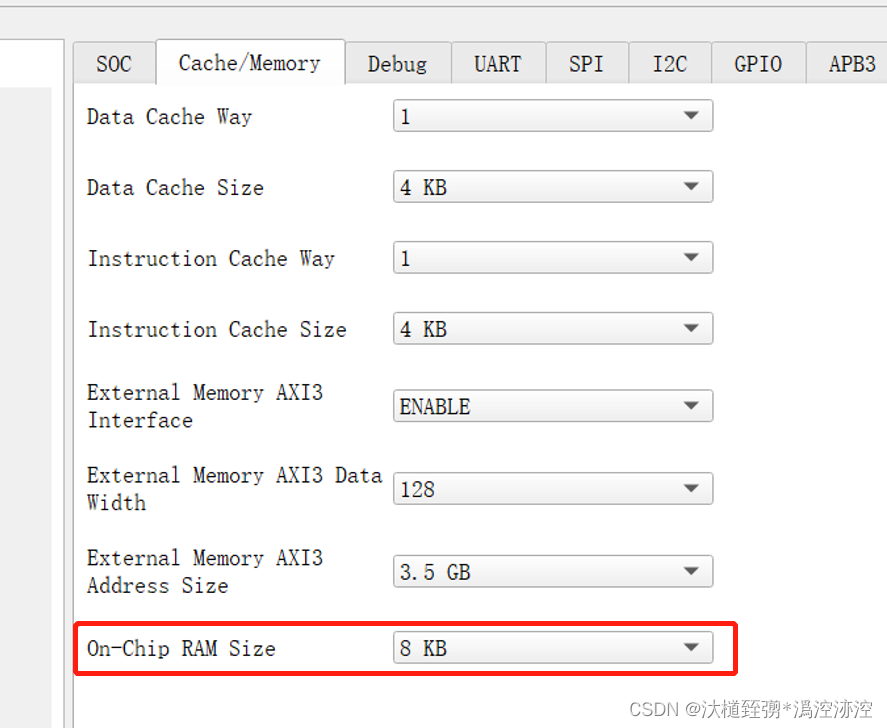

确认自己设置的片上Ram的大小：

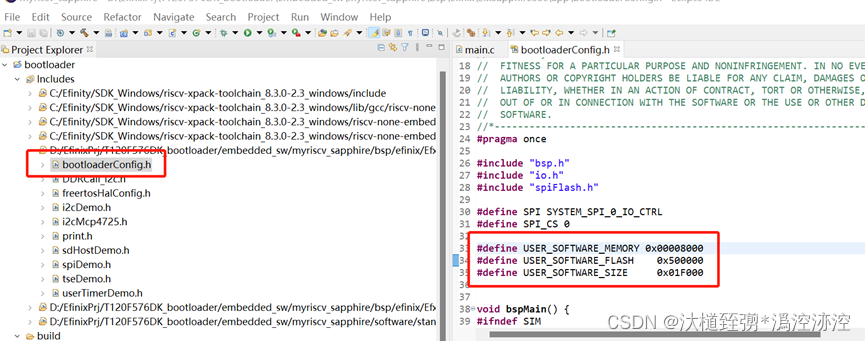

3、修改Bootloader的头文件的相关参数：

注：Memory是App软件搬移到DDR内运行起始地址，Flash为App软件在Flash内存储的起始地址，Size为App软件的大小；

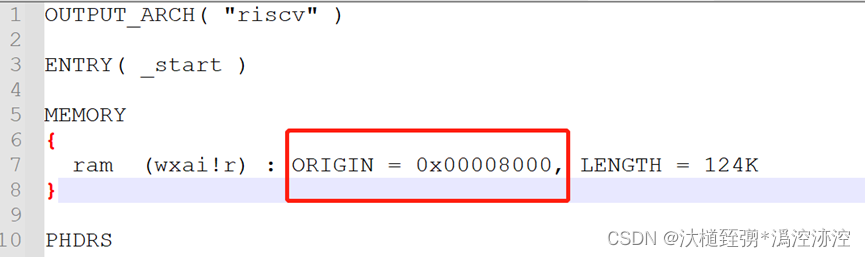

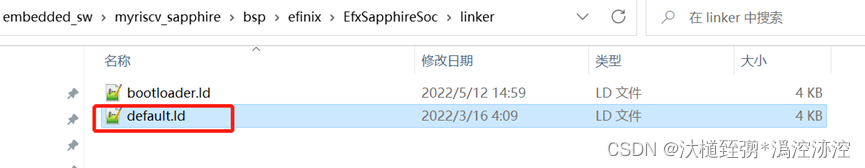

4、修改相关的引导文件的参数：

注：注意和自己要设置的参数保持一致，修改后重新编译bootloader工程和用户App工程；

 5、产生Hardware所需要的OCR初始化文件

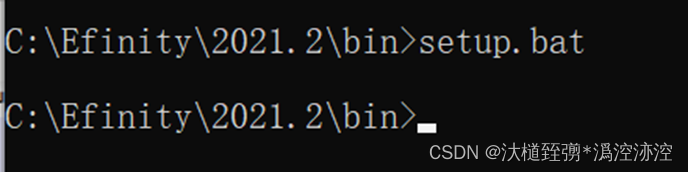

需要确认用户Efinity的安装路径，并在cmd中指向安装路径，运行Setup.bat脚本：

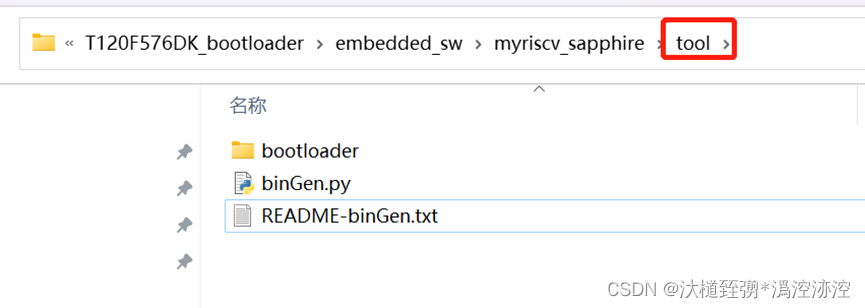

找到软核目录下的tool文件夹，并将生成的bootloader.bin文件拷贝到该文件夹下

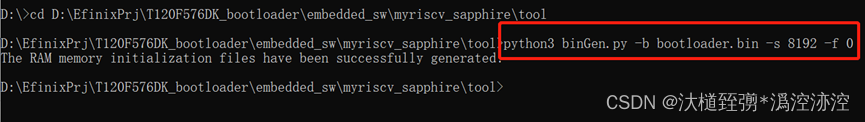

并在从cmd内运行指令：python3 binGen.py -b bootloader.bin -s <RAM size> -f <FPU>

注：-s <RAM size>为设置的片上ram的大小，-f <FPU>为是否打开浮点，打开生成8个bin,FPU设置为1；不打开生成4个bin,FPU设置为0；

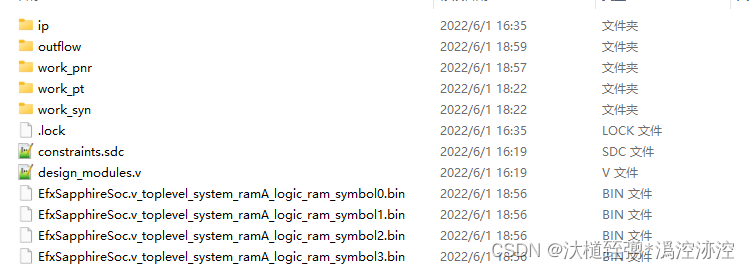

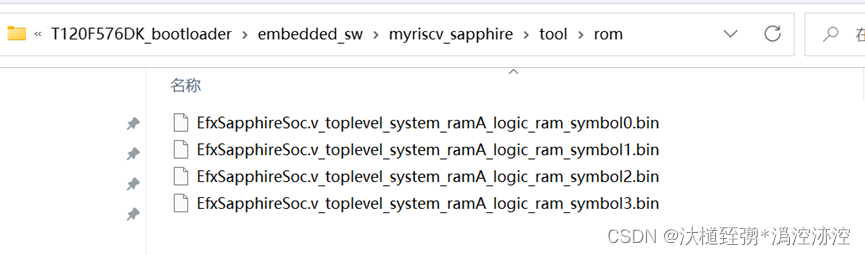

运行后在tool文件夹下生成rom文件夹，将内部的四个文件拷贝并替换运行目录下的四个文件，并重新编译工程

 至此，将重新编译生成后的硬件逻工程的hex文件和用户App生成的bin文件打包烧写就可以正常启动用户的项目工程；

大家动手修改测试一下，实践才能有所收获^_^；
