FP6195耐压60V电流降压3.3V5V模块供电方案

FP6195是一个内置MOS的降压调节器。它可以在一个宽的输入电源范围提供0.8A连续输出电流，具有良好的负载调整率。电流模式操作提供了快速的瞬态响应，并提高了回路的稳定。自带可调过电流保护和过温保护功能。内部软启动减少了通电时对输入源的压力。

特色

➢ 输出电流可达0.8A

➢ 工作电压范围 9V~60V

➢ 输出电压范围 0.812V~VIN*0.9

➢ 关机耗电流小于 1μA

➢ 固定工作频率 480KHz

➢ 内置软启动

➢ 可调过电流保护(OCP)

➢ 过温保护(OTP)

➢ 封装 SOT23-6L

应用案例：

1、WIFI模块供电：用FP6195给WIFI无线模块供电

2、液晶屏供电：用FP6195给液晶屏驱动和屏幕供电

3、兼容MP2459：完全兼容MP2459且具有更强的驱动能力

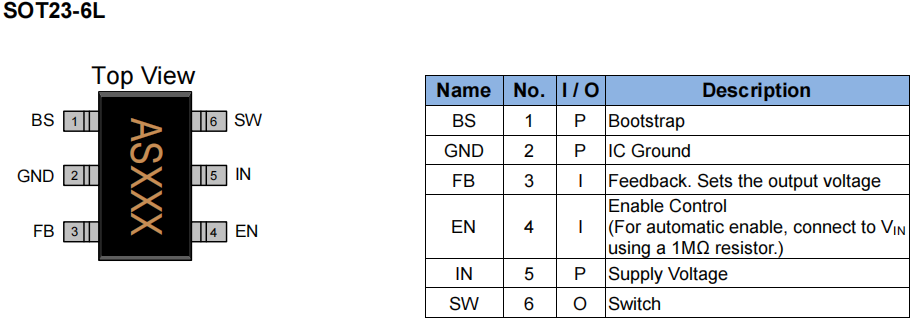

封装脚位

应用电路图

布板建议
