API650E显示驱动

前言
一、API650E显示驱动端口配置
二、延时函数
三、模拟IIC起始、终止信号
四、模拟应答信号
总结

前言

应用于51单片机

一、API650E显示驱动端口配置

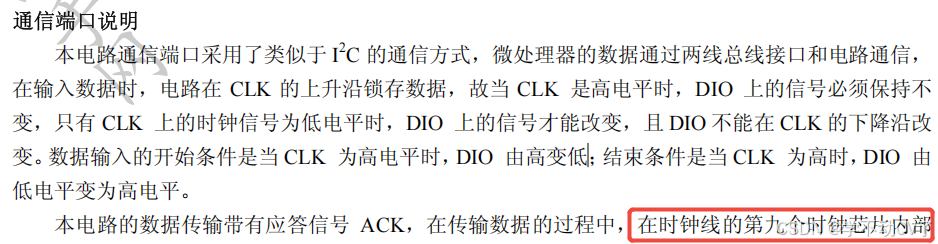

首先对端口进行配置，默认可以选择为强推挽输出模式，其中SDA端口根据API650E芯片使用手册可以得到，需要将其在恰当的时候配置为输入模式。
在这里插入图片描述

因此需要将SDA在接收8位数据以后，将IO口配置为输入，然后再将SDA手动置“0”，（结合波形分析出，下面会详细阐述这一点）。
配置端口代码如下：

//宏定义SDA端口和SCL端口
P2CON |= 0x20; P2PH |= 0x00; //2.5-SDA-默认为强推挽输出
P2CON |= 0x40; P2PH |= 0x00; //2.6-SCL-默认为强推挽输出

//SDA端口
#define AIP650E_SDA_OUTPUT           {P2CON |= 0x20; P2PH |= 0x00;}  //2.5配置为输出
#define AIP650E_SDA_INPUT            {P2CON |= 0x00; P2PH |= 0x20;}  //2.5配置为输入

#define IO_SDA_PIN							(P25)
#define IO_SCL_PIN							(P26)

#define OUT_AIP650E_SDA(sig)      { if(sig>0){IO_SDA_PIN = 1;} else {IO_SDA_PIN = 0;} }
#define OUT_AIP650E_SCL(sig)      { if(sig>0){IO_SCL_PIN = 1;} else {IO_SCL_PIN = 0;} }

二、延时函数

以下是本段代码用到的延时，使用Nop语句，注意：在51单片机中写成“nop()”，区别于32单片机。

void f_NOPDelay(uint16_t i_Value)
{
	uint16_t i;
	for (i = 0; i < i_Value; i++)
	{
		_nop_();
	}
}

static  void  f_AIP650E_Delay(void)
{
	f_NOPDelay(5); /* Nop延时函数 */
}

三、模拟IIC起始、终止信号

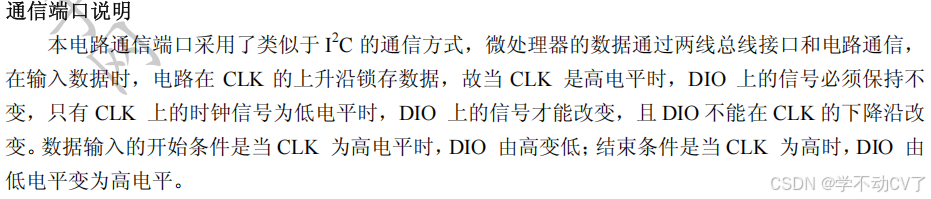

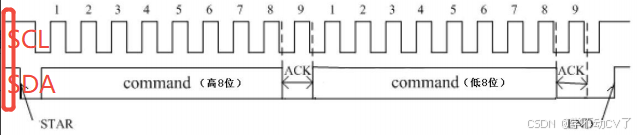

从芯片手册中可以看出两个端口都是先高电平，接着是低电平，最后才开始数据的传输。因此在起始信号配置中，如以下代码中所示首先是高电平，然后延时一段时间后变成低电平。
在这里插入图片描述

起始信号

//功能描述: 根据数据手册得出**起始信号**以下配置
void f_AIP650E_SendStart(void)
{
	AIP650E_SDA_OUTPUT;
	OUT_AIP650E_SDA(1);
	OUT_AIP650E_SCL(1);
	f_AIP650E_Delay();
	OUT_AIP650E_SDA(0);
	f_AIP650E_Delay();
	OUT_AIP650E_SCL(0);
}

起始信号

void f_AIP650E_SendStop(void)
{
	AIP650E_SDA_OUTPUT;
	OUT_AIP650E_SDA(0);
	OUT_AIP650E_SCL(0);
	f_AIP650E_Delay();
	OUT_AIP650E_SCL(1);
	f_AIP650E_Delay();
	OUT_AIP650E_SDA(1);
}

四、模拟应答信号

由于本人也是小白，因此在应答信号这里进行了一些分析。
主要的目的是对以下这两行代码的分析

OUT_AIP650E_SDA(0);
OUT_AIP650E_SDA(1);

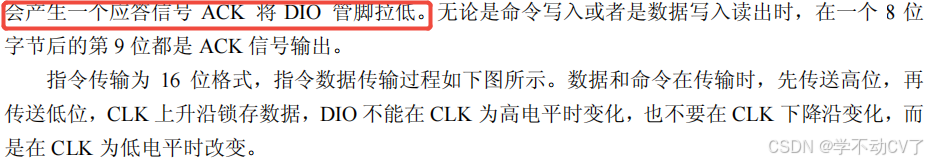

原因：在芯片手册中可以看到，
“本电路的数据传输带有应答信号 ACK，在传输数据的过程中，在时钟线的第九个时钟芯片内部会产生一个应答信号 ACK 将 DIO（SDA）管脚拉低。无论是命令写入或者是数据写入读出时，在一个 8 位字节后的第 9 位都是 ACK 信号输出。”
在这里插入图片描述

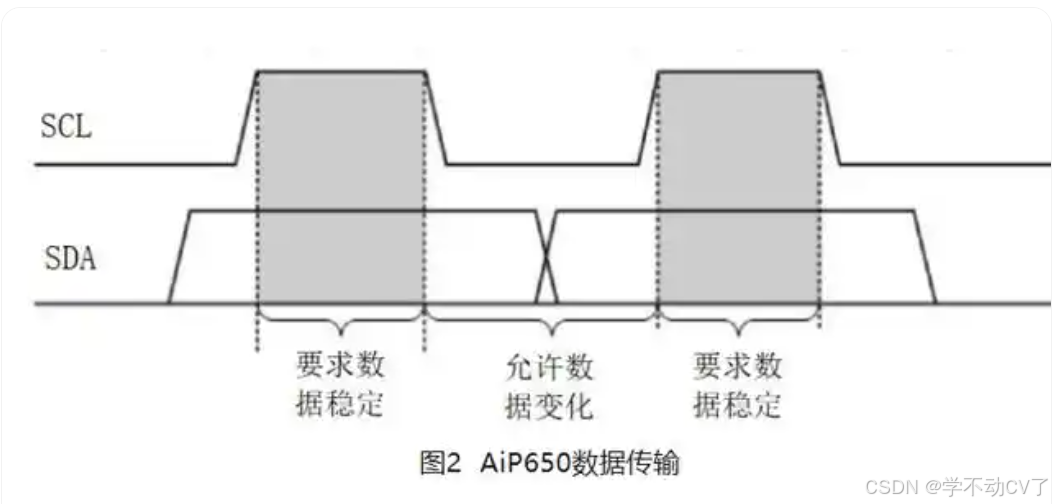

在进行数据传送时，在SCL的上升沿锁存数据，SCL为高电平期间，SDA线上的数据必须保持稳定，只有在SCL线上的信号为低电平期间，SDA线上的数据状态才允许改变，且SDA线上的数据不能在SCL为下降沿改变。

1.屏蔽OUT_AIP650E_SDA()的时序图

因为是第一次使用模拟IIC，对“模拟”理解的不太深入，因此认为接收8为数据以后芯片会发出一个低电平信号给SDA，只需要主控芯片读出该低电平信号就行。（此时已经将SDA端口配置为输入**（对主控芯片来说）**）。因此第一次将直接就将该行代码屏蔽，只是将SDA配置为输入，源码如下：

u8 f_AIP650E_Wait_Ack(void)
{
	u8 ucErrTime=0;
	AIP650E_SDA_INPUT;
//  OUT_AIP650E_SDA(0);
//  OUT_AIP650E_SDA(1);
	f_AIP650E_Delay();
	OUT_AIP650E_SCL(1);
	f_AIP650E_Delay();
	while(IO_SDA_PIN)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			f_AIP650E_SendStop();
			return 1;  //表示传输出问题了，不能在继续显示了。
		}
	}
	OUT_AIP650E_SCL(0);
	return 0;
}
//发送一次数据的代码
void f_AIP650E_Send_Byte(uint8_t i_Data)
{
	uint8_t i;
	AIP650E_SDA_OUTPUT;
	OUT_AIP650E_SCL(0);
	f_AIP650E_Delay();
	for(i = 0; i < 8; i++)
	{
		if((i_Data & 0x80) >> 7)
		{
			OUT_AIP650E_SDA(1);
		}
		else
		{
			OUT_AIP650E_SDA(0);
		}
		i_Data <<= 1;
		f_AIP650E_Delay();
		OUT_AIP650E_SCL(1);
		f_AIP650E_Delay();
		OUT_AIP650E_SCL(0);
		f_AIP650E_Delay();
	}
}

//整个过程。
extern uint8_t WriteOneByte(uint8_t SlaverAddr,uint8_t DataToWrite)
{
	uint8_t ErrFlag = 0;
	f_AIP650E_SendStart();
	f_AIP650E_Send_Byte(SlaverAddr);
	ErrFlag = f_AIP650E_Wait_Ack();
	if(ErrFlag == 1)
		return ErrFlag;
	f_AIP650E_Send_Byte(DataToWrite);
	ErrFlag = f_AIP650E_Wait_Ack();
	if(ErrFlag == 1)
		return ErrFlag;
  f_AIP650E_SendStop();
	return 0;
}

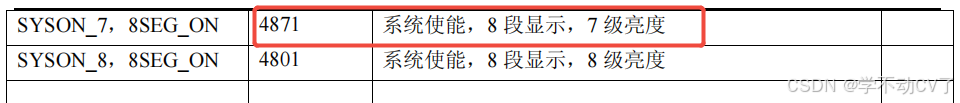

//再试用过程中只需要调用该函数即可，其中调用之前，需要进行一次初始化，参考芯片手册，本文选择的是0x4871。
在这里插入图片描述

WriteOneByte(0x48,0x71);
WriteOneByte(0x6E,0x80);

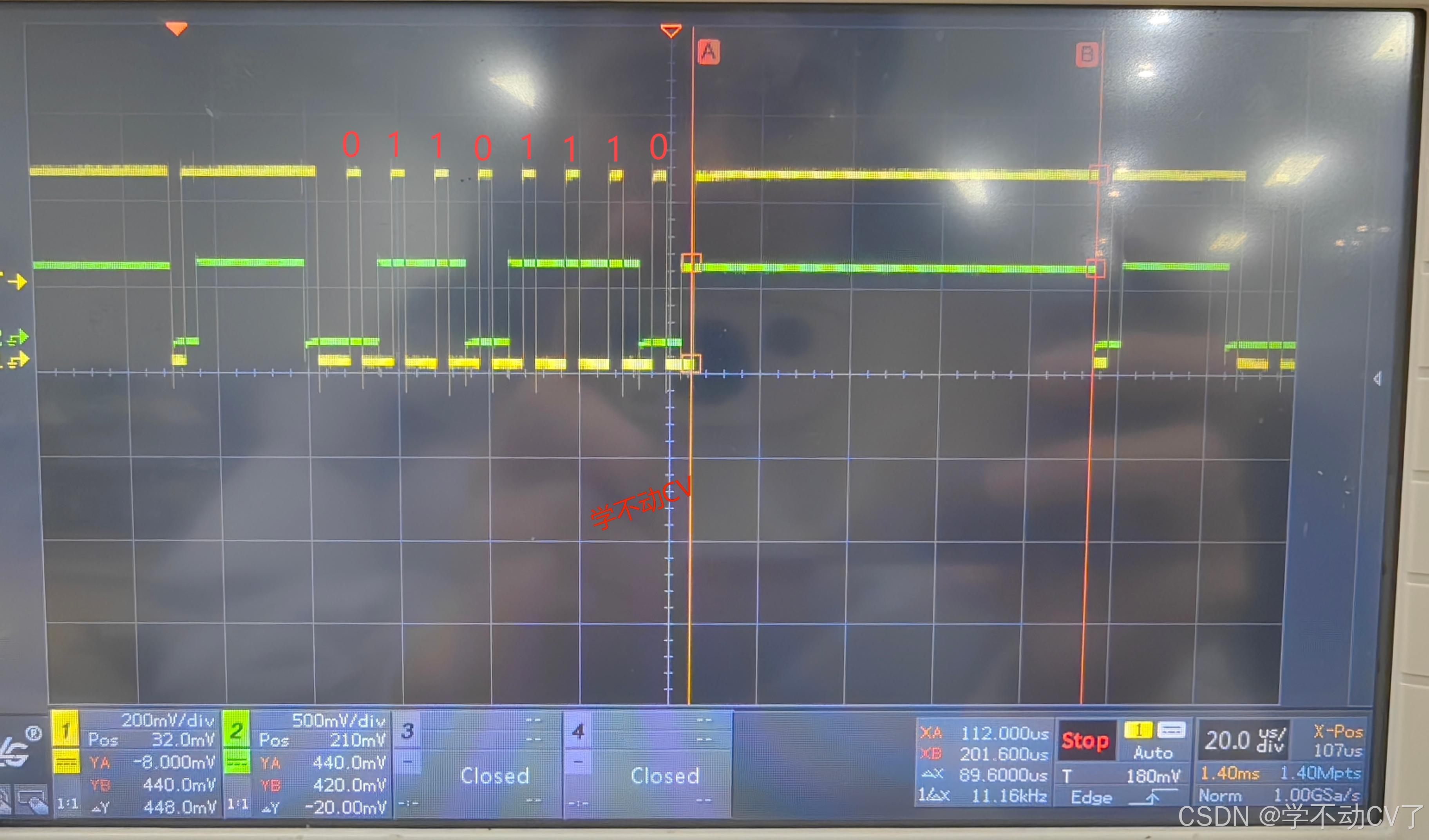

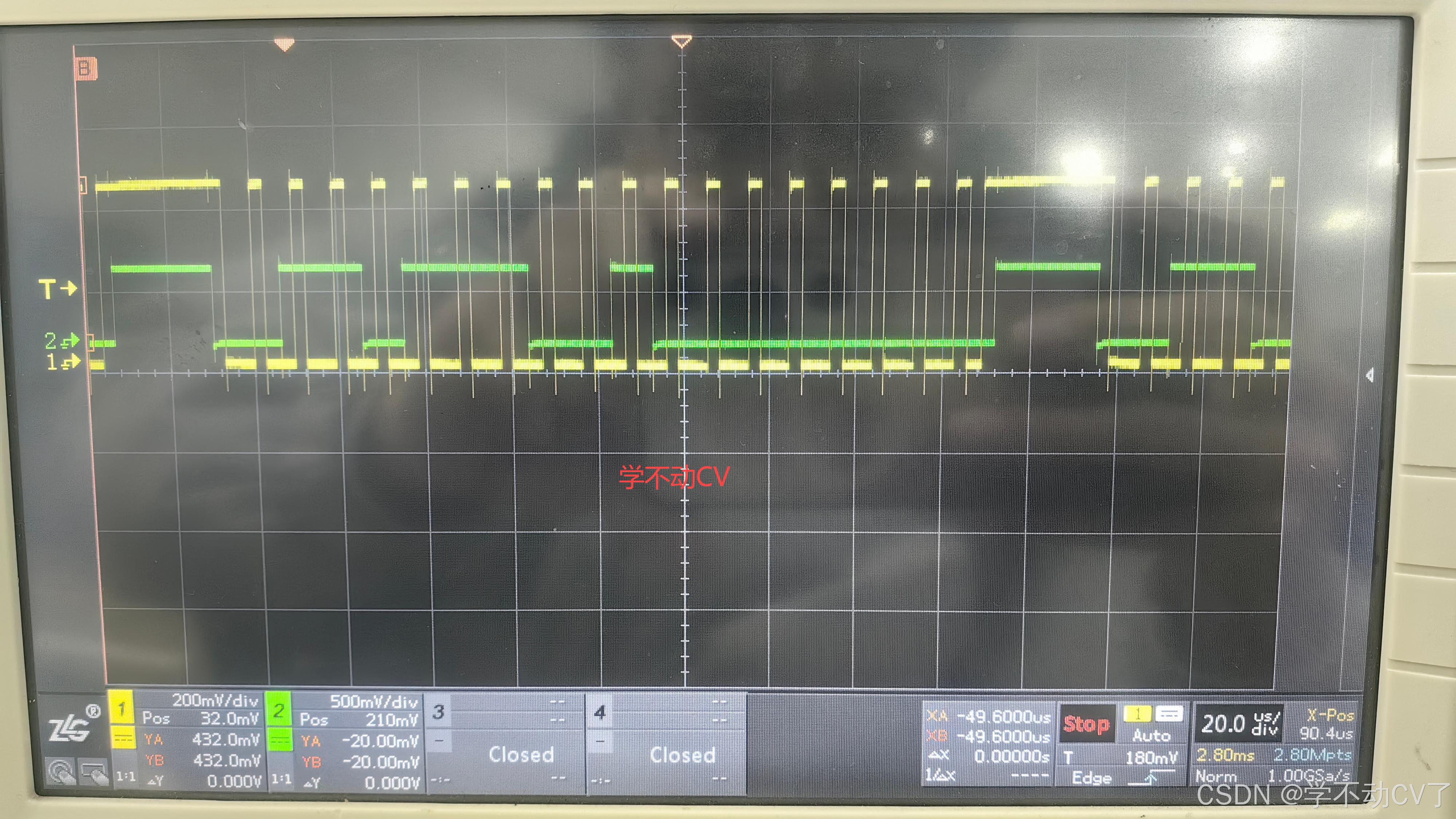

以下是波形分析：
在这里插入图片描述
第一次传输的数据是0x6E，在传输完成以后需要一个ACK信号，本身第一次的数据最低位是“0”，虽然将该端口配置了上拉电阻输入，但是依旧保持低电平，因此被SCL锁存到，完成了一次应答。接着进行0x80数据传输。结合源码可以清晰的分析出这段时序图，本文就不在详细赘述。分析的整体思路就是：

首先需要明白数据的地方就是图中标记的，黄色代表SCK（时钟线），绿色代表的是数据线。
为什么数据可以有效传递，这是因为芯片手册中明确说明了“SCK（时钟线）由低到高的过程才能有效的传递数据”，
结合程序以及上述图片内容一步一步认真的走程序，就可以完整的分析上述的时序图，分析完以后代表了你彻底理解了针对AIP650E显示芯片模拟IIC传输过程。

2.OUT_AIP650E_SDA(1)的时序图

以下是源码：

u8 f_AIP650E_Wait_Ack(void)
{
	u8 ucErrTime=0;
	AIP650E_SDA_INPUT;
    OUT_AIP650E_SDA(1);
	f_AIP650E_Delay();
	OUT_AIP650E_SCL(1);
	f_AIP650E_Delay();
	while(IO_SDA_PIN)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			f_AIP650E_SendStop();
			return 1;
		}
	}
	OUT_AIP650E_SCL(0);
	return 0;
}

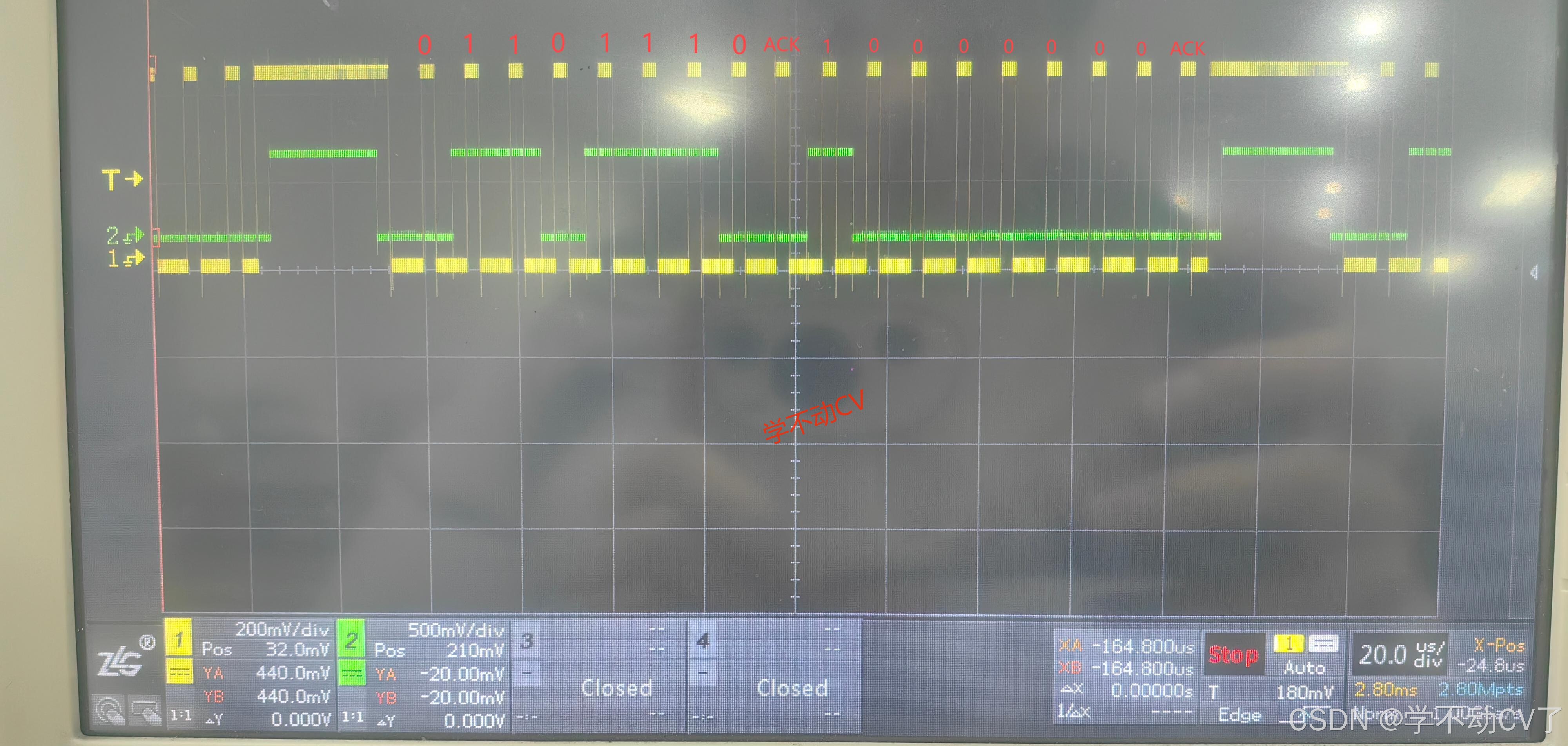

以下是时序图：
在这里插入图片描述
可以看出在传输0x80时，无法有效传递，也就是说在应答信号时，将

   OUT_AIP650E_SDA(1);

并没有收到该端口自动变低电平的信号，因此传输不成功，而中间这一段这么长的空闲，就是这段代码导致的

	while(IO_SDA_PIN)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			f_AIP650E_SendStop();
			return 1;
		}
	}

因为此时IO_SDA_PIN = 1；由于没有收到低电平信号，因此一直在执行While（）里面的程序，直到最后达到最大时间，执行停止信号函数。

f_AIP650E_SendStop();

在这里插入图片描述

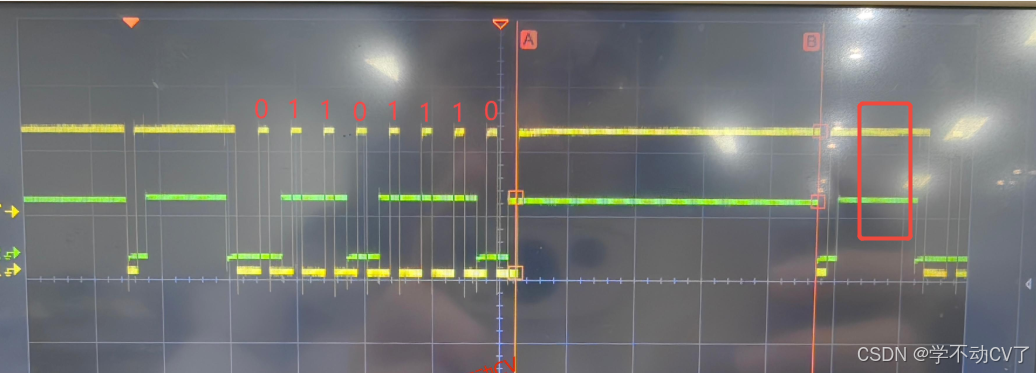

标红框的这一段是主循环的时间，跟我调用该函数位置有关。

3.OUT_AIP650E_SDA(0)的时序图

u8 f_AIP650E_Wait_Ack(void)
{
	u8 ucErrTime=0;
	AIP650E_SDA_INPUT;
	OUT_AIP650E_SDA(0);
	f_AIP650E_Delay();
	OUT_AIP650E_SCL(1);
	f_AIP650E_Delay();
	while(IO_SDA_PIN)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			f_AIP650E_SendStop();
			return 1;
		}
	}
	OUT_AIP650E_SCL(0);
	return 0;
}

在这里插入图片描述
可以看出与第一次的时序图完全一样，

总结

个人认为，在传输8为数据以后，在配置完SDA端口作为输入端口以后，需要手动的将SDA的端口电平置为“0”。避免由于上一个8为数据的最低位是1，硬件又不能将SDA端口自动置“0”，从而出现显示错误现象。（本次的第一个8位数据是0x6E，也就是0110 1110）因此可以看出最地位是0，不会影响下一次的8位数据传递，但是假如第二个8，也就是段选的时候数据为（0x81）那么传输的时候就会出现错误，因为SDA将会一直保持高电平，并不能满足ACK应答信号。
