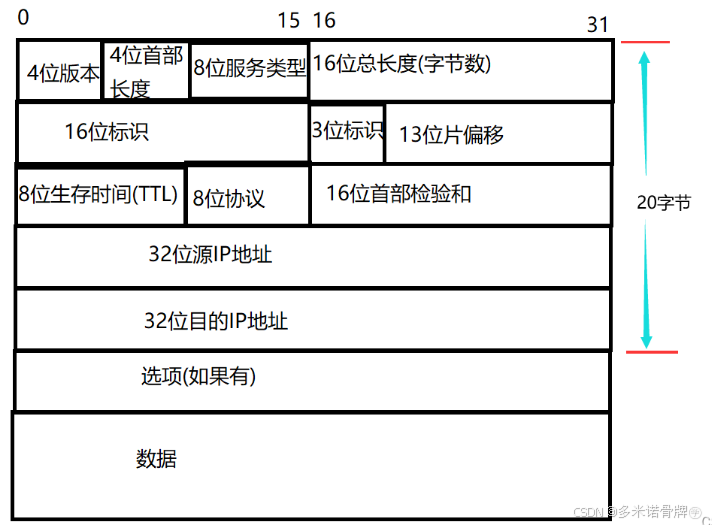

8位服务类型：3位优先权字段(已经弃用)，4位TOC字段和1位保留字段(必须为0)，4位TOS分别表示最小延时，最大吞吐量，最高可靠性，最小成本，这四者相互冲突，只能选择一个。对于ssh/telnet这样的应用程序，最小延时比较重要；对于ftp这样的程序，最大吞吐量比较重要。16位标识：唯一的标识主机发送的报文，如果IP报文在数据链路层被分片了，那么每一个片里面的这个id是相同的。 3位标注字段:第一位保留(保留的意思是限制不用,但不好说以后会不会用到).第二位置为1表示禁止分片,这时候如果报文长度超过MTU,IP模块就会丢弃报文,第三位表示更多分片,如果分片的话最后一个分片置为0,否则为1,类似一个结束标记.

13为分片偏移: 是分片相对于原始IP报文开始处的偏移,其实就是在表示当前分片在原报文处在哪个位置,实际偏移的字节数是这个值*8得到的,因此除了最后一个报文之外,其他报文的长度必须是8的整数倍(否则报文就不连续了).

8为生存时间:数据报到达目的地的最大报文数,一般是64,每经过一个路由,TTL-=1,一直减到0还没到达,那么就丢弃了,这个字段主要用来防止出现路由循环.

8位协议:表示上层协议的类型.

16位头部校验和:使用CRC进行校验,来鉴别头部是狗损坏.

2.3 IPv4与IPv6

IPv6是更高一级的IP版本,但是现在我们使用的基本都是IPv4,全面普及IPv6暂时不现实.只能慢慢的迁移.

2.4 一跳

当报文由一个节点交付给下一个节点的时候,称为数据包的一跳.

2.5 8位生存时间

游离报文:当一个报文在进行发送的时候,双方关闭网线,就会形成游离报文.如果游离报文发现网线关闭,就可能被丢弃,但是如果没有发现网线关闭,就有可能在几个节点的环路中来回跳转,每跳转一次都会消耗一定的资源,当网络中积攒了大量游离报文就有可能造成网络的崩溃.

因此引入了8位生存时间,它表示的是一共能够发生几次跳转,当达到跳转上限的时候,报文会自动销毁.

2.6 分片问题

2.6.1 分片的方式和原因

因为IP网络层也不是最终发送报文的一层,发送保卫由下一层即数据链路层来实现.数据链路层规定,一次向网络中发送的报文大小是MTU:1500字节.

那么如果TCP传给IP的数据太多,导致IP报文太大怎么处理呢?注意IP是面向数据报的,而不是面向字节流的.

这个时候就需要将IP报文进行分片操作了,分片之后由对端的IP层来进行组装.

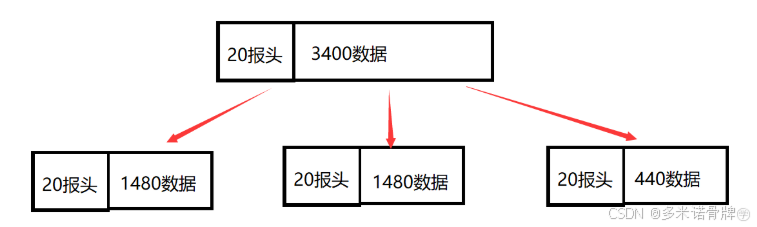

比如IP的数据是3400字节,此时就需要对此IP报文进行分片操作:

分片的过程就是将原有的报文提出,作为其中一个子报文的首部,然后将数据分为几个1480部分,并为它们添加报头.

这一过程是IP层做的,与传输层无关,传输层也不知道.

2.6.2 分片的缺点

分片会提高丢包的风险,因为是将报文分几份来进行发送的.如果不想分片,那有谁来决定呢?

答案是传输层,因为传输层才是数据发送的控制部分,他可以决定数据什么时候发,发多少的问题.注意UDP协议的话,如果数据太多,那么只能进行分片,但是如果TCP协议的话,因为由缓冲区,因此可以进行控制不分片的.

2.7 组装问题

2.7.1 16位标识

当分片的报文达到对端的时候,就需要进行报文的组装了.此时IP报文中的16为标识开始发挥作用,来源于同一报文的分片报文,它们的16为标识符是一样的,这样就可以进行分堆,比如这一批报文都来自一个IP报文分片产生的.

2.7.2 13位偏移

有了16位标识,是远远不够的,因为只能区分哪些报文是一起的,但是无法判断报文的组合顺序.因此需要引入位偏移.它表示的是有效载荷在原始报文的有效载荷的偏移量.依据偏移量进行升序排序即可.

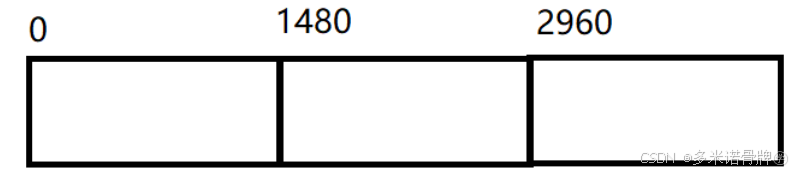

比如将一个IP报文拆分成这三个部分,那么它们的位偏移就分别为0,1480,2960.

2.7.3 3位标志

我们发现,当报文发生丢失就可以通过偏移量来发现,因为如果首报文或者中间报文丢失,偏移量是连接不上的(每个报文都有自己的数据大小,IP报文数据大小+IP报文的偏移量=下一个报文的偏移量).

但是如果是尾部丢失了呢?如何查找呢?

因为引入3位标志,其中1位保留,一位表示禁止分片,最后一位就表示是否有更多的报文,当最后一位为1的话,就表示有更多报文,如果为0的话就表示没有更多的报文了.

3.网段划分

3.1 网络号与主机号

比如对于192.168.128.10这台主机,它所在的网段号是192.168.128.它的主机号是10.

网络号:保证互相链接的两个网段具有不同的标识.

主机号:同一个网段内,主机之间具有相同的网络号,但是必须有不同的主机号.

同一个网段的两个主机,网段号相同,主机号不同.

3.2 通信的过程

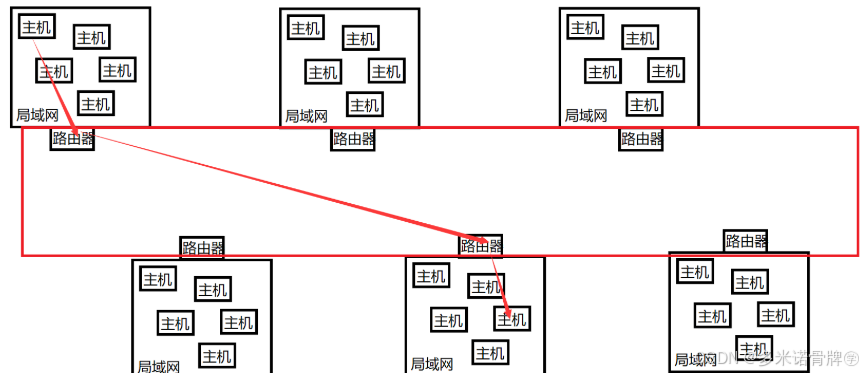

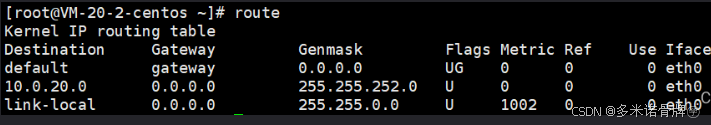

当一台主机想向另一台主机发送消息的时候,会首先查看自己的网络号与当前局域网的网络号是否相同,如果不相同,就会到路由器构成的网络中查找那个网络号符合条件,找到符合条件的网络号之后,再到该网络号对应的局域网中根据主机号找到对应的主机.

手动为子网内新增的主机分配节点IP地址是很复杂的事情,有一种技术称为DHCP,能够自动的给子网内新增的主机节点分配IP地址,一般路由器都带有DHCP功能,因此路由器也可以看做一个DHCP服务器.

3.3 划分网络号与主机号

3.3.1 最初的划分方法

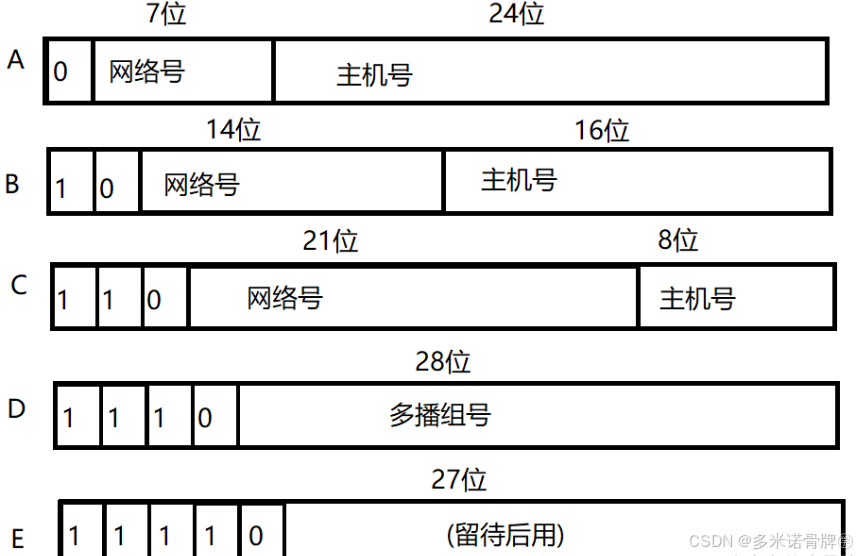

过去曾经提出过一种划分网络号和主机号的方案,把所有的IP分为5类:

随着网络的发展,大多数组都申请B类网络地址,这就导致B类的地址很快就分配完了,而A类却浪费了大量地址.

例如申请了一个B类地址,理论上一个子网内能允许6万5千多个主机,A类地址的子网内的主机数更多.

然而在实际的网络中,不会存在一个子网内有这么多的主机,因此大量的IP地址都被浪费了.

3.3.2 CIDR划分

针对这种情况,提出了新的划分方案,称为CIDR.

引入一个额外的子网掩码,来区分网络号和主机号.

子网掩码也是一个32位的正整数,通常用一串"0"来结尾.

将IP地址和子网掩码进行按位与操作,得到的结果就是网络号.

网络号和主机号的划分与这个IP地址是A类,B类还是C类无关.

总结来说就是: 人为定义一个子网掩码,并规定子网掩码从左到右必须是连续的1或者0(通常首位为1),从而根据网段中的主机量来控制网络号和主机号.

举个例子:比如某一个局域网内有256台主机,假设它的网络号被设定为140.252.20.0,那么在该网络的主机的IP范围就是140.252.20.0~140.252.20.255,正好256台.其中每一台主机按位与上该局域网的子网掩码都可以得到网络号,此时子网掩码的值是255.255.255.0.

还有一种更加简洁的标识方式:140.252.20.68/24表示的是IP地址为140.252.20.68,并且子网掩码的高24位是1,即255.255.255.0

4.特殊的IP地址

将IP地址中的主机地址都设为0,就变成了网络号,代表整个局域网.

将IP地址中的主机地址全部设为1,就成为了广播地址,用于给同一个链路中相互连接的所有主机发送数据包.

127.*的地址用于本机轮回测试,通常是127.0.0.1

5.私有IP和公有IP

5.1 常用的分配IP地址的方法

IP地址是一个4字节32位的正整数,那么一共只有2的32次方个IP地址,大概是43亿左右,而TCP/IP协议规定所有主机都要有IP地址,这就会出现僧多粥少的情况.虽然我们使用了CIDR划分,但是指标不治本,32位的IP是不能改变的.

因此我们使用三种方式来分配IP地址:

1.动态分配IP地址,当一个设备接入网络之后,在为其分配IP地址,不过对于我们购买的云服务器来说,IP地址基本是一个.

2.NAT技术.

3.IPv6:IPv6不是IPv4的升级版,这是两个无关的协议,IPv6使用16个字节128位表示一个IP地址,但是IPv6还没有普及.

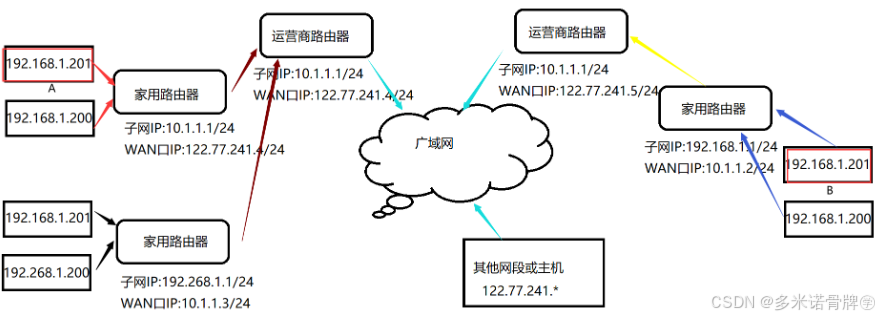

4.地址的复用(即公有IP和私有IP),下面来详细介绍.
