一、方案背景
多媒体报告厅系统随着以电脑为中心的多媒体技术的普及和提高，给会议工作带来了新的手段和方法，尤其是近几年，视频会议、远程教学、多媒体演播系统等可视化信息技术在会议室领域得到广泛应用，多媒体报告厅以其功能的多样性(如现场会议、学术报告、培训教学的实况直播会后点播等应用)得到迅速普及。在多媒体报告厅里不管是作报告、总结、汇报、介绍产品等等，用电脑互动操作的图、文、声、影、画展示以及利用先进的演播系统对报告厅内的重要活动进行了实时的录制、导播、直播，充分调动了与会者（观众）以及远程与会者（观众）的感官知觉，大大提高了会议效果。报告厅已经进入了多媒体时代现代多媒体报告厅已成为现代新型办公建筑越来越重要的设计范畴，随着时间的发展，对音视频高质量和网络化集成都提出了全新的概念。对多媒体报告厅的方案设计及系统集成也提出了更高的技术要求。
本方案重点讲述高品质视频采集控制和录制播出系统在多媒体报告厅的应用，本系统采用视频采集控制领域专业级云台摄像机、专业级导播控制系统和播出系统，实现多机位摄像机的远程控制、多路视音频导播切换、高码流录制存储、大规模直播分发等功能，充分满足了多媒体报告厅内组织各种大型学术报告、专家讲座、大型晚会的实时图像、声音全方位高清记录，以及网络直播、点播的需求。
二、系统方案概述
多功能报告厅主要实现两大功能：一个是会议、讲演、国际学术交流和报告等活动；一个则是利用多媒体演播系统对上述活动进行辅助交流、直播演示、资源生成等应用功能，它将目前流行的各种媒体的节目，通过本地视频显示系统和高保真的音响设备以及通过网络客户端进行会议的实况直播等应用，实时展现给所有观众。使会议的内容生动化、形象化和具体化，系统充分体现了现代多媒体演播设备的作用。
高品质视频采集控制和导播制作系统主要包括报告厅的视频采集摄像系统、导播切换系统和流媒体播出系统这几个方面的功能。视频采集控制环节对于多功能报告厅至关重要，无论是大型演出、学术报告、课程录制、室内活动等都离不开对视频采集和控制。摄像机控制系统方面采用专业级摄像机高精度遥控云台一体机，实现对报告厅内多机位摄像机全方位的远程遥控（远程控制摄像机开关机、水平、俯仰、变焦、聚焦、光圈大小和模式调整、白平衡远程调节、增益、快门、菜单等），达到报告厅现场无人化拍摄，全程后台远程控制，最大程度上减少对报告厅的干扰。报告厅多路高清视音频直接通过导播一体机，最大实现6路高清视频导播切换和高码流本地录制、网络流媒体推送，也可以把PGM主监画面投放到现场大屏或者后期编辑使用等。
三、系统构成

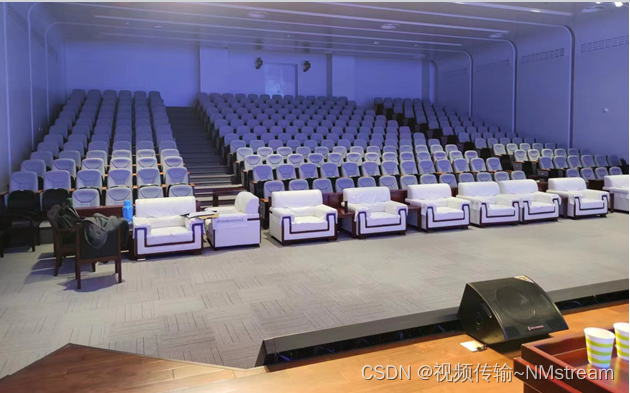

报告厅采用高品质视频采集和导播制作系统：报告厅后墙布置2台高清云台一体化摄像机，用于对主席台的拍摄（全景机位、特写机位）；主席台左右两侧耳室墙壁各布置1台高清云台摄像机用于对观众席进行全景和特写的拍摄。
控制室布置1台专业级导控一体机，实现对报告厅内4个云台一体摄像机位的远程控制（开关机、水平、俯仰、变焦、聚焦、光圈、镜头预置位、菜单等），以及视音频的导播切换、高清录制、推流直播等功能，真正实现了摄像机控制和视频导播切换一体化（控切一体），高度集成的设备减少了设备冗余造成的故障点增多、标准不一等缺陷，满足报告厅高水平节目的拍摄和制作需求。
机房布置1套固态流媒体系统和智能播控系统，负责把广播级导播切换一体机PGM流媒体信号进行大范围的网络直播并发，满足校园局域网和校外互联网的直播、点播需求，可以将高清信号实时传送到每个教室观看，可通过PC端、PAD、手机等多种终端实时观看到报告厅的直播画面。

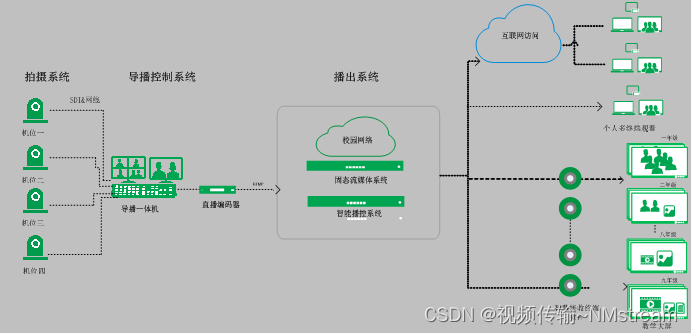

四、系统拓扑图
- 报告厅里面4机位（后面2机位，前面左右两侧各1机位），采用NM-220V5一体化云台摄像机，后面两机位，远距离拍摄主席台特写与全景，主席台左右两侧采用摄像机，负责观众的拍摄。摄像机集成高精度智能控制云台通过后端导控一体机AU-CT40C可实现摄像机的开关机、俯仰、旋转、变焦、聚焦（手动/自动）、光圈大小调整、白平衡调整、快门、增益、菜单等远程操作；
- 导播切换一体机AU-CT40S，它包括视频切换台、导播、录制、音频控制并支持导播监视。实现对精品节目的录制和切换等功能；AU-NME9000高清网络媒体编码器将导播切换完成的信号，实时编码压缩推送至AuraStone固态流媒体系统，AuraStone固态流媒体系统与NMB01播控系统完成本地化大数据调度与分发，推送，实现大规模直播、点播功能；
- 整个系统架构简单，从前端视频采集到导播控制录制以及后端节目播出均采用嵌入式专业设备，系统搭建安装方便，高稳定性，系统兼容性强。本地化系统的搭建除了报告厅直播外也可以引入校园电视台，及现有实时信号，开展本地化的大规模直播应用。
五、主要设备介绍

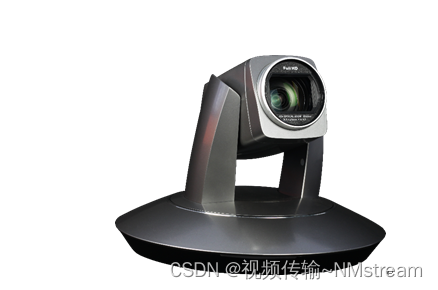

1、NM-220V5 高清摄像机
- 214 万像素 1/2.8 英寸 CMOS 传感器；
- 20 倍或 12 倍光学变倍 ，16 倍数字变焦；
- 支持 H.265、H.264 网络视频编码；
- 支持 HDMI、USB3.0、IP、3G-SDI；
- HDMI、网络、3G-SDI 最高支持全高清 1080P60 视频输出；
- USB3.0 支持 UVC、UAC 协议；USB3.0 支持 YUY2 非压缩视频
- 格式 ，最高可达 1080P30；
- 支持双码流 ，支持多级别视频质量配置；
- 支持 1 路 LINE in 音频输入 ，3.5mm 音频接口；
- 支持 TF 卡存储功能；
- 精密传动系统 ，定位精确 ，运行平稳；
- 支持 PELCO、VISCA 等多种控制协议；
- RS232 IN 、RS232 OUT、RS485 多种控制接口 ，支持菊花链组网；
- 配多功能 IR 遥控器；
- 内置中英文操作菜单；
- 支持桌面安装、壁挂安装和吸顶安装3种安装方式；

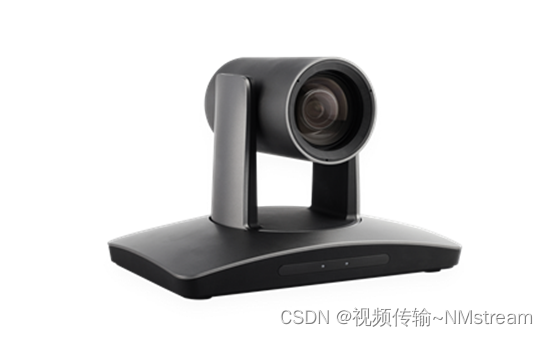

2. NM-3003S高清摄像机
- 213万像素 1/2.8英寸CMOS传感器；
- 支持全高清1080P60到标清的多格式视频输出；
- 高清、标清视频可同时输出；
- 支持HD-SDI， DVI-I等高清视频输出接口；
- 内置OSD操作菜单；
- 360倍变焦(30倍光学，12倍数字)；
- 精密蜗杆传动，定位精确，运行平稳；
- 支持VISCA等多种协议及多种控制接口，支持菊花链组网；
- 配多功能IR遥控器；
- 智能曝光有效解决投影、电视等设备对拍摄人物的影响；
- 支持桌面安装、吸顶安装、壁挂安装三种安装方式。

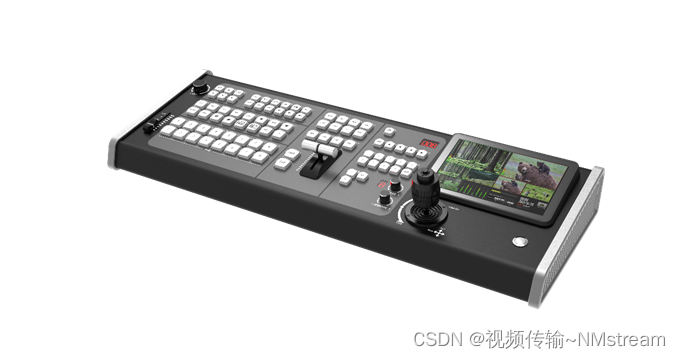

3、AU-CT40S导播切换台
产品简介
AU-CT40S高清导播切换台是一款用于多种场景下稳定、快速、高效的切换台，具有体机小巧、携带方便、使用简单的特点。
该产品是互联网+以及融合媒体信息井喷时代下而孕育出的产品，具有超强的基因，集合了8通道视频信号切换、实时直播、视频录制、字幕、特效切换以及强大的远程摄像机控制等多种功能于一体。
产品采用串行传输(Serial Port)，能连接六台摄像机。精致耐用，使得在广电市场和影视行业颇受好评。系统内置480GSSD超大空间，同时支持USB3.0高速介质盘作为录制存储盘，录制文件码率高达30Mbps（1920*1080）。
4. AU-NME9000高清网络媒体编码器
功能参数：
"1. 支持1路SDI/HDMI（2选一出厂选配1种）信号输入, 1路3.5音频输入。
2. 支持1路IP信号输出，支持HLS、HTTP、RTSP、RTMP、UDP、组播、单播等流媒体协议。
3. 支持1920x1080p/1920x1080i/1280x720p/720*576i/720*576p/640*480i等常规分辨率输入。
4. 支持H.265 / H.264编码标准。
5. 支持H.265 main profile、H.264 BASELINE PROFILE、H.264 MAIN PROFILE、H.264 HIGH PROFILE等编码级别。
6. 支持640*360~1920*1080等编码分辨率自定义修改。
7. 支持CBR/VBR码率控制 16KBIT/S~12MBIT/S。
8. 支持OSD、文字，图片叠加。
9. 支持1路SDI（或HDMI）内嵌音频，1路3.5独立音频 (可调音频增益)。
10. 音频编码AAC/MP3，音频码率可调范围64Kb/s~384Kb/s。
11. 支持音频采样率32000、44100、48000等。
12. 具备RJ 100M/1000M自适应以太网口，TS标准流，双码流，ONVIF协议。
13. 支持IE配置、远程升级。
14. 电源规格5V~2.4A，10W低功耗。
15. 外形尺寸102mm x 70mm x 44mm(长x宽x高)。
16. 工作温度-20℃+ 60℃。
17. 工作湿度<90%，无冷凝。
18. 重量0.4KG。
19. LTE制式支持电信，移动，联通等3G/4G（或可选）。
20. 内置电池10000MAH。"

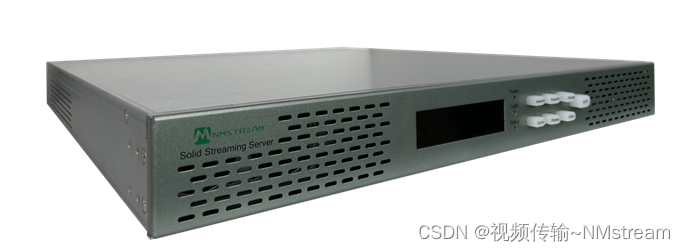

5、AuraStone固态流媒体系统
AuraStone固态流媒体系统是国内一款专门针对流媒体服务开发的硬件设备。固态流媒体服务器相比传统“软件+PC服务器”的模式有着无可比拟的优势。固态流媒体服务器的所有硬件设计都是专门针对流媒体服务的几个关键指标设计的，高带宽，大内存，超大数据交换，高可靠，易维护。
AuraStone固态流媒体系统包含了2TB具备全数据冗余的视频素材存储, 两个万兆光电接口(选配)，4个千兆以太网口, 总出口带宽高达26Gbps。AuraStone可以广泛的应用于远程教育，IPTV系统，视频网站，单位电视系统，互动直播等众多领域。
主要特性
1. 高可靠，专用设备，无病毒困扰。
2. 高带宽，4x1Gbps 以太网，2x10Gbps光网（选配）
3. 多信号源输入，单台服务器支持256路高清信号源输入
4. 高并发，单台服务器用户数高达2000+/10000+（选配光网）
5. 扩展灵活，支持负载均衡、多机集群
6. 安装简便，硬件设备，可以前面板液晶+按键配置设备IP地址
7. 应用灵活，支持机顶盒、PC、平板电脑、手机多屏同步收看
8. 超低延迟，PC端收看，延迟小于800毫秒
9. 功能强大，直播、点播、录制、媒体资源管理一并俱全
10. 易用性强，B/S架构，设备集成前台PC页面，手机页面，以及后台管理页面
11. 管理方便，内容管理、观众管理、业务人员管理逻辑清晰
12. 针对授权，针对不同用户级别授权指定观看内容
13. 易扩展，AURASTONE可以轻易挂载各种外置NAS存储设备

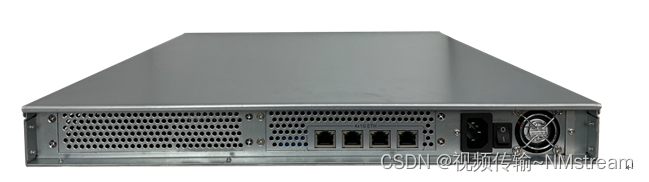

6. NMB01媒体播控系统
NMB01采用嵌入式软硬件一体化设计，支持多信号直播；支持视频、音频、图片、文字、文档任意组合应用；终端管理可任意分组控制，不同终端可指定播放不同内容；播出列表自有编辑，全自动运行，终端自动播放；支持远程关机，远程锁屏；
主要特性
- 后台管理采用BS架构，可远程登录管理、维护、编辑工作任务及业务内容。
- 系统采用嵌入式软硬件一体设计，本地化部署系统，无需进行互联网云端注册。
- 高带宽，4*1G电口，总计4Gbps 以太网输入输出。
- 重量<10Kg、标准1U、AC 110V 50/60Hz（220V 50/60Hz）、250W。
- 系统支持256路实时高清视频源信号输入。
- 系统支持并发终端数量≥2000。
- 自带2T存储空间，可挂载NAS存储服务器。
- 安装方便，无需登录只需通过客户端电脑浏览器访问系统IP地址即可下载客户端软件。
- 支持终端分组，活动终端列表显示终端名称，所属分组，当前节目，有无通知任务，在线状态，终端ID及终端版本可
- 查看在线终端处理器及内存使用情况，包括CPU使用率，总内存，剩余内存，剩余硬盘参数。
- 支持终端监测截图功能，实时查看当前终端播放内容。
- 支持终端音量调节，支持跟随终端与自定义模式。自定义调节音量后终端立即生效。
- 系统支持对终端的分组移动，重启，关机，搜索，升级操作。
- 支持对终端或终端组的频道撤回操作，可选择撤回紧急，高级，普通，通知等频道。
- 支持所有终端画面监控，同时显示活动终端当前任务截图。
- 系统包含直播、sleep、iptv、shutdown、none预置节目，可直接进行发布。支持节目编辑，预览，也可复制到普通节目。
- 节目编辑背景支持图片上传或纯色背景选择，自定义背景横纵坐标和宽度高度。
- 节目可支持视频，图片，文档，富文本，音频，文字、网页、天气、时钟等组件添加。
- 支持鼠标拖动组件位置，拉伸组件大小，自定义组件横纵坐标和宽度高度。
- 支持编辑节目的预览。
- 支持添加多个节目为节目组进行发布，节目组支持无周期，或每天，每周，每月，每年为周期创建。
- 节目组编辑可自定义节目开启时间，结束时间。支持对节目的添加，修改，上升下降删除等操作。
- 节目组支持默认节目的添加，无周期任务的时候下发默认节目。
- 系统支持对直播、视频、文档、富文本、图片、模板的资源管理。
- 系统可直接创建直播节目，添加直播节目自动生成推流地址。
- 系统内置流媒体服务，支持≥2000点并发，可接入rtmp、及rtsp视频流。输出rtmp、http_ts、http_flv、HLS视频流，支持H.265的编码视频流。
- 系统支持将接入的直播流信号转推至其他平台。
- 系统支持rtmp、rtsp直播流拉取。用于本地直播资源。
- 系统支持云发布功能，通过组件自定义编辑发布页面。
- 云发布功能支持云地址，云端口，密码，设备ID配置。
- 支持云发功能的开启关闭，连接接状态监测，上行速率，下行速率，上下行流量的统计。
- 开启云发布功能以后，自动生成云链接二维码，通过手机端扫描二维码即可观看发布的直播节目。
- 系统设置支持对硬件的ip，掩码，网关，DNS服务器，NTP服务器配置
- 系统状态监测，支持网络实时输入输出显示，处理器使用率显示，内存及磁盘使用情况显示
