《数据库应用系统实践》------ 楼盘销售管理系统

系列文章

《数据库应用系统实践》------ 楼盘销售管理系统

---

---

一、需求分析

1、系统背景

房地产业的飞速发展，给房地产销售管理带来了很多新的问题和任务，传统的管理模式已经不能适用现代房地产销售管理的需要，在这种情况下，亟需要建立一套房地产销售管理信息系统，以满足房地产管理信息化、科学化、现代化的要求，辅助房地产销售管理者进行正确决策。因此我设计了楼盘销售管理系统来满足需求。## 2、 系统功能结构（需包含功能结构框图和模块说明）

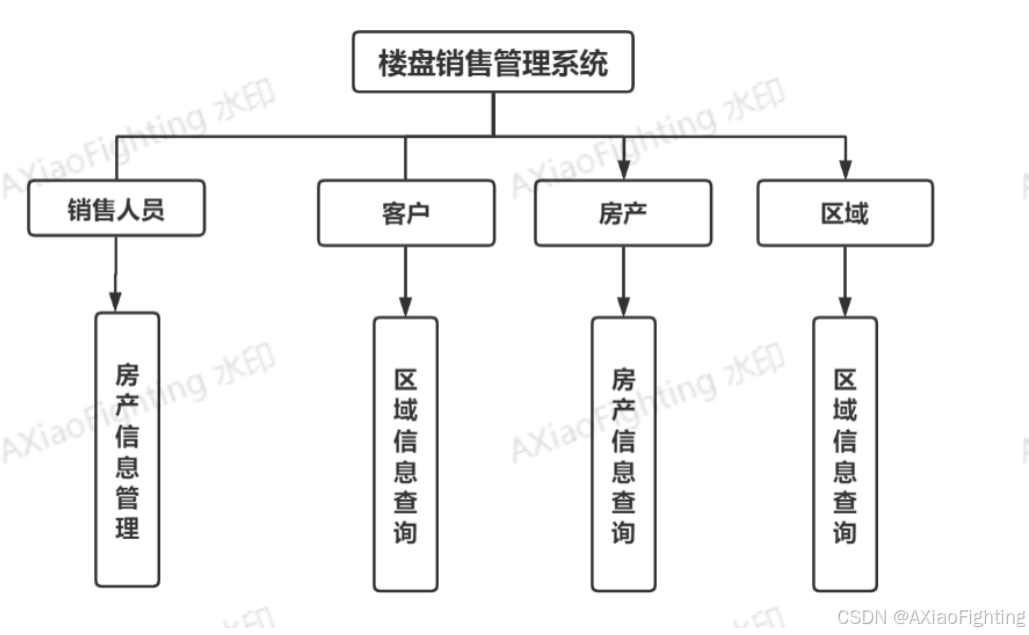

（1）功能结构图

（2）模块说明
系统分为销售人员、客户、房产、区域四个模块
每个模块包含相应信息。

3．系统功能简介

销售人员可以对房产信息进行管理，顾客可以查询区域信息并购买。

二、概念模型设计

1．基本要素（符号介绍说明）

．基本要素（符号介绍说明）
① 矩形：表示实体。
② 椭圆形：表示属性，即实体的属性。
③ 菱形：表示联系。
④ 连线：该连线为没有方向的线段，分为连接实体与属性（矩形与椭圆形之间的连线）和连接实体与联系名（矩形与菱形之间的连线）；实体与联系名的连线旁需标注联系的类型，如1:1、1:n、m:n。
注意：在联系类型标注时请按照约定俗成的方式标注，一对多使用1:n，多对多使用m：n，如果超过两个实体请采用m:n:p:q：

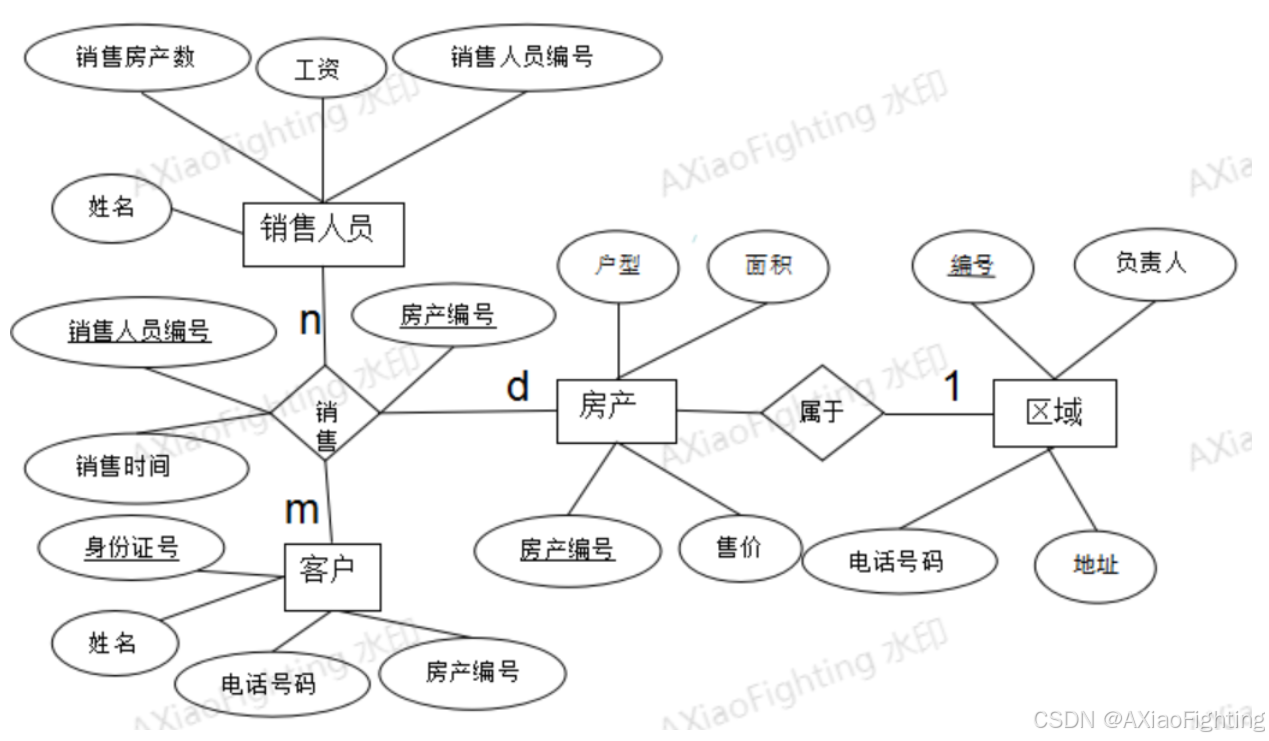

2．ER图

三、逻辑模型设计

1．ER模型向关系模型转换规则

① 实体转换为单独的关系模式。
② 一对一联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将其中一个实体的之间加入到另外一个实体的关系模式中，作为外键。
③ 一对多联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将n实体的主键合并到1实体的关系模式中，作为1实体关系模式的外键。

2．转换后的关系模型

客户（身份证号，姓名，电话号码，房产编号）∈3NF，房产编号为引用房产的外码
房产（房产编号，面积，售价，户型）∈3NF
销售人员（销售人员编号，销售房产数，姓名，工资）∈3NF
区域（房产编号，号码，地址，负责人）∈3NF，房产编号为引用房产的外码
销售（销售人员编号，销售时间，房产编号）∈3NF，销售人员编号为引用销售人员的外码，房产编号为引用房产的外码

3．关系模型优化（达到3NF）

以上要素都属于第三范式

四、物理设计

1．创建数据库的SQL语句或截图

CREATE DATABASE 楼盘销售管理系统
ON PRIMARY
(NAME=YAN,
FILENAME='E:\SQLDate\楼盘销售管理系统.mdf',
SIZE=5MB,
MAXSIZE=UNLIMITED)
LOG ON
(NAME=YAN_log,
FILENAME='E:\SQLDate\楼盘销售管理系统_log.ldf',
SIZE=5MB,
MAXSIZE=UNLIMITED)

2．创建所有表的SQL语句或截图（包含完整性约束）

create table House
(Sno char(10) primary key,
Area nchar(5) not null,
Typs char(10) not null,
Price int not null);

create table Client
(ID char(20),
Sname nchar(5),
Sno char(10),
Tele char(12) not null,
primary key(ID),
foreign key(Sno)references House(Sno));

create table Salesperson
(Cno char(7) primary key,
Num  int,
Salary char(10),
Cname nchar(5) not null);

create table Scope
(Sno char(10),
Tele char(12) not null,
Man nchar(10) not null,
Addr varchar(40) not null,
primary key(Sno),
foreign key(Sno)references House(Sno));

create table Sales
(Cno char(7),
Sno char(10),
Time nchar(8),<
